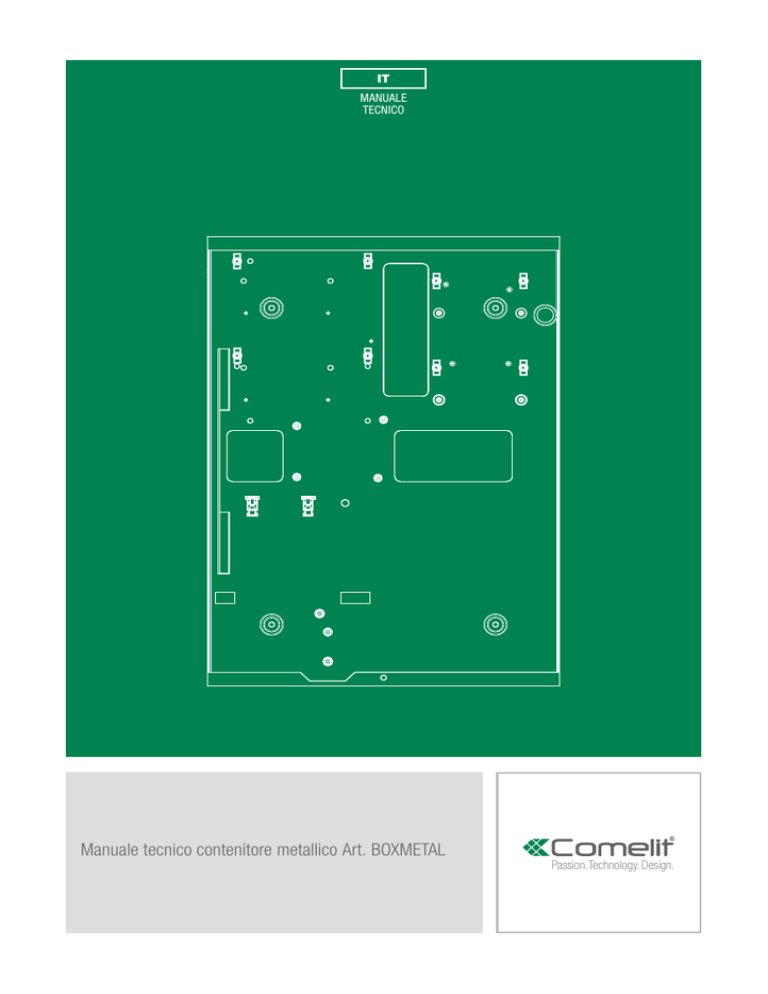

Manuale tecnico contenitore metallico Art

IT
MANUALE
TECNICO
Manuale tecnico contenitore metallico Art. BOXMETAL
Passion.Technology. Design.
AVVERTENZE
• Effettuare l’installazione seguendo scrupolosamente
le istruzioni fornite dal costruttore ed in conformità alle
norme vigenti.
• Tutti gli apparecchi devono essere destinati
esclusivamente all’uso per cui sono stati concepiti.
Comelit Group S.p.A. declina ogni responsabilità per
un utilizzo improprio degli apparecchi, per modifiche
effettuate da altri a qualunque titolo e scopo, per l’uso di
accessori e materiali non originali.
• Gli interventi di installazione, montaggio e assistenza
agli apparecchi elettrici devono essere eseguiti
esclusivamente da elettricisti specializzati.
• Per un’installazione a norma deve essere previsto
un idoneo dispositivo di sezionamento (bipolare) e
di protezione dell’alimentazione di rete nell’impianto
elettrico dell’edificio (vedi Figura), in accordo alle norme
vigenti (legge 46/90): per esempio, un interruttore
magneto-termico bipolare con corrente nominale di 6A.
Esempio di dispositivo di
sezionamento bipolare:
Etichette prodotti
• Su tutti gli articoli è presente un’etichetta identificativa del
prodotto. Di seguito è mostrato un esempio:
codice
articolo
BOXMETAL
NEUTRO
Centrale
230 V
50 Hz
Manutenzione
• Togliere l’alimentazione prima di effettuare qualsiasi
manutenzione.
• È consigliabile verificare periodicamente il corretto
funzionamento del sistema di sicurezza (almeno una volta
al mese).
• Rimuovere la polvere accumulata nel contenitore della
centrale con un panno umido senza utilizzare alcun
solvente e verificare che non siano presenti corpi estranei.
• Verificare le condizioni dei collegamenti e dei conduttori.
• Effettuare la manutenzione e i test di funzionamento di
tutti componenti (sensori di fumo, sensori di movimento...)
secondo quanto indicato dai rispettivi manuali tecnici.
• Rimettere le protezioni sui morsetti.
SPECIFICHE TECNICHE
Caratteristiche Valore
Nome del costruttore /
Comelit Group S.p.A.
fornitore
Dimensioni (b x h x p) 315 x 440 x 95 mm
3250 g (contenitore +
Peso
supporti di fissaggio)
2
numero
seriale
BOXMETAL
codice
articolo
000P1515XXXXXXXX
interpretazione numero seriale:
numero
seriale
000PWWYYXXXXXXXX
numero di protocollo
data di produzione
settimana di produzione (WW)
e anno di produzione (YY)
(nell’etichetta d’esempio
1515= settimana 15 dell’anno 15)
Al fine di garantire la certificazione dell'impianto
è necessario identificare la tipologia di
centrale e l'assorbimento massimo dell'unità
di alimentazione, spuntando l'apposita casella
sull'etichetta adesiva posta sul lato esterno del
contenitore metallico (come da esempio)
Grade 2 / Class II
EN 50131-1
EN 50131-3
VEDO34M
VEDO34M
VEDO68M
VEDO68M
Vin:100-240V ~
Vin:100-240V ~
Vin:100-240V ~
Vin:100-240V ~
10% 50/60Hz
10% 50/60Hz
10% 50/60Hz
10% 50/60Hz
Max
Current
0,6A
1,3A
0,6A
1,3A
Consultare l’etichetta
dell’unità di alimentazione
installata per stabilire
l'assorbimento massimo
Certificazioni
• Tutti i prodotti sono conformi alle prescrizioni delle
direttive 2006/95/CE (che sostituisce la direttiva 73/23/
CEE e successivi emendamenti) e ciò è attestato dalla
presenza della marcatura CE sugli stessi.
• L'Art. BOXMETAL è conforme alle norme EN50131-1,
EN50131-3, EN50131-6, EN50136-1-1, EN50136-2-1,
EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011,
EN50130-4)
L'Art. BOXMETAL è conforme alle norme
EN50131-1,
EN50131-3,
EN50131-6,
EN50136-1-1, EN50136-2-1, EN 609501:2006 + A11:2009 + A1:2010 + A12:2011,
EN50130-4)
nome
costruttore
codice EAN
identificativo
dell’articolo
000P1515XXXXXXXX
TERRA
FASE
Schema di collegamento: interruttore di rete
bipolare (ad esempio magneto-termico con
corrente nominale di 6A) in grado di sezionare
l'alimentazione del dispositivo.
• Tutti i componenti del sistema devono avere un grado
di sicurezza maggiore o uguale a 2 per ottenere la
certificazione del sistema di allarme di grado 2 secondo
norma EN50131.
Temperatura di
funzionamento e Umidità di
funzionamento
Grado di sicurezza
certificabile
-10° / + 55° con caldo secco
-10° / + 40° C con max +
93% RH (non condensata)
2 secondo EN50131-1*
Classe ambientale II secondo EN50131-1
* Rispettando le eventuali indicazioni di installazione
POSIZIONAMENTO COMPONENTI E FISSAGGI (PER ART. BOXMETAL)
1
2
3
a
2
4
A
5
b 3
5
B
6
D
C
7
G
4
7
8
F
9
E
10
11
3
13 12
1. Uscita antenna GSM
2. Supporti di fissaggio scheda centrale
Art. PCBVEDO10 - PCBVEDO34 PCBVEDO68 - PCBPSU
3. Fori per fissaggio contenitore
4. Fori per passaggio cavi
5. Supporti per fissaggio ( ) e appoggio
espansione Art. VEDO8I8O
6. Foro Tamper antistrappo
7. Viti per fissaggio ( ) e appoggio
modulo PAL Art. VEDOCCTV
8. Supporti per fissaggio alimentatore
9. Pannello di protezione antisabotaggio
10.Fori per passaggio fascetta di
bloccaggio per alimentatore
11.Posizione etichetta di identificazione
della centrale
12.Alloggio vite di fissaggio per unità di
alimentazione Art. PSU50
13.Alloggio vite di fissaggio per unità di
alimentazione Art. PSU15
A. Posizione scheda centrale Art.
PCBVEDO10 - PCBVEDO34 PCBVEDO68 - PCBPSU
B. Posizione espansione Art. VEDO8I8O
C. Posizione espansione Art. VEDO8I8O
D. Posizione tamper
E. Posizione batteria Art. 30076003 /
Art. 30076004
F. Posizione unità di alimentazione Art.
PSU15/PSU50
G. Posizione modulo PAL/IP Art.
VEDOCCTV
3
Posizioni opzionali*
a. Fori per montaggio supporti per
fissaggio espansione Art. VEDO8I8O
b. Viti per fissaggio ( ) e appoggio
modulo PAL Art. VEDOCCTV
* per maggiori informazioni vedi pag
8-9-10
Al fine di garantire la
certificazione
dell'impianto
è
necessario
fissare
la
batteria da 7Ah o da 18Ah al
contenitore metallico con il
nastro biadesivo fornito
3
PERCORSI PER SEPARAZIONE CIRCUITO SELV E CIRCUITO ALTA TENSIONE
(PER ART. BOXMETAL)
1
2
3
4
5
6
A1
A3
A2
7
8
A
C
B
11 10
1. Uscita antenna GSM
2. Connettore Antenna espansione Art.
VEDOGSM
3. Connettore alimentatore
4. Connettore batteria
5. Connettore di rete espansione
VEDOIP
6. Resistenza di bilanciamento
7. Connettori tamper
8. Connettore di rete VEDOCCTV
9. Collegamento di Terra secondo norma
EN60950.
#
4
9
10.Fusibile interno 250V~ T2A (per Art.
PSU15), Fusibile interno 250V~ T2.5A
(per PSU50)
11.Cavi Alta Tensione.
A1.Posizione modulo di comunicazione
VEDOGSM
A2.Posizione
espansione
messaggi
VEDOVOICE
A3.Posizione modulo IP VEDOIP
Per un'installazione a norma
prestare attenzione al corretto
percorso dei cablaggi della
messa a terra e dei circuiti
SELV ed alta tensione.
# (!)
Con modulo VEDOCCTV
montato in posizione centrale
(come da immagine) utilizzare
un cavo per l'alimentazione di
rete con doppio isolamento
(per evitare che i cavi coassiali
delle telecamere vadano a
contatto con i fili da 230V)
(!) Se si condivide il foro di
ingresso del cavo di rete con
altri cavi relativi al cablaggio
della centrale (come da
immagine) utilizzare un cavo
per l'alimentazione di rete con
doppio isolamento
C
1
2
A
B
3
FISSAGGIO A PARETE DEL CONTENITORE ART. BOXMETAL
2
Prima di fissare il
contenitore metallico
alla parete, verificare se
necessaria una diversa
disposizione dei supporti
e modificarla (vedi pag.
8-9-10)
1
5
ALLOGGIAMENTO SCHEDA CENTRALE ART. PCBVEDO10, PCBVEDO34,
PCBVEDO68 E PCBPSU
supporto plastico alto
MONTAGGIO SCHEDA CENTRALE ART. PCBVEDO10, PCBVEDO34, PCBVEDO68
E PCBPSU
6
ALLOGGIAMENTO ALIMENTATORE PSU15 - PSU50
ganci per alimentatore
torretta per viti alimentatore
1,5A
5A
MONTAGGIO ALIMENTATORE PSU15 - PSU50
CLACK!
1
2
1
2
1
2
3
4
3
BLOCCAGGIO (OPZIONALE)
7
ALLOGGIAMENTO ESPANSIONE ART. VEDO8I8O (MAX. 4)
supporto plastico alto
supporto plastico basso
POSIZIONI OPZIONALI
remove
1
8
supporto plastico alto
supporto plastico basso
apply
2
MONTAGGIO ESPANSIONE ART. VEDO8I8O (MAX. 4)
9
ALLOGGIAMENTO MODULO PAL/IP ART. VEDOCCTV
torretta per viti
POSIZIONE OPZIONALE
10
MONTAGGIO MODULO PAL/IP ART. VEDOCCTV
2
1
11
CHIUSURA ART. BOXMETAL
1
1
2
close
1ª edizione 05/2015
cod. 2G40001345
