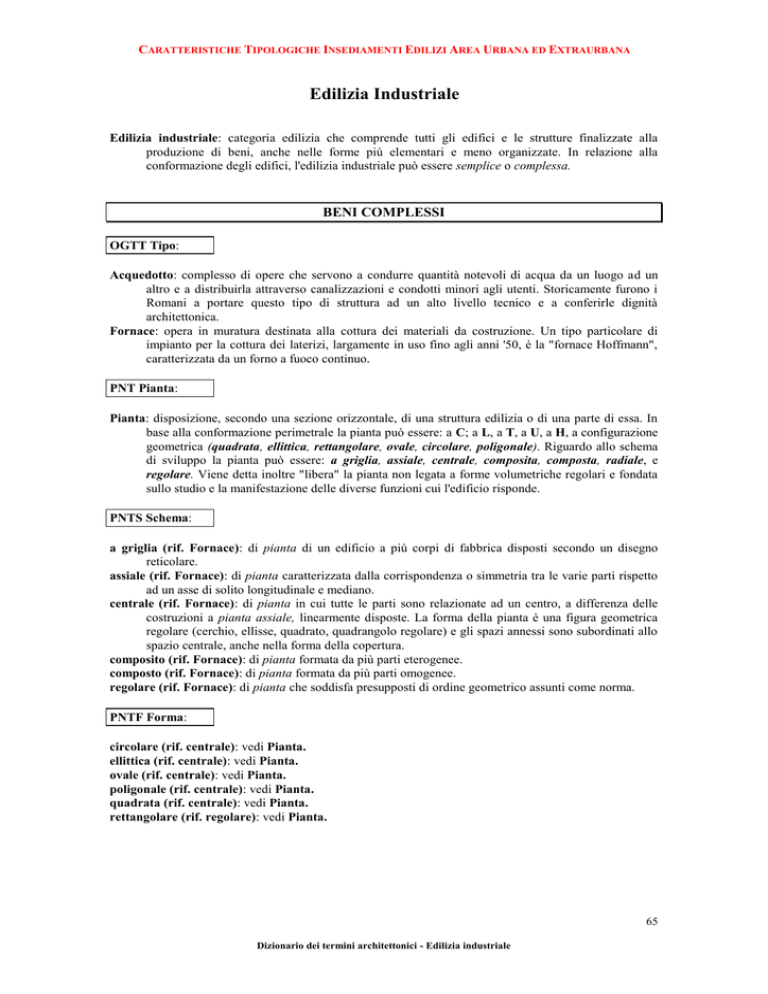

CARATTERISTICHE TIPOLOGICHE INSEDIAMENTI EDILIZI AREA URBANA ED EXTRAURBANA
Edilizia Industriale
Edilizia industriale: categoria edilizia che comprende tutti gli edifici e le strutture finalizzate alla
produzione di beni, anche nelle forme più elementari e meno organizzate. In relazione alla
conformazione degli edifici, l'edilizia industriale può essere semplice o complessa.
BENI COMPLESSI
OGTT Tipo:
Acquedotto: complesso di opere che servono a condurre quantità notevoli di acqua da un luogo ad un
altro e a distribuirla attraverso canalizzazioni e condotti minori agli utenti. Storicamente furono i
Romani a portare questo tipo di struttura ad un alto livello tecnico e a conferirle dignità
architettonica.
Fornace: opera in muratura destinata alla cottura dei materiali da costruzione. Un tipo particolare di
impianto per la cottura dei laterizi, largamente in uso fino agli anni '50, è la "fornace Hoffmann",
caratterizzata da un forno a fuoco continuo.
PNT Pianta:
Pianta: disposizione, secondo una sezione orizzontale, di una struttura edilizia o di una parte di essa. In
base alla conformazione perimetrale la pianta può essere: a C; a L, a T, a U, a H, a configurazione
geometrica (quadrata, ellittica, rettangolare, ovale, circolare, poligonale). Riguardo allo schema
di sviluppo la pianta può essere: a griglia, assiale, centrale, composita, composta, radiale, e
regolare. Viene detta inoltre "libera" la pianta non legata a forme volumetriche regolari e fondata
sullo studio e la manifestazione delle diverse funzioni cui l'edificio risponde.
PNTS Schema:
a griglia (rif. Fornace): di pianta di un edificio a più corpi di fabbrica disposti secondo un disegno
reticolare.
assiale (rif. Fornace): di pianta caratterizzata dalla corrispondenza o simmetria tra le varie parti rispetto
ad un asse di solito longitudinale e mediano.
centrale (rif. Fornace): di pianta in cui tutte le parti sono relazionate ad un centro, a differenza delle
costruzioni a pianta assiale, linearmente disposte. La forma della pianta è una figura geometrica
regolare (cerchio, ellisse, quadrato, quadrangolo regolare) e gli spazi annessi sono subordinati allo
spazio centrale, anche nella forma della copertura.
composito (rif. Fornace): di pianta formata da più parti eterogenee.
composto (rif. Fornace): di pianta formata da più parti omogenee.
regolare (rif. Fornace): di pianta che soddisfa presupposti di ordine geometrico assunti come norma.
PNTF Forma:
circolare (rif. centrale): vedi Pianta.
ellittica (rif. centrale): vedi Pianta.
ovale (rif. centrale): vedi Pianta.
poligonale (rif. centrale): vedi Pianta.
quadrata (rif. centrale): vedi Pianta.
rettangolare (rif. regolare): vedi Pianta.
65
Dizionario dei termini architettonici - Edilizia industriale
BENI INDIVIDUI
OGTT Tipo:
Ponte: opera costruttiva che consente di scavalcare un corso d'acqua, una vallata, una strada, una ferrovia
senza ingombrare lo spazio o il transito sottostanti. I ponti si distinguono secondo la funzione, il
materiale, la struttura e la forma. Nella loro costruzione possono aversi muri d'ala (all'estremità del
ponte e paralleli ad esso) completati da muri di risvolto ad essi ortogonali.
OGTQ Qualificazione del tipo:
ad arcata (rif. ponte): ponte nel quale gli sforzi sui piloni sono esercitati da una struttura statica
spingente (arco).
passerella (rif. ponte): ponte leggero e di sezione ridotta, a carattere sia permanente che temporaneo; si
dice anche di struttura destinata al transito di servizio per sovrastrutture di navi, grandi macchine,
impianti industriali, etc.
a travata (rif. ponte): ponte nel quale gli sforzi sui piloni sono esercitati da una travatura orizzontale o
comunque da una struttura statica pesante.
GLOSSARIO
camicino: parete interna della fornace.
fantello: ciascun pilastro che sorregge le travi
traverse della fornace.
fornacina: la parte più alta della fornace dove si
tiene il materiale crudo perché si essicchi
meglio.
pila o pilone: struttura portante verticale che
sorregge due arcate o travate contigue di un
ponte e mediante la quale si trasmettono al
terreno i carichi permanenti e quelli
accidentali.
66
rostro: elemento cuneiforme, di solito
aggettante, posto a monte e a valle della pila
del ponte, avente la funzione principale di
ridurre i moti vorticosi dell'acqua a contatto
con la pila stessa.
spalletta: parapetto di un ponte; si dice anche di
ciascuno dei rilievi di terreno che servono da
argine ad un corso d'acqua.
usciale: apertura della fornace per l'introduzione
e l'estrazione del materiale.
