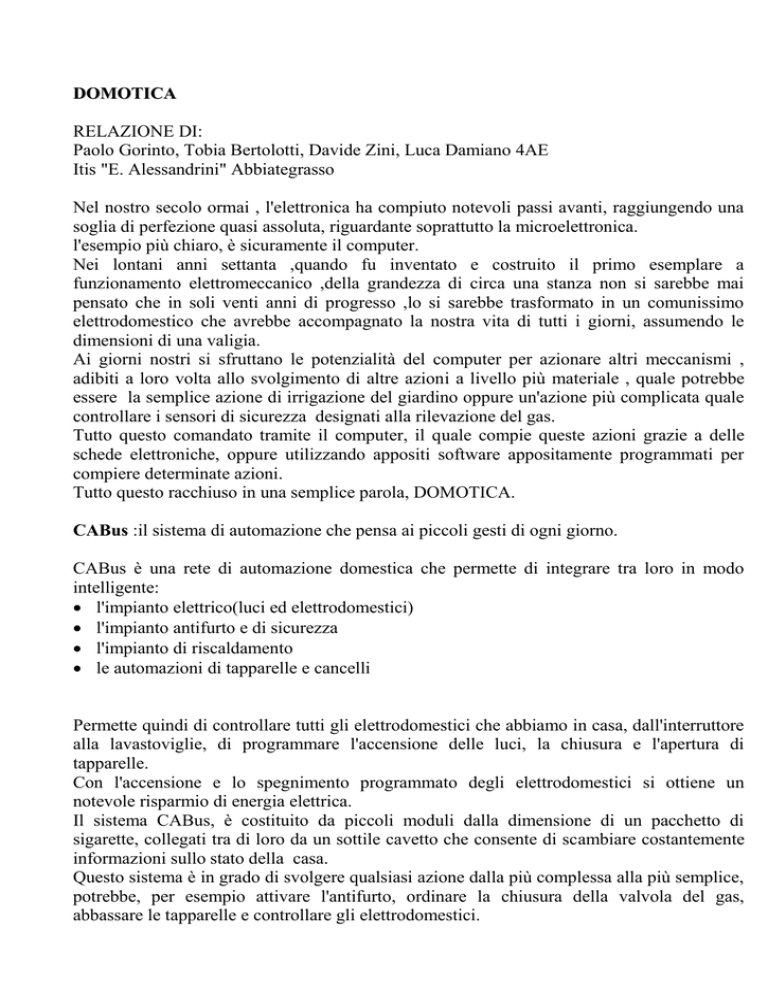

DOMOTICA
RELAZIONE DI:
Paolo Gorinto, Tobia Bertolotti, Davide Zini, Luca Damiano 4AE
Itis "E. Alessandrini" Abbiategrasso
Nel nostro secolo ormai , l'elettronica ha compiuto notevoli passi avanti, raggiungendo una
soglia di perfezione quasi assoluta, riguardante soprattutto la microelettronica.
l'esempio più chiaro, è sicuramente il computer.
Nei lontani anni settanta ,quando fu inventato e costruito il primo esemplare a
funzionamento elettromeccanico ,della grandezza di circa una stanza non si sarebbe mai
pensato che in soli venti anni di progresso ,lo si sarebbe trasformato in un comunissimo
elettrodomestico che avrebbe accompagnato la nostra vita di tutti i giorni, assumendo le
dimensioni di una valigia.
Ai giorni nostri si sfruttano le potenzialità del computer per azionare altri meccanismi ,
adibiti a loro volta allo svolgimento di altre azioni a livello più materiale , quale potrebbe
essere la semplice azione di irrigazione del giardino oppure un'azione più complicata quale
controllare i sensori di sicurezza designati alla rilevazione del gas.
Tutto questo comandato tramite il computer, il quale compie queste azioni grazie a delle
schede elettroniche, oppure utilizzando appositi software appositamente programmati per
compiere determinate azioni.
Tutto questo racchiuso in una semplice parola, DOMOTICA.
CABus :il sistema di automazione che pensa ai piccoli gesti di ogni giorno.
CABus è una rete di automazione domestica che permette di integrare tra loro in modo
intelligente:
 l'impianto elettrico(luci ed elettrodomestici)
 l'impianto antifurto e di sicurezza
 l'impianto di riscaldamento
 le automazioni di tapparelle e cancelli
Permette quindi di controllare tutti gli elettrodomestici che abbiamo in casa, dall'interruttore
alla lavastoviglie, di programmare l'accensione delle luci, la chiusura e l'apertura di
tapparelle.
Con l'accensione e lo spegnimento programmato degli elettrodomestici si ottiene un
notevole risparmio di energia elettrica.
Il sistema CABus, è costituito da piccoli moduli dalla dimensione di un pacchetto di
sigarette, collegati tra di loro da un sottile cavetto che consente di scambiare costantemente
informazioni sullo stato della casa.
Questo sistema è in grado di svolgere qualsiasi azione dalla più complessa alla più semplice,
potrebbe, per esempio attivare l'antifurto, ordinare la chiusura della valvola del gas,
abbassare le tapparelle e controllare gli elettrodomestici.
Per riuscire ad interagire tra essi e per svolgere questi atti, il sistema è dotato di un piccolo
microprocessore che ricorda cosa deve fare anche in mancanza di energia elettrica.
Il sistema CABus può essere impiegato anche per le persone disabili, le quali, magari, non
riescono in modo autonomo a gestire il completo impianto della casa; ogni azione può essere
svolta tramite un semplice telecomando a infrarossi o con dei semplici comandi vocali.
Il sistema, da un punto di vista installativo necessita di una minore spesa, sia riguardanti il
cablaggio, sia a riguardo della sicurezza, in quanto le tensioni in gioco non superano i cinque
volt, a differenza dei normali impianti civili la cui tensione è di duecentoventi volt.
Per quanto riguarda il cablaggio vengono impiegati un minore numero di cavi.
i comuni impianti civili necessitano, di tanti cavi quanti sono gli apparecchi più uno, per il
neutro :
Per quanto riguarda il sistema CABus invece, è costituito da piccoli moduli collegati tra
loro da un sottile cavetto che permette di scambiare continuamente informazioni:
Come si può notare dal confronto tra le figure si è passati da ben sette cavi di cablaggio a
soltanto tre cavi.
Ogni modulo CABus può essere suddiviso in quattro blocchi funzionali
I moduli di attuazione costituiscono invece il sistema con cui la rete gestisce la nostra
casa e possono essere programmati per svolgere le funzioni previste.
Le tre uscite a relè (uscita 1, 2 e 3) sono in grado di gestire un carico di 500W a
250V,
L'INTERRUTTORE INTELLIGENTE.
Quando il modulo casa è configurato in questo modo, lavora con i primi tre ingressi e
le tre uscite a relè;
al suo interno sono disponibili le seguenti funzioni logiche:
- 3 relè passo-passo
- 3 temporizzatori da 0.5 sec. a oltre 21 minuti
- 8 programmazioni giornaliere / settimanali
Nel caso dell'interruttore intelligente è invece sufficiente collegare il pulsante
all'ingresso del modulo e configurare il canale in modalità Temporizzato. Esistono
due possibilità diverse di temporizzazione: con restart e con reset. Nella modalità con
restart, ogni pressione del pulsante rilancia il temporizzatore dall'inizio e lo
spegnimento del carico viene effettuato solo allo scadere del tempo impostato. In
questo caso, se usciamo di casa e vediamo la luce già accesa (e non sappiamo da
quanto tempo è attiva), basta premere il pulsante per essere sicuri di avere tutto il
tempo di uscire senza rimanere al buio per le scale. La modalità con reset, invece,
configura il canale come se fosse passo-passo (una pressione accende ed una spegne)
ma attiva contemporaneamente un temporizzatore che spegne il carico dopo il tempo
prefissato (se era ancora acceso).
COMANDO REMOTO.
Volendo controllare a distanza un qualsiasi modulo (eccetto quelli di sicurezza) si
può utilizzare un modulo in modalità "Comando Remoto" e permette di gestire fino a
sette comandi diversi.
Ogni comando è associato ad un ingresso ed, ovviamente, più ingressi possono essere
collegati al medesimo pulsante per ottenere più funzioni diverse con il medesimo
comando esterno.
Ogni modulo è in grado di accettare comandi di tipo diverso (non tutti i moduli
supportano tutti i tipi):
- Comando diretto delle uscite: permette di forzare allo stato logico richiesto (On,
Off, Inalterato) le uscite del modulo indirizzato.
- Comando sugli ingressi: permette di simulare l'attivazione degli ingressi del
modulo, mantenendone in locale il controllo (temporizzazioni,ecc.).
- Disabilitazione delle uscite: permette di disabilitare le uscite di un modulo
inibendone il controllo dagli ingressi.
- Abilitazione delle uscite: permette di riabilitare le uscite di un modulo (riportandole
allo stato logico attuale).
La programmazione di una tapparella motorizzata con integrazione nel sistema
antifurto della casa.
