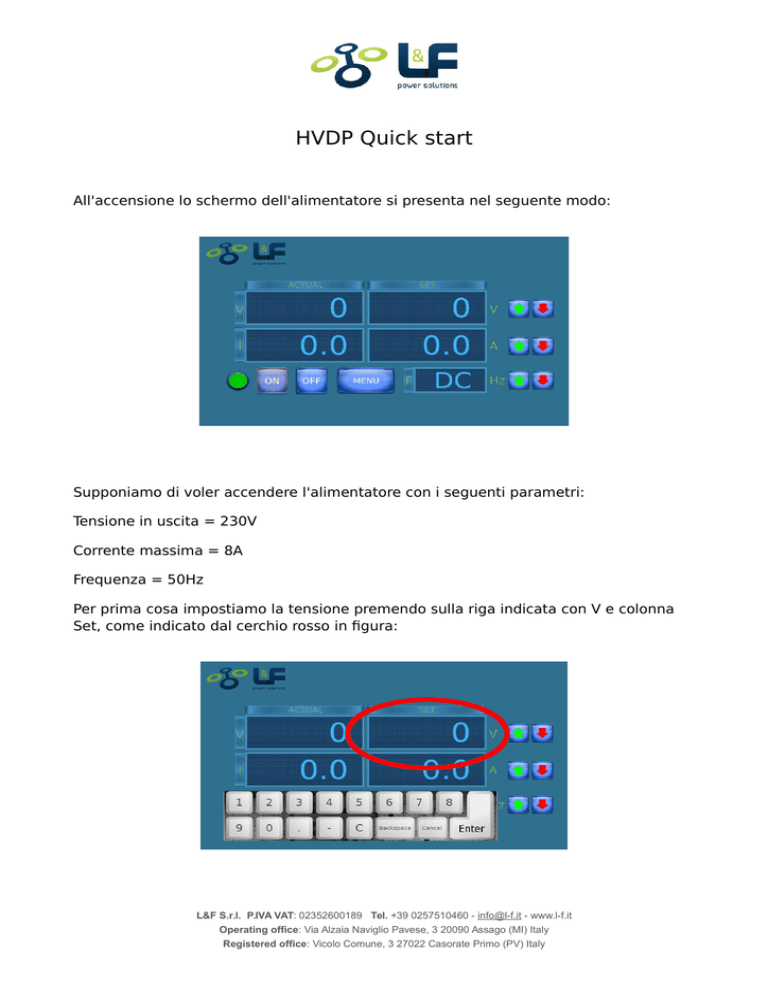

HVDP Quick start

HVDP Quick start
All'accensione lo schermo dell'alimentatore si presenta nel seguente modo:
Supponiamo di voler accendere l'alimentatore con i seguenti parametri:
Tensione in uscita = 230V
Corrente massima = 8A
Frequenza = 50Hz
Per prima cosa impostiamo la tensione premendo sulla riga indicata con V e colonna
Set, come indicato dal cerchio rosso in figura:
L&F S.r.l. P.IVA VAT: 02352600189 Tel. +39 0257510460 - [email protected] - www.l-f.it
Operating office: Via Alzaia Naviglio Pavese, 3 20090 Assago (MI) Italy
Registered office: Vicolo Comune, 3 27022 Casorate Primo (PV) Italy
Per impostare la tensione e' sufficiente digitare 230 utilizzando l'apposito tastierino e
premere enter:
Per impostare la corrente premere sulla riga I, colonna Set come indicato dal cerchio
rosso in figura:
Utilizzando l'apposito tastierino digitare 8 e premere enter:
Per impostare la frequenza premere sul campo frequenza come indicato in figura:
Digitare 50:
Per accendere l'alimentatore e' sufficiente premere il tasto ON:
Per spegnere l'alimentatore premere il tasto of
Se la corrente massima viene raggiunta, per esempio durante l'accensione di un
motore, viene abbassata la tensione. L'alimentatore non va in errore e non si
danneggia in alcun modo.
ATTENZIONE: nel caso di un motore, se questo non dovesse partire, sarà necessario
spegnere manualmente l'alimentatore, altrimenti la massima corrente continuerà a
fluire nel motore fermo, rischiando di danneggiarlo.
