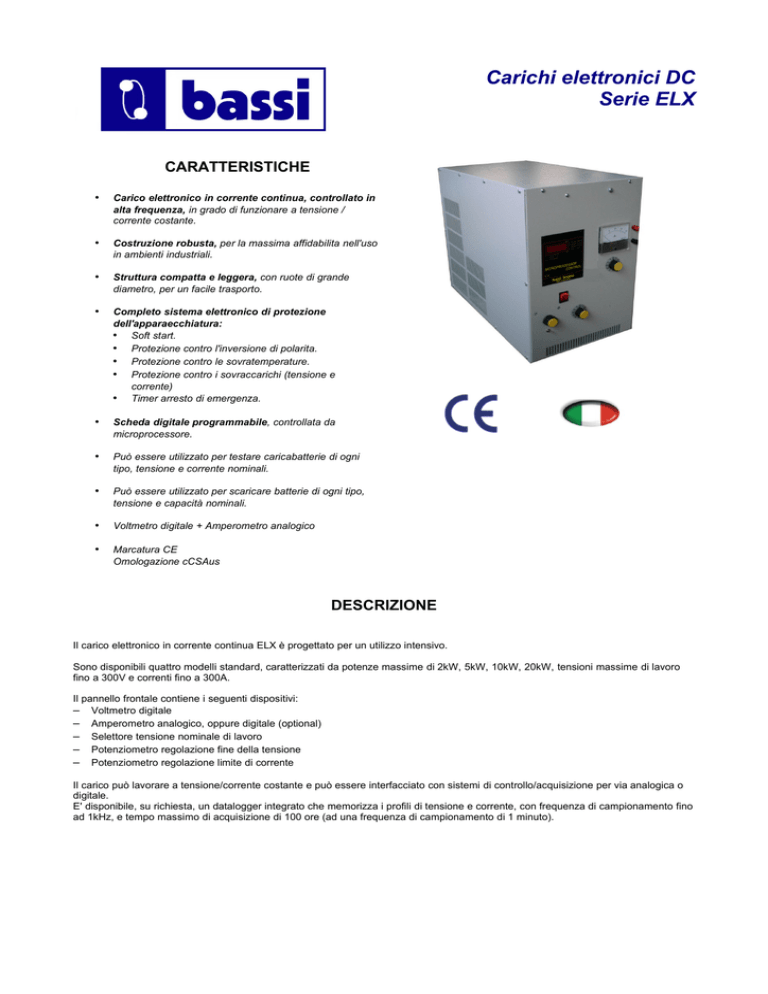

Carichi elettronici DC
Serie ELX
CARATTERISTICHE
•
Carico elettronico in corrente continua, controllato in
alta frequenza, in grado di funzionare a tensione /
corrente costante.
•
Costruzione robusta, per la massima affidabilita nell'uso
in ambienti industriali.
•
Struttura compatta e leggera, con ruote di grande
diametro, per un facile trasporto.
•
Completo sistema elettronico di protezione
dell'apparaecchiatura:
• Soft start.
• Protezione contro l'inversione di polarita.
• Protezione contro le sovratemperature.
• Protezione contro i sovraccarichi (tensione e
corrente)
• Timer arresto di emergenza.
•
Scheda digitale programmabile, controllata da
microprocessore.
•
Può essere utilizzato per testare caricabatterie di ogni
tipo, tensione e corrente nominali.
•
Può essere utilizzato per scaricare batterie di ogni tipo,
tensione e capacità nominali.
•
Voltmetro digitale + Amperometro analogico
•
Marcatura CE
Omologazione cCSAus
DESCRIZIONE
Il carico elettronico in corrente continua ELX è progettato per un utilizzo intensivo.
Sono disponibili quattro modelli standard, caratterizzati da potenze massime di 2kW, 5kW, 10kW, 20kW, tensioni massime di lavoro
fino a 300V e correnti fino a 300A.
Il pannello frontale contiene i seguenti dispositivi:
– Voltmetro digitale
– Amperometro analogico, oppure digitale (optional)
– Selettore tensione nominale di lavoro
– Potenziometro regolazione fine della tensione
– Potenziometro regolazione limite di corrente
Il carico può lavorare a tensione/corrente costante e può essere interfacciato con sistemi di controllo/acquisizione per via analogica o
digitale.
E' disponibile, su richiesta, un datalogger integrato che memorizza i profili di tensione e corrente, con frequenza di campionamento fino
ad 1kHz, e tempo massimo di acquisizione di 100 ore (ad una frequenza di campionamento di 1 minuto).
Carichi elettronici DC
Serie ELX
TIPICA SEQUENZA DI OPERAZIONI PER TESTARE
UN CARICABATTERIE UTILIZZANDO IL CARICO ELX.
1) Usando l'apposito selettore, scegliere la tensione della batteria che deve essere simulata
Il display digitale visualizza il valore selezionato.
2) Collegare il caricabatterie da testare al carico ELX.
Le spie del caricabatteria indicheranno che una batteria è stata collegata e il processo di carica inizierà.
3) Il caricabatterie eroga corrente, mentre il carico ELX mantiene la tensione costante sul valore impostato.
L'amperometro visualizza la corrente erogata da caricabatterie. Se essa tende a superare il valore massimo preimpostato, il
CBX aumenta la tensione per mantenerla sotto al limite.
4) L'utilizzatore può liberamente modificare la tensione “di batteria”, agendo sul potenziometro di regolazione fine, in modo da
simulare il comportamento della batteria sotto carica.
E' possibile rilevare la curva di carica e le tarature del caricabatteria in pochi secondi.
AFFIDABILITA' E FLESSIBILITA'
•
Autodiagnosi dei circuiti elettronici di potenza all'accensione , con arresto automatico di sicurezza in caso di componenti
guasti.
•
Protezione contro le sovratemperature dei componenti di potenza e del banco dissipatore del calore : in caso di
sovratemperatura (per esempio guasto alle ventole o passaggi d'aria ostruiti) il carico ELX sospende automaticamente il
funzionamento.
•
Doppio telaio con intercapedine ventilata: durante il funzionamento, la temperatura della superficie esterna del carico ELX
aumenta al massimo di 10°C.
•
Ruote molto resistenti, con cuscinetti a sfere, struttura in metallo ricoperta in gomma.
•
Disponibile interfaccia per PC e software dedicato, per la visualizzazione delle curve di carica e la generazione automatica
di rapporti di prova.
Carichi elettronici DC
Serie ELX
SPECIFICHE TECNICHE
ALIMENTAZIONE AC
Tensione:
Tensioni Standard
85-135 or180-250 Vac
Monofase
Potenza massima
250 Watts
50/60 Hz
POTENZA
Versione 2 kW
Versione 5 kW
Versione 10 kW [A]
Versione 10 kW [B]
Versione 20 kW [A]
Versione 20 kW [B]
Gamma di tensione:
10-50 V
Corrente massima assorbita:
40 A
Gamma di tensione:
10-50 V
Corrente massima assorbita:
100 A
Gamma di tensione:
10-100 V
Corrente massima assorbita:
100 A
Gamma di tensione:
10-300 V
Corrente massima assorbita:
100 A
con tensione <100 V
35A
con tensione >100V
Gamma di tensione:
10-100 V
Corrente massima assorbita:
200 A
Gamma di tensione:
10-300 V
Corrente massima assorbita:
200 A
con tensione <100V
70A
con tensione > 100V
Disponibili, su richiesta, versioni con tensione max fino a 600V e corrente fino a 600A.
CARATTERISTICHE MECCANICHE
Dimensioni esterne
325 x 630 x 570(h) mm
Telaio
Lamiera in acciao di spessore 2 mm.
4 ruote.
Colore grigio RAL7032.
Raffreddamento
Ventilazione forzata
bassi bruno elettromeccanica & C. S.n.c.
Via Mensa 3/2, 48020 S. Maria in Fabriago – Lugo (RA) – Italy
Tel +39 0545 995008 Fax +39 0545 995006
www.batterychargers.it
