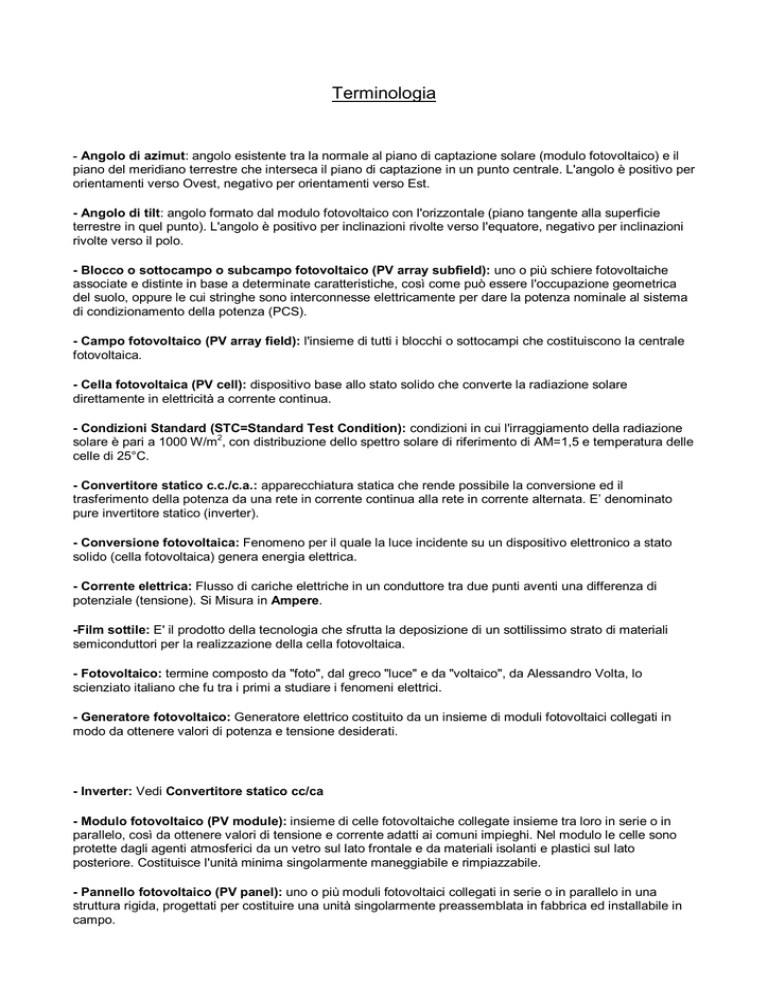

Terminologia

Terminologia
- Angolo di azimut: angolo esistente tra la normale al piano di captazione solare (modulo fotovoltaico) e il
piano del meridiano terrestre che interseca il piano di captazione in un punto centrale. L'angolo è positivo per
orientamenti verso Ovest, negativo per orientamenti verso Est.
- Angolo di tilt: angolo formato dal modulo fotovoltaico con l'orizzontale (piano tangente alla superficie
terrestre in quel punto). L'angolo è positivo per inclinazioni rivolte verso l'equatore, negativo per inclinazioni
rivolte verso il polo.
- Blocco o sottocampo o subcampo fotovoltaico (PV array subfield): uno o più schiere fotovoltaiche
associate e distinte in base a determinate caratteristiche, così come può essere l'occupazione geometrica
del suolo, oppure le cui stringhe sono interconnesse elettricamente per dare la potenza nominale al sistema
di condizionamento della potenza (PCS).
- Campo fotovoltaico (PV array field): l'insieme di tutti i blocchi o sottocampi che costituiscono la centrale
fotovoltaica.
- Cella fotovoltaica (PV cell): dispositivo base allo stato solido che converte la radiazione solare
direttamente in elettricità a corrente continua.
- Condizioni Standard (STC=Standard Test Condition): condizioni in cui l'irraggiamento della radiazione
solare è pari a 1000 W/m2, con distribuzione dello spettro solare di riferimento di AM=1,5 e temperatura delle
celle di 25°C.
- Convertitore statico c.c./c.a.: apparecchiatura statica che rende possibile la conversione ed il
trasferimento della potenza da una rete in corrente continua alla rete in corrente alternata. E’ denominato
pure invertitore statico (inverter).
- Conversione fotovoltaica: Fenomeno per il quale la luce incidente su un dispositivo elettronico a stato
solido (cella fotovoltaica) genera energia elettrica.
- Corrente elettrica: Flusso di cariche elettriche in un conduttore tra due punti aventi una differenza di
potenziale (tensione). Si Misura in Ampere.
-Film sottile: E' il prodotto della tecnologia che sfrutta la deposizione di un sottilissimo strato di materiali
semiconduttori per la realizzazione della cella fotovoltaica.
- Fotovoltaico: termine composto da "foto", dal greco "luce" e da "voltaico", da Alessandro Volta, lo
scienziato italiano che fu tra i primi a studiare i fenomeni elettrici.
- Generatore fotovoltaico: Generatore elettrico costituito da un insieme di moduli fotovoltaici collegati in
modo da ottenere valori di potenza e tensione desiderati.
- Inverter: Vedi Convertitore statico cc/ca
- Modulo fotovoltaico (PV module): insieme di celle fotovoltaiche collegate insieme tra loro in serie o in
parallelo, così da ottenere valori di tensione e corrente adatti ai comuni impieghi. Nel modulo le celle sono
protette dagli agenti atmosferici da un vetro sul lato frontale e da materiali isolanti e plastici sul lato
posteriore. Costituisce l'unità minima singolarmente maneggiabile e rimpiazzabile.
- Pannello fotovoltaico (PV panel): uno o più moduli fotovoltaici collegati in serie o in parallelo in una
struttura rigida, progettati per costituire una unità singolarmente preassemblata in fabbrica ed installabile in
campo.
- Pay-back time: periodo di tempo che deve operare il dispositivo fotovoltaico per produrre l'energia che è
stata necessaria per la sua realizzazione.
- Potenza di picco: è la potenza espressa in Wp (watt di picco), erogata nel punto di massima potenza nelle
condizioni standard.
- Quadro di campo: o anche di parallelo stringhe, è un quadro elettrico in cui sono convogliate le
terminazioni di più stringhe per il loro collegamento in parallelo. In esso vengono installati anche dispositivi
per sezionamento e protezione.
- Quadro di consegna: o anche d'interfaccia è un quadro elettrico in cui viene effettuato il collegamento
elettrico del gruppo di conversione statica in parallelo alla rete elettrica in bassa tensione. Esso contiene
apparecchiature per sezionamento, interruzione, protezione e misura.
-Raddrizzatore: E' un dispositivo che converte la corrente alternata in corrente continua.
- Radiazione solare: Energia elettromagnetica che viene emessa dal sole in seguito ai processi di fusione
nucleare che in esso avvengono. La radiazione solare (o energia) al suolo viene misurata in kWh/m2.
- Rete pubblica in bassa tensione (BT): rete di distribuzione dedicata alla distribuzione pubblica in corrente
alternata, di tipo monofase o trifase, con tensione nominale da oltre 50 V fino a 1000 V.
- Schiera fotovaltaica o fila (PV array): il più piccolo assemblaggio di pannelli fotovoltaici meccanicamente
installato e spazialmente isolabile sul campo, completo di strutture di supporto, fondazioni ed altri
componenti accessori (esempio: eventuale meccanismo di inseguimento).
- Semiconduttori: Materiali con caratteristiche elettriche intermedie tra quelle dei conduttori e degli isolanti.
tra di essi vi è il silicio.
- Silicio: Materiale semiconduttore usato per costruire celle fotovoltaiche.
- Silicio amorfo:Tipo di silicio per celle fotovoltaiche che non ha struttura cristallina.
- Silicio cristallino: Tipo di silicio a struttura cristallina (monocristallino o policristallino).
- Silicio di tipo n: Silicio avente una struttura cristallina che contiene impurità cariche negativamente.
- Silicio di tipo p: Silicio avente una struttura cristallina che contiene impurità cariche positivamente.
- Silicio monocristallino: Silicio costituito da un singolo cristallo.
- Silicio policristallino: Silicio costituito da più cristalli.
- Silicio solare: Silicio, prodotto appositamente per l'industria fotovoltaica o di scarto dell'industria
elettronica, avente caratteristiche di purezza sufficienti per la preparazione delle celle.
- Sistema di Condizionamento della Potenza (PCS): è costituito da un componente principale, il
convertitore statico c.c./c.a. (inverter), e da un insieme di apparecchiature di comando, misura, controllo e
protezione affinchè l'energia trasferita alla rete abbia i necessari requisiti di qualità ed avvenga in condizioni
di sicurezza sia per gli impianti che per le persone.
- Sistema fotovoltaico connesso a rete (grid connected): Sistema fotovoltaico collegato alla rete di
distribuzione di energia elettrica.
- Sistema fotovoltaico isolato (stand-alone): Sistema fotovoltaico non collegato alla rete elettrica di
distribuzione.
- Società Elettrica: soggetto titolare della gestione ed esercizio della rete BT di distribuzione dell'energia
elettrica agli utenti.
- Stringa (Branch circuit): un insieme di moduli o pannelli collegati elettricamente in serie per ottenere la
tensione di lavoro del campo fotovoltaico.
- Tensione: Differenza di potenziale elettrico tra due corpi o tra due punti di un conduttore o di un circuito. Si
misura in V (Volt).
- Tensione alternata: Tensione tra due punti di un circuito che varia nel tempo con andamento di tipo
sinusoidale. E' la forma di tensione tipica dei sistemi di distribuzione elettrica, come pure delle utenze
domestiche e industriali.
- Tensione continua: Tensione tra due punti di un circuito che non varia di segno e di valore al variare del
tempo. E' la forma di tensione tipica di alcuni sistemi isolati (ferrovie, navi) e degli apparecchi alimentati da
batterie.
- Utente: persona fisica o giuridica che usufruisce del servizio di fornitura dell'energia elettrica. Tale servizio
è regolato da un contratto di fornitura stipulato con la Società elettrica.
