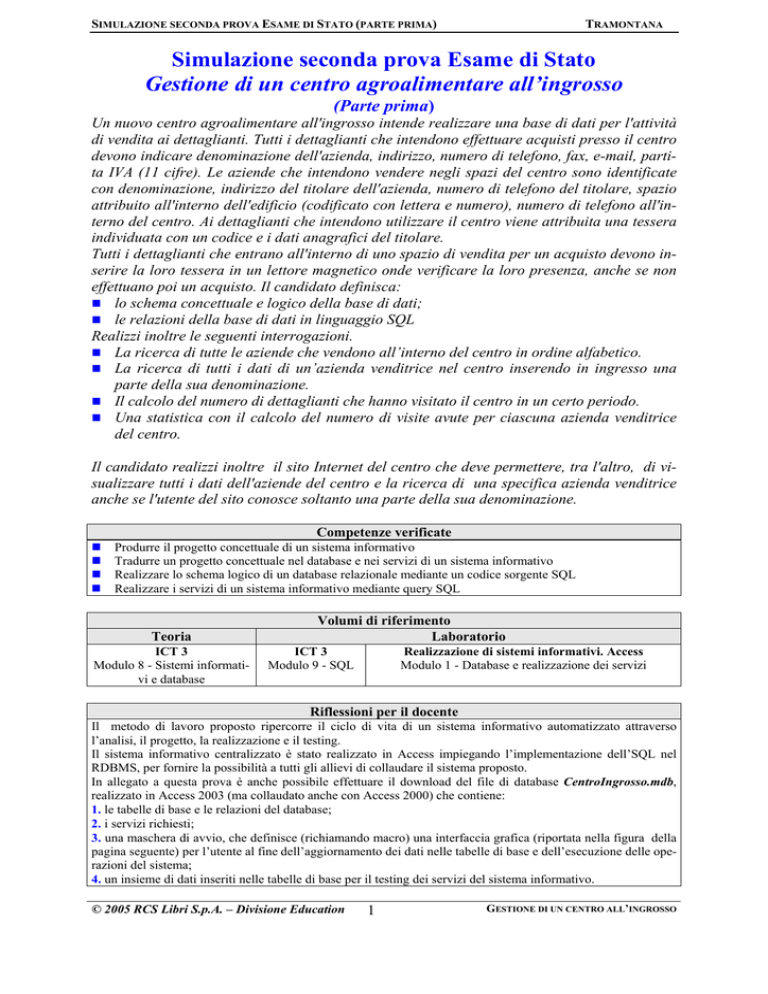

Simulazione seconda prova Esame di Stato Gestione di un centro

SIMULAZIONE SECONDA PROVA ESAME DI STATO (PARTE PRIMA)
TRAMONTANA
Simulazione seconda prova Esame di Stato
Gestione di un centro agroalimentare all’ingrosso
(Parte prima)
Un nuovo centro agroalimentare all'ingrosso intende realizzare una base di dati per l'attività
di vendita ai dettaglianti. Tutti i dettaglianti che intendono effettuare acquisti presso il centro
devono indicare denominazione dell'azienda, indirizzo, numero di telefono, fax, e-mail, partita IVA (11 cifre). Le aziende che intendono vendere negli spazi del centro sono identificate
con denominazione, indirizzo del titolare dell'azienda, numero di telefono del titolare, spazio
attribuito all'interno dell'edificio (codificato con lettera e numero), numero di telefono all'interno del centro. Ai dettaglianti che intendono utilizzare il centro viene attribuita una tessera
individuata con un codice e i dati anagrafici del titolare.
Tutti i dettaglianti che entrano all'interno di uno spazio di vendita per un acquisto devono inserire la loro tessera in un lettore magnetico onde verificare la loro presenza, anche se non
effettuano poi un acquisto. Il candidato definisca:
lo schema concettuale e logico della base di dati;
le relazioni della base di dati in linguaggio SQL
Realizzi inoltre le seguenti interrogazioni.
La ricerca di tutte le aziende che vendono all’interno del centro in ordine alfabetico.
La ricerca di tutti i dati di un’azienda venditrice nel centro inserendo in ingresso una
parte della sua denominazione.
Il calcolo del numero di dettaglianti che hanno visitato il centro in un certo periodo.
Una statistica con il calcolo del numero di visite avute per ciascuna azienda venditrice
del centro.
Il candidato realizzi inoltre il sito Internet del centro che deve permettere, tra l'altro, di visualizzare tutti i dati dell'aziende del centro e la ricerca di una specifica azienda venditrice
anche se l'utente del sito conosce soltanto una parte della sua denominazione.
Competenze verificate
Produrre il progetto concettuale di un sistema informativo
Tradurre un progetto concettuale nel database e nei servizi di un sistema informativo
Realizzare lo schema logico di un database relazionale mediante un codice sorgente SQL
Realizzare i servizi di un sistema informativo mediante query SQL
Teoria
ICT 3
Modulo 8 - Sistemi informativi e database
Volumi di riferimento
Laboratorio
ICT 3
Modulo 9 - SQL
Realizzazione di sistemi informativi. Access
Modulo 1 - Database e realizzazione dei servizi
Riflessioni per il docente
Il metodo di lavoro proposto ripercorre il ciclo di vita di un sistema informativo automatizzato attraverso
l’analisi, il progetto, la realizzazione e il testing.
Il sistema informativo centralizzato è stato realizzato in Access impiegando l’implementazione dell’SQL nel
RDBMS, per fornire la possibilità a tutti gli allievi di collaudare il sistema proposto.
In allegato a questa prova è anche possibile effettuare il download del file di database CentroIngrosso.mdb,
realizzato in Access 2003 (ma collaudato anche con Access 2000) che contiene:
1. le tabelle di base e le relazioni del database;
2. i servizi richiesti;
3. una maschera di avvio, che definisce (richiamando macro) una interfaccia grafica (riportata nella figura della
pagina seguente) per l’utente al fine dell’aggiornamento dei dati nelle tabelle di base e dell’esecuzione delle operazioni del sistema;
4. un insieme di dati inseriti nelle tabelle di base per il testing dei servizi del sistema informativo.
© 2005 RCS Libri S.p.A. – Divisione Education
1
GESTIONE DI UN CENTRO ALL’INGROSSO
SIMULAZIONE SECONDA PROVA ESAME DI STATO (PARTE PRIMA)
TRAMONTANA
Analisi del sistema informativo
Fase 1 - Specifiche per i dati
Il sistema deve raccogliere e memorizzare tutti i dati relativi:
alle aziende del centro che ricevono visite nel centro all'ingrosso.
alle aziende dettaglianti che effettuano più visite nel centro all'ingrosso.
Fase 2 - Specifiche per le operazioni
Il sistema deve offrire i seguenti servizi.
1. La ricerca di tutte le aziende che vendono all’interno del centro in ordine alfabetico.
2. La ricerca di tutti i dati di un’azienda venditrice nel centro inserendo in ingresso una parte
della sua denominazione.
3. Il calcolo del numero di dettaglianti che hanno visitato il centro in un certo periodo.
4. Una statistica con il calcolo del numero di visite avute per ciascuna azienda del centro.
Fase 3 - Specifiche tecnologiche
Il sistema informativo centralizzato può essere realizzato con un server di database, al quale
possono accedere diversi utenti mediante computer, inseriti nell’intranet del centro agroalimentare. Le prime due operazioni del sistema informativo devono essere disponibili anche dal
sito Web pubblicato in Internet.
Fase 4 - Specifiche per il testing
Per il testing del sistema informativo, ipotizzare una serie di dati iniziali (vedi ad esempio i
dati nel database CentroIngrosso.mdb) ed eseguire i servizi creati verificando se i risultati ottenuti sono coerenti con lo stato della base di dati.
Progetto concettuale
Progetto dello schema statico (modello logico dei dati)
Fatti elementari
Sulla base dell’analisi del testo iniziale del problema e delle specifiche, il sistema può essere
schematizzato nei seguenti fatti elementari.
Un'azienda del centro può ricevere più visite.
Un’azienda dettagliante può effettuare più visite.
Tipi di entità e attributi
© 2005 RCS Libri S.p.A. – Divisione Education
2
GESTIONE DI UN CENTRO ALL’INGROSSO
SIMULAZIONE SECONDA PROVA ESAME DI STATO (PARTE PRIMA)
TRAMONTANA
I tipi di entità caratteristici del sistema sono:
AziendeCentro
Dettaglianti
Visite
I tipi di entità vengono individuati dai gruppi di attributi illustrati in modo dettagliato nella
figura che segue.
Le relazioni
Le relazioni tra i tipi di entità nel modello dei dati sono individuate nel seguente diagramma
Entità-Relazioni.
Documentazione dello schema statico
PROGETTO CONCETTUALE: Gestione centro ingrosso;
INIZIO SCHEMA STATICO:
TIPO DI ENTITÀ: Dettaglianti;
ATTRIBUTI:
TIPO: Visite ATTRIBUTO: CodiceTessera;
CodiceTessera
Denominazione;
Titolare;
Indirizzo;
Telefono;
FAX;
Email;
PartitaIVA;
REGOLE:
CodiceTessera: chiave primaria;
CodiceTessera, Denominazione, Telefono e PartitaIVA, non possono assumere valori nulli;
L’attributo CodiceTessera è un numero intero;
L’attributo PartitaIVA è formato da 11 cifre (di cui la prima può anche essere lo zero);
© 2005 RCS Libri S.p.A. – Divisione Education
3
GESTIONE DI UN CENTRO ALL’INGROSSO
SIMULAZIONE SECONDA PROVA ESAME DI STATO (PARTE PRIMA)
TRAMONTANA
TIPO DI ENTITÀ: AziendeCentro;
ATTRIBUTI:
SpazioVendita
TIPO: Visite ATTRIBUTO: SpazioVendita ;
Denominazione;
Titolare;
Telefono;
TelefonoCentro;
REGOLE:
SpazioVendita: chiave primaria;
SpazioVendita, Denominazione, Telefono e TelefonoCentro, non possono assumere valori
nulli;
L’attributo SpazioVendita ha il formato LXXX, dove L è una lettera mentre X è una cifra decimale (ad esempio, A201);
TIPO DI ENTITÀ: Visite;
ATTRIBUTI:
CodiceVisita;
TIPO: AziendeCentro ATTRIBUTO: SpazioVendita;
SpazioVendita
TIPO: Dettaglianti ATTRIBUTO: CodiceTessera;
CodiceTessera
Data;
Ora;
REGOLE:
CodiceVisita: chiave primaria;
CodiceVisita, SpazioVendita, CodiceTessera, Data e Ora non possono assumere valori nulli;
CodiceVisita è un numero intero che si incrementa in modo automatico per ogni inserimento
di una nuova entità;
Il tipo di entità Visite è soggetto al vincolo di integrità referenziale con il tipo AziendeCentro,
mediante l’attributo SpazioVendita (ogni visita deve sempre fare riferimento a un'azienda del
centro);
Il tipo di entità Visite è soggetto al vincolo di integrità referenziale con il tipo Dettaglianti,
mediante l’attributo CodiceTessera (ogni visita deve sempre fare riferimento a un'azienda dettagliante);
FINE SCHEMA STATICO
Progetto dello schema dinamico (le operazioni)
Documentazione
In base agli obiettivi del problema, la documentazione delle operazioni è la seguente.
INIZIO SCHEMA DINAMICO:
OPERAZIONE: aggiornamenti;
DESCRIZIONE: aggiornamento della base di dati;
TIPO: Aggiornamento;
UTENTI: personale responsabile del centro all'ingrosso;
ARGOMENTI DI INGRESSO: i dati delle entità (dettaglianti, aziende del centro e visite) da inserire,
modificare o cancellare;
RISULTATI: inserimento, modifica o cancellazione dei dati;
OPERAZIONE: ricerca aziende del centro;
DESCRIZIONE: ricerca di tutte le aziende che vendono all’interno del centro in ordine alfabetico;
TIPO: Ricerca, Ordinamento
UTENTI: personale responsabile del centro all'ingrosso;
ARGOMENTI DI INGRESSO: nessuno;
RISULTATI: tutti i dati delle aziende del centro;
© 2005 RCS Libri S.p.A. – Divisione Education
4
GESTIONE DI UN CENTRO ALL’INGROSSO
SIMULAZIONE SECONDA PROVA ESAME DI STATO (PARTE PRIMA)
TRAMONTANA
OPERAZIONE: ricerca per nome dell'azienda del centro;
DESCRIZIONE: ricerca di tutti i dati di un’azienda venditrice nel centro, nota una parte della sua denominazione;
TIPO: Ricerca;
UTENTI: personale responsabile del centro all'ingrosso;
ARGOMENTI DI INGRESSO: una parte della Denominazione di un'azienda del centro;
RISULTATI: tutti i dati dell'azienda del centro ricercata;
OPERAZIONE: calcolo numero dettaglianti in un periodo;
DESCRIZIONE: calcolo del numero di dettaglianti che hanno visitato il centro in un certo periodo;
TIPO: Ricerca, Elaborazione;
UTENTI: personale responsabile del centro all'ingrosso;
ARGOMENTI DI INGRESSO: Data iniziale e Data finale del periodo;
RISULTATI: numero delle aziende dettaglianti che soddisfano il criterio di ricerca;
OPERAZIONE: calcolo numero visite per ogni azienda del centro;
DESCRIZIONE: statistica con il calcolo del numero di visite avute per ciascuna azienda del centro;
TIPO: Ricerca, Elaborazione;
UTENTI: personale responsabile del centro all'ingrosso;
ARGOMENTI DI INGRESSO: nessuno;
RISULTATI: una tabella in cui per ogni azienda del centro è riportato il numero di visite che ha avuto;
FINE SCHEMA DINAMICO
FINE PROGETTO.
Realizzazione
Passaggio dallo schema statico del progetto concettuale al modello relazionale
Per la creazione dello schema logico della base di dati relazionale effettueremo i seguenti due
passi.
1. Traduzione dello schema statico concettuale in un modello relazionale preliminare.
2. Applicazione delle tre forme normali per verificare se lo schema preliminare può essere
ulteriormente ottimizzato.
Lo schema logico relazionale del database per la gestione del centro all’ingrosso diventa
quindi quello riportato nel seguito, che soddisfa le tre forme normali.
© 2005 RCS Libri S.p.A. – Divisione Education
5
GESTIONE DI UN CENTRO ALL’INGROSSO
SIMULAZIONE SECONDA PROVA ESAME DI STATO (PARTE PRIMA)
TRAMONTANA
Creazione del database
Nel seguito è riportato il codice sorgente interpretato da un RDBMS (script), scritto nel linguaggio standard SQL, per la creazione dello schema logico del database.
CREATE DATABASE CentroIngrosso
CREATE TABLE Dettaglianti
(
CodiceTessera INTEGER PRIMARY KEY,
Denominazione CHAR(30) NOT NULL,
Titolare
CHAR(30),
Indirizzo
CHAR(30),
Telefono
CHAR(15) NOT NULL,
FAX
CHAR(15),
Email
CHAR(30),
PartitaIVA
CHAR(11) NOT NULL,
CHECK (PartitaIVA LIKE '___________')
)
CREATE TABLE AziendeCentro
(
SpazioVendita CHAR(4) PRIMARY KEY,
Denominazione CHAR(30) NOT NULL,
Titolare
CHAR(30),
Telefono
CHAR(15) NOT NULL,
TelefonoCentro CHAR(15) NOT NULL,
CHECK (SpazioVendita LIKE '____')
)
CREATE TABLE Visite
(
CodiceVisita INTEGER IDENTITY(1,1),
SpazioVendita CHAR(4) NOT NULL,
CodiceTessera INTEGER NOT NULL,
Data
DATE NOT NULL,
Ora
DECIMAL(4,2) NOT NULL,
PRIMARY KEY (CodiceVisita),
FOREIGN KEY (SpazioVendita) REFERENCES AziendeCentro(SpazioVendita),
FOREIGN KEY (CodiceTessera) REFERENCES Dettaglianti(CodiceTessera)
)
Lo script deve essere eseguito (una sola volta) in un RDBMS per la creazione delle tabelle e
delle relazioni della base di dati.
Creazione del database nel RDBMS Access
Lo schema logico può essere realizzato in Access (in alternativa):
in modo interattivo, definendo le singole tabelle di base e impostando le relazioni;
nella modalità programma, eseguendo nell’ordine i 3 script SQL, documentati nella tabella che segue. La sintassi standard SQL è stata adattata a quella implementata nel RDBMS
Access.
Tabelle di base
Codice SQL nella modalità
Nome query: ScriptCreaTabellaDettaglianti
CREATE TABLE Dettaglianti
(
CodiceTessera INTEGER PRIMARY KEY,
Denominazione CHAR(30) NOT NULL,
Titolare
CHAR(30),
Indirizzo
CHAR(30),
Telefono
CHAR(15) NOT NULL,
FAX
CHAR(15),
Email
CHAR(30),
PartitaIVA
CHAR(11) NOT NULL
);
© 2005 RCS Libri S.p.A. – Divisione Education
6
GESTIONE DI UN CENTRO ALL’INGROSSO
SIMULAZIONE SECONDA PROVA ESAME DI STATO (PARTE PRIMA)
TRAMONTANA
Nome query: ScriptCreaTabellaAziendeCentro
CREATE TABLE AziendeCentro
(
SpazioVendita CHAR(4) PRIMARY KEY,
Denominazione CHAR(30) NOT NULL,
Titolare
CHAR(30),
Telefono
CHAR(15) NOT NULL,
TelefonoCentro CHAR(15) NOT NULL
);
Tabelle di base
Codice SQL nella modalità
Nome query: ScriptCreaTabellaVisite
CREATE TABLE Visite
(
CodiceVisita COUNTER PRIMARY KEY,
SpazioVendita CHAR(4) NOT NULL,
CodiceTessera INTEGER NOT NULL,
Data
DATE NOT NULL,
Ora
DOUBLE NOT NULL,
FOREIGN KEY (SpazioVendita)
REFERENCES AziendeCentro(SpazioVendita),
FOREIGN KEY (CodiceTessera)
REFERENCES Dettaglianti(CodiceTessera)
);
Gli schemi delle tabelle di base del database sono stati poi completati in modo interattivo (nel
file di database CentroIngrosso.mdb) definendo i vincoli di integrità dei dati e quelli referenziali sulle relazioni.
Realizzazione dei servizi
I servizi del sistema informativo sono stati realizzati in Access per cui verrà presentata l'interrogazione scritta nell’implementazione SQL di questo RDBMS (che presenta alcune differenze di sintassi rispetto allo standard SQL) e la corrispondente query creata impiegando la tecnica QBE (Query By Examples). Le interrogazioni SQL sono state collaudate digitando direttamente il codice in un oggetto Query di Access nella modalità Visualizzazione SQL.
Servizio: ricerca aziende del centro
Nome query: RicercaAziendeCentro
Codice sorgente SQL
SELECT *
FROM AziendeCentro
ORDER BY Denominazione ASC
Query Access nella modalità QBE
© 2005 RCS Libri S.p.A. – Divisione Education
7
GESTIONE DI UN CENTRO ALL’INGROSSO
SIMULAZIONE SECONDA PROVA ESAME DI STATO (PARTE PRIMA)
TRAMONTANA
Servizio: ricerca per nome di un'azienda del centro
Nome query: RicercaCentroPerNome
Codice sorgente SQL
SELECT *
FROM AziendeCentro
WHERE Denominazione LIKE "*" & [Parte del nome azienda centro:] & "*"
Nel codice precedente, così come in quelli dei servizi successivi, i nomi racchiusi tra parentesi quadre
(ad esempio [Parte del nome azienda centro:]) rappresentano parametri di ingresso il cui valore viene
richiesto da Access prima dell'esecuzione dell'operazione con una finestra di dialogo del tipo descritta
nella figura a fianco.
Query Access nella modalità QBE
Servizio: calcolo numero dettaglianti in un periodo
Nome query: NumeroVisite
Codice sorgente SQL
SELECT COUNT(CodiceVisita) AS "Numero visite dettaglianti"
FROM Visite
WHERE Data BETWEEN [Data iniziale:] AND [Data finale:]
Query Access nella modalità QBE
© 2005 RCS Libri S.p.A. – Divisione Education
8
GESTIONE DI UN CENTRO ALL’INGROSSO
SIMULAZIONE SECONDA PROVA ESAME DI STATO (PARTE PRIMA)
TRAMONTANA
Servizio: calcolo numero visite per ogni azienda del centro
Nome query: StatisticaVisiteCentro
Codice sorgente SQL
SELECT AziendeCentro.Denominazione, COUNT(Visite.CodiceVisita) AS "Numero visite"
FROM AziendeCentro INNER JOIN Visite
ON AziendeCentro.SpazioVendita = Visite.SpazioVendita
GROUP BY AziendeCentro.Denominazione
Query Access nella modalità QBE
© 2005 RCS Libri S.p.A. – Divisione Education
9
GESTIONE DI UN CENTRO ALL’INGROSSO
