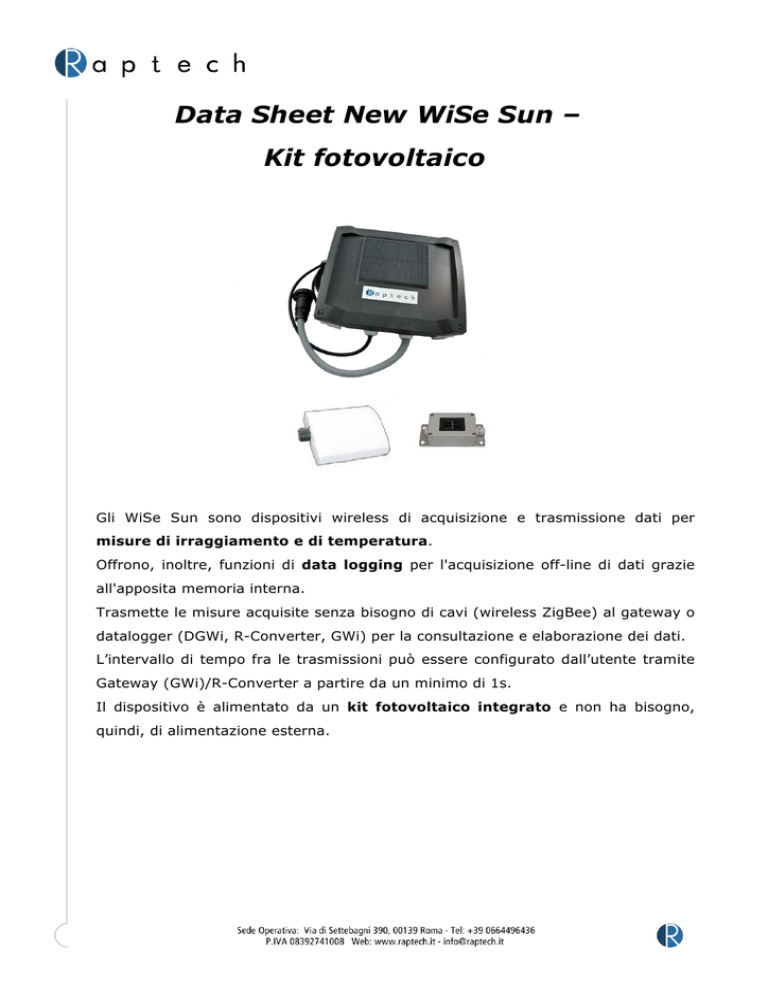

datasheet New WiSe Sun

Data Sheet New WiSe Sun –
Kit fotovoltaico
Gli WiSe Sun sono dispositivi wireless di acquisizione e trasmissione dati per
misure di irraggiamento e di temperatura.
Offrono, inoltre, funzioni di data logging per l'acquisizione off-line di dati grazie
all'apposita memoria interna.
Trasmette le misure acquisite senza bisogno di cavi (wireless ZigBee) al gateway o
datalogger (DGWi, R-Converter, GWi) per la consultazione e elaborazione dei dati.
L’intervallo di tempo fra le trasmissioni può essere configurato dall’utente tramite
Gateway (GWi)/R-Converter a partire da un minimo di 1s.
Il dispositivo è alimentato da un kit fotovoltaico integrato e non ha bisogno,
quindi, di alimentazione esterna.
Dati tecnici
WiSe Sun
Ingresso per cella di riferimento (max 12V)
Ingresso pt1000 per sensore di temperatura (a
richiesta pt100)
n.1
n.1
Sensibilità massima
0,2°C - 0,3W/m2
Risoluzione
12bit
Connessioni
n.2 morsettiere 2/4 fili per i sensori, n.1
morsettiera 2 fili per alimentazione
esterna
Distanza di lettura
500m
Pannello solare policristallino 1W integrato
Tensione nominale
5,5V
Potenza massima
1W
Dimensioni
100 x 75 x 1,5 mm
Scatola di comando (con batteria) IP65
Tensione nominale
3,6V
Capacità nominale batteria
2,2 Ah
Temperatura di utilizzo
-20°C, +55°C
Dimensioni
54 x 199 x 178 mm
Cella di riferimento - (Sensore irraggiamento solare S3-RAD-13TC-K)
Cella solare
silicio monocristallino 20 mm x 34 mm
Corrente di shunt
output 1 V e 20 mA
Temperatura di esercizio
- 20 °C ÷ 70 °C
Connessione elettrica
mediante connettore stagno lungo 3m
Contenitore, protezione
alluminio verniciato a polvere, IP 67
Dimensioni, peso
138mm x 63mm x 40mm, circa 440 g
Modulo ZigBee
Frequenza
2,4GHz (banda ISM)
Banda
240Kb/sec
Reti mesh
Certificazioni
FCC, IC, ETSI e RoHS compliant
Potenza trasmissiva
2mW/10mW
Antenna Esterna Patch Direttiva
Frequenza
2,3 ghz..2,5ghz
Guadagno
12dBi
Impedenza
50 Ohm
SWR
< 1,5:1
Polarizzazione
Verticale
Angolo di Radiazione
75 gradi in orizzontale, 30 gradi in
verticale
Dimensioni
223 x 200 x 60mm
Connettore
N
