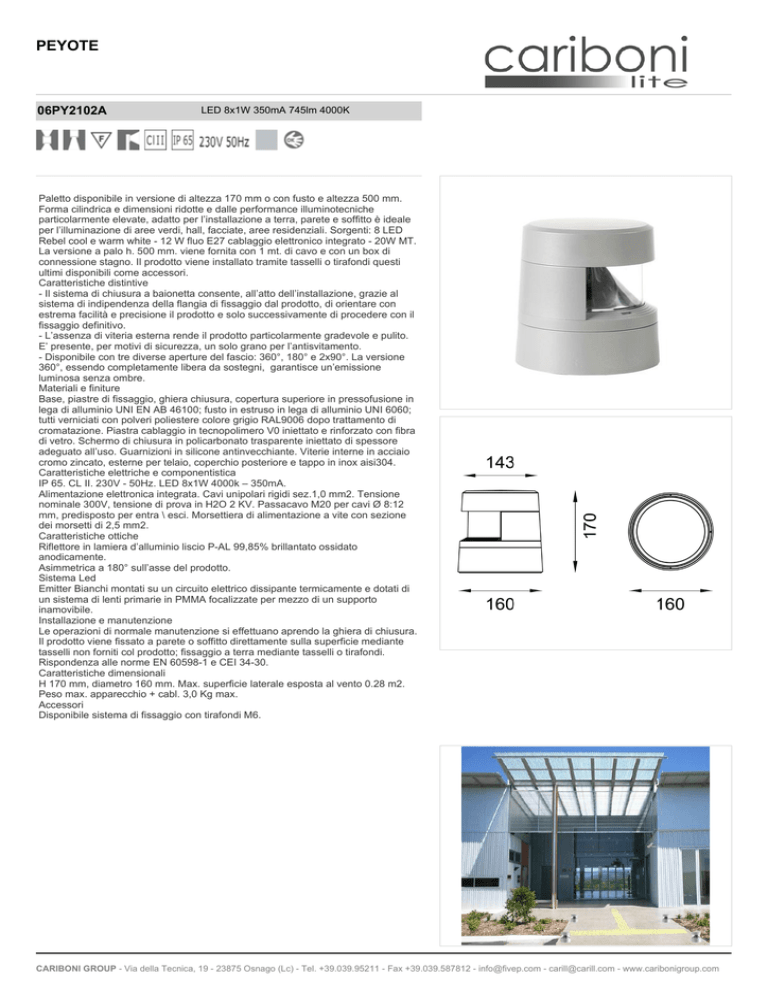

caribonigroup 06py2102a

PEYOTE
06PY2102A
LED 8x1W 350mA 745lm 4000K
Paletto disponibile in versione di altezza 170 mm o con fusto e altezza 500 mm.
Forma cilindrica e dimensioni ridotte e dalle performance illuminotecniche
particolarmente elevate, adatto per l’installazione a terra, parete e soffitto è ideale
per l’illuminazione di aree verdi, hall, facciate, aree residenziali. Sorgenti: 8 LED
Rebel cool e warm white - 12 W fluo E27 cablaggio elettronico integrato - 20W MT.
La versione a palo h. 500 mm. viene fornita con 1 mt. di cavo e con un box di
connessione stagno. Il prodotto viene installato tramite tasselli o tirafondi questi
ultimi disponibili come accessori.
Caratteristiche distintive
- Il sistema di chiusura a baionetta consente, all’atto dell’installazione, grazie al
sistema di indipendenza della flangia di fissaggio dal prodotto, di orientare con
estrema facilità e precisione il prodotto e solo successivamente di procedere con il
fissaggio definitivo.
- L’assenza di viteria esterna rende il prodotto particolarmente gradevole e pulito.
E’ presente, per motivi di sicurezza, un solo grano per l’antisvitamento.
- Disponibile con tre diverse aperture del fascio: 360°, 180° e 2x90°. La versione
360°, essendo completamente libera da sostegni, garantisce un’emissione
luminosa senza ombre.
Materiali e finiture
Base, piastre di fissaggio, ghiera chiusura, copertura superiore in pressofusione in
lega di alluminio UNI EN AB 46100; fusto in estruso in lega di alluminio UNI 6060;
tutti verniciati con polveri poliestere colore grigio RAL9006 dopo trattamento di
cromatazione. Piastra cablaggio in tecnopolimero V0 iniettato e rinforzato con fibra
di vetro. Schermo di chiusura in policarbonato trasparente iniettato di spessore
adeguato all’uso. Guarnizioni in silicone antinvecchiante. Viterie interne in acciaio
cromo zincato, esterne per telaio, coperchio posteriore e tappo in inox aisi304.
Caratteristiche elettriche e componentistica
IP 65. CL II. 230V - 50Hz. LED 8x1W 4000k – 350mA.
Alimentazione elettronica integrata. Cavi unipolari rigidi sez.1,0 mm2. Tensione
nominale 300V, tensione di prova in H2O 2 KV. Passacavo M20 per cavi Ø 8:12
mm, predisposto per entra \ esci. Morsettiera di alimentazione a vite con sezione
dei morsetti di 2,5 mm2.
Caratteristiche ottiche
Riflettore in lamiera d’alluminio liscio P-AL 99,85% brillantato ossidato
anodicamente.
Asimmetrica a 180° sull’asse del prodotto.
Sistema Led
Emitter Bianchi montati su un circuito elettrico dissipante termicamente e dotati di
un sistema di lenti primarie in PMMA focalizzate per mezzo di un supporto
inamovibile.
Installazione e manutenzione
Le operazioni di normale manutenzione si effettuano aprendo la ghiera di chiusura.
Il prodotto viene fissato a parete o soffitto direttamente sulla superficie mediante
tasselli non forniti col prodotto; fissaggio a terra mediante tasselli o tirafondi.
Rispondenza alle norme EN 60598-1 e CEI 34-30.
Caratteristiche dimensionali
H 170 mm, diametro 160 mm. Max. superficie laterale esposta al vento 0.28 m2.
Peso max. apparecchio + cabl. 3,0 Kg max.
Accessori
Disponibile sistema di fissaggio con tirafondi M6.
CARIBONI GROUP - Via della Tecnica, 19 - 23875 Osnago (Lc) - Tel. +39.039.95211 - Fax +39.039.587812 - [email protected] - [email protected] - www.caribonigroup.com
PEYOTE
ACCESSORI
Cod. 06PY998A0
Kit tirafondi grigio RAL9006
