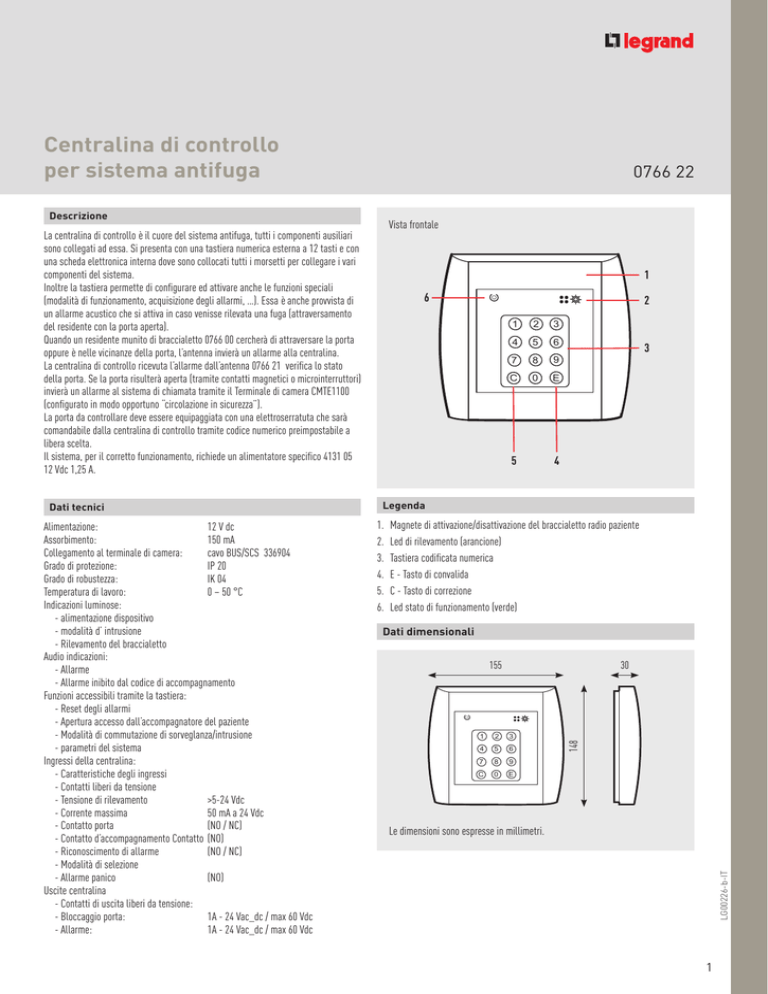

Centralina di controllo
per sistema antifuga
Dati tecnici
Alimentazione: 12 V dc
Assorbimento: 150 mA
Collegamento al terminale di camera:
cavo BUS/SCS 336904
Grado di protezione: IP 20
Grado di robustezza: IK 04
Temperatura di lavoro: 0 – 50 °C
Indicazioni luminose:
- alimentazione dispositivo
- modalità d’ intrusione
- Rilevamento del braccialetto
Audio indicazioni:
- Allarme
- Allarme inibito dal codice di accompagnamento
Funzioni accessibili tramite la tastiera:
- Reset degli allarmi
- Apertura accesso dall’accompagnatore del paziente
- Modalità di commutazione di sorveglanza/intrusione
- parametri del sistema
Ingressi della centralina:
- Caratteristiche degli ingressi
- Contatti liberi da tensione
- Tensione di rilevamento
>5-24 Vdc
- Corrente massima 50 mA a 24 Vdc
- Contatto porta (NO / NC)
- Contatto d’accompagnamento Contatto (NO)
- Riconoscimento di allarme (NO / NC)
- Modalità di selezione
- Allarme panico (NO)
Uscite centralina
- Contatti di uscita liberi da tensione:
- Bloccaggio porta: 1A - 24 Vac_dc / max 60 Vdc
- Allarme: 1A - 24 Vac_dc / max 60 Vdc
Vista frontale
1
6
2
1
2
3
4
5
6
7
8
9
C
0
E
5
3
4
Legenda
1. Magnete di attivazione/disattivazione del braccialetto radio paziente
2. Led di rilevamento (arancione)
3. Tastiera codificata numerica
4. E - Tasto di convalida
5. C - Tasto di correzione
6. Led stato di funzionamento (verde)
Dati dimensionali
155
30
1
2
3
4
5
6
7
8
9
C
0
E
Le dimensioni sono espresse in millimetri.
LG00226-b-IT
La centralina di controllo è il cuore del sistema antifuga, tutti i componenti ausiliari
sono collegati ad essa. Si presenta con una tastiera numerica esterna a 12 tasti e con
una scheda elettronica interna dove sono collocati tutti i morsetti per collegare i vari
componenti del sistema.
Inoltre la tastiera permette di configurare ed attivare anche le funzioni speciali
(modalità di funzionamento, acquisizione degli allarmi, …). Essa è anche provvista di
un allarme acustico che si attiva in caso venisse rilevata una fuga (attraversamento
del residente con la porta aperta).
Quando un residente munito di braccialetto 0766 00 cercherà di attraversare la porta
oppure è nelle vicinanze della porta, l’antenna invierà un allarme alla centralina.
La centralina di controllo ricevuta l’allarme dall’antenna 0766 21 verifica lo stato
della porta. Se la porta risulterà aperta (tramite contatti magnetici o microinterruttori)
invierà un allarme al sistema di chiamata tramite il Terminale di camera CMTE1100
(configurato in modo opportuno “circolazione in sicurezza”).
La porta da controllare deve essere equipaggiata con una elettroserratuta che sarà
comandabile dalla centralina di controllo tramite codice numerico preimpostabile a
libera scelta.
Il sistema, per il corretto funzionamento, richiede un alimentatore specifico 4131 05
12 Vdc 1,25 A.
148
Descrizione
0766 22
1
0766 22
Modalità di fissaggio
TORX T10
Esempio di installazione
Lo schema seguente mostra una tipica installazione del sistema antifuga collegato al sistema di chiamata infermiera tramite BUS/SCS. Il sistema antifuga si interfaccia al
sistema di chiamata tramite il terminale di camera a tasti CMTE1100. Le segnalazioni sugli allarmi possono essere inviate all’interfaccia DECT ed all’interfaccia memoria eventi.
La centralina di controllo antifuga 0766 22 è generalmente installata in prossimità dell’accesso da controllare, ad una altezza che consente un facile utilizzo della tastiera.(circa
120 cm da terra).
L’antenna 0766 21 è installata ad un’altezza di circa 50 cm su un lato dell’accesso. Nel caso l’area da monitorare è molto ampia (tra 1 e 15 metri), è possibile collegare su
entrambi i lati dell’accesso le antenne 0766 21. Per ogni centralina di controllo 0766 22 è possibile collegare sino a 2 antenne 0766 21. Ciò evita di regolare l’antenna con una
sensibilità molto alta che potrebbe causare rilevamenti di altri bracciali nei locali adiacenti.
Come ogni sistema radio, la posizione dell’antenna è importante nella performance di rilevamento per cui i dispositivi devono essere installati con attenzione.
Tutti i braccialetti devono, se possibile, essere posizionati in modo identico su tutti i residenti da controllare, così come le antenne sempre nello stesso lato dell’accesso (ad
esempio, sul polso SX, se l’antenna è installata sul lato SX dell’accesso). La distanza massima installabile tra l’antenna ed il controllore è di 200 metri.
4131 05
1 2
3 4
1
56 7 8
CMTE1100
0766 22
4x0,5 mm
1,20 m
0,5 m
LG00226-b-IT
* La seconda antenna è da utilizzare per controllare varchi molto larghi
4x0,5 mm
Elettroserratura
0766 20
BUS/SCS
2
Contatti magnetici
o microinterruttori (3511)
2x1,5 mm2
2x1,5 mm2
2x0,5 mm
0766 21
1-15 m
0766 21
0766 22
Schema di collegamento
431 00
M1 = 8
M2 = 0 – 9
ST1
1
Terminale di camera a tasti CMTE1100
ST2
0766 22 Centralina di contatto
3511
1
Controllo porta
Contatti magnetici
o microinterruttori
NC
ST7
ST1
1
1
ALARM
PORTE
VERROU
ST2
1
ACCOMP
BUS/SCS
1 2
3 4
ST3
15 16 17 18 19 20
ST4
1
1
ALR
CLR
CMSV1030
ST3
1
CONF
ST5
1
P5
IN
EX
N
L
1 2
3 4
1
DCIN
ST6
SW4
1
1 234
Elettroserratura
12Vdc
MODE
1
4131 05
56 7 8
UGA
OROLOGIO
PROGRAMMABILE
+15 V O
-15 V 230 V
1 2
3
0766 21
ST1
4
6
7
8
-
-
+
+
DS2
DS4
SW1
5
0766 21 Antenna
DS2
ST2
DS4
SW1
200
m
max
ST2
P3
P4
P3
P4
12 Vdc (- / +)
LG00226-b-IT
* La seconda antenna è da utilizzare per controllare varchi molto larghi
