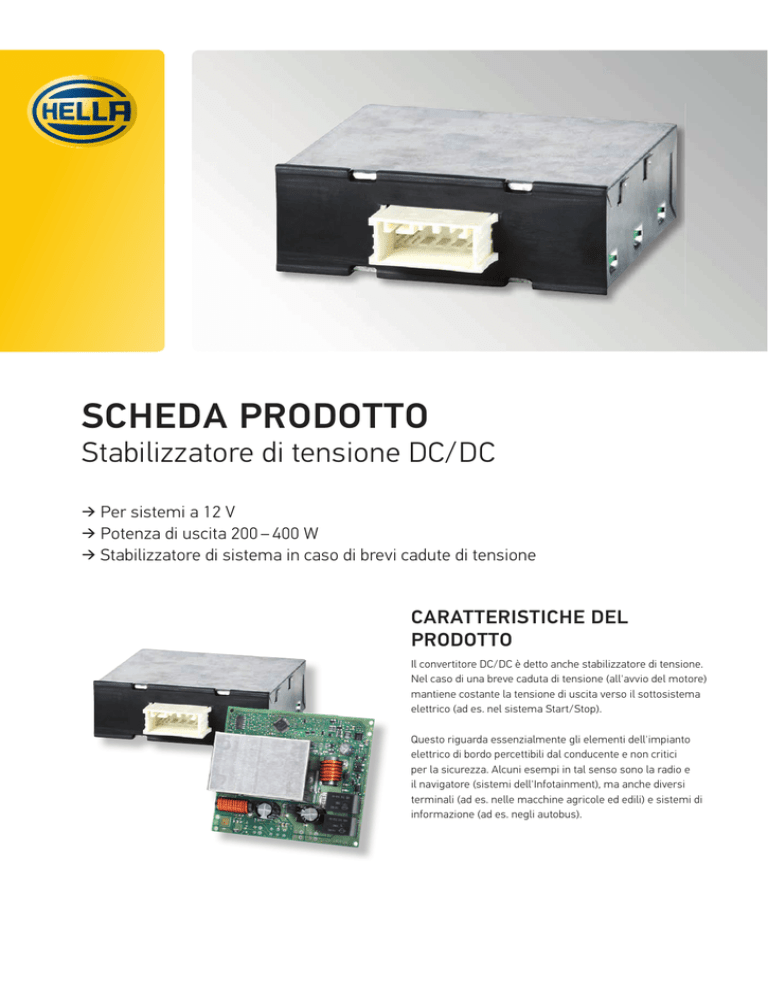

SCHEDA PRODOTTO
Stabilizzatore di tensione DC/DC
Per sistemi a 12 V
Potenza di uscita 200 – 400 W
Stabilizzatore di sistema in caso di brevi cadute di tensione
CARATTERISTICHE DEL
PRODOTTO
Il convertitore DC/DC è detto anche stabilizzatore di tensione.
Nel caso di una breve caduta di tensione (all'avvio del motore)
mantiene costante la tensione di uscita verso il sottosistema
elettrico (ad es. nel sistema Start/Stop).
Questo riguarda essenzialmente gli elementi dell'impianto
elettrico di bordo percettibili dal conducente e non critici
per la sicurezza. Alcuni esempi in tal senso sono la radio e
il navigatore (sistemi dell'Infotainment), ma anche diversi
terminali (ad es. nelle macchine agricole ed edili) e sistemi di
informazione (ad es. negli autobus).
CARATTERISTICHE TECNICHE
Dati tecnici
Disegno quotato
Temperatura ambiente
da -40°C a +85°C
Raffreddamento
Convezione
Peso
circa 250 g
Tensione di ingresso*
da +6,0 V a +18 V
Campo di stabilizzazione*
da + 6,0 V a + 12 VStabilizzazione
Tensione di uscita*
(Modalità boost)
12 V±0,5 V
Ripple
< 200 mV
Corrente di uscita (Boost)
17 A
Corrente di uscita (Bypass)
35 A
Potenza di uscita
200 W**
Efficienza
> 85 %
* Altre configurazioni e versione a 24 V disponibili su richiesta
** Variante a 400 W disponibile su richiesta
FUNZIONAMENTO
Lo stabilizzatore di tensione è commutato
in modo logico tra l'alimentazione elettrica
della rete di bordo e la rete di bordo parziale
da stabilizzare. La stabilizzazione si attiva
quando il motorino di avviamento fornisce
l'informazione iniziale (morsetto 50).
La stabilizzazione (modo Boost) è limitata a 5
secondi
Radio, lettore CD
Navigatore
Lo stabilizzatore di tensione viene attivato
dall'accensione. Finché non è necessaria una
stabilizzazione, il sottosistema dell'impianto
elettrico di bordo è accoppiato al sistema
principale attraverso un cavo a bassa
resistenza.
Come optional il dispositivo può essere dotato
di un'interfaccia di diagnosi LIN.
PANORAMICA DEI PRODOTTI
Immagine del prodotto
Descrizione
Codice articolo
Stabilizzatore di tensione DC/DC
Su richiesta
© HELLA KGaA Hueck & Co., Lippstadt, 03.13
Alternatore
Batteria
Motorino
d'avviamento
La caduta di tensione all'avvio del motore viene
segnalata attraverso il segnale di avvio. In
questo modo il sottosistema e la rete principale
si disaccoppiano e ha luogo la stabilizzazione.
Convertitore DC/DC
