Attuatori elettrici
Electric actuator

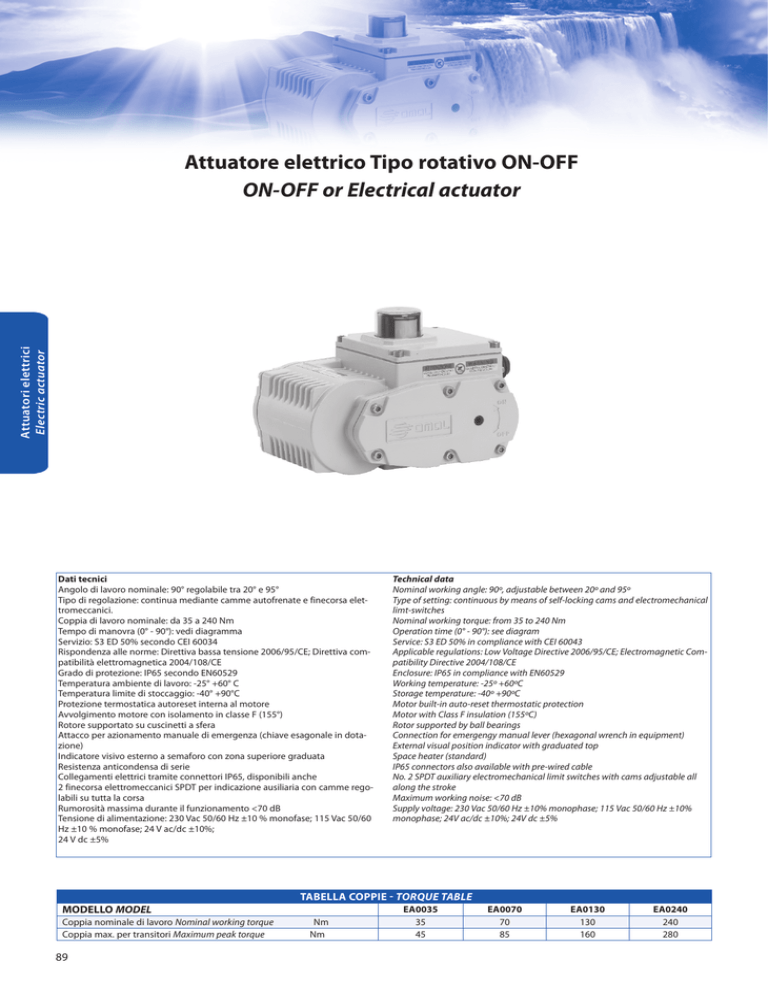

Attuatore elettrico Tipo rotativo ON-OFF
ON-OFF or Electrical actuator
Dati tecnici
Angolo di lavoro nominale: 90° regolabile tra 20° e 95°
Tipo di regolazione: continua mediante camme autofrenate e finecorsa elettromeccanici.
Coppia di lavoro nominale: da 35 a 240 Nm
Tempo di manovra (0° - 90°): vedi diagramma
Servizio: S3 ED 50% secondo CEI 60034
Rispondenza alle norme: Direttiva bassa tensione 2006/95/CE; Direttiva compatibilità elettromagnetica 2004/108/CE
Grado di protezione: IP65 secondo EN60529
Temperatura ambiente di lavoro: -25° +60° C
Temperatura limite di stoccaggio: -40° +90°C
Protezione termostatica autoreset interna al motore
Avvolgimento motore con isolamento in classe F (155°)
Rotore supportato su cuscinetti a sfera
Attacco per azionamento manuale di emergenza (chiave esagonale in dotazione)
Indicatore visivo esterno a semaforo con zona superiore graduata
Resistenza anticondensa di serie
Collegamenti elettrici tramite connettori IP65, disponibili anche
2 finecorsa elettromeccanici SPDT per indicazione ausiliaria con camme regolabili su tutta la corsa
Rumorosità massima durante il funzionamento <70 dB
Tensione di alimentazione: 230 Vac 50/60 Hz ±10 % monofase; 115 Vac 50/60
Hz ±10 % monofase; 24 V ac/dc ±10%;
24 V dc ±5%
Technical data
Nominal working angle: 90º, adjustable between 20º and 95º
Type of setting: continuous by means of self-locking cams and electromechanical
limt-switches
Nominal working torque: from 35 to 240 Nm
Operation time (0° - 90°): see diagram
Service: S3 ED 50% in compliance with CEI 60043
Applicable regulations: Low Voltage Directive 2006/95/CE; Electromagnetic Compatibility Directive 2004/108/CE
Enclosure: IP65 in compliance with EN60529
Working temperature: -25º +60ºC
Storage temperature: -40º +90ºC
Motor built-in auto-reset thermostatic protection
Motor with Class F insulation (155ºC)
Rotor supported by ball bearings
Connection for emergengy manual lever (hexagonal wrench in equipment)
External visual position indicator with graduated top
Space heater (standard)
IP65 connectors also available with pre-wired cable
No. 2 SPDT auxiliary electromechanical limit switches with cams adjustable all
along the stroke
Maximum working noise: <70 dB
Supply voltage: 230 Vac 50/60 Hz ±10% monophase; 115 Vac 50/60 Hz ±10%
monophase; 24V ac/dc ±10%; 24V dc ±5%
tabella coppie - torque table
MODELLO MODEL
Coppia nominale di lavoro Nominal working torque
Coppia max. per transitori Maximum peak torque
89
Nm
Nm
ea0035
35
45
ea0070
70
85
ea0130
130
160
ea0240
240
280
Tipo rotativo “EA” ON-OFF “EA”ON-OFF rotary type
67.5
Q
1
H1
45 ~
F
F
F
Q H11
G
B
A
Attuatori elettrici
Electric actuator
57
D
17
C
31
75.9
84
31
30 60
E
modello - model
EA0035
EA0070
EA0130
EA0240
A
137
137
157,6
157,6
B
109
109
129,6
129,6
dimensioni - dimensions
C
D
E
132
136
160
163,5
190
190
221,6
221,6
G
74
74
90,5
90,5
84
84
93
93
F
Q
03-05-07
05-07
05-07-10
07-10
14
14
17
22
Kg
3,6
3,8
7,2
7,5
codici di ordinazione attuatore Actuators ordering codes
EA ---- -Coppia Torque
0035 = 35 Nm
0070 = 70 Nm
0130 = 130 Nm
0240 = 240 Nm
Alimentazione elettrica Voltage
A4 = 115 Vac 50/60 Hz
A5 = 230 Vac 50/60 Hz
U2 = Vac/dc universale universal
C2 = 24 Vac
--
00
Connettore
Connector
C0 = connettore diritto
C0 = straight connector
P0 = connettore a pipa
P0 = pipe connector
Codici ed accessori attuatore elettrico “EA” on-off Codes and options electrical actuator “EA” on-off
Voltaggio Voltage
MODELLO MODEL
230V 50/60 Hz
115V 50/60 Hz
24Vac/dc universale universal
24V dc
EA0035
F03-F05-F07
EA0035A5C000
EA0035A4C000
EA0035U2C000
EA0035C2C000
Taglie di attuatori e relativi codici Sizes and actuator codes
EA0070
EA0130
EA0240
F05-F07
F05-F07-F10
F07-F10
EA0070A5C000
EA0070A4C000
EA0070U2C000
EA0070C2C000
EA0130A5C000
EA0130A4C000
EA0130U2C000
EA0130C2C000
EA0240A5C000
EA0240A4C000
EA0240U2C000
EA0240C2C000
90
diagrammi di funzionamento EA0035
EA0035 working diagrams
andamento coppia/assorbimento motore
torque/motor input
A
sec.
3,5
andamento coppia/tempo di manovra a coppia costante per tutti i 90ϒ di lavoro
torque/operation time with steady torque for all 90ϒ
14
3
24 Vac/dc alimen. ac
24 Vac/dc alimen. dc
2,5
24 Vdc
2
24 Vdc/ac alimentato dc
10
230 o 115 Vac 50/60 Hz
24 Vdc
8
1,5
1
115 Vac 50/60 Hz
0,5
230 Vac 50/60 Hz
0
Attuatori elettrici
Electric actuator
24 Vdc/ac alimentato ac
12
+10
+20
+30
+40
+35
6
4
Nm
+45
0
+10
+20
+30
Nm
+40 +45
+35
Limite di impiego in ED 50%
Limit of use in ED 50%
Limite di impiego in ED 50%
Limit of use in ED 50%
diagrammi di funzionamento ea0070
ea0070 working diagrams
andamento coppia/assorbimento motore
torque/motor input
A
24 Vac/dc alimen. ac
24 Vac/dc alimen. dc
3,5
24 Vdc/ac alimentato ac
18
24 Vdc
3
sec.
andamento coppia/tempo di manovra a coppia costante per tutti i 90° di lavoro
torque/operation time with steady torque for all 90°
24 Vdc/ac alimentato dc
16
2,5
24 Vdc
14
2
12
1,5
1
115 Vac 50/60 Hz
0,5
8
230 Vac 50/60 Hz
0
115 Vac 50/60 Hz
230 Vac 50/60 Hz
10
+20
+40
+60
+70
0
Nm
+80 +85
+20
+40
+60
+70
Limite di impiego in ED 50%
Limit of use in ED 50%
Nm
+80 +85
Limite di impiego in ED 50%
Limit of use in ED 50%
diagrammi di funzionamento ea0130
ea0130 working diagrams
andamento coppia/assorbimento motore
torque/motor input
A
3,5
24 Vac/dc alimen. ac
24 Vac/dc alimen. dc
3
24 Vdc
2
115 Vac 50/60 Hz
1
230 Vac 50/60 Hz
0,5
0
+40
+80
+120
+160
Nm
di impiego in ED 50%
+130 Limite
Limit of use in ED 50%
91
18
24 Vdc/ac alimentato ac
16
2,5
1,5
sec.
andamento coppia/tempo di manovra a coppia costante per tutti i 90° di lavoro
torque/operation time with steady torque for all 90°
14
24 Vdc/ac alimentato dc
12
24 Vdc
230 o 115 Vac 50/60 Hz
10
8
0
+40
+80
+120
+130
+160
Nm
Limite di impiego in ED 50%
Limit of use in ED 50%
diagrammi di funzionamento ea0240
ea0240 working diagrams
andamento coppia/assorbimento motore
torque/motor input
A
sec.
7
6
24 Vac/dc alimen. ac
5
24 Vdc
24 Vac/dc alimen. dc
andamento coppia/tempo di manovra a coppia costante per tutti i 90ϒ di lavoro
torque/operation time with steady torque for all 90ϒ
30
25
24 Vdc/ac alimentato ac
20
4
24 Vdc/ac alimentato dc
24 Vdc
230 Vac 50/60 Hz
115 Vac 50/60 Hz
15
3
2
10
115 Vac 50/60 Hz
1
5
230 Vac 50/60 Hz
+75
+225
+150
0
Nm
+280
50
100
150
200
250
280
Nm
Attuatori elettrici
Electric actuator
0
di impiego in ED 50%
240 Limite
Limit of use in ED 50%
di impiego in ED 50%
+240 Limite
Limit of use in ED 50%
ALIMENTAZIONE
~
1
24V
AC/DC
~
2
COMMON
COMUNE
1
CONTATTI AUSILIARI
2
OPEN
APERTO
3
LS AUX 1
2
AUXILIARY
LIMIT SWITCHES
3
FINECORSA AUSILIARI
LS AUX 2
4
4
CLOSE
CHIUSO
5
6
Voltage/Tensione max :
AC 48V, DC 74V.
6
SPACE HEATER
RESISTENZA ANTICONDENSA
7
ACTUATOR /
2
ALIMENTAZIONE
L.S. CLOSED /
1
electric wiring
for 24 Vac/dc - 24 Vdc supply
Load/Portata :
max 3A, min 1mA.
5
7
~
APERTO
Schema elettrico
di collegamento per
alimentazione 24 Vac/dc - 24 Vdc
- EXAMPLE OF EXTERNAL CIRCUIT - ESEMPIO DI CIRCUITO ESTERNO -
VAC
L.S. OPEN/
M
4
1
24V
AC/DC
CHIUSO
3
AUXILIARY CONTACT /
NON VOLTAGE CONTACT OUTPUT
CONTATTI PER FINECORSA AUSILIARI
4
L.S. CLOSE/
2
POWER SUPPLY /
3
1
ATTUATORE
CHIUSO
1
C
THERMAL PROTECTOR
PROTEZIONE TERMOSTATICA
M
2
3
4
2
3
CLOSE
CHIUSO
~
- EXAMPLE OF EXTERNAL CIRCUIT - ESEMPIO DI CIRCUITO ESTERNO -
6
7
L.S. OPEN /
APERTO
Schema elettrico
di collegamento per
alimentazione 115 - 230 Vac
4
2
LS AUX 1
AUXILIARY
LIMIT SWITCHES
3
4
4
5
VAC
CONTATTI AUSILIARI
OPEN
APERTO
3
1
1
AUXILIARY CONTACT /
NON VOLTAGE
CONTACT OUTPUT
CONTATTI PER
FINECORSA AUSILIARI
COMMON
COMUNE
POWER SUPPLY /
MOTOR
5
6
FINECORSA AUSILIARI
LS AUX 2
Voltage/Tensione :
max 250V.
Load/Portata :
max 3A, min 1mA.
electric wiring
for 115 - 230 Vac supply
SPACE HEATER
RESISTENZA ANTICONDENSA
7
ACTUATOR /
ATTUATORE
