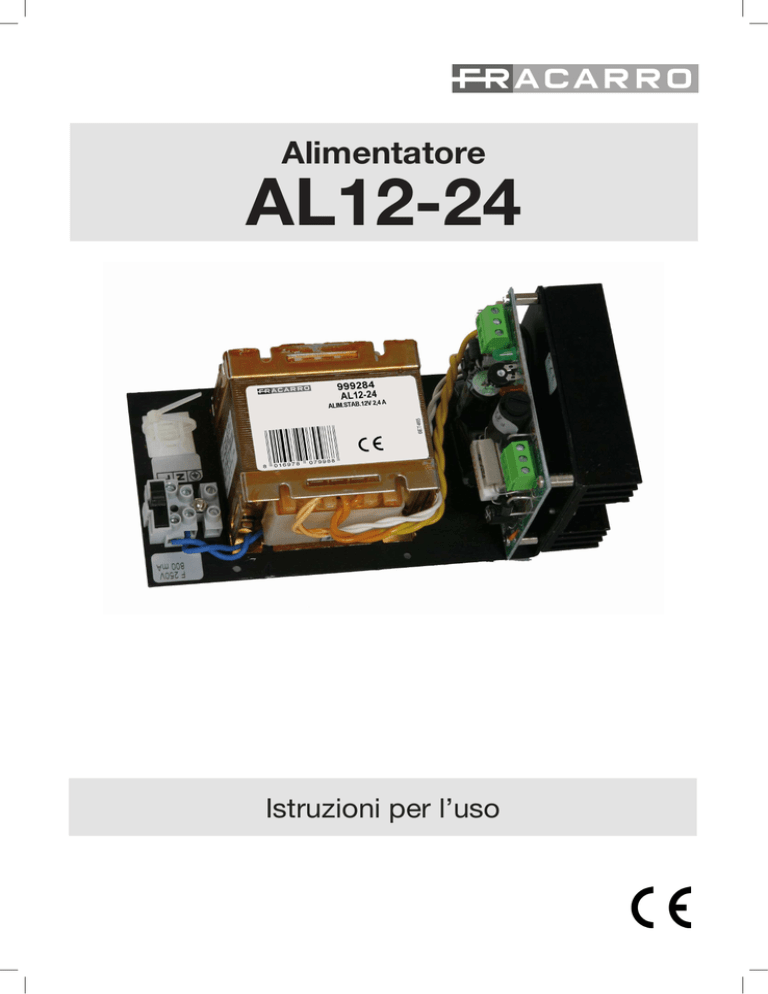

AL12-24 - Fracarro

Alimentatore
AL12-24
Istruzioni per l’uso
DESCRIZIONE DEL PRODOTTO
CARATTERISTICHE GENERALI
L’alimentatore caricabatteria AL12 – 24 è stato progettato per risultare idoneo all’impiego con tutti
i tipi di apparecchiature, siano esse elettriche o elettroniche, dove sia necessaria una fonte di alimentazione in CC esterna alle stesse.
L’impiego più frequente dell’unità e quello di fungere da alimentatore, con batterie in tampone, per
dispositivi ausiliari e rivelatori attivi utilizzati nei sistemi di sicurezza, ma può essere agevolmente
impiegata come fonte di alimentazione per piccoli motori in CC, elettrovalvole per apparecchiature
pneumatiche, moduli di interfaccia relè, ecc., purché vengano rispettati i limiti indicati nelle SPECIFICHE TECNICHE riportate nel presente manuale.
CARATTERISTICHE FUNZIONALI
L’alimentatore è composto da un blocchetto integrato di morsetti di accesso e protezione della
linea AC, connesso ad un trasformatore di tipo a doppia gola e doppio isolamento, dal quale viene
ottenuta una tensione raddrizzata e livellata, alla quale fa seguito un circuito di regolatore serie di
tipo fold-back. Dal circuito di regolazione si ottiene una tensione di uscita stabilizzata e protetta
contro il corto circuito. La curva caratteristica della Vu di uscita in funzione della Iu di uscita è rappresentata in fig.2. La regolazione della tensione di uscita viene eseguita in fabbrica in modo da
ottenere la corretta tensione di uscita con il massimo carico ammissibile. Ogni singolo alimentatore
viene sottoposto ad un ciclo di invecchiamento o “burn-in”, in modo da garantire l’integrità elettrica
del prodotto.
I cavi di collegamento dovranno essere di tipo schermato e gli schermi dovranno essere collegati
a massa.
Le batterie dovranno essere di classe HB.
AVVERTENZE PER LA SICUREZZA
L’installazione dell’alimentatore deve essere eseguita da personale qualificato in conformità alle
leggi e normative locali sulla sicurezza e nel rispetto della Legge 46/90 (Legge 5 Marzo 1990, n°
46). Il prodotto è di Classe I, secondo la norma EN 60950 e, per tale ragione, deve essere collegato,
attraverso la sua presa, alla terra di protezione della rete di alimentazione (PE – Protective Earthing)
tenendo conto delle indicazioni riportate nel capitolo “INSTALLAZIONE DEL PRODOTTO”.
Avvertenze per l’installazione
• Il prodotto non deve essere esposto a gocciolamento o a spruzzi d’acqua e va pertanto installato in un ambiente asciutto, all’interno di edifici.
• Installare l’alimentatore in un contenitore meccanico con grado di protezione minimo IP30, in
modo da evitare contatti accidentali con le parti a tensione pericolosa (tensioni superiori ai 60
Vcc, secondo la CEI EN 60950).
• I morsetti di uscita devono essere collegati solamente a circuiti utilizzatori che non operino a
tensione pericolosa.
In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato utilizzando dispositivi, cavi e connettori che consentano di rispettare i requisiti imposti da tale direttiva per
le installazioni fisse.
IMPORTANTE: togliere l’alimentazione prima di effettuare interventi di manutenzione sul prodotto.
Solo personale addestrato e autorizzato può intervenire sul prodotto. In caso di guasto non tentate
di riparare il prodotto altrimenti la garanzia non sarà più valida.
INSTALLAZIONE DEL PRODOTTO
Installare l’apparecchio in un contenitore con grado di protezione minimo IP30.
Eseguire le connessioni secondo le indicazioni riportate nella legenda di fig. 1.
Si raccomanda di installare, a monte del gruppo di alimentazione , un interruttore bipolare per
il sezionamento elettrico della tensione di alimentazione 230Vca. Tale interruttore dovrà essere
di tipo differenziale magnetotermico (es. 6A id<30mA) in modo da fornire la protezione contro il
cortocircuito ed il guasto verso terra. L’interruttore dovrà essere installato in un punto facilmente
accessibile.
Si rammenta che il gruppo di alimentazione deve essere installato esclusivamente in ambienti al
riparo da agenti atmosferici.
COLLEGAMENTI
F1
M3
M1
F2
FF1
L6
PA
L5
M2
M O D B . A L 138V 24
M1 - Ingresso Tensione di Rete
: Ingresso della Terra di Sicurezza e Protezione
N: Ingresso della Linea: Neutro
L: Ingresso della Linea: Fase
M2 - Uscita per la Connessione del Carico
-V: Morsetto di connessione del Carico-Polo Negativo
R: Uscita presenza rete
+V: Morsetto di connessione del Carico-Polo Positivo
M3 - Uscita per la Connessione della Batteria
-VB: Morsetto di connessione della Batteria-Polo Negativo
PR: Uscita presenza tensione uscita alimentazione
+VB: Morsetto di connessione della Batteria-Polo Positivo
INDICATORI DI STATO
L5: Led Verde, Indicatore della Presenza Rete
L6: Led Rosso: Indicatore Presenza Tensione di Uscita
PROTEZIONI
F1: Fusibile rapido da 0.8A 250V a protezione dell’accesso rete.
F2: Fusibile rapido da 4.0A 250V a protezione della batteria.
POTENZIOMETRI DI REGOLAZIONE - ASSOLUTAMENTE DA NON MANOMETTERE!
PA: Potenziometro di regolazione della tensione di uscita. Regolazione di fabbrica.
ACCESSORI
FF1 : Fascette di fissaggio dei cavi della Linea AC in ingresso al gruppo di alimentazione
SPECIFICHE TECNICHE
F igura 3
(C urva caratteristica di uscita dellʼalimentatore )
Vu
(Vcc )
13.80
12.50
10.00
CURVA CARATTERISTICA DI USCITA
DELL’ALIMENTATORE
7.50
Icc ≤0.6Iu
5.00
2.50
(Tipica)
0.5
1.0
1.5
2.0
2.4 2.5
3.0
Iu
(A)
CARATTERISTICHE MECCANICHE
Dimensioni: Peso: mm 90(h) x 175(l) x 94(p)
Kg 1,65
CARATTERISTICHE AMBIENTALI
Temperatura di funzionamento: Temperatura d’immagazzinamento: Umidità relativa: Ambienti di installazione: da + 5 °C a + 40 °C
da - 20 °C a + 70 °C
da 5 % a 85 %
al riparo da agenti atmosferici
CONFORMITÀ ALLE DIRETTIVE EUROPEE
Il prodotto è conforme alle norme EN 50130-4, EN 61000-6-3 (direttiva europea 2004/108/EC – EMC) ed
EN 60950 (direttiva europea 2006/95/EC – LVD).
Fracarro Radioindustrie S.p.A. - Via Cazzaro n.3 - 31033 Castelfranco Veneto (TV) - ITALIA Tel: +39 0423 7361 - Fax: +39 0423 736220
Società soggetta a direzione e coordinamento di CAMI S.r.l. - partita IVA 02399120266
Fracarro France S.A.S. - 7/14 rue du Fossé Blanc Bâtiment C1 - 92230 Gennevilliers - FRANCE Tel: +33 1 47283419 - Fax: +33 1 47283421
Fracarro Iberica - Poligono Táctica, “Ciudad de los negocios” c/2A n°4 - 46980 Paterna - Valencia - ESPAÑA Tel. +34/961340104 - Fax +34/961340691
Fracarro (UK) - Ltd, Unit A, Ibex House, Keller Close, Kiln Farm, Milton Keynes MK11 3LL - UK Tel: +44(0)1908 571571 - Fax: +44(0)1908 571570
Fracarro Tecnologia e Antenas de Televisao - Lda Rua Alexandre Herculano, n°1-1°B, Edifício Central Park 2795-242 Linda-a-Velha PORTUGAL
Tel: + 351 21 415 68 00 - Fax+ 351 21 415 68 09
www.fracarro.com [email protected]
AL12-24 rev.0 17/07/2008
Tensione di alimentazione: 230Vca +10% / -15%
Frequenza nominale di alimentazione: 50- 60Hz
Tensione nominale di uscita massima: 13,80Vdc
Corrente massima erogata: 2,40A
Corrente massima di cortocircuito: 1,2 A tipica
Corrente massima erogabile ad apparecchi esterni: 2.15A con batteria da 7.2Ah; 2A con batteria da 12Ah; 1.8A con batteria da 27Ah
Corrente massima assorbita a Iacmax: 400mA
Ripple a pieno carico: < 50mVpp
Stabilità Vu per variazioni di Iu da 10% a 100%: +/- 0,8 %
Stabilità Vu per variazioni di Iu da 0% a 100%: +/- 1.5%
Protezione inversione di polarità: mediante diodo di potenza
Disaccoppiamento Vu da Vbatt. : mediante diodo di potenza
