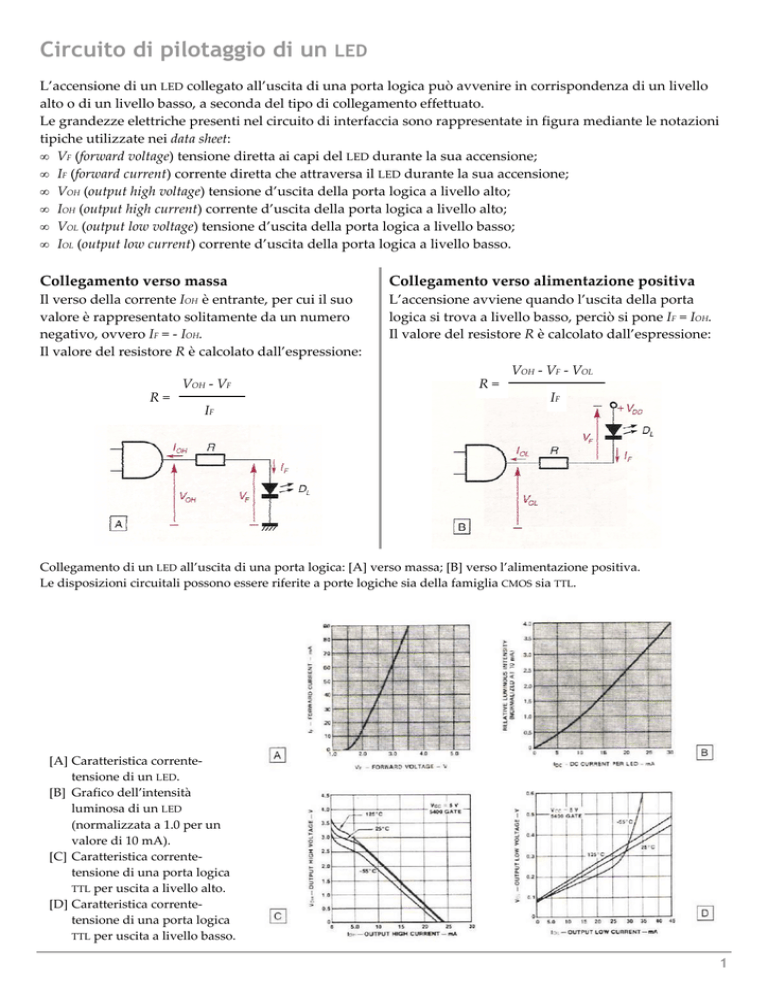

Circuito di pilotaggio di un LED
L’accensione di un LED collegato all’uscita di una porta logica può avvenire in corrispondenza di un livello
alto o di un livello basso, a seconda del tipo di collegamento effettuato.
Le grandezze elettriche presenti nel circuito di interfaccia sono rappresentate in figura mediante le notazioni
tipiche utilizzate nei data sheet:
• VF (forward voltage) tensione diretta ai capi del LED durante la sua accensione;
• IF (forward current) corrente diretta che attraversa il LED durante la sua accensione;
• VOH (output high voltage) tensione d’uscita della porta logica a livello alto;
• IOH (output high current) corrente d’uscita della porta logica a livello alto;
• VOL (output low voltage) tensione d’uscita della porta logica a livello basso;
• IOL (output low current) corrente d’uscita della porta logica a livello basso.
Collegamento verso massa
Collegamento verso alimentazione positiva
Il verso della corrente IOH è entrante, per cui il suo
valore è rappresentato solitamente da un numero
negativo, ovvero IF = - IOH.
Il valore del resistore R è calcolato dall’espressione:
L’accensione avviene quando l’uscita della porta
logica si trova a livello basso, perciò si pone IF = IOH.
Il valore del resistore R è calcolato dall’espressione:
VOH - VF - VOL
VOH - VF
R=
R=
IF
IF
Collegamento di un LED all’uscita di una porta logica: [A] verso massa; [B] verso l’alimentazione positiva.
Le disposizioni circuitali possono essere riferite a porte logiche sia della famiglia CMOS sia TTL.
[A] Caratteristica correntetensione di un LED.
[B] Grafico dell’intensità
luminosa di un LED
(normalizzata a 1.0 per un
valore di 10 mA).
[C] Caratteristica correntetensione di una porta logica
TTL per uscita a livello alto.
[D] Caratteristica correntetensione di una porta logica
TTL per uscita a livello basso.
1
Esercizio
Facendo riferimento alla disposizione circuitale con collegamento del LED verso massa, dimensionare opportunamente la R per l’accensione prendendo in considerazione i tre valori tipici di alimentazione VDD riportati
nella tabella sottostante relativa ai principali parametri della serie C-MOS.
