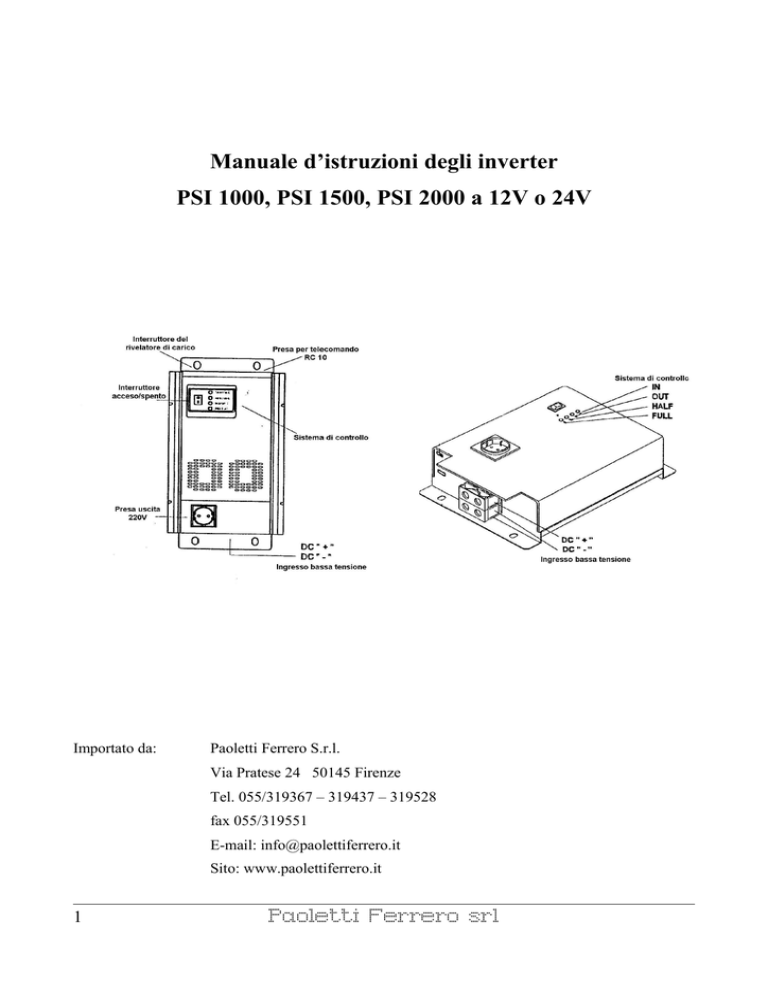

Manuale d’istruzioni degli inverter
PSI 1000, PSI 1500, PSI 2000 a 12V o 24V
Importato da:
Paoletti Ferrero S.r.l.
Via Pratese 24 50145 Firenze
Tel. 055/319367 – 319437 – 319528
fax 055/319551
E-mail: [email protected]
Sito: www.paolettiferrero.it
1
Paoletti Ferrero srl
CARATTERISTICHE
MODELLO
POTENZA D’USCITA
Continua
Massima
Di picco
INGRESSO
Sistema a 12V
Sistema a 24V
USCITA
Tensione
Frequenza
Forma d’onda
Rendimento
PROTEZIONI
Sistema soft-start
Inversione di polarità
Spegnimento per batteria scarica
Spegnimento in assenza di carico
Protezione di sovratensione in
ingresso
Sovraccarico in uscita
Sovrariscaldamento
PHYSICAL
Possibilità di telecomando a
distanza
Nessuna interferenza su apparecchi
televisivi o monitor
Ventilazione
Peso
Grandezza (cm) LxWxH
PSI-1000
PSI-1500
PSI-2000
920W
1000W
2600W
1350W
1500W
4500W
1800W
2000W
6000W
12VDC nominale
12VDC nominale
funzionamento=(11-15V)
24VDC nominale
funzionamento=(11-15V)
24VDC nominale
funzionamento=(20-30V)
funzionamento=(20-30V)
220~230VAC RMS ± 5%
50Hz ± 3%
Sinusoidale modificata corretta
90%
230VAC RMS ± 5%
50Hz ± 3%
Sinusoidale modificata corretta
90%
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Si
Ventilatore con partenza automatica per
Ventilatore con partenza automatica per
riscaldamento
3,7 Kgs
34x22x10
riscaldamento
4,3Kgs
38x25x11
5,2Kgs
41x27x11
Caratteristiche soggette a cambiamenti senza preavviso.
Principio di funzionamento degli inverter “SOFT START” mod. PSI 1000, PSI 1500, PSI
2000.
Gli inverter con circuito “soft start” sono inverter “intelligenti”. Infatti prima di generare il 220V
fanno un controllo di carico collegato e solo se è tutto a posto danno tensione in uscita.
Questo controllo richiede circa 10 secondi. La tensione d’uscita, inoltre non compare
sull’utilizzatore immediatamente dopo il controllo, ma aumenta in maniera lineare da zero a 220V
in 2/3 secondi.
Ciò fa si che quando è collegato un motore, un frigorifero, un condizionatore, o comunque un carico
induttivo non viene richiesta all’inverter la fortissima corrente di spunto che normalmente questi tipi
di utilizzatori richiedono alla partenza, in quanto la tensione di 220V viene data, come abbiamo
detto gradualmente.
2
Paoletti Ferrero srl
Indicazioni e sistema di controllo (indicazioni a LED)
Led verde acceso (IN): ingresso regolare della bassa tensione
Led verde acceso (OUT): uscita regolare del 220V
Led giallo acceso (HALF): uscita a ½ carico a 220V
Led rosso acceso (FULL): uscita a pieno carico a 220V (fino al 90%)
Funzionamento normale:
Per collegare l'inverter rivolgetevi a del personale qualificato: un elettricista un elettrauto.
Collegate l’inverter alla batteria, collegate il carico, scattate l’interruttore d’accensione; si accenderà
il led verde “DC Normal” (se non si accende vuol dire che la batteria è troppo alta o troppo bassa).
Dopo 10/15 secondi si accenderà il led verde “AC Normal”; il circuito “Soft start” ha completato il
test; l’inverter dà il 220V in uscita, tutto funziona regolarmente .
Attraverso il led giallo e rosso potrete controllare a quale livello di potenza il vostro inverter sta
funzionando.
Per risparmiare energia, gli inverter serie PSI possono spegnersi dopo un minuto se non c’è
collegato un carico. Per attivare questa funzione dovete commutare l’interruttore NO LOAD
DETECT ON/OFF sulla posizione ON (interruttore rivelatore di carico). Per farlo funzionare
nuovamente spengete e riaccendete l'inverter.
Norme di funzionamento:
Per un buon funzionamento degli inverter serie PSI posizionateli sempre in un luogo asciutto
specialmente se vengono montati su barche e con temperatura preferibilmente compresa tra i 15 e
25C°.
Montateli distanti almeno 10 cm da ogni oggetto così da permettere la ventilazione dell’aria.
Precauzioni:
1) E’ opportuno scollegare gli inverter quando non vengono utilizzati per diverso tempo.
2) Non utilizzare gli inverter vicini a materiali infiammabili o sorgenti di gas ecc.
3) Non utilizzare gli inverter in circuiti che utilizzano il positivo come massa.
4) Non collegare in parallelo alla linea elettrica.
5) Attenzione: quando gli inverter sono utilizzati a pieno carico, la scatola esterna può riscaldarsi.
3
Paoletti Ferrero srl
Protezioni:
Attenzione: la protezione al cortocircuito è valida al momento dell'accensione dell'inverter,
durante il funzionamento non ha più efficacia. È obbligatorio per evitare guasti accendere
sempre prima l'utilizzatore poi l'inverter così che possa fare il controllo del carico.
Gli inverter serie PSI hanno diversi tipi di protezioni per evitare che si danneggino:
Se la tensione è troppo alta: l’inverter non lavora; se la tensione supera i 15 Volt per l’inverter con
tensione nominale 12V e ugualmente se l’inverter è a 24 Volt non lavora con tensioni superiori a
30V.
L’inverter si spegne automaticamente, se la batteria scende sotto i 10V (per inverter a 12V) e sotto i
20V (per inverter 24V)
In caso di sovraccarico l’inverter va in protezione automaticamente e riparte sempre
automaticamente se il carico viene ridotto.
L’inverter va in protezione se la temperatura supera i 70C° ripartirà automaticamente quando scende
sotto i 50C°
Gli inverter della serie PSI sono isolati tra l'ingresso e l'uscita.
Cause di non funzionamento e rimedi
Se non esce tensione a 220V
Causa possibile
Falso contatto sulla batteria
Tensione di batteria bassa
Carico eccessivo
Fusibile interno bruciato
Spegnimento per riscaldamento
Bassa tensione d’uscita
e
Rimedio
Controllare i cavi e i collegamenti
Batteria da ricaricare
Riducete il carico, controllate che il carico non ecceda la portata
dell’inverter
Sostituitelo con uno analogo
Assicurarsi che il carico non ecceda la portata dell’inverter
Sovraccarico
Ridurre il carico
Controllare che la tensione
Bassa tensione d’ingresso
d’alimentazione sia almeno 11,5
per il 12V e 23V per i modelli a
24V che i cavi siano
sufficientemente grossi.
Attenzione: L’inverter genera una tensione a 220V. E’ pericoloso aprirlo se è collegato alla
batteria.
4
Paoletti Ferrero srl
Avvertenza: Misura della tensione d’uscita (nota per esperti). La forma d’onda della tensione
d’uscita a 220V dell’inverter è una sinusoide modificata. Per misurare il valore
dobbiamo utilizzare uno strumento a vero valore efficace (TRUE RMS). Se
utilizziamo uno strumento tradizionale, segnerà 170/180V anziché 220/230V.
Uso con motori elettrici:
un motore alla partenza ha un assorbimento molto superiore al valore
di targhetta. Dobbiamo utilizzare un inverter con potenza almeno 4 volte superiore
all’assorbimento del motore stesso. Ugualmente se l’inverter “non parte” al momento
dell'accensione è perché non è sufficiente per azionare quel tipo di motore.
Uso con condizionatori e frigoriferi:
Gli inverter serie PSI sono particolarmente adatti per l’uso su condizionatori e frigoriferi. Infatti,
come abbiamo detto, sono a partenza lenta, quindi hanno tutti quei vantaggi che abbiamo detto nel
paragrafo uso con motori elettrici.
Uso con lampade fluorescenti:
Gli inverter possono funzionare tranquillamente con lampade fluorescenti elettroniche a basso
consumo con attacco a vite (E27/E14) od ad innesto (G24).
Attenzione : non possono essere utilizzati con lampade fluorescenti a tubo. Infatti questo tipo di
lampada funziona con un reattore di grosse dimensioni che al momento dell’innesco può sviluppare
tensioni veramente elevate che possono danneggiare l’elettronica dell’inverter.
Tabella della sezione dei cavi isolati in PVC occorrenti per collegare gli inverter serie PSI alla
batteria. La sezione è calcolata per una lunghezza di 2/3 mt.
Modello
Tensione
Corrente necessaria alla
Sezione cavi
PSI 1000
PSI 1000
PSI 1500
PSI 1500
PSI 2000
PSI 2000
12V
24V
12V
24V
12V
24V
massima potenza
83A
42A
125A
62A
165A
83A
25 mq
10 mq
50 mq
16 mq
70 mq
25 mq
Uso del telecomando RC 10/S:
Gli inverter serie PSI possono essere comandati a distanza (10 mt) con il telecomando RC10/S.
Possono essere accesi, spenti e controllo di tensione in ingresso, uscita e carico.
