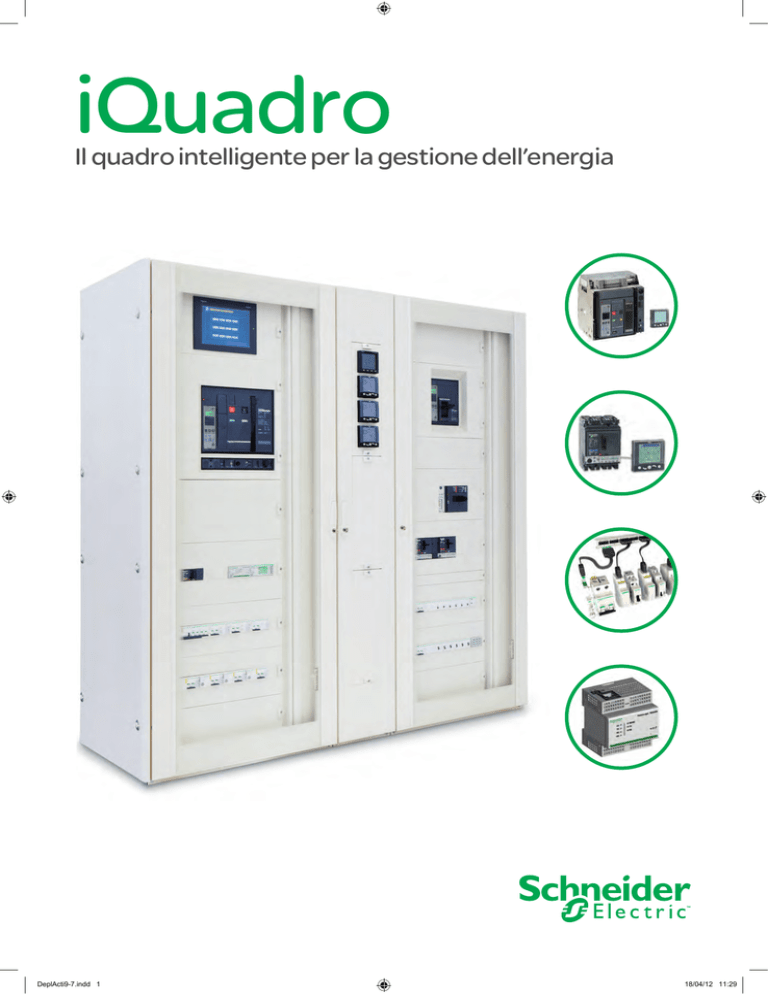

Il quadro intelligente per la gestione dell`energia

iQuadro
Il quadro intelligente per la gestione dell’energia
TM
DeplActi9-7.indd 1
18/04/12 11:29
iQuadro
Nuove
tecnologie
disponibili
Quadro
di distribuzione
elettrica
Il quadro intelligente
per la gestione dell’energia
2
DeplActi9-7.indd 2
18/04/12 11:29
iQuadro ottimizza l’efficienza
e l’affidabilità del tuo sistema
di distribuzione elettrica
Controllo e monitoraggio energetico
del tuo impianto a portata di mano
La chiave per la gestione dell’energia
è l’utilizzo della tecnologia
La gestione intelligente dell’energia è la chiave per ottimizzare il suo utilizzo
e ridurre gli sprechi.
Oggi, grazie alle innovazioni tecnologiche e alla nostra esperienza sono
disponibili soluzioni che permettono di ottenere il meglio dall’impianto elettrico.
iQuadro va oltre il concetto di quadro elettrico tradizionale
Il ruolo del quadro elettrico è quello di distribuire la potenza elettrica
garantendo nel contempo la sicurezza delle persone e delle cose, ma questa
“azione” non può rimanere isolata.
In un tale contesto il ruolo del quadro di bassa tensione cambia,
transformandosi in un quadro di controllo e di gestione dell’energia a servizio
dell’efficienza dell’impianto: un quadro intelligente.
In iQuadro anche i dispositivi di protezione integrano funzioni di misura
dell’energia, comando e comunicazione, permettendo un controllo totale
del sistema di distribuzione elettrica.
Informazioni chiave sull’impianto e grandi vantaggi
in una soluzione semplice
iQuadro è il nuovo concetto di quadro elettrico, che permette all’utente
di avere a disposizione una serie di informazioni fondamentali per la gestione
dell’impianto: le regolazioni dei dispositivi di protezione, il tipo di guasto che ha
causato lo sgancio di un dispositivo, lo stato dell’installazione prima del fuori
servizio, la possibilità di gestire un distacco-riattacco carichi, oltre che tutte
le misure delle energie e delle potenze consumate.
Grazie all’utilizzo delle nuove soluzioni Schneider Electric l’utente ha in
possesso tutti gli elementi per:
- intraprendere azioni per migliorare i consumi
- ripartire i costi energetici per ogni attività, dipartimento
- ottimizzare e pianificare preventivamente la manutenzione
- analizzare profili di carico
- prevenire costosi fuori servizio
- individuare gli sprechi
- migliorare l’affidabilità dell’impianto
- intervenire in modo mirato a fronte di un problema grazie ad una precisa
diagnostica degli eventi.
3
DeplActi9-7.indd 3
18/04/12 11:29
Dal quadro elettrico tradiziona
il quadro intelligente per la ge
L’efficienza alla portata di tutti
In soli 10 anni Schneider Elctric
ha rivoluzionato il concetto
di quadro elettrico
Compact NS,
Masterpact
e unità di controllo
Micrologic
Prisma Plus
Misura conveniente dell’energia
disponibile anche in remoto
Il punto di riferimento
per la distribuzione elettrica
Grazie alla nuova unità
di controllo Micrologic E,
compatibile con Compact
NS630b/3200 e Masterpact,
è possibile visualizzare le
informazioni energetiche in modo
rapido, semplice e sicuro.
La disponibilità, l’affidabilità, la modularità
e la facilità di manutenzione hanno
contraddistinto questa soluzione sul mercato.
Gradualmente è stato arricchito con nuovi
dispositivi per raccogliere ed acquisire le
informazioni energetiche diventando così una
reale soluzione di gestione dell’energia. Col
tempo tutte le apparecchiature Schneider
Electric sono diventate comunicanti verso
sistemi di supervisione, sia in impianti
industriali che nel terziario.
Dal quadro elettrico tradizionale
2000 2005
Display fronte quadro
La comunicazione nei nuovi
Micrologic E è sempre integrata
e permette inoltre di collegare il
display fronte quadro FDM121,
come nei Compact NSX.
2008
2011
Compact NSX
Misura e comunicazione integrata
PowerLogic
Strumenti di misura
Ampia gamma di multimetri per offrire soluzioni complete
per coprire tutte le esigenze di gestione.
Possibilità di lettura dei dati energetici:
• diretta sul display di un PM710 o un PM810
• tramite un sistema di supervisione per tutti gli strumenti
comunicanti
Con le sue funzioni integrate di misura
e di comunicazione modbus sempre
disponibile, Compact NSX offre di più
di una semplice protezione: si trasforma
in un’apparecchiatura per la gestione
dell’energia.
Misure di energia, correnti e tensioni,
informazioni sulla manutenzione e
cronodatazione degli eventi sono
disponibili sia a livello locale che in remoto.
4
DeplActi9-7.indd 4
18/04/12 11:29
onale a iQuadro:
gestione dell’energia
Acti 9: la nuova generazione
di apparecchi modulari
Monitoraggio, misura e comando remoto estesi
alle file modulari
Con il sistema di comunicazione Acti 9 è semplice
e immediato creare un’infrastruttura per gestire in
remoto l’impianto elettrico: dalla fase di progettazione,
passando per la realizzazione del quadro per arrivare
all’integrazione al supervisore.
2012
… al quadro comunicante: iQuadro
EGX300
Gateway con
server integrato
Nuovi contatori
di energia iEM3000
e multimetri PM3200
Per consultare facilmente
e senza software aggiuntivi,
l’andamento dei consumi
e individuare gli sprechi
dell’impianto.
Nuove soluzioni modulari
per un monitoraggio preciso
ed affidabile, disponibili anche
con comunicazione modbus integrata
e con certificazione MID.
Energy Operation Online
La gestione energetica diventa per tutti
Trasmetti tutte le informazioni raccolte da iQuadro,
sia dagli strumenti di misura che da apparecchi
di protezione con misura e comunicazione
integrata; attraverso un gateway EGX300 su
qualsiasi computer, smartphone o iPad avrai
accesso a tutti i tuoi dati energetici.
5
DeplActi9-7.indd 5
18/04/12 11:29
La soluzione per il controllo
e la gestione dell’energia
Con iQuadro l’efficienza entra nel quadro
di bassa tensione
iQuadro integra la comunicazione
nel quadro di bassa tensione
per il controllo semplice e totale
dei dati energetici principali come
consumo, qualità dell’energia,
controllo degli stati e dei comandi
Unità
di controllo
Micrologic E
• Misure delle energie
e comunicazione
sempre disponibile,
• possibilità di visione
locale dei dati grazie al
display fronte quadro,
• informazione
sugli sganci e sugli
allarmi utili per la
manutenzione e la
gestione.
Compact NSX:
molto più
di un semplice
interruttore
Gli interruttori Compact
NSX sono equipaggiati
con le unità di controllo
Micrologic, che
assicurano:
• una protezione
altamente affidabile
e una misura
estremamente precisa,
• un risparmio notevole
di spazio all’interno del
quadro e ridotti tempi di
installazione,
• la capacità di gestire
al meglio l’impianto
elettrico.
Acti 9
Attiva la tua
efficienza
Con Acti 9 Smartlink,
gli ausiliari dedicati
ed i collegamenti
prefabbricati, avrete
a portata di mano
tutti i dati su rete
modbus per poter
governare l’impianto
nel modo più efficiente
direttamente dal pc.
Potrete:
• monitorare gli stati,
• comandare le
partenze modulari,
• analizzare i consumi
energetici.
Gateway EGX300
Magelis HMI
• Consente di
visualizzare le misure in
tempo reale e gli storici
attraverso pagine
HTML precaricate e
configurabili,
• include la
possibilità di inviare
automaticamente
al vostro PC i dati
memorizzati (tramite
e-mail o FTP),
• permette di
connettersi e inviare
dati al portale Energy
Operation Online.
I pannelli operatore
Magelis HMI
consentono:
• il dialogo con tutte
le apparecchiature
presenti nel quadro,
• la registrazione e
la segnalazione di
eventuali allarmi,
• l’accesso
all’applicativo HMI da
remoto.
6
DeplActi9-7.indd 6
19/04/12 09:03
Informazioni essenziali
sul consumo energetico
e sullo stato del mio impianto
a portata di mano
È ormai un dato di fatto che la gestione efficace dell’energia
sia diventata una priorità per tutti gli impianti.
iQuadro è il punto da cui partire per fare efficienza: una soluzione
integrata che garantisce controllo, comando e monitoraggio.
Grazie ad Energy Operation Online le informazioni energetiche
provenienti dall’impianto sono a disposizione in modo rapido ed
immediato senza la necessità di software aggiuntivo.
Ethernet
Energy Operation Online
TCP/IP
Gateway
EGX300
Visita il sito
Compact NSX
www.schneider-electric.it/energyonline.page
Scarica l’App per il tuo iPad
> L’analisi dei dati
permette di individuare
le aree e gli interventi di
miglioramento.
> Allocazione dei costi.
> Benchmarking
multisito.
> Normalizzazione
dei consumi rispetto alla
superficie o al clima
> Generazione di report
su periodi dinamici che
si aggiornano di giorno
in giorno e che
permettono di analizzare
l’intervallo temporale in
corso.
RS485
modbus
Masterpact
Vantaggi
Un’architettura completa per la gestione dell’energia
Acti 9
PowerLogic
> Dalla comunicazione
al comando remoto
• Il sistema di
comunicazione Acti 9
consente di comandare
in remoto i dispositivi
modulari che controllano
i diversi circuiti. In
questo modo è possibile
creare un’infrastruttura
di controllo e comando
remoto bidirezionale. È
possibile vedere lo stato
dell’impianto e operare
su di esso direttamente
da un sistema di
supervisione. Tutto ciò
in modo estremamente
semplice e veloce.
7
DeplActi9-7.indd 7
18/04/12 11:29
L’organizzazione commerciale Schneider Electric
Aree
Sedi
Nord Ovest
Via Orbetello, 140
- Piemonte (escluse Novara
10148 TORINO
e Verbania)
Tel. 0112281211 - Fax 0112281311
- Valle d’Aosta - Liguria
- Sardegna
Uffici
Centro Val Lerone
Via Val Lerone, 21/68
16011 ARENZANO (GE)
Tel. 0109135469 - Fax 0109113288
Lombardia Ovest
Via Zambeletti, 25
- Milano, Varese, Como
20021 BARANZATE (MI)
- Lecco, Sondrio, Novara
Tel. 023820631 - Fax 0238206325
- Verbania, Pavia, Lodi
Lombardia Est
Via Circonvallazione Est, 1
- Bergamo, Brescia, Mantova 24040 STEZZANO (BG)
- Cremona, Piacenza
Tel. 0354152494 - Fax 0354152932
Nord Est
Centro Direzionale Padova 1
- Veneto
Via Savelli, 120
- Friuli Venezia Giulia
35100 PADOVA
- Trentino Alto Adige
Tel. 0498062811 - Fax 0498062850
Emilia Romagna - Marche
Via G. di Vittorio, 21
Via Gagarin, 208
(esclusa Piacenza)
40013 CASTEL MAGGIORE (BO)
61100 PESARO
Tel. 051708111 - Fax 051708222
Tel. 0721425411 - Fax 0721425425
Toscana - Umbria
Via Pratese, 167
50145 FIRENZE
Tel. 0553026711 - Fax 0553026725
Via delle Industrie, 29
06083 BASTIA UMBRA (PG)
Tel. 0758002105 - Fax 0758001603
Centro
Via Vincenzo Lamaro, 13
S.P. 231 Km 1+890
- Lazio 00173 ROMA 70026 MODUGNO (BA)
- Abruzzo
Tel. 0672652711 - Fax 0672652777
Tel. 0805360411 - Fax 0805360425
- Molise
- Basilicata (solo Matera) - Puglia
Sud
SP Circumvallazione Esterna di Napoli Via Trinacria, 7
- Calabria
80020 CASAVATORE (NA)
95030 TREMESTIERI ETNEO (CT)
- Campania
Tel. 0817360611 - 0817360601 - Fax 0817360625 Tel. 0954037911 - Fax 0954037925
- Sicilia
- Basilicata (solo Potenza) Make the most of your energySM
Schneider Electric S.p.A.
Sede Legale e Direzione Centrale
Via Circonvallazione Est, 1
24040 Stezzano (BG)
www.schneider-electric.com
Supporto amministrativo
Tel. 011 4073333
TM
Supporto tecnico
Tel. 011 2281203
©2011 Schneider Electric. All Rights Reserved. Schneider Electric, Acti 9, and Make the most of your energy are trademarks owned by Schneider Electric
Industries SAS or its affiliated companies. All other trademarks are property of their respective owners. 998-2915-IT
LEES DPB 208 AI
DeplActi9-7.indd 8
1-0412-15B
18/04/12 11:29
