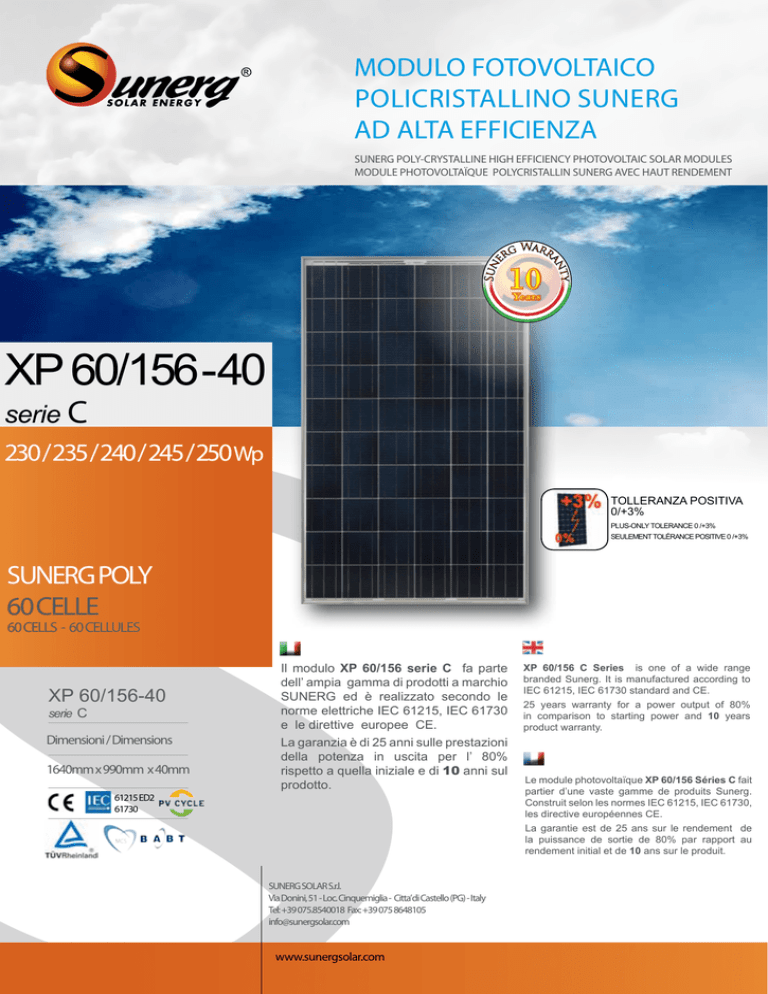

XP 60/156-40 - Edilportale

MODULO FOTOVOLTAICO
poliCRISTALLINO SUNERG
AD ALTA EFFICIENZA
SUNERG POLY-CRYSTALLINE HIGH EFFICIENCY PHOTOVOLTAIC SOLAR MODULES
MODULE PHOTOVOLTAÏQUE POLYCRISTALLIN SUNERG AVEC HAUT RENDEMENT
10
Ye a r s
XP 60/156 -40
serie C
230 / 235 / 240 / 245 / 250 Wp
TOLLERANZA POSITIVA
0/+3%
PLUS-ONLY TOLERANCE 0 /+3%
SEULEMENT TOLéRANCE POSITIVE 0 /+3%
SUNERG POLY
60 CELLE
60 CELLS - 60 CELLULES
XP 60/156-40
serie C
Dimensioni / Dimensions
1640mm x 990mm x 40mm
61215 ED2
61730
Il modulo XP 60/156 serie C fa parte
dell’ ampia gamma di prodotti a marchio
SUNERG ed è realizzato secondo le
norme elettriche IEC 61215, IEC 61730
e le direttive europee CE.
La garanzia è di 25 anni sulle prestazioni
della potenza in uscita per l’ 80%
rispetto a quella iniziale e di 10 anni sul
prodotto.
SUNERG SOLAR S.r.l.
Via Donini, 51 - Loc. Cinquemiglia - Citta’di Castello (PG) - Italy
Tel: +39 075.8540018 Fax: +39 075 8648105
[email protected]
www.sunergsolar.com
XP 60/156 C Series is one of a wide range
branded Sunerg. It is manufactured according to
IEC 61215, IEC 61730 standard and CE.
25 years warranty for a power output of 80%
in comparison to starting power and 10 years
product warranty.
Le module photovoltaïque XP 60/156 Séries C fait
partier d’une vaste gamme de produits Sunerg.
Construit selon les normes IEC 61215, IEC 61730,
les directive européennes CE.
La garantie est de 25 ans sur le rendement de
la puissance de sortie de 80% par rapport au
rendement initial et de 10 ans sur le produit.
MODULO FOTOVOLTAICO
poliCRISTALLINO SUNERG
AD ALTA EFFICIENZA
SUNERG POLY-CRYSTALLINE HIGH EFFICIENCY PHOTOVOLTAIC SOLAR MODULES
MODULE PHOTOVOLTAÏQUE POLYCRISTALLIN SUNERG AVEC HAUT RENDEMENT
cARATTERISTICHE Elettriche
ELECTRICAL CHARACTERISTICS
CARACTéRISTIQUES éLECTRIQUES
Tensione circuito aperto(Voc)
Open-circuit Voltage (Voc) -Tension circuit ouvert (Voc)
Tensione a Pmax (Vmp)
Voltage at Pmax (Vmp)-Tension de fonct. optimale (Vmp)
Corrente di corto circuito (Isc)
Short-circuit current (Isc) - Intensité de court-cicuit (Isc)
Corrente a Pmax. (Imp)
Current at Pmax (Imp) - Intensitè de fonct. optimale (Imp)
Potenza di picco (Pmax) 0 /+3% *
Peak Power (Pmax) 0 / +3% * - Puissance max. (Pmax) 0 /+3% *
Efficienza modulo
Module Efficiency - Rendement du module
Temperatura d’esercizio
Operating Temperature - Température de fonctionnement
Tensione massima di sistema
Maximum Voltage - Tension maximale du Système
Portata fusibile in serie
Maximum series Fuse rating - Calibre unitaire des fusibles en série
XP 60/156-230 -40
XP 60/156-235 -40
XP 60/156-240 -40
XP 60/156-245 -40
XP 60/156-250 -40
36,7 V
36,8 V
36,9 V
37,1 V
37,3 V
29,4 V
29,5 V
29,6 V
29,7 V
29,9V
8,52 A
8,59 A
8,67 A
8,74 A
8,81 A
7,83 A
7,97 A
8,11 A
8,25 A
8,36 A
230 Wp
235 Wp
240 Wp
245 Wp
250 Wp
14,17%
14,47%
14,78%
15,09%
15,40%
-40°C - +85°C
-40°C - +85°C
-40°C - +85°C
-40°C - +85°C
-40°C - +85°C
1000 V DC
1000 V DC
1000 V DC
1000 V DC
1000 V DC
20A
20A
20A
20A
20A
* irraggiamento1000 w/m2, temperatura modulo 25°C , AM= 1.5
DISEGNO TECNICO / TECHNICAL DRAWING / DESSINTECHNIQUE
* Irradiance1000 w/m2, module temperature 25°C , AM= 1.5
*éclairement énergétique 1000 w/m2, temperature du module 25°C , AM= 1.5
CARATTERISTICHE DI TEMPERATURA
Coefficiente temperatura (Pmax)
Temperature coeffcient of (Pmax)- Coefficient température de (Pmax)
-0,408 %/ °C
Coefficiente temperatura di Voc
(Voc) temperature coefficient - Coefficient température de (Voc)
-0,292 %/ °C
Coefficiente temperatura di (Isc)
0,045 %/ °C
(Isc) temperature coefficient - Coefficient température de (Isc)
CARATTERISTICHE MECCANICHE
mechanical characteristic
caractéristiques mécaniques
Cella solare
Solar Cell - Cellule Solaire
Numero di celle
Poly 156mm x 156 mm
Number of cells - Nombre de cellules
60 (6 x 10)
Dimensioni
1640mm x 990mm x 40mm
Dimensions - Dimensions
Peso
Weight - Poids
Kg 19.1
Vetro frontale
sp. 3.2mm, vetro temperato - th. 3.2mm, tempered glass - ép. 3.2mm, verre trempé
Telaio
Lega d’ alluminio anodizzato - Anodized aluminum alloy - Alliage d’ aluminium anodisé
Scatola di giunzione
IP 65, 6 diodi - IP 65, 6 diodes - IP 65, 6 diodes
Front glass - Verre face avant
Frame - Châssis
Junction box - Boîte de dérivation
Cavi d’uscita
Output cables - Câbles de sortie
Cavo E317230-C PV wire 1x4mm2 lunghezze simmetriche (+) 0.9mt (-) 0.9mt
Cable E317230-C PV wire 1x4mm2 - symmetric lengths (+) 0.9mt (-) 0.9mt
Câble E317230-C PV wire 1x4mm2 - longueurs symétriques (+) 0.9mt (-) 0.9mt
Sunerg S.r.l. si riserva il diritto di apportare modifiche ai dati tecnici del prodotto in qualsiasi momento.
temperature CHARACTERISTICS
CARACTéRISTIQUES DE TEMPéRATURE
10/2012
Rev 12.6
www.sunergsolar.com
