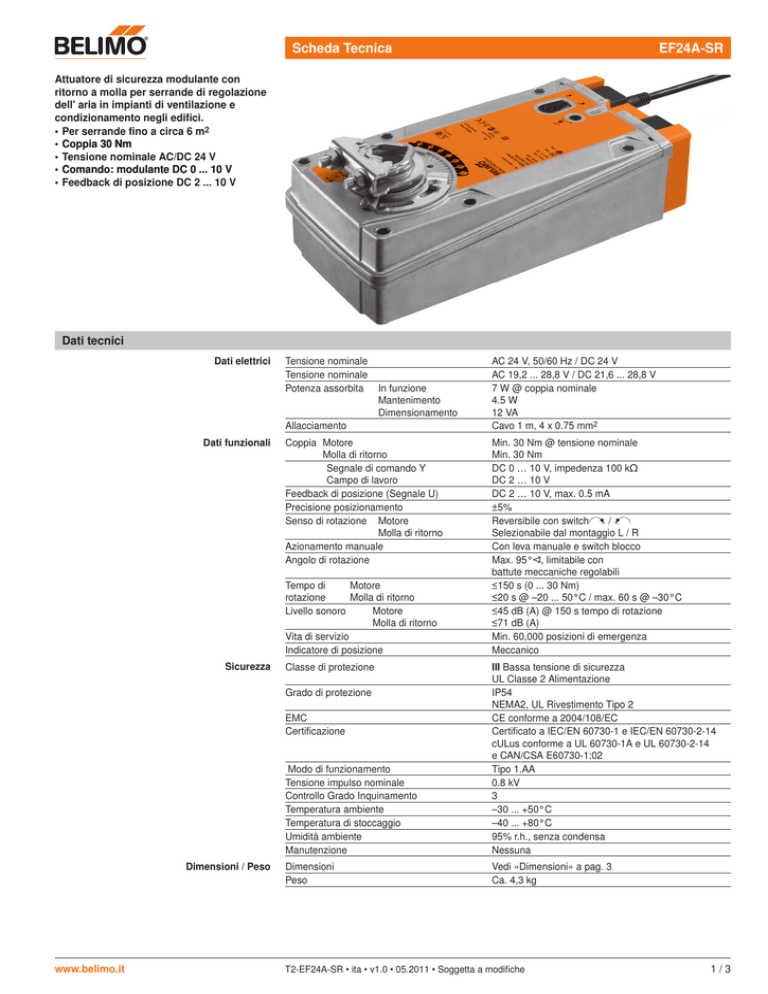

Scheda Tecnica EF24A-SR

Scheda Tecnica
EF24A-SR
Attuatore di sicurezza modulante con
ritorno a molla per serrande di regolazione
dell' aria in impianti di ventilazione e
condizionamento negli edifici.
•Per serrande fino a circa 6 m2
•�������
Coppia� 30
��� Nm
��
•Tensione nominale AC/DC 24 V
•���������
Comando: modulante
�������������
DC 0
�� ...
���� 10
��� V
�
•Feedback di posizione DC 2 ... 10 V
Dati tecnici
Dati elettrici
Dati funzionali
Tensione nominale
Tensione nominale
Potenza assorbita In funzione
Mantenimento
Dimensionamento
Allacciamento
AC 24 V, 50/60 Hz / DC 24 V
AC 19,2 ... 28,8 V / DC 21,6 ... 28,8 V
7 W @ coppia nominale
4.5 W
12 VA
Cavo 1 m, 4 x 0.75 mm2
Coppia Motore
Molla di ritorno
Segnale di comando Y
Campo di lavoro
Feedback di posizione (Segnale U)
Precisione posizionamento
Senso di rotazione Motore
Molla di ritorno
Azionamento manuale
Angolo di rotazione
Min. 30 Nm @ tensione nominale
Min. 30 Nm
DC 0 … 10 V, impedenza 100 k�
DC 2 … 10 V
DC 2 … 10 V, max. 0.5 mA
±5%
Reversibile con switch
/
Selezionabile dal montaggio L / R
Con leva manuale e switch blocco
Max. 95° , limitabile con
battute meccaniche regolabili
≤150 s (0 ... 30 Nm)
≤20 s @ –20 ... 50°C / max. 60 s @ –30°C
≤45 dB (A) @ 150 s tempo di rotazione
≤71 dB (A)
Min. 60,000 posizioni di emergenza
Meccanico
Tempo di
Motore
rotazione
Molla di ritorno
Livello sonoro
Motore
Molla di ritorno
Vita di servizio
Indicatore di posizione
Sicurezza
Classe di protezione
Modo di funzionamento
Tensione impulso nominale
Controllo Grado Inquinamento
Temperatura ambiente
Temperatura di stoccaggio
Umidità ambiente
Manutenzione
III Bassa tensione di sicurezza
UL Classe 2 Alimentazione
IP54
NEMA2, UL Rivestimento Tipo 2
CE conforme a 2004/108/EC
Certificato a IEC/EN 60730-1 e IEC/EN 60730-2-14
cULus conforme a UL 60730-1A e UL 60730-2-14
e CAN/CSA E60730-1:02
Tipo 1.AA
0.8 kV
3
–30 ... +50°C
–40 ... +80°C
95% r.h., senza condensa
Nessuna
Dimensioni
Peso
Vedi «Dimensioni» a pag. 3
Ca. 4,3 kg
Grado di protezione
EMC
Certificazione
Dimensioni / Peso
www.belimo.it
T2-EF24A-SR • ita • v1.0 • 05.2011 • Soggetta a modifiche
/3
EF24A-SR
Attuatore modulante con ritorno a molla, AC/DC 24 V, 30 Nm
Note di sicurezza
!
• L'attuatore non può essere utilizzato al di fuori dei previsti campi applicativi, specialmente su
aeroplani o trasporti aerei di ogni tipo.
• Deve essere installato solamente da personale qualificato. Durante l'assemblaggio dovrà
essere rispettata qualsiasi direttiva di legge o normativa disposta dalle autorità.
• Il dispositivo può essere aperto solo presso la sede di produzione. Non contiene parti
riparabili o sostituibili dall'utente.
• Il cavo non deve essere rimosso dalla periferica.
• Quando si calcola la forza di azionamento necessaria, andranno osservate le specifiche
fornite dal costruttore delle serrande (sezione, disegni, posizione d'installazione), così come le
caratteristiche del flusso dell'aria.
• Il dispositivo contiene componenti elettrici ed elettronici e non può essere smaltito con i
normali rifiuti domestici. Vanno rispettate tutte le normative locali sullo smaltimento.
Caratteristiche del prodotto
Modo di funzionamento
Montaggio semplice e diretto
Stabilizzatore del morsetto
Importante
!
Lo stabilizzatore deve comunque
essere utilizzato quando il morsetto di montaggio
universale viene montato sul lato opposto per la
presenza di un perno corto o di <20 mm
L’attuatore è controllato tramite un segnale di comando standard DC 0 ... 10 V e apre fino alla
posizione indicata da questo segnale caricando contemporaneamente la molla. La serranda
torna in posizione di sicurezza con la forza della molla quando viene interrotta l'alimentazione.
Montaggio semplice e diretto sul perno della serranda tramite morsetto universale, fornito di
barra anti torsione per prevenire la rotazione dell'attuatore.
Il servomotore con ritorno a molla è dotato di un adattatore per rendere maggiormente stabile
l' accoppiamento tra perno della serranda , e morsetto dell' attuatore.
Questo è composto da due supporti circolari in plastica e, a seconda della situazione di
montaggio e del diametro del perno, deve essere lasciato al suo posto oppure parzialmente o
completamente rimosso.
Installazione su perni lunghi:
• L' uso dello stabilizzatore è necessario con installazoni dove il perno è particolarmente lungo e
con diametro da 12...20mm.
• L'uso dello stabilizzatore non è necessario con perno lungo ma con diametro da 21...26,7 mm,
e può essere rimosso.
Installazione con perno corto:
• La necessità dello stabilizzatore non è indispensabile con installazioni dove c'è il perno corto;
quindi può essere rimosso o – se la lunghezza del perno lo permette – lasciarlo.
Per ulteriori informazioni, vedere le istruzioni di montaggio.
Azionamento manuale
Angolo di rotazione regolabile
Alta affidabilità funzionale
Azionamento manuale della serranda con leva manuale, bloccabile in qualsiasi posizione con
switch.
Regolabile tramite battute meccaniche di fine corsa.
L'attuatore è protetto da sovraccarico, non necessita di fine corsa elettrici e si ferma
automaticamente al raggiungimento delle battute meccaniche.
Installazione elettrica
T
–
~
Schemi elettrici
Note
• Alimentazione da trasformatore di sicurezza !
• È possibile il collegamento in parallelo di più
attuatori. Considerare gli assorbimenti elettrici.
+
Y
U
1
2
3
DC 0 … 10 V
DC 2 … 10 V
5
Colore dei fili:
1 = nero
2 = rosso
3 = bianco
5 = arancione
Senso di rotazione
L
Y=0 Y=0
/3
R
Y=0 Y=0
T2-EF24A-SR • ita • v1.0 • 05.2011 • Soggetta a modifiche
www.belimo.it
EF24A-SR
Attuatore modulante con ritorno a molla, AC/DC 24 V, 30 Nm
Accessori
Accessori elettrici
Accessori meccanici
Descrizione
Scheda tecnica
SBG24 Regolatore di campo
Trasduttori di posizione SGA24, SGE24 e SGF24
Indicazione digitale di posizione ZAD24
T2 - SBG24
T2 - SG..24
T2 - ZAD24
Vari accessori
Dimensioni [mm]
12.5
13.5
Lunghezza
12 ... 26,7 >12 < 25,2
12 ... 26,7 >12 < 25,2
112
≥117
≥20
138
Perno della
serranda
80
27
Schemi dimensionali
12 ... 22 mm
12 ... 18 mm
35
50
35
143
188
238
272
322
22 ... 26.7 mm
www.belimo.it
12 ... 18 mm
T2-EF24A-SR • ita • v1.0 • 05.2011 • Soggetta a modifiche
/3
71305-00001.A
EF..A..
A
B
≥ 117
12 ... 22 mm
12 ... 18 mm
≥ 20
mm
22 ... 26.7 mm
12 ... 18 mm
12 ... 22 mm
12 ... 18 mm
22 ... 26.7 mm
12 ... 18 mm
mm
< 26.7 mm
< 20 mm
< 16 mm
0
.1
.2
1
.3
.9
.4
.8
.5
.6
.7
0
.1
.2
1
.3
.9
.4
0= Y
0= Y
.6
.7
< 26.7 mm
< 20 mm
< 16 mm
www.belimo.it
.8
.5
M2-EF..A.. • v1.0 • 05.2011
0=Y
0=Y
/3
EF..A..
40 ... 100%
1
.9
.8
.7
.6
13
15 Nm
Y=0
INOX
∅ 12
mm
25 Nm
Y=0
Y=0
Y=0
IP 66 / NEMA 4
6.5 mm
≤ 2.5 mm2
2 Nm
2
∅ 22.6 mm
2
/3
M2-EF..A.. • v1.0 • 05.2011
www.belimo.it
EF..A..
~
T
1
T
–
+
–
1
2
~
AC 24 V / DC 24 V
+
230 V
24 V
+ 230 V
+ 24 V
230 V
24 V
+ 24 V
+ 230 V
S1 S2 S3 S4 S5 S6
2
A = 10%
EF24A
AC 100 ... 240 V
!
N
1
L
N
2
1
EF230A
T
1
<B
>A
>B
B = 10 ... 90%
L
230 V
24 V
+ 230 V
+ 24 V
230 V
24 V
+ 24 V
+ 230 V
�
S1 S2 S3 S4 S5 S6
2
<A
<B
>A
>B
B = 10 ... 90%
EF230A-S2
~
–
<A
EF24A-S2
A = 10%
AC 24 V / DC 24 V
�
+
2
3
Y
U
DC 0 … 10 V
DC 2 … 10 V
Y
U
DC 0 … 10 V
DC 2 … 10 V
5
EF24A-SR
EF24A-MF
T
L
Y=0 Y=0
R
1
~
–
+
2
3
Y=0 Y=0
5
230 V
24 V
+ 230 V
+ 24 V
230 V
24 V
+ 24 V
+ 230 V
�
S1 S2 S3 S4 S5 S6
A = 10%
EF24A-SR
EF24A-SR-S2
EF24A-SR-S2
www.belimo.it
M2-EF..A.. • v1.0 • 05.2011
<A
<B
>A
>B
B = 10 ... 90%
