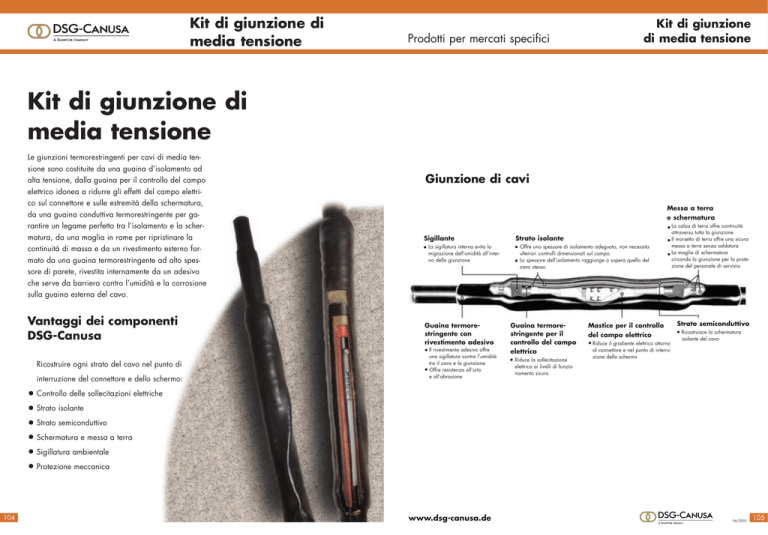

Le giunzioni termorestringenti per cavi di media tensione sono costituite da una guaina d’isolamento ad
alta tensione, dalla guaina per il controllo del campo
elettrico idonea a ridurre gli effetti del campo elettrico sul connettore e sulle estremità della schermatura,
da una guaina conduttiva termorestringente per garantire un legame perfetto tra l’isolamento e la schermatura, da una maglia in rame per ripristinare la
continuità di massa e da un rivestimento esterno formato da una guaina termorestringente ad alto spessore di parete, rivestita internamente da un adesivo
che serve da barriera contro l’umidità e la corrosione
sulla guaina esterna del cavo.
Vantaggi dei componenti
DSG-Canusa
Ricostruire ogni strato del cavo nel punto di
interruzione del connettore e dello schermo:
Giunzione di cavi
Messa a terra
e schermatura
• La calza di terra offre continuità
Sigillante
• La sigillatura interna evita la
migrazione dell’umidità all’interno della giunzione
Guaina termorestringente con
rivestimento adesivo
• Il rivestimento adesivo offre
una sigillatura contro l’umidità
tra il cavo e la giunzione
• Offre resistenza all’urto
e all’abrasione
Strato isolante
• Offre uno spessore di isolamento adeguato, non necessita
•
ulteriori controlli dimensionati sul campo.
Lo spessore dell’isolamento raggiunge o supera quello del
cavo stesso.
Guaina termorestringente per il
controllo del campo
elettrico
• Riduce la sollecitazione
attraverso tutta la giunzione
• Il morsetto di terra offre una sicura
messa a terra senza saldatura
• La maglia di schermatura
circonda la giunzione per la protezione del personale di servizio
Strato semiconduttivo
Mastice per il controllo
Ricostruisce la schermatura
•
del campo elettrico
isolante del cavo
• Riduce il gradiente elettrico attorno
al connettore e nel punto di interruzione dello schermo
elettrica ai livelli di funzionamento sicuro
• Controllo delle sollecitazioni elettriche
• Strato isolante
• Strato semiconduttivo
• Schermatura e messa a terra
• Sigillatura ambientale
• Protezione meccanica
