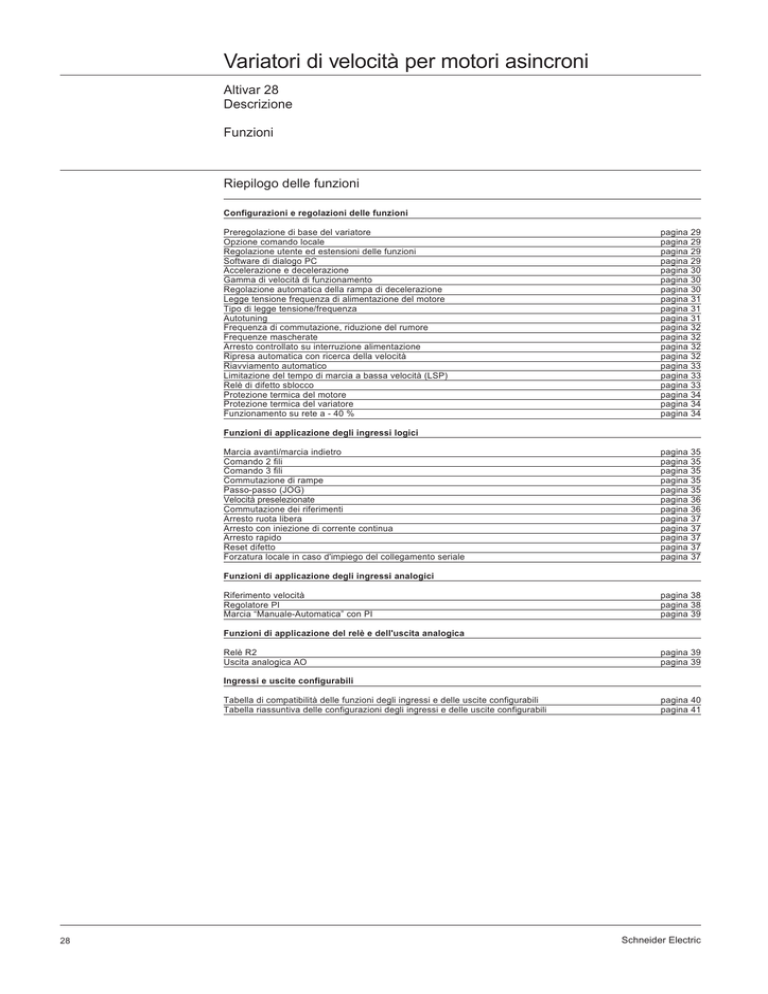

Variatori di velocità per motori asincroni

Variatori di velocità per motori asincroni
Altivar 28
Descrizione
Funzioni
Riepilogo delle funzioni
Configurazioni e regolazioni delle funzioni
Preregolazione di base del variatore
Opzione comando locale
Regolazione utente ed estensioni delle funzioni
Software di dialogo PC
Accelerazione e decelerazione
Gamma di velocità di funzionamento
Regolazione automatica della rampa di decelerazione
Legge tensione frequenza di alimentazione del motore
Tipo di legge tensione/frequenza
Autotuning
Frequenza di commutazione, riduzione del rumore
Frequenze mascherate
Arresto controllato su interruzione alimentazione
Ripresa automatica con ricerca della velocità
Riavviamento automatico
Limitazione del tempo di marcia a bassa velocità (LSP)
Relè di difetto sblocco
Protezione termica del motore
Protezione termica del variatore
Funzionamento su rete a - 40 %
pagina 29
pagina 29
pagina 29
pagina 29
pagina 30
pagina 30
pagina 30
pagina 31
pagina 31
pagina 31
pagina 32
pagina 32
pagina 32
pagina 32
pagina 33
pagina 33
pagina 33
pagina 34
pagina 34
pagina 34
Funzioni di applicazione degli ingressi logici
Marcia avanti/marcia indietro
Comando 2 fili
Comando 3 fili
Commutazione di rampe
Passo-passo (JOG)
Velocità preselezionate
Commutazione dei riferimenti
Arresto ruota libera
Arresto con iniezione di corrente continua
Arresto rapido
Reset difetto
Forzatura locale in caso d'impiego del collegamento seriale
pagina 35
pagina 35
pagina 35
pagina 35
pagina 35
pagina 36
pagina 36
pagina 37
pagina 37
pagina 37
pagina 37
pagina 37
Funzioni di applicazione degli ingressi analogici
Riferimento velocità
Regolatore PI
Marcia “Manuale-Automatica” con PI
pagina 38
pagina 38
pagina 39
Funzioni di applicazione del relè e dell'uscita analogica
Relè R2
Uscita analogica AO
pagina 39
pagina 39
Ingressi e uscite configurabili
Tabella di compatibilità delle funzioni degli ingressi e delle uscite configurabili
Tabella riassuntiva delle configurazioni degli ingressi e delle uscite configurabili
28
pagina 40
pagina 41
Schneider Electric
Variatori di velocità per motori asincroni
Altivar 28
Configurazione e regolazioni delle funzioni
Descrizione
Preregolazione di base del variatore
Il variatore è fornito pronto all'impiego per la maggior parte delle applicazioni, con le seguenti funzioni e regolazioni:
-
rete: 50 Hz,
tensione motore: 230 V (ATV28iiiiM2) o 400 V (ATV28iiiiN4),
rampe: 3 secondi,
piccola velocità: 0 Hz, grande velocità: 50 Hz,
corrente termica motore = corrente nominale variatore,
corrente di frenatura con iniezione all'arresto = 0,7 corrente nominale variatore, per 0,5 secondi,
funzionamento a coppia costante con controllo vettoriale di flusso senza trasduttore,
ingressi logici:
2 sensi di marcia (LI1, LI2), comando 2 fili,
4 velocità preselezionate (LI3, LI4): 0 Hz, 10 Hz, 15 Hz, 50 Hz,
ingressi analogici:
AI1 riferimento velocità 0 + 10 V,
AI2 (0 + 10 V) o AIC (0, 20 mA) sommatore di AI1,
relè R2: riferimento velocità raggiunto,
uscita analogica AO: frequenza motore,
regolazione automatica della rampa di decelerazione in caso di frenatura eccessiva,
frequenza di commutazione 4 kHz,
frequenza aleatoria.
Opzione comando locale
Questa opzione comprende un potenziometro di regolazione e da l'accesso a 2 pulsanti supplementari sul variatore:
- pulsante RUN: comanda la messa sotto tensione del motore. Il senso di marcia è determinato da un parametro del menu
regolazione,
- pulsante STOP/RESET: comanda l'arresto del motore e la cancellazione (reset) di eventuali difetti.
Il riferimento riportato dal potenziometro viene sommato all'ingresso analogico AI1.
L'installazione dell'opzione di comando locale comporta una regolazione di base particolare di alcuni ingressi/uscite:
- LI1 = no: non riconfigurabile,
- da LI2 a LI4: 8 velocità preselezionate, riconfigurabili.
Regolazione utente ed estensione delle funzioni
Il display di visualizzazione e i pulsanti consentono la modifica delle regolazioni e l'estensione delle funzioni descritte
in dettaglio nelle pagine seguenti.
Il ritorno alla preregolazione di base è sempre accessibile in modo semplice e veloce.
Software partenza-motore
Funzione:
Il software di interconnessione PC permette di stabilire un collegamento RS 232 C tra l'Altivar ed un PC .
Il software contenuto nel CD-ROM offre i seguenti vantaggi:
- visualizzazione dei messaggi in chiaro e in più lingue,
- preparazione del lavoro in laboratorio senza che l'Altivar sia collegato al PC,
- salvataggio delle configurazioni e delle regolazioni su dischetto o hard disk e successivo caricamento sul variatore,
- possibilità di stampa su carta,
- recupero dei file Altivar 18 per il trasferimento sull'Altivar 28.
Schneider Electric
29
Variatori di velocità per motori asincroni
Altivar 28
Configurazione e regolazioni delle funzioni
Descrizione (segue)
Gamma di velocità di funzionamento
Funzione:
Determinazione dei 2 limiti di frequenza HSP (grande velocità) e LSP (piccola velocità) che definiscono la gamma di
velocità consentita dalla macchina nelle condizioni reali d'impiego.
Applicazioni:
Tutte le applicazioni. Assicurarsi che la regolazione HSP sia adatta al motore.
Regolazioni:
f (Hz)
HSP
LSP
LSP: da 0 a HSP, preregolazione di base 0
HSP: LSP a 400 Hz, preregolazione di base 50
riferimento
0V
0 mA
4 mA
XmA
10 V
20 mA
20 mA
YmA
Rampe di accelerazione e di decelerazione
Le rampe di accelerazione e di decelerazione lineari sono regolabili separatamente da 0,05 a 3600 secondi.
Preregolazione di base: 3 secondi.
Commutazione delle rampe
Funzione:
Commutazione di 2 tempi di rampa in accelerazione e decelerazione, regolabili separatamente.
Comando: 1 ingresso logico da configurare, o 1 soglia di frequenza da determinare.
Applicazioni:
Movimentazione con avviamento ed accostamento dolce.
Macchine con correzione di velocità rapida ad un regime stabilito.
Regolazioni:
Accelerazione e decelerazione.
Esempio di commutazione con l'ingresso LI4
f(Hz)
Accelerazione 1 e decelerazione 1:
- regolazione da 0,05 a 3600 s,
- preregolazione 3 s.
GV
Acc 2
Acc 1
Dec 2
Dec 1
t
Avanti
1
o
Indietro 0
Accelerazione 2 e decelerazione 2:
- regolazione da 0,05 a 3600 s,
- preregolazione 5 s.
t
1
LI4 0
30
t
Schneider Electric
Variatori di velocità per motori asincroni
Altivar 28
Configurazione e regolazioni delle funzioni
Descrizione (segue)
Adattamento automatico della rampa di decelerazione
Funzione:
Adattamento automatico dei tempi della rampa di decelerazione, se la regolazione iniziale è troppo bassa tenuto conto
dell'inerzia del carico. Questa funzione evita un eventuale blocco del variatore in caso di frenatura eccessiva.
Applicazioni:
Tutte le applicazioni che non richiedono precisione di arresto e che non utilizzano resistenza di frenatura.
Regolazione:
Si o no. Preregolazione di base: si.
La funzione di adattamento automatico deve essere disattivata in caso di macchine con posizionamento di arresto su
rampa e con resistenza di frenatura.
Legge tensione/frequenza di alimentazione del motore
Funzione:
Determinazione dei valori limite della legge tensione/frequenza in funzione delle caratteristiche della rete di alimentazione,
del motore e dell'applicazione.
Applicazioni:
Tutte le applicazioni a coppia costante o a coppia variabile con o senza sovravelocità.
Punti di regolazione:
Per prima cosa deve essere regolata la frequenza base bFr corrispondente alla rete (preregolazione di base: 50 Hz).
- FrS : frequenza nominale del motore (in Hz).
- UnS : tensione nominale del motore (in V).
- tFr : fre quenza massima di uscita del variatore (in Hz).
Regolazioni:
UnS:
- variatori ATV-28iiiiM2: 200-230-240, preregolazione di base 230,
- variatori ATV-28iiiiN4: 380-400-460-500, preregolazione di base 400 se bFr = 50, o 460 se bFr = 60.
FrS: da 40 a 400 preregolazione di base = bFr.
tFr: da 40 a 400 preregolazione di base 1,2 bFr.
Nota: la preregolazione di base 60 Hz di tFr può essere mantenuta anche con rete e motore 50 Hz dal momento che si
tratta di una sicurezza della regolazione HSP.
Tipo di legge tensione/frequenza
Funzione:
Adattamento della legge tensione/frequenza all'applicazione per ottimizzare le prestazioni.
Applicazioni:
- Applicazioni a coppia costante (macchine con medio carico a bassa velocità) con motori in parallelo o motori speciali
(es.: a gabbia resistente): legge L.
- Applicazioni a coppia variabile (pompe, ventilatori): legge P.
- Macchine con carico rilevante a bassa velocità , macchine a cicli rapidi, funzionamento con controllo vettoriale di flusso
(senza trasduttore): legge n.
- Risparmio energetico, per macchine a variazioni lente di coppia e di velocità: legge nLd. la tensione è automaticamente
ridotta al minimo in funzione della coppia necessaria.
Punti di regolazione:
UFr: correzione della legge tensione/frequenza mediante modifica della compensazione RI.
Regolazioni:
- Legge L, n, nLd, o P, preregolazione di base n.
- UFr: Da 0 a 100, preregolazione di base 20.
Da 20 a 0: riduzione della coppia disponibile a bassa velocità.
Da 20 a 100: aumento della coppia disponibile a bassa velocità.
Autotuning (per legge tensione/frequenza “controllo vettoriale di flusso” n o “risparmio energetico” nLd)
La funzione autotuning si effettua all'arresto con comando volontario attraverso il terminale di regolazione integrato. Il
variatore effettua una misura automatica dei parametri motore ed una regolazione dei parametri variatore corrispondenti.
Applicazioni:
Quando le prestazioni in coppia o in stabilità sono insufficienti o se si ricercano prestazioni più elevate.
Schneider Electric
31
Variatori di velocità per motori asincroni
Altivar 28
Configurazione e regolazioni delle funzioni
Descrizione (segue)
Frequenza di commutazione, riduzione del rumore
Funzione:
La commutazione ad alta frequenza della tensione continua intermedia consente di fornire al motore un'onda di corrente
con un basso tasso di armoniche. La frequenza di commutazione è regolabile per ridurre il rumore prodotto dal motore:
Valore: da 2 a 15 kHz, preregolazione di base 4 kHz.
La frequenza di commutazione è inoltre aleatoria per evitare fenomeni di risonanza. Questa funzione può essere inibita
se provoca un'instabilità.
Applicazioni:
Tutte le applicazioni che richiedono un basso livello acustico del motore.
Adattamento della potenza:
Se si supera la frequenza di 4 kHz (preregolazione di base) la corrente di uscita del variatore deve essere declassata:
- oltre i 4 kHz e fino ai 12 kHz: declassamento del 10 %,
- oltre i 12 kHz e fino ai 15 kHz: declassamento del 20 %.
Frequenze mascherate
Funzione:
Eliminazione di una velocità critica che può causare fenomeni di risonanza meccanica.
È possibile impedire il funzionamento prolungato del motore su 1 banda di frequenza regolabile nella gamma di utilizzo,
di ampiezza 2 Hz.
Applicazioni:
Pompe, ventilatori, centrifughe, macchine a struttura meccanica leggera
f
JPF
2 Hz
Preregolazione di base: JPF = 0 (disattiva)
Riferimento
Arresto controllato su interruzione dell'alimentazione
Funzione:
Controllo dell'arresto del motore in caso di interruzione dell'alimentazione in base ad una rampa autoregolata in funzione
dell'energia cinetica restituita.
Applicazioni:
Movimentazione, macchine a forte inerzia, macchine di trattamento prodotto in continuo.
Preregolazione di base: disattiva.
Ripresa automatica con ricerca della velocità (“ripresa al volo”)
Funzione:
Riavviamento del motore senza gradini di velocità in seguito ad una breve interruzione dell'alimentazione. Alla rimessa
in marcia viene ricercata la velocità effettiva del motore in modo da riavviare su rampa a partire da questa velocità fino
alla velocità di riferimento. Il tempo di ricerca della velocità può raggiungere 3,2 s a seconda dello scarto iniziale.
Questa funzione richiede che alla nuova messa sotto tensione siano mantenuti l'impostazione di velocità e il senso di
marcia.
Preregolazione di base: disattiva.
Applicazioni:
Macchine con bassa perdita di velocità durante le interruzioni della rete (macchine a forte inerzia).
32
Schneider Electric
Variatori di velocità per motori asincroni
Altivar 28
Configurazione e regolazioni delle funzioni
Descrizione (segue)
Riavviamento automatico
Funzione:
Riavviamento automatico in seguito a blocco del variatore su difetto in seguito all'eliminazione di quest'ultimo e se le altre
condizioni di funzionamento lo consentono.
Questo tipo di riavviamento avviene mediante una serie di tentativi automatici effettuati in successione, con intervalli di
attesa crescenti tra un tentativo e l'altro: 1 secondo, 5 secondi, 10 secondi e quindi 1 minuto per i successivi.
Se il variatore non riparte dopo 6 minuti si blocca e la procedura viene interrotta fino alla messa fuori tensione e alla
successiva rimessa in tensione.
Preregolazione di base: disattiva.
I difetti che consentono il riavviamento automatico sono una tensione della rete troppo bassa o:
- frenatura eccessiva,
- sovratensione rete,
- sovraccarico termico motore,
- sovraccarico termico variatore,
- tensione della rete troppo bassa
- interruzione fase rete,
- interruzione fase motore,
- difetto collegamento seriale,
Per questi tipi di difetti il relè di sicurezza del variatore resta inserito se la funzione è configurata.
Questa funzione richiede che il riferimento di velocità e il senso di marcia siano mantenuti.
Applicazioni:
Macchine o impianti funzionanti in continuo o senza sorveglianza, il cui riavviamento non presenti alcun pericolo per il
materiale né per il personale (pompe, ventilatori, ecc.).
Limitazione del tempo di marcia a bassa velocità (LSP)
Funzione:
L'arresto del motore è provocato automaticamente al termine di un tempo di funzionamento a piccola velocità (LSP) con
riferimento inferiore a LSP e ordine di marcia presente.
Questo intervallo di tempo è regolabile da 0,1 a 25,5 secondi.
La regolazione a 0 disattiva la funzione (nessun arresto temporizzato) .
Il riavviamento avviene automaticamente su rampa alla ricomparsa del riferimento di velocità o in caso di interruzione e
successivo ripristino dell'ordine di marcia.
Applicazioni: Arresto/Marcia automatica delle pompe regolate in pressione.
Preregolazione di base: disattiva.
Relè di difetto, sblocco
Il relè di difetto è alimentato quando il variatore è sotto tensione e non in difetto.
È disponibile un contatto “NC/NO” a punto comune.
Lo sblocco del variatore in seguito ad un difetto è possibile eseguendo una delle azioni seguenti:
- messa fuori tensione fino a spegnimento del LED rosso quindi nuova messa sotto tensione del variatore,
- automaticamente nei casi descritti per la funzione “riavviamento automatico” se configurata.
Schneider Electric
33
Variatori di velocità per motori asincroni
Altivar 28
Configurazione e regolazioni delle funzioni
Descrizione (segue)
Protezione termica del motore
Funzione:
Protezione termica indiretta del motore mediante calcolo costante del suo riscaldamento teorico (I2t).
Questa funzione assicura la protezione termica del motore nei seguenti casi:
- temperatura ambiente vicino al motore ≤ 40 °C,
- funzionamento prolungato tra 30 Hz e 50/60 Hz con motore autoventilato,
- sotto i 30 Hz, il calcolo tiene conto dell'abbassamento della ventilazione del motore,
- mantenimento del variatore sotto tensione. La memoria dello stato termico viene cancellata alla messa fuori tensione
del variatore.
Ith: da 0,5 a 1,15 volte la corrente di uscita permanente del variatore, preregolazione di base a 1 volta.
Regolare alla corrente nominale indicata sulla targa del motore.
Per eliminare la protezione termica: aumentare il valore di regolazione fino al valore massimo.
In caso di motori comandati in parallelo dallo stesso variatore, dotare ogni partenza motore di un relè termico per ridurre
il rischio di ripartizione non corretta del carico.
Protezione termica del variatore
Funzione:
i Protezione indiretta del variatore mediante limitazione di corrente.
Questa funzione assicura la protezione termica del variatore in condizioni normali di temperatura ambiente.
Punti di intervento tipici:
- corrente motore = 185 % della corrente nominale variatore: 2 secondi,
- corrente motore = corrente transitoria massima del variatore: 60 secondi.
i Protezione diretta mediante termistore fissato sul radiatore
Funzionamento su rete a - 40 %
Funzione:
Permette di abbassare la soglia di intervento del difetto “sottotensione” per funzionare su una rete con cadute di tensione
del 40 %.
Attenzione: utilizzare tassativamente un'induttanza di linea.
Le prestazioni del variatore risultano naturalmente ridotte a causa della sottotensione.
34
Schneider Electric
Variatori di velocità per motori asincroni
Altivar 28
Funzioni di applicazione degli ingressi logici
Descrizione (segue)
Marcia avanti/Marcia indietro
Funzione:
La marcia indietro può essere eliminata in caso di applicazioni ad un solo senso di rotazione del motore.
Esempio: ventilatori.
Comando 2 fili
Funzione:
La marcia (avanti o indietro) e l'arresto sono comandati dallo stesso ingresso logico; verrà preso in considerazione lo stato
1 (marcia) o 0 (arresto).
Per tenere conto delle esigenze di sicurezza della macchina è possibile configurare il modo di riavviamento in seguito
ad interruzione della rete.
Comando 3 fili
Funzione:
La marcia (avanti o indietro) e l'arresto sono comandati da 2 ingressi logici diversi.
LI1 è sempre assegnato alla funzione arresto. L'arresto si ottiene all'apertura (stato 0).
L'impulso sull'ingresso marcia viene memorizzato fino all'apertura dell'ingresso arresto.
In caso di messa sotto tensione o di un reset manuale o automatico dei difetti il motore può essere alimentato solo previo
rimessa a zero dei comandi “avanti”, “indietro”, “arresto con iniezione di cc”.
Commutazione di rampa: 1a rampa: ACC, DEC ; 2a rampa: AC2, DE2
Funzione:
Sono possibili 2 casi di attivazione:
- mediante attivazione di un ingresso logico LIx,
- mediante rilevamento di una soglia di frequena regolabile.
Se un ingresso logico è assegnato a questa funzione, la commutazione di rampa può essere effettuata solo attraverso
questo ingresso.
Passo-passo (JOG)
Funzione:
Marcia ad impulsi a piccola velocità. Tempo minimo tra 2 impulsi: 0,5 secondi.
Applicazioni:
- Macchine con trattamento prodotto in marcia manuale.
- Avanzamento progressivo della meccanica nelle operazioni di manutenzione.
Se viene chiuso il contatto JOG e quindi azionato il contatto di senso di marcia, la rampa sarà di 0,1 s per qualsiasi valore
di regolazione di ACC, dEC, AC2, dE2. Se il contatto di senso di marcia viene chiuso e quindi azionato il contatto JOG
verranno utilizzate le rampe regolate.
Parametro accessibile nel menu regolazione:
- velocità JOG.
Schneider Electric
35
Variatori di velocità per motori asincroni
Altivar 28
Funzioni di applicazione degli ingressi logici
Descrizione (segue)
Velocità preselezionate
Funzione:
Commutazione dei riferimenti di velocità preregolati.
Applicazioni:
Movimentazione e macchine a 2 o 4 velocità di funzionamento.
Configurazioni:
È possibile preselezionare 2, 4 o 8 velocità che richiedono rispettivamente 1, 2 o 3 ingressi logici.
i 2 velocità
LIx = 0
LIx = 1
1a velocità = LSP + riferimento
2a velocità = HSP
i 4 velocità
LIx = 0 e LIy = 0
LIx = 1 e LIy = 0
LIx = 0 e LIy = 1
LIx = 1 e LIy = 1
1a velocità = LSP o riferimento se presente
2a velocità (regolabile da LSP a HSP)
3a velocità (regolabile da LSP a HSP)
4a velocità = HSP
i 8 velocità
LIx = 0, LIy = 0 e LIz = 0
LIx = 1, LIy = 0 e LIz = 0
LIx = 0, LIy = 1 e LIz = 0
LIx = 1, LIy = 1 e LIz = 0
LIx = 0, LIy = 0 e LIz = 1
LIx = 1, LIy = 0 e LIz = 1
LIx = 0, LIy = 1 e LIz = 1
LIx = 1, LIy = 1 e LIz = 1
1a velocità = LSP o riferimento se presente
2a velocità (regolabile da LSP a HSP)
3a velocità (regolabile da LSP a HSP)
4a velocità (regolabile da LSP a HSP)
5a velocità (regolabile da LSP a HSP)
6a velocità (regolabile da LSP a HSP)
7a velocità (regolabile da LSP a HSP)
8a velocità = HSP
Preregolazioni di base: 4 velocità
1 a velocità: LSP = 0 + riferimento analogico
2 a velocità: 10 Hz
3 a velocità: 15 Hz
4 a velocità: HSP = 50 Hz
Per riconfigurare gli ingressi logici è necessario rispettare il seguente ordine: PS8 (LIz), quindi PS4 (LIy), quindi PS2 (LIx).
Nota: La funzione “velocità preselezionate” è incompatibile con la funzione PI.
Commutazione di riferimento
Funzione:
Commutazione di due riferimenti (riferimento in AI1 e riferimento in AI2 o AIC) mediante ordine su un ingresso logico.
Questa funzione assegna automaticamente AI2 o AIC al riferimento velocità 2.
Schema di collegamento:
LIx + 24
COM AI1 + 10
AI 2 o AI C
Contatto aperto, riferimento = AI2 o AIC
Contatto chiuso, riferimento = AI1
Se AI2 o AIC sono assegnati alla funzione PI, il funzionamento associa le 2 funzioni, vedere pagina 38.
36
Schneider Electric
Variatori di velocità per motori asincroni
Altivar 28
Funzioni di applicazione degli ingressi logici
Descrizione (segue)
Arresto ruota libera
Funzione:
Provoca l'arresto del motore solo con la coppia resistente, dal momento che l'alimentazione del motore è interrotta.
L'arresto ruota libera si ottiene all'apertura di un ingresso logico (stato 0).
Arresto con iniezione di corrente continua
Funzioni:
I due modi di intervento seguenti possono essere associati o meno sullo stesso variatore:
i frenatura con iniezione di corrente continua automatica all'arresto (frequenza < 0,5 Hz)
- corrente automatica all'arresto regolabile da 0,25 volte la corrente termica motore Ith a 1 volta la corrente permanente
del variatore. Preregolazione di base 0,7 I variatore.
- tempo di frenatura all'arresto: da 0 a 25 secondi o permanente.
i frenatura con iniezione di corrente continua attivata mediante ingresso logico, LI2, LI3 o LI4:
- frenatura con LI sotto tensione
- corrente di frenatura fissa: corrente nominale variatore per 5 secondi quindi 0,5 Ith motore.
Applicazioni:
- Frenatura a bassa velocità di ventilatori a forte inerzia.
- Mantenimento di una coppia all'arresto (da 0,2 a 0,4 Cn) nel caso di ventilatori posti in un flusso d'aria.
Preregolazione di base: solo automatica all'arresto, 0,5 secondi.
Nota: La frenatura con iniezione di corrente è disattivata se è in corso la funzione di arresto rapido.
Arresto rapido
Comando: 1 ingresso logico LI2, LI3 o LI4. Arresto rapido all'apertura dell'ingresso logico (stato 0).
Funzione:
Arresto frenato con tempo della rampa di decelerazione diviso per 4 ma al minimo accettabile per l'insieme variatoremotore senza blocco su difetto frenatura eccessiva (tempo aumentato se viene superata la possibilità di frenatura).
Applicazioni:
Trasportatori con frenatura elettrica di Arresto d'emergenza (ottimizzazione del tempo di frenatura in funzione del carico).
Nota: Durante l'arresto rapido la funzione di frenatura con iniezione automatica o su ingresso logico è disattivata.
Reset difetto
Funzione:
Consente di cancellare il difetto memorizzato e di riarmare il variatore se la causa del difetto è stata eliminata, tranne
che per i difetti OCF (sovracorrente), SCF (cortocircuito motore), EFF e InF (difetti interni) che richiedono la messa fuori
tensione del variatore.
Il reset del difetto si ottiene al passaggio da 0 a 1 di un ingresso logico.
Forzatura locale in caso di impiego del collegamento seriale (opzionale)
Funzione:
Consente di passare da un modo di comando in linea (collegamento seriale) al modo di comando in locale (comando
mediante morsettiera).
Schneider Electric
37
Variatori di velocità per motori asincroni
Altivar 28
Funzioni di applicazione degli ingressi logici
Descrizione
Riferimento velocità
Funzione:
2 ingressi sommatori in preregolazione base.
i 1 ingresso di riferimento velocità + 10 V (AI1),
i 1 ingresso analogico supplementare utilizzato,
- in tensione 0 + 10 V (AI2),
- o in corrente X-Y mA (AIC), X e Y configurabili da 0 a 20 mA.
Applicazioni:
Macchine con velocità asservita ad un parametro esterno.
Regolatore PI
Il riferimento è l'ingresso AI1 o un riferimento interno regolabile (rPI) con la tastiera dell'Altivar 28.
AI2 o AIC configurabili al ritorno.
Funzione:
Regolazione semplice di una portata o di una pressione con un segnale di ritorno adattato al variatore da parte di un trasduttore.
Applicazioni:
Pompaggio e ventilazione.
Parametri regolabili:
- guadagno proporzionale del regolatore (rPG),
- guadagno integrale del regolatore (rIG),
- coefficiente di moltiplicazione del ritorno PI (FbS): consente di regolare il valore max del ritorno in modo da
corrispondere al valore massimo del riferimento del regolatore PI.
- inversione del senso di correzione (PIC): se PIC = no, la velocità del motore aumenta quando l'errore è positivo, se PIC
= si, la velocità del motore diminuisce quando l'errore è positivo.
P
r P I
o
AI1
I
X1
Rif.
xFbS
xF bS
(0,1…100)
AI2
o
AIC
X-1
P IC
rPG
r PG
da 0,01 a 100
rIG
r IG
da 0,01 a 100 x 1/S
0V
AI1
AI2
o
AIC
COM
Schema di collegamento:
0
+ 10 V o 0 - 20 mA o 4 - 20 mA
0V
Ritorno con trasduttore di portata o di pressione
0 + 10 V
Riferimento velocità asservito alla portata o alla pressione
Nota: La funzione PI è incompatibile con le funzioni “velocità preselezionate” e “passo-passo” (JOG).
Marcia “Manuale-Automatica” con PI
Funzione:
Questa funzione associa il regolatore PI e la commutazione di riferimento mediante ingresso logico. In base allo stato
dell'ingresso logico il riferimento velocità è dato da AI1 o dalla funzione PI.
Attenzione: se un ingresso logico è assegnato alla funzione “commutazione di riferimento” (vedere pagina 36), per la
funzione regolatore Pl può essere utilizzato solo l'ingresso AI3.
38
Schneider Electric
Variatori di velocità per motori asincroni
Altivar 28
Funzioni di applicazione del relè e dell'uscita analogica
Descrizione
Relè R2
Soglia di frequenza raggiunta:
Il contatto del relè è chiuso se la frequenza motore è superiore o uguale alla soglia di frequenza regolata mediante Ftd
nel menu regolazione.
Riferimento raggiunto:
Il contatto del relè è chiuso se la frequenza motore è superiore o uguale al valore di riferimento.
Soglia di corrente raggiunta:
Il contatto del relè è chiuso se la corrente motore è superiore o uguale alla soglia di corrente regolata mediante Ctd nel
menu regolazione.
Stato termico raggiunto:
Il contatto del relè è chiuso se lo stato termico motore è superiore o uguale alla soglia dello stato termico regolato mediante
ttd nel menu regolazione.
Uscita analogica AO
Funzione:
L'uscita analogica AO è un'uscita in corrente, configurabile a 0-20 mA o 4-20 mA.
Corrente motore:
Fornisce l'immagine della corrente efficace motore.
20 mA corrisponde a 2 volte la corrente nominale termica Ith del motore.
Frequenza motore:
Fornisce la frequenza motore stimata dal variatore.
20 mA corrisponde alla frequenza massima (parametro tFr).
Coppia motore:
Fornisce l'immagine della coppia motore in valore assoluto.
20 mA corrisponde a 2 volte la coppia nominale variatore (valore indicativo).
Potenza:
Fornisce l'immagine della potenza rilasciata dal variatore al motore.
20 mA corrisponde a 2 volte la potenza nominale variatore
Schneider Electric
39
Variatori di velocità per motori asincroni
Altivar 28
Ingressi e uscite configurabili
Descrizione
Tabella di compatibilità delle funzioni degli ingressi e uscite configurabili
Le funzioni non riportate in questa tabella non presentano alcuna incompatibilità.
i Le funzioni di arresto hanno priorità sugli ordini di marcia.
i I riferimenti di velocità mediante ordine logico hanno priorità sui riferimenti analogici.
La scelta delle funzioni è limitata:
- dal numero di ingressi e di uscite variatore da riconfigurare,
- dall'incompatibilità di alcune funzioni tra loro.
Funzioni
Frenatura
con iniezione
di corrente
continua
Ingresso
sommatore
Regolatore PI Commutazione Arresto
riferimenti
ruota libera
Arresto
rapido
Marcia
Passo-Passo
Velocità
preselezionate
!
Frenatura con iniezione di cc
Ingresso sommatore
Regolatore PI
Commutazione dei riferimenti
Arresto ruota libera
x
Arresto rapido
x
!
x
Marcia passo-passo
Velocità preselezionate
!
Funzioni incompatibili
Funzioni compatibili
Senza oggetto
Funzioni prioritarie (funzioni che non possono essere attive contemporaneamente):
x
!
La punta della freccia indica la funzione prioritaria.
Esempio: la funzione “Arresto rapido” ha priorità sulla funzione “Frenatura mediante iniezione di corrente continua”.
40
Schneider Electric
Variatori di velocità per motori asincroni
Altivar 28
Ingressi e uscite configurabili
Descrizione (segue)
Tabella riassuntiva delle funzioni configurabili degli ingressi/uscite
Ingressi e uscite
del variatore
Configurazioni possibili
Relè R2
Ingresso analogico
AI2/AIC
3 ingressi logici
LI2-LI3-LI4
Uscita
analogica AO
Marcia indietro
Commutazione doppia rampa
Passo-passo (JOG)
Velocità preselezionate
Commutazione riferimenti
Arresto ruota libera
Arresto con iniezione cc
Arresto rapido
Forzatura modo locale
Reset dei difetti
Riferimento sommatore
Regolatore PI
2 o riferimento velocità
Soglia frequenza raggiunta
Riferimento frequenza raggiunto
Soglia corrente raggiunta
Soglia termica raggiunta
Corrente motore
Frequenza motore
Potenza rilasciata
Coppia motore
Schneider Electric
41
