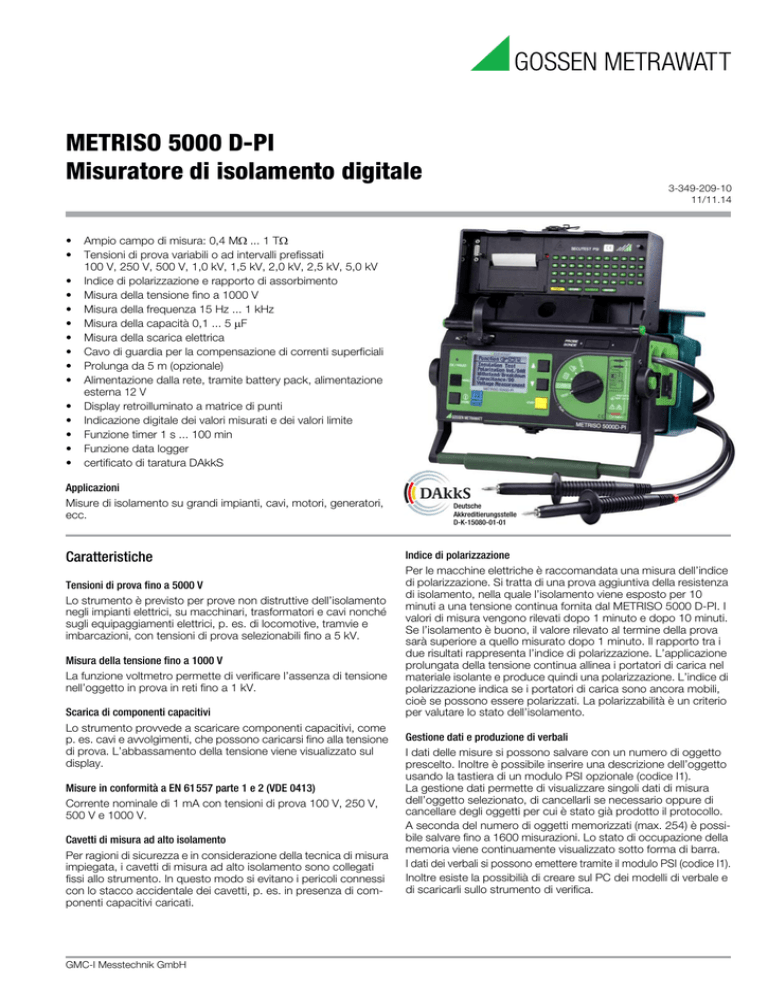

METRISO 5000 D-PI Misuratore di isolamento

METRISO 5000 D-PI
Misuratore di isolamento digitale
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
3-349-209-10
11/11.14
Ampio campo di misura: 0,4 M... 1 T
Tensioni di prova variabili o ad intervalli prefissati
100 V, 250 V, 500 V, 1,0 kV, 1,5 kV, 2,0 kV, 2,5 kV, 5,0 kV
Indice di polarizzazione e rapporto di assorbimento
Misura della tensione fino a 1000 V
Misura della frequenza 15 Hz ... 1 kHz
Misura della capacità 0,1 ... 5 F
Misura della scarica elettrica
Cavo di guardia per la compensazione di correnti superficiali
Prolunga da 5 m (opzionale)
Alimentazione dalla rete, tramite battery pack, alimentazione
esterna 12 V
Display retroilluminato a matrice di punti
Indicazione digitale dei valori misurati e dei valori limite
Funzione timer 1 s ... 100 min
Funzione data logger
certificato di taratura DAkkS
Applicazioni
Misure di isolamento su grandi impianti, cavi, motori, generatori,
ecc.
Caratteristiche
Tensioni di prova fino a 5000 V
Lo strumento è previsto per prove non distruttive dell’isolamento
negli impianti elettrici, su macchinari, trasformatori e cavi nonché
sugli equipaggiamenti elettrici, p. es. di locomotive, tramvie e
imbarcazioni, con tensioni di prova selezionabili fino a 5 kV.
Misura della tensione fino a 1000 V
La funzione voltmetro permette di verificare l’assenza di tensione
nell’oggetto in prova in reti fino a 1 kV.
Scarica di componenti capacitivi
Lo strumento provvede a scaricare componenti capacitivi, come
p. es. cavi e avvolgimenti, che possono caricarsi fino alla tensione
di prova. L’abbassamento della tensione viene visualizzato sul
display.
Misure in conformità a EN 61 557 parte 1 e 2 (VDE 0413)
Corrente nominale di 1 mA con tensioni di prova 100 V, 250 V,
500 V e 1000 V.
Cavetti di misura ad alto isolamento
Per ragioni di sicurezza e in considerazione della tecnica di misura
impiegata, i cavetti di misura ad alto isolamento sono collegati
fissi allo strumento. In questo modo si evitano i pericoli connessi
con lo stacco accidentale dei cavetti, p. es. in presenza di componenti capacitivi caricati.
GMC-I Messtechnik GmbH
Deutsche
Akkreditierungsstelle
D-K-15080-01-01
Indice di polarizzazione
Per le macchine elettriche è raccomandata una misura dell’indice
di polarizzazione. Si tratta di una prova aggiuntiva della resistenza
di isolamento, nella quale l’isolamento viene esposto per 10
minuti a una tensione continua fornita dal METRISO 5000 D-PI. I
valori di misura vengono rilevati dopo 1 minuto e dopo 10 minuti.
Se l’isolamento è buono, il valore rilevato al termine della prova
sarà superiore a quello misurato dopo 1 minuto. Il rapporto tra i
due risultati rappresenta l’indice di polarizzazione. L’applicazione
prolungata della tensione continua allinea i portatori di carica nel
materiale isolante e produce quindi una polarizzazione. L’indice di
polarizzazione indica se i portatori di carica sono ancora mobili,
cioè se possono essere polarizzati. La polarizzabilità è un criterio
per valutare lo stato dell’isolamento.
Gestione dati e produzione di verbali
I dati delle misure si possono salvare con un numero di oggetto
prescelto. Inoltre è possibile inserire una descrizione dell’oggetto
usando la tastiera di un modulo PSI opzionale (codice I1).
La gestione dati permette di visualizzare singoli dati di misura
dell’oggetto selezionato, di cancellarli se necessario oppure di
cancellare degli oggetti per cui è stato già prodotto il protocollo.
A seconda del numero di oggetti memorizzati (max. 254) è possibile salvare fino a 1600 misurazioni. Lo stato di occupazione della
memoria viene continuamente visualizzato sotto forma di barra.
I dati dei verbali si possono emettere tramite il modulo PSI (codice I1).
Inoltre esiste la possibilià di creare sul PC dei modelli di verbale e
di scaricarli sullo strumento di verifica.
METRISO 5000 D-PI
Misuratore di isolamento digitale
Dati tecnici
Campi di misura
Norme EN
Misura di capacità
DIN EN 61557-1:2007
DIN EN 61557-2:2008
VDE 0413 parte 1:2007
VDE 0413 parte 2:2008
Norme VDE
Campo
di lettura
0,00 10,0 F 0,10 5,00 F
Resistenza di isolamento
Campo di
Campo di
lettura []
misura []
0,00 M ...50,0 G 0,60 M ...10,0 G
>10,0 G ... 50,0 G
0,00 M ...250 G 0,40 M ... 50,0 G
>50,0 G ... 250 G
0,00 M ...999 G 0,40 M ... 200 G
>200 G...999 G
Durata prova:
Campo
di misura
Tensione
di prova
Incertezza
intrinseca
Incertezza di
misura
100450 V  (10 % d.v.m. + 5 d)  (15 % d.v.m. + 8 d)
5005 kV  (5 % d.v.m. + 5 d)  (10 % d.v.m. + 8 d)
Dielectric Discharge (DD)
Tensione
di prova
100 V ... 250 V
Incertezza
intrinseca
±(7% d.v.m. + 6 d)
±(7% d.v.m. + 6 d)
> 250 V ... 1,00 kV ±(7% d.v.m. + 6 d)
±(7% d.v.m. + 6 d)
>1,00 kV ...5,00 kV ±(7% d.v.m. + 6 d)
±(7% d.v.m.+ 6 d)
Incertezza di
misura
±(10% d.v.m.+ 8 d)
±(10% d.v.m.+ 8 d)
±(10% d.v.m.+ 8 d)
±(10% d.v.m.+ 8 d)
±(10% d.v.m.+ 8 d)
±(10% d.v.m.+ 8 d)
automatica (fino alla stabilizzazione del valore rilevato),
manuale (1 ... 120 s) o misura continua (funzione lock)
Indice di polarizzazione (PI), rapporto di assorbimento (DAR)
t1 [min]
t2 [min]
Limite [min]
PI
00:00 ... 01:00 ... 99:50 00:00 ... 10:00 ... 99:50 0,10 ... 4,00 ... 9,80
DAR 00:00 ... 00:30 ... 99:50 00:00 ... 01:00 ... 99:50 0,10 ... 1,60 ... 9,80
DD
Limite
0.10 ... 2.00 ... 9.80
Condizioni di riferimento
Temperatura
ambiente
Umidità relativa
Frequenza della
grandezza misurata
Forma d’onda della
tensione di rete
+ 23 C  2 K
40 ... 60 %
50 Hz 10 Hz (per la misura di tensione)
sinusoidale, scarto tra valore efficace e
valore raddrizzato < 1 %
PI e DAR sono valori calcolati. Si applicano le specifiche della misura di isolamento.
Tensioni per la prova di isolamento
Tensione di prova
valori nominali
100 V, 250 V, 500 V, 1,00 kV
1,50 kV, 2,00 kV, 2,50 kV
5,00 kV
Tensione di prova
variabile
100 V...1,00 kV
> 1,00 kV...2,50 kV
> 2,50 kV...5,00 kV
Corrente
nominale
 1,0 mA
 0,4 mA
 0,1 mA
 1,0 mA
 0,4 mA
 0,1 mA
Errore proprio
0 ... +25% d.v.m.
± 5% d.v.m.
± 3,5% d.v.m.
± 15% d.v.m.
± 5% d.v.m.
± 3,5% d.v.m.
Tensione di prova variabile: regolazione in passi da 50 V
Corrente di cortocircuito fino alla tensione di prova 1,00 kV:  2 mA
Alimentazione METRISO 5000 D-PI
Tensione di rete
207 V  253 V / 49 Hz  61 Hz
oppure (versioni nazionali)
108 V  132 V / 59 Hz  61 Hz
< 18 VA
NiMH 9,6 V, 3 Ah, tempo di ricarica: 6 ore
Potenza assorbita
Battery pack
Numero delle misure
con corrente nominale
secondo VDE 0413 700
Misura di tensione
Campo di misura
Frequenza Impe- Incertezza
(Hz)
denza intrinseca
50 V ... 5,00 kV tensione di prova
 (2,5 % d.v.m. + 5 d)
50 V ... 1,00 kV AC/DC
15 ... 500 1 M  (2,5 % d.v.m. + 2 d)
50 V ... 1,00 kV AC/DC
> 500...1K 1 M  (10 % d.v.m. + 2 d)
Incertezza di
misura
 (5 % d.v.m. + 5 d)
 (5 % d.v.m. + 5 d)
 (12,5 % d.v.m.+5 d)
Alimentazione PROFITEST 204HP/HV
Tensione di rete
Potenza assorbita
207 V  253 V / 49 Hz  61 Hz
PROFITEST 204HP/2,5kV: max. 700 VA
PROFITEST 204HV/5,4kV: max. 100 VA
Misura di frequenza
Campo di misura
Impedenza
15,0 Hz  1,00 kHz
1 M
Incertezza
intrinseca
 (0,5 % d.v.m. + 2 d)
Incertezza di
misura
 (1 % d.v.m. + 2 d)
Condizioni ambientali
Tensione della grandezza di misura: 50 V ... 1 kV
Tensione di perforazione
Parametro
Campo di tensione
Tempo di salita
Tempo di misura
2
Campo
Incertezza
Incertezza di
di regolazione
intrinseca
misura
100 5000 V
 (10 % d.v.m. + 8 d)  (15 % d.v.m. + 10 d)
5 300 s
—
—
1 120 s / auto /
—
—
misura continua
Accuratezza
Temperatura di lavoro
Temp. di stoccaggio
Umidità rel. dell’aria
Altitudine
Luogo d’impiego
0 C ... + 40 C
 5 C ... + 40 C
 20 C ... + 60 C (senza battery pack)
max. 75 %, senza condensa
fino a 2000 m
in ambienti interni,
all’esterno: solo nelle condizioni ambientali
riportate
GMC-I Messtechnik GmbH
METRISO 5000 D-PI
Misuratore di isolamento digitale
Sicurezza elettrica
Norme EN/IEC
IEC 61010-1: 2010
EN 61010-1: 2010
Norme VDE
VDE 0411 parte 1, 2011
Grado inquinamento 2
Grado di protezione IP 40
Tensione sull’oggetto in esame nella prova della
resistenza di isolamento
Tensione di prova U sull’oggetto in esame, in funzione della sua
resistenza R x, con tensione nominale 100 V, 500 V, 1000 V,
2400 V e 5000 V:
METRISO 5000 D-PI
Categoria di misura
misura di isol. – 5000 V DC – nessuna sovratens.
misura di tensione – 1000 V – CAT I I
Classe di isolamento I I
PROFITEST 204HP/HV
Classe di isolamento I
Spegnimento
di sicurezza
in caso di surriscaldamento dello
strumento
Fusibili
rete:
F 3,15 / 250
Rx
0 k
50 k
100 k
150 k
200 k
Compatibilità elettromagnetica (CEM)
METRISO 5000 D-PI
Norma di prodotto
Emissione
EN 55022
Immunità
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-11
EN 61326-1:2006
0 k
200 k
400 k
600 k
800 k
1 M
Rx
class A
Valore di prova
Contatto/aria - 4 kV/8 kV
10 V/m
Connessione alla rete - 2 kV
Connessione alla rete - 1 kV
Connessione alla rete - 3 V
0,5 periodo / 100 %
Rx
0 k
500 k
1 M
1,5 M
2 M
2,5 M
0 M
1 M
2 M
3 M
4 M
5 M
3 M
Struttura meccanica METRISO 5000 D-PI
Display
Dimensioni
Peso
display multifunzionale a matrice di punti
128 x 64 punti
L x P x A: 255 mm x 133 mm x 240 mm
ca. 5 kg con batterie
Struttura meccanica
METRISO 5000 D-PI e PROFITEST 204HP/HV (codice B1/B2)
Dimensioni
6 M
Rx
PROFITEST 204HP/HV:
L x P x A: 254 mm x 130 mm x 285 mm
METRISO 5000 D-PI e PROFITEST 204HP/HV
completamente montati su Caddy204:
L x P x A: 380 mm x 250 mm x 650 mm
Peso
PROFITEST 204HP/HV: ca. 8 kg
METRISO 5000 D-PI e PROFITEST HP/HV:
completamente montati: ca. 13 kg
Rx [M]
0
GMC-I Messtechnik GmbH
5
10
15
20
25
30
35
40
3
METRISO 5000 D-PI
Misuratore di isolamento digitale
Codici di ordinazione
Codice
0
01
02
03
Versione nazionale
GB inGBR
(lingua dell’interfaccia
A
D ternaUK
tional
utente, connettore di rete)
PROFITEST204HP/2,5kV 1)
B senza con
(non con C1)
PROFITEST204HV/5,4kV 1)
con3)
B senza
(non con C1)
Battery pack
C senza con
(non con B1, B2)
Cavo di guardia
G senza con
„Guard 5000A“
Prolunga „LEADEX
H senza con
5000“
Modulo stampante
I senza con
SECUTESTPSI
1)
2)
3)
04
05
07
08
09
10
11
12
13
14
15
17
22
40
41
42
43
FRA
F
NLD
NL
ESP
E
FIN
FIN
SWE
S
ITA
I
NOR
N
BEL
B
DNK
DK
CZE
CZ
CHE
CH
KRO
HR
POL
PL
Port
P
Slo Slow USA
SLO SK USA
Se ordinato successivamente, il modulo alta tensione può essere montato solo dal nostro servizio di assistenza.
Il ripetitore luminoso esterno può essere collegato solo al modulo alta tensione (codice B1 o B2).
Solo per tensione di rete 207 V  253 V / 49 Hz  61 Hz
Per l’ordinazione, indicare la denominazione dello strumento base M5810
e solo i codici diversi da 0!
Esempio per l’identificazione completa (= numero articolo,
= codice di ordinazione) di un METRISO 5000 D-PI:
– Strumento predisposto per l’Italia con certificato di taratura
DAkkS e modulo SECUTESTPSI: M5810 A10 I1
Entità della fornitura - strumento base
1
1
1
1
Misuratore di isolamento digitale con cavetti di misura fissi e
puntali, 2 morsetti a coccodrillo (versione 5 kV)
Cavo di alimentazione e 1 cavo interfaccia
Istruzioni per l’uso
Certificato di taratura DAkkS
(La ritaratura è possibile in qualsiasi momento presso il nostro
servizio di taratura.
Si consiglia di far effettuare la taratura ad intervalli da 1a 2
anni.)
Funzioni di documentazioni
I nostri software più aggiornati per PC (programmi gratuiti o versioni demo per la gestione dei dati e la generazione di rapporti e
liste) sono scaricabili dal nostro sito internet.
Per la comunicazione tra strumento e PC è richiesto il cavo interfaccia Z3241.
4
GMC-I Messtechnik GmbH
METRISO 5000 D-PI
Misuratore di isolamento digitale
Codici e accessori per prove in alta tensione
Dati tecnici PROFITEST 204HV-5,4 kV
Campo d’utilizzo Risolu- Incertezza di
nominale
zione
misura
Codici B1 (PROFITEST 204HP-2,5kV) e B2 (204HV-5,4kV)
Modulo supplementare per prove in alta tensione
Tensione
650 V1,00 kV
1V
+ 2  – 7 % d.v.m.
di prova
1,00 kV5,35 kV 10 V
+ 2  – 5 % d.v.m.
U AC
Grand. mis.
Corrente
0,01 mA
1,0  10,0 mA
(7 % d.v.m. + 5 d)
I AC
0,1 mA
Incertezza
intrinseca
0  – 5 % d.v.m.
0  – 3 % d.v.m.
(5 % d.v.m. + 5 d)
Codice D: Caddy 204
Carrello di trasporto per la
combinazione di strumento
base e modulo HV, incl.
fodero con tasche laterali.
•
•
•
•
•
•
•
•
•
•
•
•
•
Tensione di prova selezionabile in passi da 50 V
Tempo di salita (rampa) impostabile da 0,1 s a 99 s
Durata della prova impostabile da 1 s a 120 s
Uscite della tensione di prova a contatto pulito
Controllo elettronico dello svolgimento della prova
Avviamento della prova con la pistola di prova
Indicazione della tensione di perforazione
Funzionamento ad impulsi
Indicazione dell’angolo di fase
Memorizzazione dei valori rilevati
Segnalazione acustica e visiva di errori
Protezione dall’uso non autorizzato tramite interruttore a chiave
Uscita per ripetitori luminosi esterni
Codice F1: Signal 204
Ripetitori luminosi di
allarme/segnalazione su
piastra magnetica per
prove in alta tensione
secondo DIN VDE 0104.
Codici B1 (PROFITEST 204HP-2,5kV)
• Prova di tensione in conformità a EN 60 204 / VDE 0113
• Potenza di prova 500 VA (brevemente)
• Corrente limite selezionabile in passi da 1 mA
Codici B2 (PROFITEST 204HV-5,4kV)
• Potenza di prova 50 VA
• Corrente limite selezionabile in passi da 0,5 mA
Il modulo HV, che viene fissato al METRISO 5000 D-PI già in
fabbrica (non può essere staccato o montato dall’utente), consente l’esecuzione di una prova in alta tensione.
Attraverso i cavetti di misura fissi vengono misurati tensione, corrente e angolo di fase.
Dati tecnici PROFITEST 204HP-2,5kV
Campo d’utilizzo Risolu- Incertezza di
nominale
zione
misura
Tensione
di prova
U AC
Grandezza
di misura
Corrente
I AC
Incertezza
intrinseca
250 V  2,5 kV
1V
10 V
(5 % d.v.m. + 5 d)
(2,5 % d.v.m. + 5 d)
10,0  200 mA
0,1 mA
1 mA
(7 % d.v.m. + 5 d)
(5 % d.v.m. + 5 d)
GMC-I Messtechnik GmbH
Accessori Claim 204
Set con diversi accessori
per segnalare il pericolo a
terzi nonché per impedire
l’accesso a zone, macchine o parti di macchine
dove si effettuano prove in
alta tensione.
5
METRISO 5000 D-PI
Misuratore di isolamento digitale
Codici generali e accessori
Codice I1: SECUTESTPSI
Modulo stampante con tastiera alfanumerica per aggiungere
commenti ai risultati di misura. Per le funzioni di visualizzazione si
utilizza il display dello strumento di verifica.
Il modulo PSI viene semplicemente avvitato nel coperchio dello
strumento base.
Dati per l’ordinazione
Denominazione
Tipo
Misuratore di isolamento digitale (strumento base), codici di configurazione
v. la tabella a pag. 4, certificato di taratura
DAkkS compreso
METRISO 5000 D-PI
Versione standard a pronta consegna,
M5810 con codici A01 e C1
M5810-V001
Software di elaborazione
N° articolo
M5810
M5810-V001
http://www.gossenmetrawatt.com
( Products  Electrical testing 
... Insulation ...  METRISO 5000 D-PI)
oppure
http://www.gossenmetrawatt.com
( Products  Software  Software for Testers)
Per maggiori informazioni rinviamo al bollettino tecnico del
SECUTESTPSI.
ISO-Kalibrator 1
Adattatore di taratura per la
verifica della precisione di
misuratori di resistenza
(prove di isolamento e di
continuità), per tensioni di
prova fino a 1000 V.
Accessori
Carrello di trasporto
per METRISO 5000 D-PI con codice B1 o
B2, incl. nastri elastici per il fissaggio dei
cavetti di prova e calotta di protezione
Ripetitori luminosi di allarme/segnalazione
su piastra magnetica per prove in alta tensione in conformità a DIN VDE 0104
Scarpetta per il fissaggio sicuro
del puntale di prova sui morsetti
Barriere e segnaletica di sicurezza
per prove in alta tensione
Cavo di guardia con connettore e
morsetti a coccodrillo
Prolunga da 5 m
Modulo PSI
incl. 2 rotoli di carta,
1 nastro inchiostrato, batterie e
istruzioni per l’uso
Cavo interfaccia RS232, 2 m
Confezione da 10 rotoli di carta
per modulo PSI (1 rotolo ca. 6,7 m)
Confezione da 10 nastri inchiostrati
per modulo PSI
2 morsetti a coccodrillo (versione 5 kV)
Adattatore di taratura
per tensioni di prova fino a 1000 V
D)
Caddy 204
Z504A
Signal 204
Z504D
Kabelschuh 204
Z504E
Claim 204-Set
Z504G
Guard 5000A
Leadex 5000
Z580C
Z580D
SECUTESTPSID)
Z3210
KY 5000A
GTM5016000R0001
GTZ3241000
R0001
GTZ3229000
R0001
GTZ3210000
R0001
Z580B
ISO-Kalibrator 1
M662A
Z3241
PS-10P
Bollettino tecnico disponibile
Per ulteriori informazioni sugli accessori si prega di consultare
•
•
6
il catalogo Strumentazione di misura e verifica
sul nostro sito internet www.gossenmetrawatt.com
GMC-I Messtechnik GmbH
METRISO 5000 D-PI
Misuratore di isolamento digitale
Esempi dell’interfaccia utente
Selezione della prova
Impostazione dei parametri
Visualizzazione dei risultati finali
Prova di isolamento
Prova in alta tensione - Codice B1/B2
Indice di polarizzazione
Tensione di perforazione
Misura di capacità
Misura di tensione
GMC-I Messtechnik GmbH
7
METRISO 5000 D-PI
Misuratore di isolamento digitale
Redatto in Germania • Con riserva di modifiche • Una versione pdf è disponibile via Internet
GMC-I Messtechnik GmbH
Südwestpark 15
90449 Nürnberg • Germania
Telefono +49 911 8602-111
Telefax +49 911 8602-777
E-Mail
[email protected]
www.gossenmetrawatt.com
