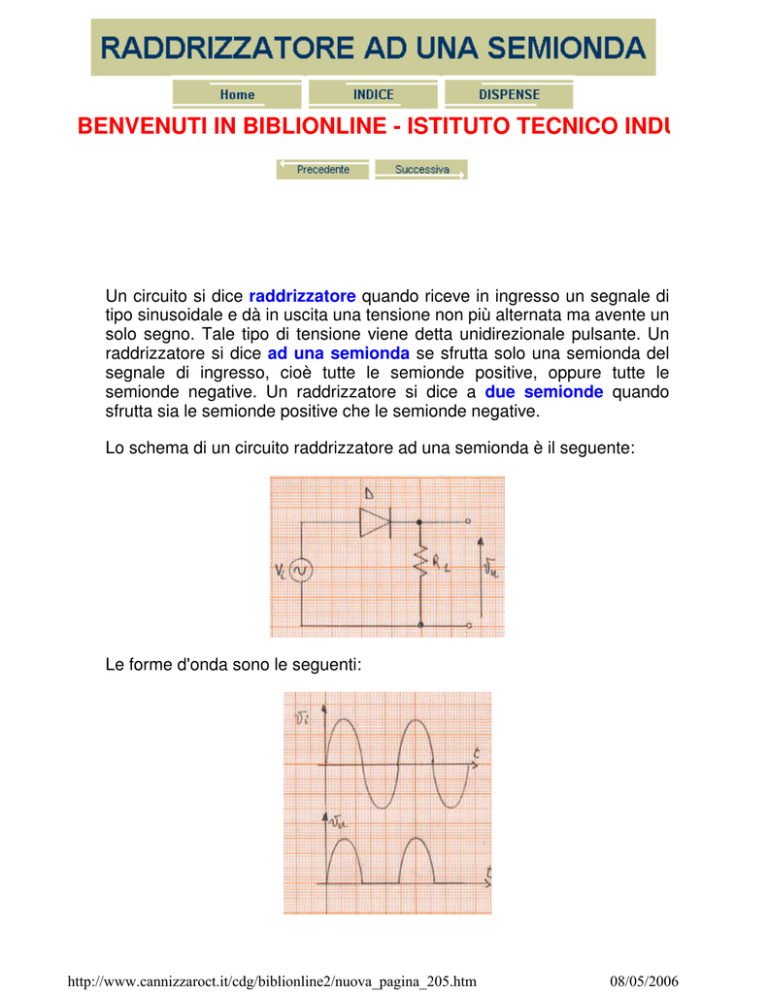

RADDRIZZATORE AD UNA SEMIONDA

BENVENUTI IN BIBLIONLINE - ISTITUTO TECNICO INDUSTRIALE
Un circuito si dice raddrizzatore quando riceve in ingresso un segnale di
tipo sinusoidale e dà in uscita una tensione non più alternata ma avente un
solo segno. Tale tipo di tensione viene detta unidirezionale pulsante. Un
raddrizzatore si dice ad una semionda se sfrutta solo una semionda del
segnale di ingresso, cioè tutte le semionde positive, oppure tutte le
semionde negative. Un raddrizzatore si dice a due semionde quando
sfrutta sia le semionde positive che le semionde negative.
Lo schema di un circuito raddrizzatore ad una semionda è il seguente:
Le forme d'onda sono le seguenti:
! !"
" #
$ % &
& '(
)
'* '( ''+
Come vediamo dal circuito, durante la semionda positiva del segnale di
ingresso il diodo è polarizzato direttamente e si comporta come un corto
circuito facendo passare in uscita tutta la semionda positiva, senza
deformarla. Si tenga conto che trascuriamo la tensione di soglia del diodo.
Quando in ingresso arriva la semionda negativa il diodo è polarizzato
inversamente e si comporta come un circuito aperto; la semionda negativa
non può arrivare in uscita e quindi la tensione di uscita è nulla.
Trascuriamo, in questo caso, la corrente inversa di saturazione I0.
! !"
" #
$ % &
& '(
)
'* '( ''+
