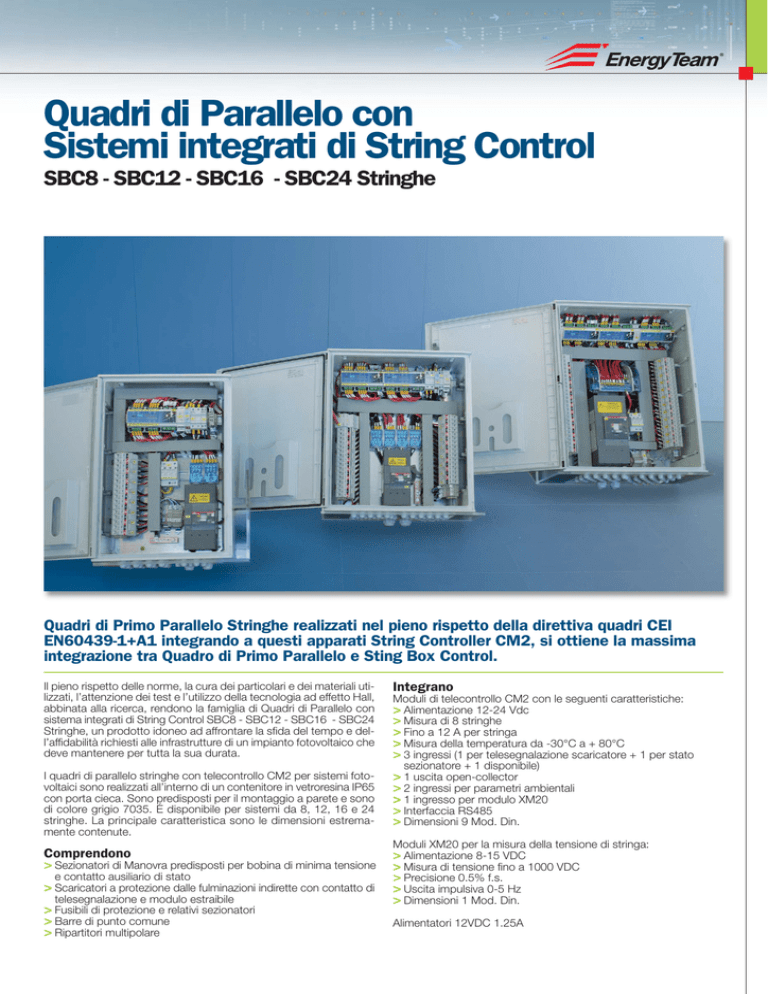

Quadri di Parallelo con
Sistemi integrati di String Control
SBC8 - SBC12 - SBC16 - SBC24 Stringhe
Quadri di Primo Parallelo Stringhe realizzati nel pieno rispetto della direttiva quadri CEI
EN60439-1+A1 integrando a questi apparati String Controller CM2, si ottiene la massima
integrazione tra Quadro di Primo Parallelo e Sting Box Control.
Il pieno rispetto delle norme, la cura dei particolari e dei materiali utilizzati, l’attenzione dei test e l’utilizzo della tecnologia ad effetto Hall,
abbinata alla ricerca, rendono la famiglia di Quadri di Parallelo con
sistema integrati di String Control SBC8 - SBC12 - SBC16 - SBC24
Stringhe, un prodotto idoneo ad affrontare la sfida del tempo e dell’affidabilità richiesti alle infrastrutture di un impianto fotovoltaico che
deve mantenere per tutta la sua durata.
I quadri di parallelo stringhe con telecontrollo CM2 per sistemi fotovoltaici sono realizzati all’interno di un contenitore in vetroresina IP65
con porta cieca. Sono predisposti per il montaggio a parete e sono
di colore grigio 7035. É disponibile per sistemi da 8, 12, 16 e 24
stringhe. La principale caratteristica sono le dimensioni estremamente contenute.
Comprendono
> Sezionatori di Manovra predisposti per bobina di minima tensione
e contatto ausiliario di stato
> Scaricatori a protezione dalle fulminazioni indirette con contatto di
telesegnalazione e modulo estraibile
> Fusibili di protezione e relativi sezionatori
> Barre di punto comune
> Ripartitori multipolare
Integrano
Moduli di telecontrollo CM2 con le seguenti caratteristiche:
> Alimentazione 12-24 Vdc
> Misura di 8 stringhe
> Fino a 12 A per stringa
> Misura della temperatura da -30°C a + 80°C
> 3 ingressi (1 per telesegnalazione scaricatore + 1 per stato
sezionatore + 1 disponibile)
> 1 uscita open-collector
> 2 ingressi per parametri ambientali
> 1 ingresso per modulo XM20
> Interfaccia RS485
> Dimensioni 9 Mod. Din.
Moduli XM20 per la misura della tensione di stringa:
> Alimentazione 8-15 VDC
> Misura di tensione fino a 1000 VDC
> Precisione 0.5% f.s.
> Uscita impulsiva 0-5 Hz
> Dimensioni 1 Mod. Din.
Alimentatori 12VDC 1.25A
Quadri di Parallelo con Sistemi integrati di String Control
per modelli SBC8 - SBC12 - SBC16 Stringhe
Caratteristiche tecniche principali
Sezionatore tipo Tmax PV
Norme di riferimento
Corrente d’impiego (DC 22B)
Numero di poli
Contatto di segnalazione remota
Bobina di minima tensione (opzionale)
Tensione nominale Ue
Tensione nominale d’isolamento Ui
Corrente di breve durata Icw
Categoria d’utilizzazione
Sezionatore fusibili
Norme di riferimento
Omologazioni
Tensione nominale d'impiego
Tensione d'isolamento Uimp
Numero di poli
Categoria d'utilizzazione
Tipo di corrente
Grado di protezione
Fusibile
Fusibili
Norme di riferimento
Omologazioni
Dimensioni
Costante di tempo L/R a 1000 Vcc
Potere d'interruzione
Minimo potere d'interruzzione
Scaricatore lato Dc
Norme di riferimento
Omologazioni
Tensione massima d'impiego Uc
Classe di protezione
Livello di protezione Up
Corrente nominale di scarica In
Corrente massima di scarica Imax
Tempo di risposta tA
Visualizzazione stato
Contatto di segnalazione remota
Sistema di protezione
Ripartitore
Norme di riferimento
Omologazioni
Modello
Tensione nominale Vn
Tensione nominale d'isolamento Ui
Corrente nominale In
Corrente di breve durata Icw (rms 1s)
Grado di protezione
CEI EN 60947-3
160 A
4
si
si
1100 Vcc
1150 Vcc
1,5 kA
DC-22B
CEI EN 60947-3
Ur-Csa, CE, materiale
autoestinguente
1000 Vcc
6 kV
2
DC-20
c.c.
IP20
10,3x38 mm
ROHS 2002/98/CE
Ur-Csa, CE, materiale
autoestinguente
10,3x38 mm
1ms
50 kA
1,3 x In (tarature da 1 a 7 A)
2 x In (tarature da 8 a 30 A)
Interno SBC8
EC 61643-1 / EN 61643-11
CE, materiale autoestinguente
1000 Vcc
Tipo II
3,8 kV
20 kA
40 kA
25 ns
si
si
Varistori collegamento a "Y"
ROHS 2002/98/CE
UL, CE, materiale
autoestinguente
Unipolare
1000 Vcc
1000 Vcc
250 A
24,5 kA
IP20
Interno SBC16
Quadri di Parallelo con Sistemi integrati di String Control
per modello SBC24 Stringhe
Caratteristiche tecniche principali
Sezionatore tipo Tmax PV
Norme di riferimento
Corrente d'impiego (DC 22B)
Numero di poli
Contatto di segnalazione remota
Bobina di minima tensione (opzionale)
Tensione nominale Ue
Tensione nominale d'isolamento Ui
Corrente di breve durata Icw
Categoria d'utilizzazione
Sezionatore fusibili
Norme di riferimento
Omologazioni
Tensione nominale d'impiego
Tensione d'isolamento Uimp
Numero di poli
Categoria d'utilizzazione
Tipo di corrente
Grado di protezione
Fusibile
Fusibili
Norme di riferimento
Omologazioni
Dimensioni
Costante di tempo L/R a 1000 Vcc
Potere d'interruzione
Minimo potere d'interruzzione
Scaricatore lato Dc
Norme di riferimento
Omologazioni
Tensione massima d'impiego Uc
Classe di protezione
Livello di protezione Up
Corrente nominale di scarica In
Corrente massima di scarica Imax
Tempo di risposta tA
Visualizzazione stato
Contatto di segnalazione remota
Sistema di protezione
Ripartitore
Norme di riferimento
Omologazioni
Modello
Tensione nominale Vn
Tensione nominale d'isolamento Ui
Corrente nominale In
Corrente di breve durata Icw (rms 1s)
Grado di protezione
CEI EN 60947-3
250 A
4
si
si
1100 Vcc
1150 Vcc
1,5 kA
DC-22B
CEI EN 60947-3
Ur-Csa, CE, materiale
autoestinguente
1000 Vcc
6 kV
2
DC-20
c.c.
IP20
10,3x38 mm
ROHS 2002/98/CE
Ur-Csa, CE, materiale
autoestinguente
10,3x38 mm
1ms
50 kA
1,3 x In (tarature da 1 a 7 A)
2 x In (tarature da 8 a 30 A)
Interno SBC24
IEC 61643-1 / EN 61643-11
CE, materiale autoestinguente
1000 Vcc
Tipo II
3,8 kV
20 kA
40 kA
25 ns
si
si
Varistori collegamento a "Y"
ROHS 2002/98/CE
UL, CE, materiale
autoestinguente
Unipolare
1000 Vcc
1000 Vcc
250 A
24,5 kA
IP20
Dichiarazione conformità quadro
Quadri di Parallelo con Sistemi integrati di String Control
per modelli SBC8 - SBC12 - SBC16 - SBC24 Stringhe
Caratteristiche meccaniche e cablaggi
Carpenteria
Dimensioni e Peso mod. SBC8
(HxLxP)
Dimensioni e Peso mod. SBC12
(HxLxP)
Dimensioni e Peso mod. SBC16
(HxLxP)
Dimensioni e Peso mod. SBC24
(HxLxP)
Grado di protezione
Materiale cassa / piastra di fondo
Porta / angolo apertura / serratura
Accessori a corredo
650x430x210 mm - Kg 20
650x540x260 mm - Kg 25
650x540x260 mm - Kg 33
805x615x315 mm - Kg 42
Energy Team S.p.A. Via della Repubblica n.9 - 20090 Trezzano Sul Naviglio (Milano)
Tel. 02.48405033 - Fax 02.48405035 - www.energyteam.it
QUAD.PRLL - Rev.1 IT - 12/2011
IP65
Vetroresina / lamiera zincata
Cieca / >180° / standard
Staffe di fissaggio
doppio isolamento
Accessori opzionali
Serratura a chiave
kit anticondensa IP65
Altro
Tasca porta schemi
Cavi elettrici e barre di rame (interno quadro)
Cavi in ingresso al sezionatore
2x(1x35mmq) mod. SBC8
dal partitore tipo FG21M21
2x(2x35mmq) mod. SBC12/16
(rosso+/nero-)
Flexibar 2x(2x24x1mmq)
mod. SBC24
Cavi di potenza per scaricatore
1x25 mmq mod. SBC8/12/16/24
tipo FG21M21 (rosso + / nero -)
Cavi dal fusibile al CM2 e dal CM2 al
1x4 mmq mod. SBC8/12/16/24
ripartitore tipo FG21M21 (rosso +/nero-)
Cavi di comunicazione RS485
Tipo Belden 1 coppia schermato
Cavi ausiliari tipo N07V-K
Varie sezioni ≥ 0,75mmq
Barra di terra
20x5 mmq
Cavi di ingresso e di uscita dal quadro
Cavi in ingresso al porta fusibile
Sez.max 16mmq
(stringhe)
Cavi in uscita dal sezionatore
Sez. max 70mmq Mod. SBC8/12/16
(inverter - quadri di secondo parallelo) Sez. max 120mmq Mod. SBC24
