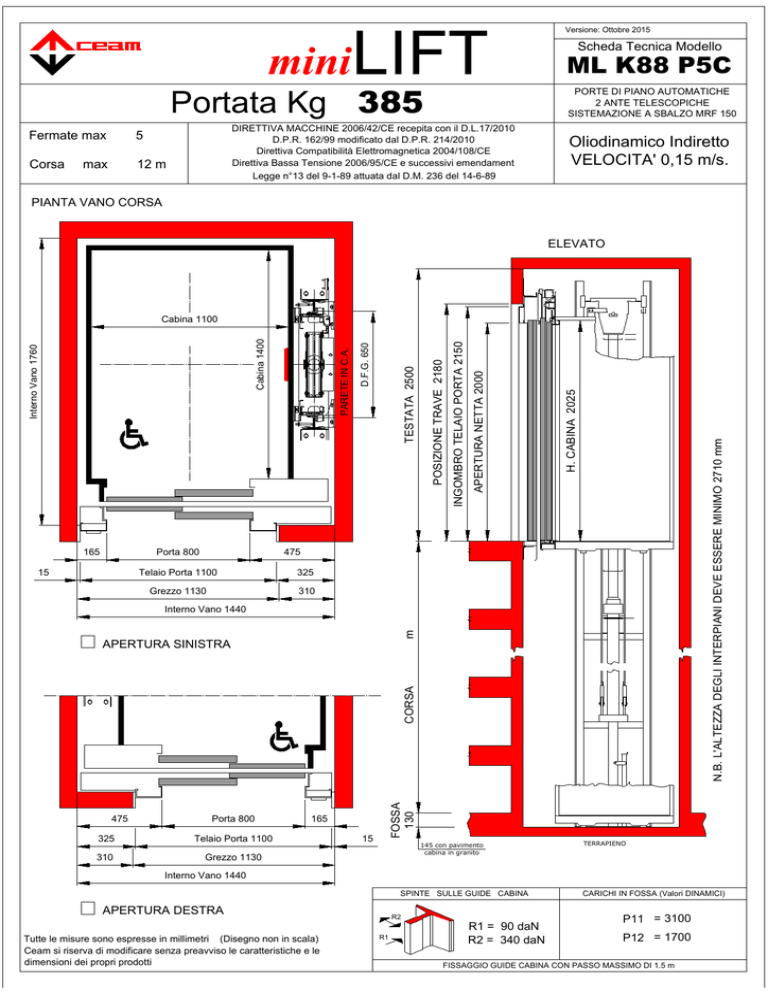

miniLIFT Scheda Tecnica Modello ML K88 P5C PORTE DI PIANO AUTOMATICHE 2 ANTE TELESCOPICHE SISTEMAZIONE A SBALZO MRF 150 Portata Kg 385 Fermate max 5 DIRETTIVA MACCHINE 2006/42/CE recepita con il D.L.17/2010 D.P.R. 162/99 modificato dal D.P.R. 214/2010 Corsa 12 m Direttiva Bassa Tensione 2006/95/CE e successivi emendament max Versione: Ottobre 2015 Oliodinamico Indiretto VELOCITA' 0,15 m/s. PIANTA VANO CORSA ELEVATO Porta 800 15 H. CABINA 2025 APERTURA NETTA 2000 INGOMBRO TELAIO PORTA 2150 POSIZIONE TRAVE 2180 D.F.G. 650 TESTATA 2500 N.B. L'ALTEZZA DEGLI INTERPIANI DEVE ESSERE MINIMO 2710 mm 165 PARETE IN C.A. Interno Vano 1760 Cabina 1400 Cabina 1100 475 Telaio Porta 1100 325 Grezzo 1130 310 m Interno Vano 1440 475 Porta 800 325 Telaio Porta 1100 310 Grezzo 1130 FOSSA 130 CORSA APERTURA SINISTRA 165 15 145 con pavimento cabina in granito TERRAPIENO Interno Vano 1440 SPINTE SULLE GUIDE CABINA APERTURA DESTRA Tutte le misure sono espresse in millimetri (Disegno non in scala) Ceam si riserva di modificare senza preavviso le caratteristiche e le dimensioni dei propri prodotti R2 R1 R1 = 90 daN R2 = 340 daN CARICHI IN FOSSA (Valori DINAMICI) P11 = 3100 P12 = 1700 FISSAGGIO GUIDE CABINA CON PASSO MASSIMO DI 1.5 m 115 400 P12 300 35 600 LLE TRO Interno Vano 1760 0 CON 1485 max POSIZIONE AREE DI CARICO IN FOSSA D.F.G. + 200 CENTRALINA OLEODINAMICA E QUADRO DI MANOVRA R USCITE TUBO FLESSIBILE P11 115 1 - Prevedere canalizzazione ispezionabile per il passaggio della tubazione e dell'impianto elettrico. + D.F.G 300 P11 200 Interno Vano 1440 400 150 2 - Distanza massima dal vano corsa 20 metri. P12 NOTE - Le strutture portanti orizzontali e verticali dovranno essere in grado di sopportare i carichi indicati. - Le pareti interne del vano corsa e del locale centralina, al momento del montaggio dell'impianto, devono presentarsi pulite ed imbiancate. - La fossa deve essere protetta dalle infiltrazioni d'acqua. Nella fossa devono essere presenti una presa luce ed uno stop. - In caso di incastellature all'esterno prevedere serrature e bottoniere di piano stagne. - La linea monofase 220 Vca deve essere protetta da interruttore magnetotermico unipolare + neutro lucchettato. PARETI VANO CORSA: Cemento Armato FISSAGGIO STAFFE: Tasselli ad espansione Muratura Murate Denominazione piani : -1 0 1 3 4 5 6 ESTETICA CABINA Blu Oceano Grigio Chiaro Acciaio Inox Acciaio Inox Bianco Grigio Chiaro Satinato Pelle Lino Dama Satinato Materiale Materiale Skinplate Blu Allum. Anodizz. Parete laterale SX Parete laterale SX Parete laterale DX Parete di fondo POSIZIONE BOTTONIERA Parete laterale DX Su Portale A Muro Parete di fondo Non disponibile con 2 ingressi opposti Melange Arancio Grigio Chiaro Cristallo Ardesia Ambra Dama SPECCHIO Avorio Blu Oceano Lino Posizione Materiale Posizione Beige Marrone Satinato Pelle CORRIMANO Escluso lato bottoniera Grigio Scuro Grigio Scuro Acciaio Inox Blu Oceano Arancio COLORE Grigio PORTE DI PIANO Grigio Scuro Avorio Avorio SISTEMAZIONE Satinato Pelle Lino Dama FINESTRA PANORAMICA A Sbalzo Incassate mm................... Satinato Parete laterale SX Parete laterale DX Parete di fondo PARETE PANORAMICA Pelle Lino Posizione Arancio Melange Skinplate Melange Avorio Mano di Acciaio Inox fondo Avorio Bianco COLORE Posizione Beige Gomma Grigio Scuro Beige COLORE RIVESTIMENTO ESTERNO CABINA PAVIMENTO Granito Grigio Scuro BOTTONIERA Acciaio Inox Skinplate Materiale COLORE Skinplate Skinplate COLORE PARETI Materiale Materiale PARETE FRONTALE E ANGOLARI Dama Grigio ghiaia Parete laterale SX Parete laterale DX Parete di fondo Timbro e firma per approvazione: COMMITTENTE: INTESTAZIONE: Data: Ottobre 2015 ML K88 P5C ALIMENTAZIONE: Forza Motrice e Luce 220/230 V Monofase 50 Hz Potenza Motore = 1.5 KW Corrente assorbita Is= 14 A In= 9.3 A
