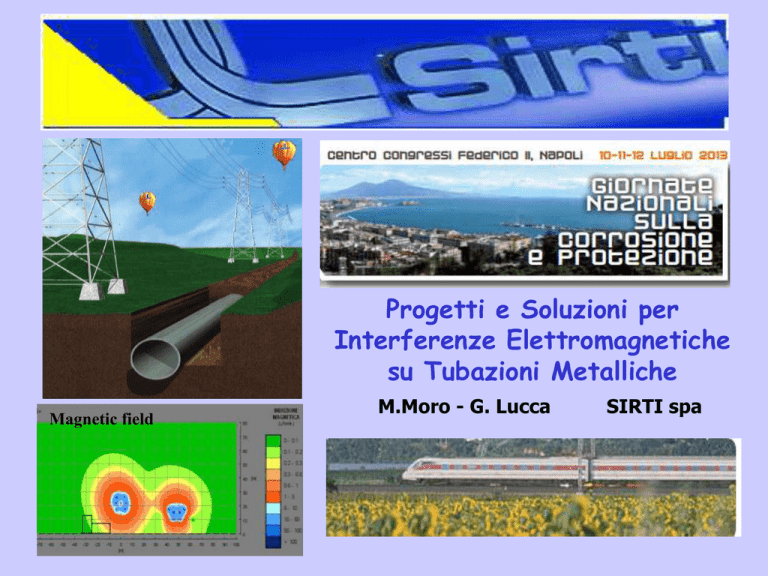

Progetti e Soluzioni per Interferenze Elettromagnetiche su Tubazioni Metalliche Magnetic field M.Moro - G. Lucca SIRTI spa INTERFERENZA ELETTROMAGNETICA TUBAZIONI METALLICHE CORROSIONE •in corrente continua (correnti vaganti prodotte da linee di trazione elettrificate) •in corrente alternata (elettrodotti, linee di trazione elettrificate) rischio di: PERICOLO per le Persone DANNI agli Impianti •Tensioni indotte e trasferite….. •Perforazioni, malfunzionamenti P.C…. Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA DPCM 17/04/2008 Per la sicurezza delle persone e degli impianti Prescrive la verifica delle tensioni indotte su gasdotti In caso di coesistenza con elettrodotti con tensione di esercizio > 30kV Sirti S.p.A. Effetti delle IEM ci sono da sempre: il migliore isolamento delle tubazioni ha INTERFERENZA ELETTROMAGNETICA ACCOPPIAMENTO INDUTTIVO Conduttore percorso da corrente Linee di forza del campo magnetico I tubazione indotta ACCOPPIAMENTO CONDUTTIVO INTERFERENZA ELETTROMAGNETICA (caso 1) Sottostazione Elettrica Guasto Monofase a terra Funzionamento normale Accoppiamento elettromagnetico con linee elettriche SSE Icc Impianto indotto FunzionamentoI normale CONTATTO CONTATTO Condizione di guasto I Accoppiamento elettromagnetico con linee di trazione elettrificate SSE SSE I ROTAIE I 1 ROTAIE I 2 TERRA 1 I 3 TERRA Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA (caso 2) Guasto a terra in Sottostazione o lungo linea (dispersori dei pali di sostegno) Corrente di guasto tubazione Corrente iniettata nel terreno Accoppiamento conduttivo Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA (quadro normativo in Italia) Linee di trazione e impianti Tlc Accoppiamento conduttivo CEI 103.10 CEI 11.1 CEI 304-1 Linee elettriche e impianti Tlc CEI 103.6 Linee elettriche e tubazioni D.M. 17/4/08 Linee elettriche /trazione e tubazioni CEI EN 50443 Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA 3 km Linea inducente Linea indotta 3 km Tipo di linea inducente Ampiezza della fascia di esposizione zona aperta Accoppiamento conduttivo centro urbano 20m da linea di trazione 6 km 600 m linea elettrica aerea 6 km 600 m linea elettrica in cavo 60 m 60 m 150m da dispersore traliccio dispersore sottostazione Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA LIMITI (tubazioni) Condizione di guasto della sorgente inducente Tensioni indotte da 150 a 2000 V (in funzione del tempo di guasto) Condizione di normale esercizio della sorgente inducente Tensioni indotte 60 V Rischio corrosione c.a. Tensioni indotte 15 V Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA i dati Studio delle interferenze elettromagnetiche i calcoli i risultati progetto di eventuali protezioni Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA Dati elettrico dimensionali Software differenziati per tipologia di impianto Sistema Informativo Geografico (proiezione Gauss-Boaga) Dati topografici Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA tubazione isolamento giunti isolanti Diametro Spessore resistività del materiale Spessore resistività del materiale posizione chilometrica continuità elettrica in condizioni di esercizio (si/no) posizione chilometrica scaricatori trasversali lungo linea e /o a protezione dei giunti resistenza della connessione a terra tensione d’innesco scaricatori longitudinali posizione chilometrica lungo linea tensione d’innesco e/o a protezione dei giunti celle di polarizzazione posizione chilometrica resistenza della connessione a terra posizione chilometrica Connessione con strutture metalliche resistenza di eventuali connessioni a terra tipologia della connessione (diretta, attraverso apparati ...) connessione con altre posizione chilometrica tubazioni tipologia della connessione (diretta, attraverso apparati ...) descrizione completa delle tubazioni connesse Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA 12 m Fault Current 30 11 m 25 11 m 20 Current (kA) 10 m 10 m 15 10 5 0 0 10 10 ANAGNI KM 23+351 KM 60+728 descrizione 132 kV P.P.D. P.P.D. KM 37+901 KM 87.489 AT 3 AT 6 P.O. C. 25kV – 3 kv Km 14+9 00 20 25 30 35 P.P.D. P.P.D. P.P.D. KM 25+430 KM 49+017 KM 74+579 KM 101+470 AT 2 AT 4 AT 5 AT 7 spessore (mm) guaina isolante 0.8 schermo alluminio 0.2 isolamento armatura 0.8 armatura in acciaio 2x0.3 guaina esterna isolante ROMAP.P.D. KM 0+000 15 km GALLICANO 132 kV 5 1.5 Sirti S.p.A. 40 45 50 INTERFERENZA ELETTROMAGNETICA Linea di trazione 25 kV-50Hz Elettrodotto Rete di distribuzione Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA Metodo Multiconduttore: simulazione linee elettriche e linee di trazione tensioni e correnti inducenti Un software specifico per : Reti di tubazioni Potenziali nel terreno Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA Dati descrittivi (elettrico-dimensionali) degli impianti indotti ed inducenti Schema planimetrico degli avvicinamenti Tensioni e correnti indotte lungo linea Analisi dei risultati e confronto con i limiti RELAZIONE TECNICA Le tensioni indotte sui gasdotti sono soggetti a vincoli di legge: la Relazione Tecnica documenta che progettazione ed esecuzione è svolta a “regola d’arte”” Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA 132 kV 132bis kV 2500 66 kV 33 kV Voltage (V) 2000 1500 1000 500 0 190 200 210 220 230 240 250 260 270 280 290 300 km Tensione su pipeline indotta da più elettrodotti in condizione di guasto ( gas pipeline FAHUD – SOHAR) Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA (V) 3000 2000 1000 -500 0.0 (m) 500 Potenziale prodotto alla superficie del terreno da un guasto in una sottostazione elettrica Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA 3500 (V) 3000 (m) 2500 200 100 0 100 200 Potenziale alla superficie del terreno lungo le diagonali della rete di terra della sottostazione elettrica Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA 600,00 V indotta V contatto 500,00 Limite Cei 304-1 Limite Cei 11-1 Tensione (V) 400,00 300,00 200,00 100,00 0,00 0,000 0,500 1,000 1,500 2,000 2,500 Progressiva sul metanodotto (km) 3,000 Sirti S.p.A. 3,500 INTERFERENZA ELETTROMAGNETICA Tipologia Localizzazione Verifica Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA Provvedimenti di mitigazione sulla tubazione - limitatori di tensione - celle di polarizzazione - interruzione della continuità Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA Provvedimenti di mitigazione sulla tubazione Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA Provvedimenti di mitigazione sulla tubazione Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA Sirti S.p.A. Statistica relativa ai superamenti dei limiti per le tensioni indotte (Elettrodotti vs Gasdotti) Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA Gli algoritmi utilizzati per il calcolo delle interferenze elettromagnetiche possono essere utili per stimare anche il rischio di CORROSIONE in corrente continua sulle tubazioni: Strumento utile come ausilio nella individuazione dei tratti di tubazione a più alto rischio, per una progettazione più efficace e puntuale degli impianti di protezione Sirti S.p.A. INTERFERENZA ELETTROMAGNETICA PERICOLO per le Persone DANNI agli Impianti Progetti e Soluzioni per Interferenze Elettromagnetiche su Tubazioni Metalliche
