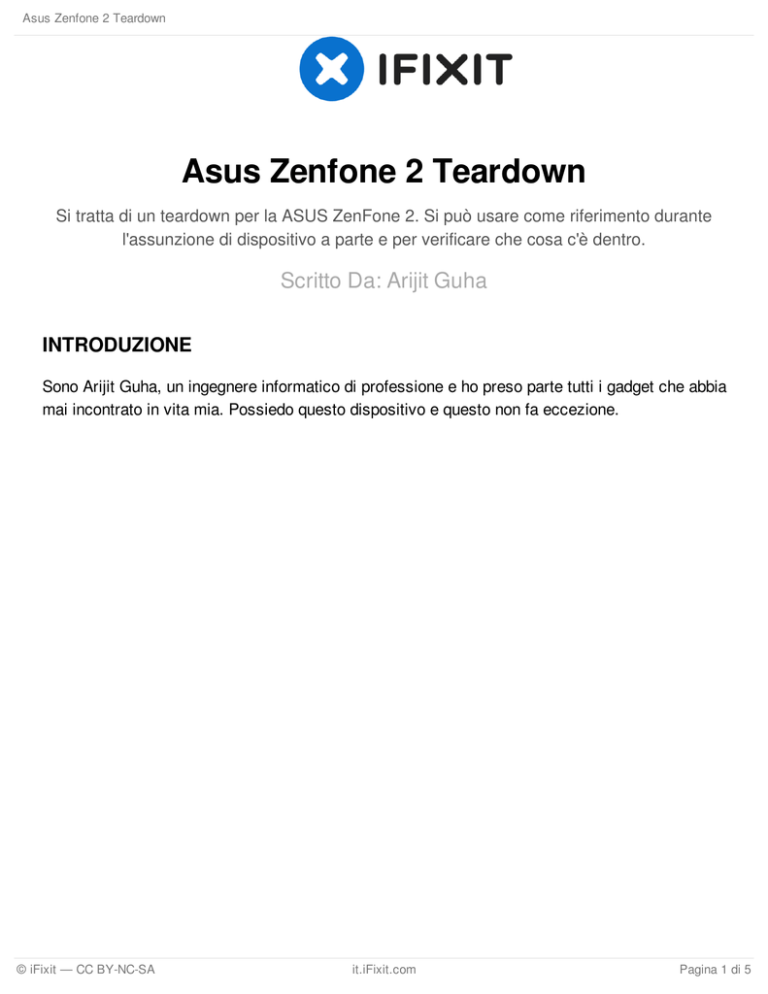

Asus Zenfone 2 Teardown

Asus Zenfone 2 Teardown
Asus Zenfone 2 Teardown
Si tratta di un teardown per la ASUS ZenFone 2. Si può usare come riferimento durante
l'assunzione di dispositivo a parte e per verificare che cosa c'è dentro.
Scritto Da: Arijit Guha
INTRODUZIONE
Sono Arijit Guha, un ingegnere informatico di professione e ho preso parte tutti i gadget che abbia
mai incontrato in vita mia. Possiedo questo dispositivo e questo non fa eccezione.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 1 di 5
Asus Zenfone 2 Teardown
Passo 1 — Rimozione del coperchio posteriore

Svitare tutte le viti 14. Ci sono due strisce di adesivo che funzionano dall'alto verso il basso
accanto alle slot per schede SIM in modo da essere paziente e lentamente rimuovere il coperchio
posteriore.
Passo 2 — Rimozione della batteria

Il connettore della batteria è il connettore a destra della scheda madre. Sopra la batteria, è
presente un connettore ponte che collega la scheda madre con la scheda sub in basso. Quindi
rimuovere entrambi i cavi. C'è un leggero adesivo sotto la batteria. Tagliare attraverso di essa con
un spudger plastica e verrà fuori.

La scheda sub ha i terminali dell'antenna anche e prima di rimuovere la batteria, il cavo
dell'antenna deve essere rimosso. scollegare delicatamente il cavo coassiale sia la scheda madre
e la scheda secondaria.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 2 di 5
Asus Zenfone 2 Teardown
Passo 3 — La rimozione della scheda madre

Rimuovere il nastro di rame aderito alla metà del telaio. La scheda madre è tenuto a metà del telaio
con 4 clip in plastica. Ho scoperto che a partire per fare leva sul scheda madre da destra è più
facile che da sinistra. Basta applicare senso meccanico e si otterrà la scheda madre in pochissimo
tempo.

Assicurarsi di non piegare la scheda madre dalla troppa pressione.
Passo 4 — informazioni sulla batteria

La batteria è valutato a 3.85V, 11.5 Wh. La capacità è di 2900 mAh e 3000 mAh minima tipica.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 3 di 5
Asus Zenfone 2 Teardown
Passo 5 — dettagli della scheda madre - Lato inferiore
© iFixit — CC BY-NC-SA
it.iFixit.com

Rimuovere gli scudi dalla scheda
madre esporrà i componenti.

componenti Lato inferiore:

SK Hynix H26M52103FMR 16 GB di
memoria eMMC 5.0 Flash

Intel 8818 XGold 223

Intel PMB 5747 controller RF

Modulo Amplificatore Skyworks
77.627-11 Network Power

Murata 6PH47

Qualcomm SMB 1357 Quick Charge
2.0 IC
Pagina 4 di 5
Asus Zenfone 2 Teardown
Passo 6 — dettagli della scheda madre - lato anteriore

Intel PMB 6830 - Power Management IC

Winbond W978H6KBVX2E - 256Mb Low Power DDR2 SDRAM utilizzata per aiutare il processore
in banda base.

Intel PMB 9933 processore in banda

SK Hynix H9CKNNNCPTMR - 4 GB di RAM LPDDR3 con il processore Intel Atom Z3560 a strati
sotto come pop.

Realtek ALC 5647 chip audio.

Broadcom BCM4339XKUBG - controllore WiFi dual band.

Il sensore di prossimità, i LED di notifica e il jack audio da 3,5 mm sono tutti saldati alla scheda
madre.

Le telecamere anteriore e posteriore possono essere facilmente rimossi dalla scheda madre
To reassemble your device, follow these instructions in reverse order.
