Corso di Struttura della Materia

Corso di Struttura della Materia - Fisica
G. Rinaudo
Esercizio 6.1 – struttura cristallina dello Zn metallico
Lo zinco metallico ha densità d=7,1 g cm-3, numero atomico Z=30, numero di massa A=65,4.
a) densità numerica degli atomi
- calcolare la densità numerica degli atomi di Zn;
- assumendo per semplicità un reticolo cubico semplice, calcolare le dimensioni della cella
elementare e la massima distanza fra piani reticolari;
b) misure di diffrazione
- se si vuole che l’angolo della diffrazione di Bragg sia almeno di 15o, quale è la minima energia
di raggi X che si dovrebbe usare?
- Quale è la minima Z di un atomo che può produrre linee K di raggi X di tale energia?

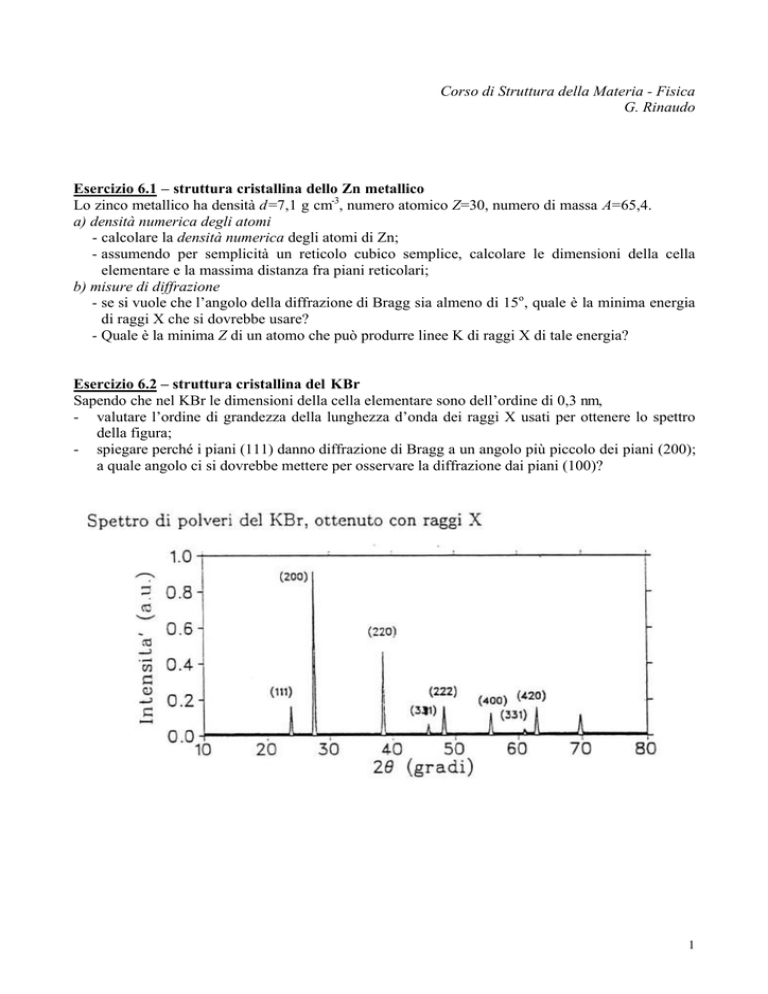

Esercizio 6.2 – struttura cristallina del KBr
Sapendo che nel KBr le dimensioni della cella elementare sono dell’ordine di 0,3 nm,
- valutare l’ordine di grandezza della lunghezza d’onda dei raggi X usati per ottenere lo spettro
della figura;
- spiegare perché i piani (111) danno diffrazione di Bragg a un angolo più piccolo dei piani (200);
a quale angolo ci si dovrebbe mettere per osservare la diffrazione dai piani (100)?
1
