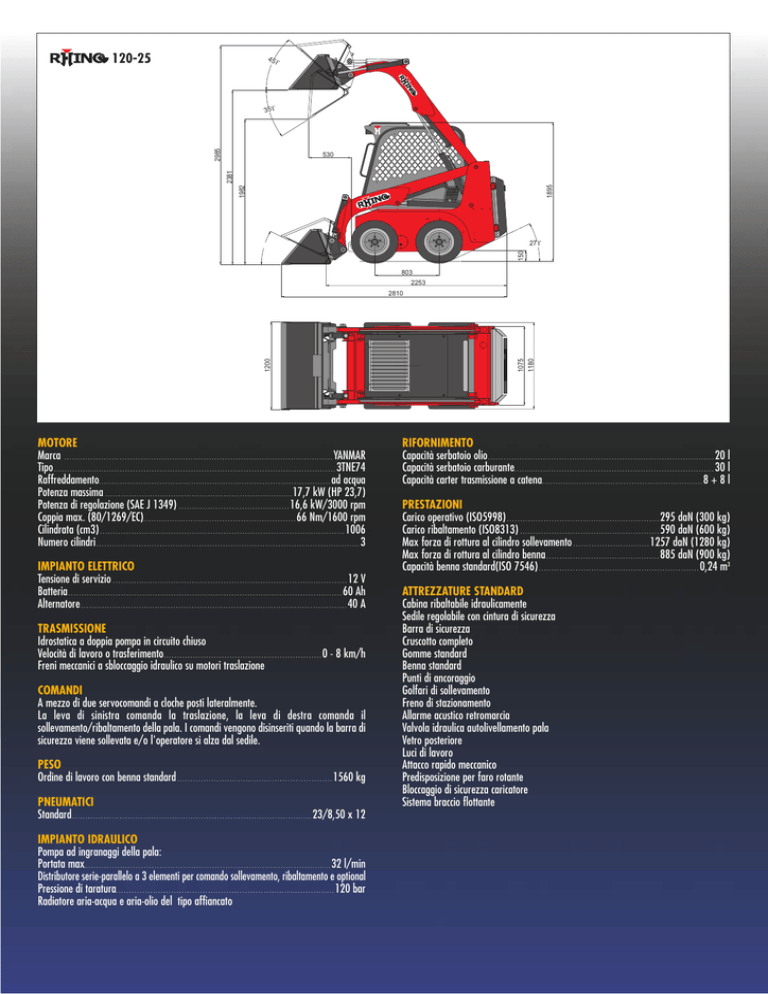

MOTORE IMPIANTO ELETTRICO TRASMISSIONE Idrostatica a

120-25
45°
2985
35°
1982
1895
2381
530
150
27°
803
2253
MOTORE
Marca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . YANMAR
Tipo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3TNE74
Raffreddamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ad acqua
Potenza massima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17,7 kW (HP 23,7)
Potenza di regolazione (SAE J 1349) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16,6 kW/3000 rpm
Coppia max. (80/1269/EC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66 Nm/1600 rpm
Cilindrata (cm3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1006
Numero cilindri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
IMPIANTO ELETTRICO
Tensione di servizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 V
Batteria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Ah
Alternatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 A
TRASMISSIONE
Idrostatica a doppia pompa in circuito chiuso
Velocità di lavoro o trasferimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 - 8 km/h
Freni meccanici a sbloccaggio idraulico su motori traslazione
COMANDI
A mezzo di due servocomandi a cloche posti lateralmente.
La leva di sinistra comanda la traslazione, la leva di destra comanda il
sollevamento/ribaltamento della pala. I comandi vengono disinseriti quando la barra di
sicurezza viene sollevata e/o l'operatore si alza dal sedile.
PESO
Ordine di lavoro con benna standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1560 kg
PNEUMATICI
Standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23/8,50 x 12
IMPIANTO IDRAULICO
Pompa ad ingranaggi della pala:
Portata max.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 l/min
Distributore serie-parallelo a 3 elementi per comando sollevamento, ribaltamento e optional
Pressione di taratura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 bar
Radiatore aria-acqua e aria-olio del tipo affiancato
1075
1180
1200
2810
RIFORNIMENTO
Capacità serbatoio olio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 l
Capacità serbatoio carburante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 l
Capacità carter trasmissione a catena . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 + 8 l
PRESTAZIONI
Carico operativo (ISO5998) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 295 daN (300 kg)
Carico ribaltamento (ISO8313) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 590 daN (600 kg)
Max forza di rottura al cilindro sollevamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1257 daN (1280 kg)
Max forza di rottura al cilindro benna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 885 daN (900 kg)
Capacità benna standard(ISO 7546) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,24 m3
ATTREZZATURE STANDARD
Cabina ribaltabile idraulicamente
Sedile regolabile con cintura di sicurezza
Barra di sicurezza
Cruscotto completo
Gomme standard
Benna standard
Punti di ancoraggio
Golfari di sollevamento
Freno di stazionamento
Allarme acustico retromarcia
Valvola idraulica autolivellamento pala
Vetro posteriore
Luci di lavoro
Attacco rapido meccanico
Predisposizione per faro rotante
Bloccaggio di sicurezza caricatore
Sistema braccio flottante
3145
Legnago - Italy
36°
Girardi Print Factory
45°
130-35
28°
1940
2050
2700
2500
536
182
27°
890
2475
MOTORE
Marca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . YANMAR
Tipo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3TNE88
Raffreddamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ad acqua
Potenza massima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27,1 kW (HP 36,3)
Potenza di regolazione (SAE J 1349). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27,1 kW/3000 rpm
Coppia max. (80/1269/EC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 Nm/1600 rpm
Cilindrata (cm3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1642
Numero cilindri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
IMPIANTO ELETTRICO
Tensione di servizio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 V
Batteria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Ah
Alternatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 A
TRASMISSIONE
Idrostatica a doppia pompa in circuito chiuso
Velocità di lavoro o trasferimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 - 9 km/h
Freni meccanici a sbloccaggio idraulico su motori traslazione
COMANDI
A mezzo di due servocomandi a cloche posti lateralmente. La leva di sinistra comanda
la traslazione, la leva di destra comanda il sollevamento/ribaltamento della pala.
I comandi vengono disinseriti quando la barra di sicurezza viene sollevata e/o l'operatore si alza dal sedile.
PESO
Ordine di lavoro con benna standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1940 kg
PNEUMATICI
Standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27/8,50 x 15
IMPIANTO IDRAULICO
Pompa ad ingranaggi della pala:
Portata max.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 l/min
1270
1300
3045
Distributore serie-parallelo a 3 elementi per comando sollevamento, ribaltamento e optional
Pressione di taratura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140 bar
Radiatore aria-acqua e aria-olio del tipo affiancato
RIFORNIMENTO
Capacità serbatoio olio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 l
Capacità serbatoio carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 l
Capacità carter trasmissione a catena . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 + 9 l
PRESTAZIONI
Carico operativo (ISO5998) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 368 daN (375 kg)
Carico ribaltamento (ISO8313) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 735 daN (750 kg)
Max forza di rottura al cilindro sollevamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1570 daN (1600 kg)
Max forza di rottura al cilindro benna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1210 daN (1230 kg)
Capacità benna standard (ISO 7546) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,32 m3
ATTREZZATURE STANDARD
Cabina ribaltabile con sistema idraulico
Sedile regolabile con cintura di sicurezza
Barra di sicurezza
Cruscotto completo
Gomme standard
Benna standard
Punti di ancoraggio
Golfari di sollevamento
Freno di stazionamento
Allarme acustico retromarcia
Valvola idraulica autolivellamento pala
Vetro posteriore
Luci di lavoro
Attacco rapido meccanico
Predisposizione per faro rotante
Bloccaggio di sicurezza caricatore
Sistema braccio flottante
HINOWA S.p.a.
Via Fontana - 37054 NOGARA (VR) ITALIA
Tel. +39 - 0442 539100 / 0442 539106
Fax +39 - 0442 539075
e-mail: [email protected]
web site: www.hinowa.com
06/02
I dati riportati sul presente catalogo sono puramente orientativi e non devono essere
considerati impegnativi senza la conferma della Ditta HINOWA S.p.a.
Palette compatte
120-25 e 130-35
Adatte per ogni cantiere
e sono:
Operose
Silenziose
Fedeli
Le Palette Compatte
riuniscono
tanti vantaggi in poco spazio, sono
operose, silenziose, facili da controllare
e fedeli.
Cabina di sicurezza omologata
Fops-Rops con accesso frontale e
uscita di emergenza
Fari per gli spostamenti e
lavori notturni
Fascione rigido e cintura
di sicurezza per l’operatore
Pompa manuale per il
ribaltamento della cabina
Portellone
posteriore antiscasso
Joy Stick manuale,
per il controllo della
traslazione e delle
operazioni di lavoro
Quadro controllo
per i vari componenti
e temperatura
in fronte all’operatore
Prese d’olio
per attrezzi idraulici
Benna autolivellante con attacchi rapidi
ACCESSORI INTERCAMBIABILI:
- pinza industriale
- pinza agricola
- forche muletto
- martello idraulico
- martello idraulico manuale
- spazzatrice con raccoglitore
- lama angledozer
- benna miscelatrice (130-35)
- escavatore
- trivella
Ruote in gomma
con varie dimensioni
e battistrada
Accessi consentiti completamente
per una facile manutenzione e
ispezione dei vari organi.
120-25
130-35
La trasmissione
idrostatica e l’impianto
idraulico sono
facilmente raggiungibili e
perfettamente ispezionabili
grazie al ribaltamento
idraulico della cabina.
Il posto guida è ampio,
ben protetto,
facilmente accessibile e
confortevole.
Le Attrezzature che si possono
applicare sono molteplici, pratiche
grazie all’aggancio rapido affidabile
e funzionale.
DATI TECNICI
PINZA INDUSTRIALE
PINZA AGRICOLA
RHINO 120 - 25
RHINO 120 - 25
Larghezza 1250 mm
Larghezza 1250 mm
RHINO 130 - 35
RHINO 130 - 35
Larghezza 1400 mm
Larghezza 1400 mm
FORCHE PALLET
SPAZZATRICE CON BENNA DI RACCOLTA
RHINO 120 - 25
RHINO 120 - 25
Larghezza 1200 mm
Litri 345
RHINO 130 - 35
RHINO 130 - 35
Larghezza 1200 mm
Litri 390
LAMA ANGLEDOZER
TRIVELLA
RHINO 120 - 25
RHINO 120 - 25
Larghezza 1520 mm
Profondità max 1500 mm
Diametro max 250 mm
RHINO 130 - 35
RHINO 130 - 35
Larghezza 1520 mm
Profondità max 1500 mm
Diametro max 400 mm
ESCAVATORE
RHINO 120 - 25
Profondità max di scavo 1900 mm
BENNA MISCELATRICE
RHINO 130 - 35
RHINO 130 - 35
Capacità benna litri 225
Profondità max di scavo 2450 mm
MARTELLO IDRAULICO
MARTELLO IDRAULICO manuale
RHINO 120 - 25
RHINO 120 - 25
da 105 kg
da 21 kg
RHINO 130 - 35
RHINO 130 - 35
da 105 kg
da 21 kg
