Rilevamento e cattura di un impulso (Prova riflessi)

Esercitazioni di Laboratorio di Sistemi – Anno scolastico 2006-2007

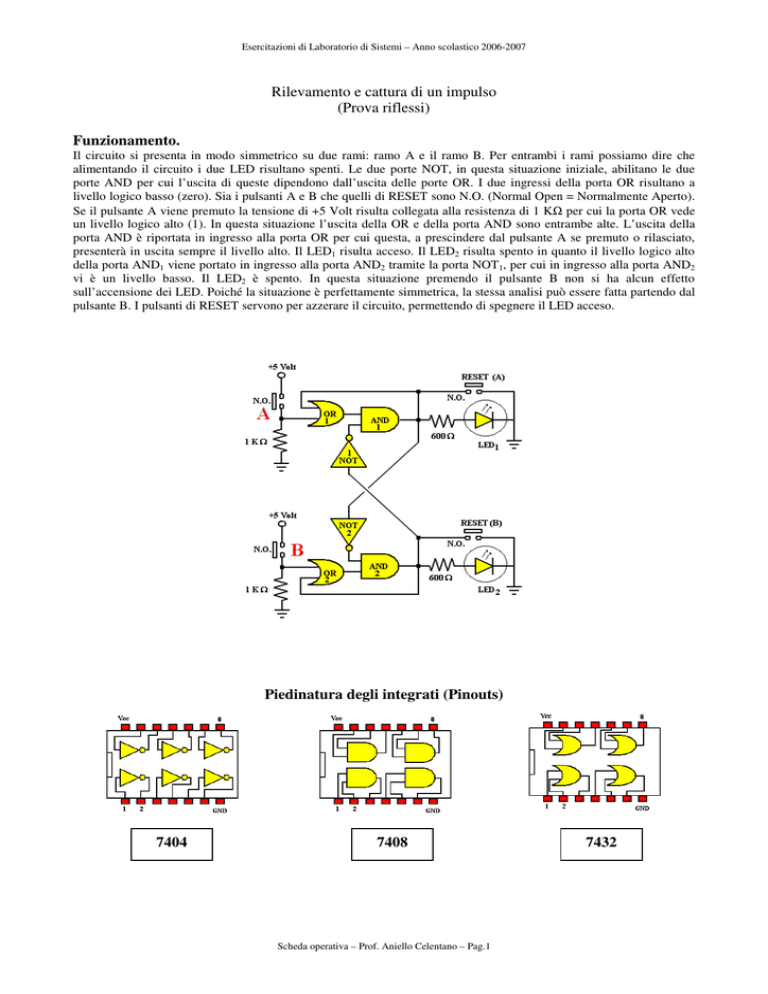

Rilevamento e cattura di un impulso
(Prova riflessi)
Funzionamento.
Il circuito si presenta in modo simmetrico su due rami: ramo A e il ramo B. Per entrambi i rami possiamo dire che
alimentando il circuito i due LED risultano spenti. Le due porte NOT, in questa situazione iniziale, abilitano le due
porte AND per cui l’uscita di queste dipendono dall’uscita delle porte OR. I due ingressi della porta OR risultano a
livello logico basso (zero). Sia i pulsanti A e B che quelli di RESET sono N.O. (Normal Open = Normalmente Aperto).
Se il pulsante A viene premuto la tensione di +5 Volt risulta collegata alla resistenza di 1 KΩ per cui la porta OR vede
un livello logico alto (1). In questa situazione l’uscita della OR e della porta AND sono entrambe alte. L’uscita della
porta AND è riportata in ingresso alla porta OR per cui questa, a prescindere dal pulsante A se premuto o rilasciato,
presenterà in uscita sempre il livello alto. Il LED1 risulta acceso. Il LED2 risulta spento in quanto il livello logico alto
della porta AND1 viene portato in ingresso alla porta AND2 tramite la porta NOT1, per cui in ingresso alla porta AND2
vi è un livello basso. Il LED2 è spento. In questa situazione premendo il pulsante B non si ha alcun effetto
sull’accensione dei LED. Poiché la situazione è perfettamente simmetrica, la stessa analisi può essere fatta partendo dal
pulsante B. I pulsanti di RESET servono per azzerare il circuito, permettendo di spegnere il LED acceso.
Piedinatura degli integrati (Pinouts)
7404
7408
Scheda operativa – Prof. Aniello Celentano – Pag.1
7432
Esercitazioni di Laboratorio di Sistemi – Anno scolastico 2006-2007
Che cosa fare
a)
Realizzare il circuito su breadboard verificando che il circuito permette di catturare un impulso e di mantenere
il LED corrispondente acceso fino al RESET. Per facilitare la realizzazione del circuito, sullo schema elettrico
indicare il numero del pin che fa capo alla porta logica.
b) I collegamenti su breadboard devono essere bassi e misurati, evitare “ponti” e “ponticelli” vari.
c) Verificare che se un LED segnala la cattura di un impulso, da quel momento i pulsanti A e B non hanno più
alcun effetto sul circuito, almeno fino a quando non si resetta il LED acceso.
d) Fare una relazione dettagliata con Windows Word, riportando lo schema elettrico.
Materiale occorrente.
Componente
Integrato 7404
Integrato 7408
Integrato 7432
LED
Resistenza 1 KΩ
Resistenza 600 Ω
Pulsanti N.O.
Minilab
Forbici
Filo elettrico per Breadboard
Tester per misure
Quantità
1
1
1
2
2
2
4
1
1
1
Gruppo di lavoro
1)
2)
3)
4)
5)
6)
Scheda operativa – Prof. Aniello Celentano – Pag.2
Esercitazioni di Laboratorio di Sistemi – Anno scolastico 2006-2007
Scheda operativa – Prof. Aniello Celentano – Pag.3
Esercitazioni di Laboratorio di Sistemi – Anno scolastico 2006-2007
Scheda operativa – Prof. Aniello Celentano – Pag.4
Esercitazioni di Laboratorio di Sistemi – Anno scolastico 2006-2007
Schema realizzato con CircuitMaker
Scheda operativa – Prof. Aniello Celentano – Pag.5
Esercitazioni di Laboratorio di Sistemi – Anno scolastico 2006-2007
Circuito elettrico realizzato con TraxtMaker
Scheda operativa – Prof. Aniello Celentano – Pag.6
