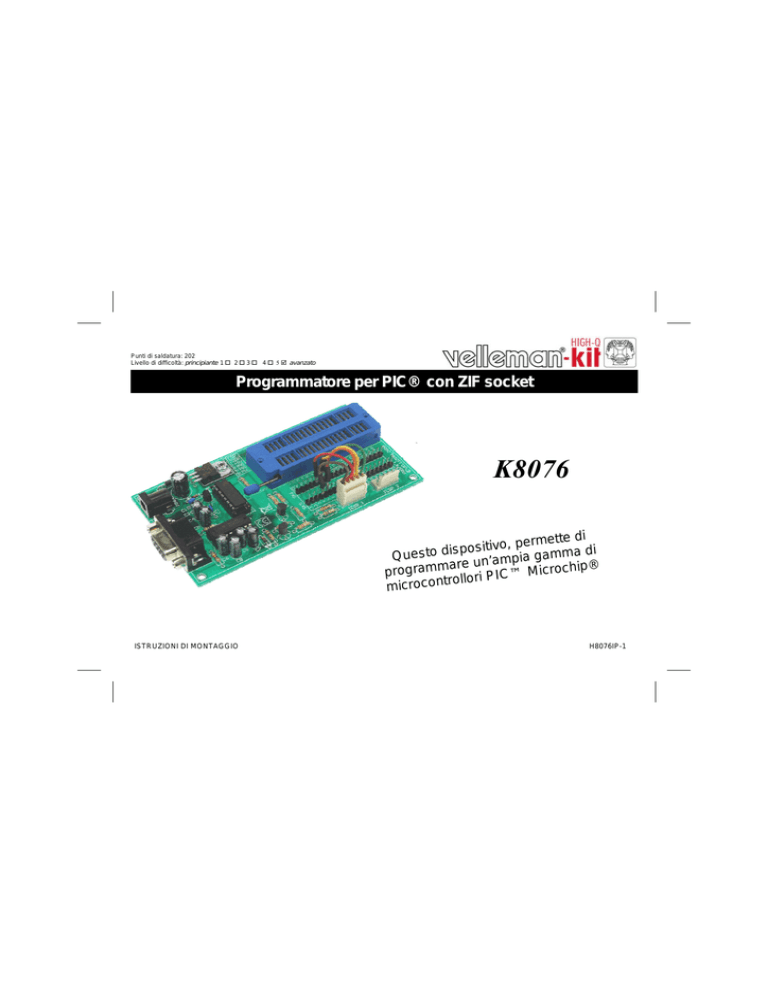

Programmatore per PIC® con ZIF socket

Punti di saldatura: 202
Livello di difficoltà: principiante 1
2
3
4
5
avanzato
Programmatore per PIC® con ZIF socket
K8076
tte di
ivo, perme a di
it
s
o
p
is
d
Questo
ia gamm
re un’amp icrochip®
a
m
m
ra
g
M
pro
ollori PIC™
microcontr
ISTRUZIONI DI MONTAGGIO
H8076IP-1
Il presente dispositivo è conforme alla norme FCC (Part 15) se viene installato e utilizzato
rispettando le istruzioni allegate. Il funzionamento è soggetto alle seguenti condizioni: (1) Il
dispositivo non deve generare interferenze dannose; (2) il dispositivo deve tollerare qualsiasi
interferenza, incluse quelle che possono determinare un funzionamento irregolare.
Ulteriori informazioni riguardanti l’FCC sono disponibili all’indirzzo http://www.fcc.gov
Caratteristiche e specifiche
Caratteristiche:
Zoccolo ZIF da 40 pin configurabile montato su scheda
Selezione dei microcontrollori mediante ponticelli
Semplice software di programmazione PICprog2006TM incluso
Set di connettori SUBD 9 poli inclusi
Specifiche:
alimentazione: 15 VDC, 300 mA min. con adattatore di rete (esempio PS1508)
connettore porta seriale: 9 poli SUBD
dimensioni: 132x65x20 mm / 5,23 x 2,57 x 0,79"
microcontrollori supportati (rev. 2.0.0.0) :
PIC10F200
PIC12C508A,PIC12CE518
PIC12F629,PIC12F675
PIC16F54
PIC16F84A
PIC16F870,PIC16F871,PIC16F872,PIC16F873*,PIC16F874*
PIC16F876,PIC16F877*
PIC16F627,PIC16F627A,PIC16F628,PIC16F628A
PIC16F648A* PIC16F630,PIC16F676
PIC18F2550,...
(*): sotto test
Requisiti minimi di sistema:
PC IBM compatibile, Pentium o superiore
Sistema operativo Windows 98/ME/NT/2000/XP
CDROM drive
Porta seriale (RS232) libera*
(*) Il funzionamento del programmatore non è garantito se utilizzato con cavo adattatore USB/RS232.
4
Suggerimenti per il montaggio
1. Montaggio (Ignorare i seguenti suggerimenti, potrebbe creare delle difficoltà nella realizzazione del dispositivo!)
Si consiglia di seguire attentamente i suggerimenti di seguito riportati, per poter completare con successo il montaggio del dispositivo.
1.1 Assicuratevi di possedere la giusta attrezzatura:
•
Si consiglia di utilizzare un saldatore di media potenza (25 - 40 W) avente una punta da 1 mm.
•
Mantenere la punta del saldatore ben pulita, tramite una spugna inumidita con acqua. Per poter ottenere delle saldature di
qualità e salvaguardare la punta, è necessario che essa sia sempre ben stagnata. Le saldature devono essere “calde”, ossia lo
stagno si deve diffondere uniformemente su tutta la piazzola presentando una superficie lucida.
•
Utilizzare stagno avente al suo interno del buon disossidante (non utilizzare paste disossidanti!).
•
Per recidere i reofori dei componenti, servirsi di un tronchesino per elettronica, prestando attenzione agli occhi
perchè, durante il taglio, i reofori vengono proiettati a distanza.
•
Utilizzare una pinza a becchi fini per piegare reofori o per posizionare alcuni componenti.
•
Munirsi di un taglierino di piccole dimensioni e di cacciaviti con misure standard.
0.0
00
For some projects, a basic multi-meter is required, or might be handy
1.2 Suggerimenti per l’assemblaggio:
⇒
⇒
⇒
⇒
⇒
⇒
⇒
⇒
Per evitare delusioni, assicurarsi che il grado di difficoltà sia compatibile con le proprie capacità ed esperienza.
Seguire attentamente le istruzioni; leggere e capire ogni passo prima di operare.
L’assemblaggio deve essere eseguito procedendo secondo l’ordine descritto nel manuale.
Collocare, sul circuito stampato, ogni singolo componente come mostrato dalle figure.
I valori riportati nello schema elettrico, possono essere soggetti a variazioni.
I valori riportati in questa guida sono corretti*
Utilizzare le tabelle di controllo per prendere nota del proprio avanzamento.
Leggere le note informative riguardanti la sicurezza e i servizi al cliente.
* Errori tipografici esclusi. Verificare se in allegato al presente manuale è presente una nota di aggiornamento.
5
Suggerimenti per il montaggio
1.3 Suggerimenti per la saldatura:
1- Montare tutti i componenti tenendo il loro corpo aderente al circuito stampato, quindi saldare con cura i
relativi terminali.
2- Assicurarsi che le saldature siano lucide e di forma conica.
3- Rimuovere le eccedenze di stagno per evitare cortocircuiti con le piazzole adiacenti.
SI RACCOMANDA DI RIMUOVERNE UNO PER VOLTA!
I COMPONENTI ASSIALI SONO STATI NASTRATI
SECONDO LA SEQUENZA DI MONTAGGIO!
6
Construction
3. Resistenze a film metallico
1. Diodi
D1
D2
D3
D4
:
:
:
:
1N4007
1N4148
1N4148
1N4148
CATHODE
D...
Prestare attenzione alla polarità!
2. Resistenze
R...
R10 : 47
R11 : 220
(4 - 7 - 0 - B - 9)
(2 - 2 - 1 - B - 9)
4. Regolatore di tensione
R...
R1
R2
R3
R4
R5
R6
R7
R8
R9
:
:
:
:
:
:
:
:
:
1K5
3K3
3K3
3K3
3K3
100K
100K
100K
10K
(1 - 5 - 2 - B)
(3 - 3 - 2 - B)
(3 - 3 - 2 - B)
(3 - 3 - 2 - B)
(3 - 3 - 2 - B)
(1 - 0 - 4 - B)
(1 - 0 - 4 - B)
(1 - 0 - 4 - B)
(1 - 0 - 3 - B)
5. Condensatori
C1 : 100nF (104, u1)
C2 : 100nF (104, u1)
C3 : 100nF (104, u1)
6. Zoccoli per circuiti
integrati. Prestare attenzione
all’orientamento della tacca di
riferimento!
IC1 : 16P
IC2 : 16P
VR1 : UA7812
7
Construction
7. Transistor.
10. Pin strip maschio
12. Connettore maschio
“board-to-wire”
T1 : BC547
T2 : BC557
SK3 : 5 poles
SK4 : 5 poles
8. Regolatore di tensione
VR2 : UA78L05
VR...
SK5 : 20P
SK6 : 20P
9. LED. Prestare attenzione
alla polarità!
LD1: 3mm
LD2: 3mm
LD3: 3mm
LD4: 3mm
Green
COLOR= 2...5
Yellow
Yellow
LD ...
Red
CATHODE
8
11. Jack di alimentazione
SK1 : 15VDC (Power)
13. Condensatori elettrolitici.
Prestare attenzione alla
polarità!
C4
C5
C6
C7
C8
C9
C10
: 10µ F
: 10µ F
: 1µ F
: 1µ F
: 1µ F
: 1µ F
: 220µ F
C...
Realizzazione
14. Connettore Sub D
16. Circuiti integrati.
IC1 : MAX232
IC2 : CD4049
SK2 : RS232 (9 poli femmina)
15. ZIF socket
Prestare attenzione all’orientamento della tacca di riferimento!
17. Piedini in gomma
Applicare i piedini in gomma sul lato saldature del circuito stampato.
Vedere figura 1.0.
SK5 : 40p
FIG 1.0
9
Realizzazione
18. Cavo seriale
5
4
9
3
8
2
7
SK1
SUBD 9-POLE MALE
6
1
1
2
6
3
7
4
8
9
5
Applicare i connettori SUBD ad entrambi i capi del cavo schermato a 6 conduttori. Fare riferimento allo schema di
cablaggio sotto riportato (fig. 2.0).
SK2
SUBD 9-POLE FEMALE
FIG 2.0
.
10
Se non si vuole realizzare personalmente il cavo, mediante i connettori SUBD forniti in
dotazione, è possibile utilizzare un cavetto pre-assemblato che abbia un collegamento
“PIN to PIN”.
Realizzazione
Montare le calotte di chiusura su ciascun
connettore SUBD come mostrato in fig. 3.0
FIG 3.0
.
11
Software
19. Cavetti per la selezione dei PIC
Accorciare i cavetti del connettore femmina “board-to-wire” affinchè essi possano avere una lunghezza
massima di 6 cm (vedere fig. 4.0).
Tagliare 5 pz. da 1 cm di tubetto termorestringente.
Infilare un tubetto di guaina termorestringente su ciascun cavetto del connettore femmina 'board to wire'
come mostrato in fig. 5.0.
Attenzione: prima di effettuare la saldatura dei terminali, su ciascun cavetto, posizionare i tubetti di
guaina termorestringente lontano dal punto di saldatura onde evitare che il calore li faccia restringere!
Posizionare i tubetti su ciascuna saldatura, quindi riscaldarli utilizzando un phon ad aria calda.
6cm
FIG 4.0
FIG 5.0
12
Installazione del software
20. Installazione del software
• Inserire il CD Velleman® contenente il software nel lettore CD-ROM.
• Selezionare “Browse through this CD for other Velleman software” (questo messaggio non può essere
visualizzato sullo schermo se l’AUTORUN del proprio sistema non è attivato!).
• Selezionare la cartella “K8076”.
• Lanciare il file “SETUP.EXE” presente nella cartella C:\K8076\.
Seguire le istruzioni d’installazione che vengono man mano visualizzate sullo schermo.
Per il collegamento, il collaudo e l’utilizzo di questo
dispositivo si prega di consultare il file di supporto
incluso nel CD.
13
Schema elettrico
21. Schema elettrico
SK1
VR1
UA7812
D1
-
GND
I
C2
100n
D3
GND
D2
+VPP
+5V
VR2
UA78L05
O
100n
220µ F/35
GND
I
GND
C4
10µ F
GND
+VPIC
R10
O
GND
1N4007
15V DC
C1
C10
GND
+
SW
+VPIC
FB47
C5
10µ F
C3
100n
GND
GND
GND
R1
1K5
GND
1N4148
5
4
3
2
1
1
14
VCC
8
5
16
SK2
2
1
6
2
7
3
8
4
9
5
C7
6
V+
VCC
SUBD9-P - IBM SERIAL INTERFACE
1µ Fµ
IC2B
IC2D
9
C6
4
10
1
C8
C1C2+
3
4
1µ Fµ
5
1µ Fµ
IC2E
11
T1IN
10
T2IN
R1OUT 12
9
R2OUT
14
T1OUT
7
T2OUT
13
R1IN
8
R2IN
12
11
C9
C2-
IC2C
6
7
GND
R2
3K3
15
IC2A
R3
3K3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20PIN HEADER
GND
+VPP
DPGD
+VPP
R9
10K
GND
T2
R5
T1
BC557C
3K3
R11
BC547C
R8
100K
GND
14
GND
R7
100K
GND
LD4
DVPP
GND
1
FB220
R4
3K3
D4
1N4148
40P ZIF-SOCKET
DPGC
GND
ICSP CONNECTORS
1 VPP
2 +VPIC (5V)
3 GND
4 PGM DATA (PGD)
5 PGM CLOCK (PGC)
R6
100K
GND
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
LD3
LD2
2
3
SK6
SK5
GND
C1+
SK4
ICSP2
PG.
GND
IC1
MAX232N
V-
1µ
LD1
SK3
ICSP1
15
VSS
+5V
PIC
1N4148
5
4
3
2
1
IC2F
CD4049B
+VPIC
20PIN HEADER
PCB
22. PCB
15
VELLEMAN Components NV
Legen Heirweg 33
9890 Gavere
Belgium Europe
www.velleman.be
www.velleman-kit.com
Con riserva di modifiche e di eventuali errori tipografici
© Velleman Components nv.
H8076IP'IT - 2006 (rev 1.0)
5 410329 353353
