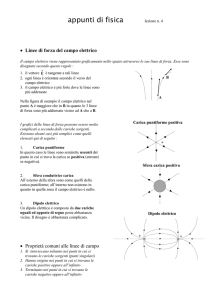

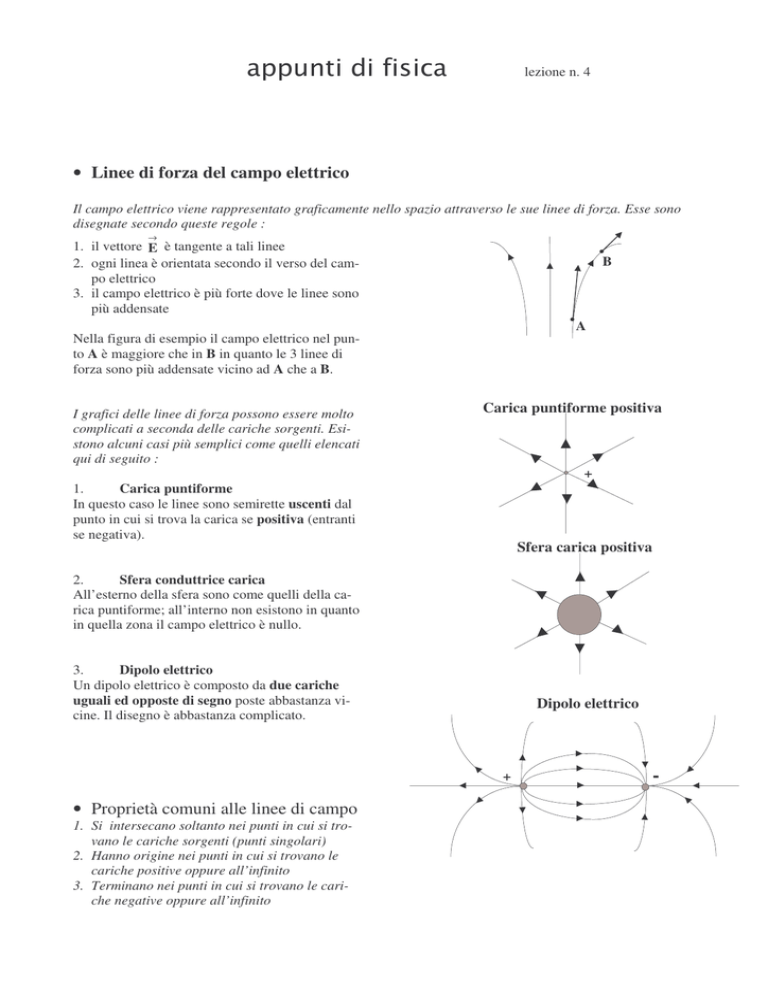

appunti di fisica - TED

lezione n. 4
• Linee di forza del campo elettrico
Il campo elettrico viene rappresentato graficamente nello spazio attraverso le sue linee di forza. Esse sono
disegnate secondo queste regole :
→
1. il vettore E è tangente a tali linee
2. ogni linea è orientata secondo il verso del campo elettrico
3. il campo elettrico è più forte dove le linee sono
più addensate
B
A
Nella figura di esempio il campo elettrico nel punto A è maggiore che in B in quanto le 3 linee di
forza sono più addensate vicino ad A che a B.
I grafici delle linee di forza possono essere molto
complicati a seconda delle cariche sorgenti. Esistono alcuni casi più semplici come quelli elencati
qui di seguito :
Carica puntiforme positiva
+
1.
Carica puntiforme
In questo caso le linee sono semirette uscenti dal
punto in cui si trova la carica se positiva (entranti
se negativa).
Sfera carica positiva
2.
Sfera conduttrice carica
All’esterno della sfera sono come quelli della carica puntiforme; all’interno non esistono in quanto
in quella zona il campo elettrico è nullo.
3.
Dipolo elettrico
Un dipolo elettrico è composto da due cariche
uguali ed opposte di segno poste abbastanza vicine. Il disegno è abbastanza complicato.
Dipolo elettrico
+
• Proprietà comuni alle linee di campo
1. Si intersecano soltanto nei punti in cui si trovano le cariche sorgenti (punti singolari)
2. Hanno origine nei punti in cui si trovano le
cariche positive oppure all’infinito
3. Terminano nei punti in cui si trovano le cariche negative oppure all’infinito
-
