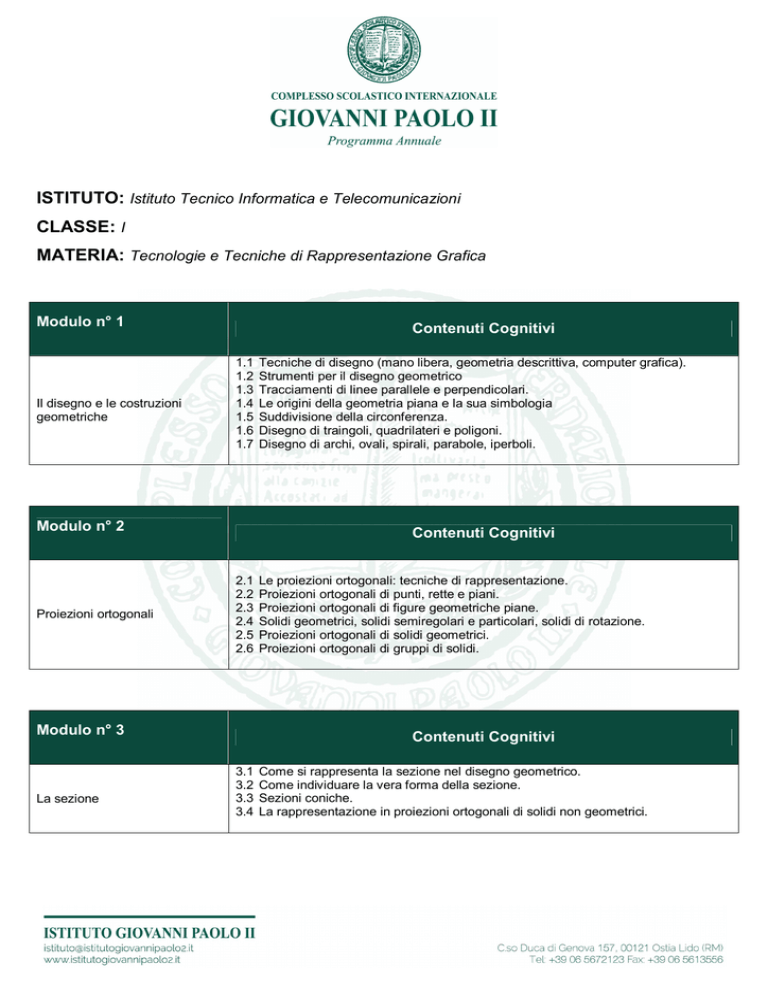

ISTITUTO: Istituto Tecnico Informatica e Telecomunicazioni
CLASSE: I
MATERIA: Tecnologie e Tecniche di Rappresentazione Grafica
Modulo n° 1
Il disegno e le costruzioni
geometriche
Contenuti Cognitivi
1.1
1.2
1.3
1.4
1.5
1.6
1.7
Modulo n° 2
Proiezioni ortogonali
Contenuti Cognitivi
2.1
2.2
2.3
2.4
2.5
2.6
Modulo n° 3
La sezione
Tecniche di disegno (mano libera, geometria descrittiva, computer grafica).
Strumenti per il disegno geometrico
Tracciamenti di linee parallele e perpendicolari.
Le origini della geometria piana e la sua simbologia
Suddivisione della circonferenza.
Disegno di traingoli, quadrilateri e poligoni.
Disegno di archi, ovali, spirali, parabole, iperboli.
Le proiezioni ortogonali: tecniche di rappresentazione.
Proiezioni ortogonali di punti, rette e piani.
Proiezioni ortogonali di figure geometriche piane.
Solidi geometrici, solidi semiregolari e particolari, solidi di rotazione.
Proiezioni ortogonali di solidi geometrici.
Proiezioni ortogonali di gruppi di solidi.
Contenuti Cognitivi
3.1
3.2
3.3
3.4
Come si rappresenta la sezione nel disegno geometrico.
Come individuare la vera forma della sezione.
Sezioni coniche.
La rappresentazione in proiezioni ortogonali di solidi non geometrici.
Modulo n° 4
Intersezione compenetrazione
di solidi
Modulo n° 5
Sviluppo di solidi
Contenuti Cognitivi
4.1 Intersezioni e compenetrazioni tra superfici piane di solidi.
4.2 Intersezioni e compenetrazioni tra superfici piane e curve di solidi.
4.3 Intersezioni e compenetrazioni tra superfici curve di solidi
Contenuti Cognitivi
5.1 Sviluppo dei principali solidi geometrici.
5.2 Sviluppo dell’elica cilindrica.
5.3 Sviluppo di solidi sezionati.
5.4 Sviluppo di intersezioni e compenetrazioni.
