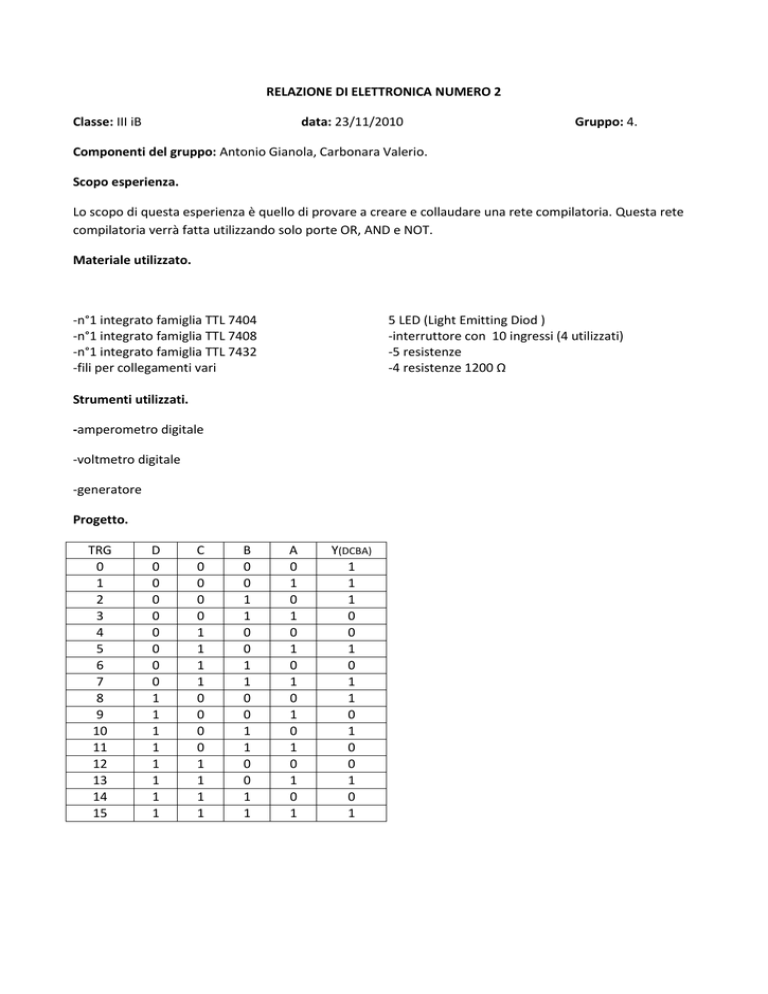

RELAZIONE DI ELETTRONICA NUMERO 2
Classe: III iB
data: 23/11/2010
Gruppo: 4.
Componenti del gruppo: Antonio Gianola, Carbonara Valerio.
Scopo esperienza.
Lo scopo di questa esperienza è quello di provare a creare e collaudare una rete compilatoria. Questa rete
compilatoria verrà fatta utilizzando solo porte OR, AND e NOT.
Materiale utilizzato.
-n°1 integrato famiglia TTL 7404
-n°1 integrato famiglia TTL 7408
-n°1 integrato famiglia TTL 7432
-fili per collegamenti vari
5 LED (Light Emitting Diod )
-interruttore con 10 ingressi (4 utilizzati)
-5 resistenze
-4 resistenze 1200 Ω
Strumenti utilizzati.
-amperometro digitale
-voltmetro digitale
-generatore
Progetto.
TRG
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
D
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
C
0
0
0
0
1
1
1
1
0
0
0
0
1
1
1
1
B
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
A
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
Y(DCBA)
1
1
1
0
0
1
0
1
1
0
1
0
0
1
0
1
FORMA MINIMA SP
00
01
11
10
00
1
0
0
1
01
1
1
1
0
11
0
1
1
0
10
1
0
0
1
Y(DCBA)= CA+CA+DCB
con la forma minima SP servono
4 NOT
2 AND 2i
1 AND 3i
1 OR 3i
4/6 7404
2/4 7408
2/4 7408
2/4 7432
FORMA MINIMA PS
00
01
11
10
00
1
0
0
1
01
1
1
1
0
11
0
1
1
0
10
1
0
0
1
Y(DCBA)=(C+A)(D+C+B)(C+B+A)
la forma minima PS servono
4 NOT
2 OR 3i
1 AND 3i
1 OR 2i
4/6 7404
4/4 7432
2/4 7408
1/4 7432
Analisi risultati teorici.
LA FORMA MINIMA ASSOLUTA E’ LA SP, LA QUALE USA UN NUMERO DI PORTE UGUALE MA CON MINOR
INGRESSI. LA FORMA PS UTILIZZA UN INTEGRATO IN PIU’ PERCIO’ VIENE SCARTATA.
Da come si presenta il progetto non sembra particolarmente difficoltoso, è una funzione booleana
completa perciò si semplifica l’individuazione delle forme minime assolute, sono presenti in numero basso
di collegamenti e di integrati.
Cenni teorici.
Il LED è un particolare tipo di diodo che quando viene polarizzato emette luce. Lavora con una tensione
compresa fra i 0.6 e 3 Volt. La tensione di soglia è la potenza minima che serve ai LED per accendersi, in
questo caso 0.6V. dato che noi lavoriamo con una tensione di 5V e il LED con una tensione di massimo 3V
prima del LED occorre mettere una resistenza che ci riduce il valore del potenziale. Dato che i LED sono
polarizzati occorre distinguere il “più” dal ”meno”, questo lo si può fare in 3 modi:
-il catodo è sempre più corto,ed è indicato dalla casa produttrice.
-all’inerno del LED il catodo è la parte metallica + grande e la più piccola è l’anodo.
-il catodo è il terminale che parte in corrispondenza della sfaccettatura del diodo.
Gli integrati sono circuiti elettronici miniaturizzati in modo da presentarsi come singoli componenti
elettronici. Questi possono contenere da poche unità a (SSI) a migliaia (VLSI) di componenti elettronici
(porte logiche). Principalmente si dividono in TTL e CMOS, la differenza sostanziale che c’è fra questi è che
la famiglia TTL è più veloce ma consuma più energia della CMOS. Noi in laboratorio per questa esperienza
utilizzeremo componenti TTL. Sopra ogni integrato abbiamo una sigla che può essere (74LS089935):
74- sigla tipica della famiglia TTL, rappresenta gli integrati industriali
LS- bassa potenza dissipata
08- numero di serie, ti dice quello che c’è dentro l’integrato
9935 – creato la 35 settimana del 1999.
Dato che in laboratorio non abbiamo gli integrati necessari ci tocca espandere 2 porte, una OR e una AND.
Il disegno è il seguente.
la stessa cosa avviene anche con le AND. Questa
semplificazione è possibile grazie alla proprietà associativa di
cui godono le funzioni booleane a più variabili.
A+B+C=(A+B)+C=A+(C+B)
Procedimento adottato in laboratorio.
In laboratorio abbiamo montato gli integrati e procedendo con calma e attenzione abbiamo collegato ogni
piedino di ogni integrato. Finito di montare il circuito abbiamo controllato che ogni filo fosse collegato e,
con l’autorizzazione dell’insegnante abbiamo collaudato il circuito.
Risultati ottenuti in laboratorio.
I risultati ottenuti in laboratorio sono stati dei più soddisfacenti, la rete compilatoria funzionava al primo
tentativo.
Confronto risultati ottenuti ed aspettative teoriche.
il progetto realizzato in laboratorio funziona correttamente e non ci sono stati problemi nel realizzarlo.
Commenti e conclusioni personali.
Top View nuovi integrati con piedinatura.
7404, questo integrato contiene al suo interno 6 porte NOT disposte
come nella figura a fianco la tabella di verità di una porta NOT è la
seguente
A
A
0
1
1
0
7408, questo integrato contiene 4 porte AND a 2 ingressi disposte
come nella figura a fianco. La tabella di verità è:
A
B
AB
0
0
0
0
1
0
1
0
0
1
1
1
7432, questo integrato contiene al suo interno 4 porte OR a 2
ingressi, la tabella di verità di una porta NOR è la seguente:
A
B
A+B
0
0
0
0
1
1
1
0
1
1
1
1
Schema elettrico.
