ELECTRIC MOTOR
ASD

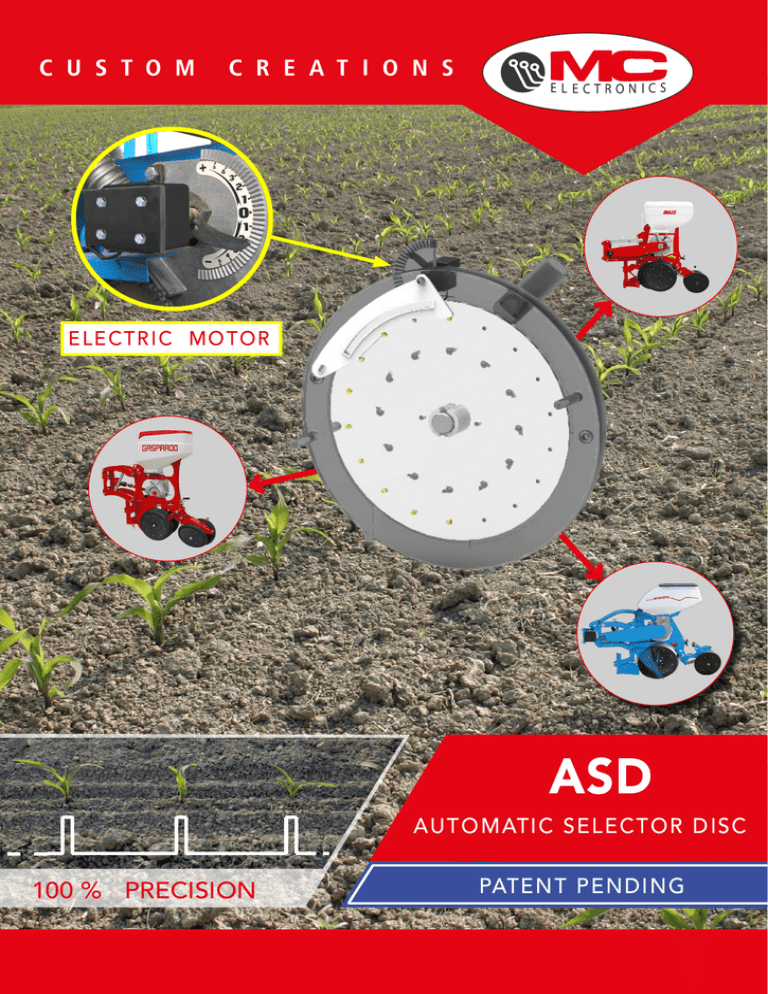

AUTOMATIC SELECTOR DISC
100 % PRECISION
PATENT PENDING
ASD - AUTOMATIC
SELECTOR DISC
Vite fissaggio staffa
Bracket fixing screw
Staffa di supporto
motoriduttore ASD
Support bracket
ASD gearmotor
Motoriduttore MS10 installato su MONOSEM NG PLUS
MS10 geared motor mounted on MONOSEM NG PLUS
L’ ASD è un dispositivo elettrico motorizzato che consente la regolazione automatica del selettore di semina, allo scopo di eliminare
doppie e fallanze in funzione del diverso calibro dei semi; ma anche nei casi dove le condizioni ambientali diventano critiche a causa
dell’elevata polvere e umidità dell’aria.
Il kit è composto da un motorino elettrico che fa ruotare il selettore
dei semi ed una specifica fotocellula MC ADC (Automatic Dust Compensation) di feed-back che conta i semi in uscita dal distributore.
Il sistema ASD (Motorino e Software) può essere inserito in tutti i
nuovi sistemi di controllo CAN BUS di MC elettronica della linea ESD.
L ‘ASD is a motorized electric device that allows the automatic
adjustment of the seed selector, in order to eliminate double and
failed areas as a function of different caliber of the seeds; but also in
cases where the environmental conditions become critical due to the
dust and air humidity.
The system is composed by an electric motor which rotates the selector of seeds and a feed-back specific photoelectric MC ADC (Automatic Dust Compensation) cell which counts the seeds in output
from the distributor. The ASD system (motor and software) can be added to all new sitemi CAN BUS electronic control MC of the ESD line.
Principio di funzionamento - Principle of operation
Il controllo è in anello chiuso con la fotocellula MC ADC conteggio
sementi. Se la fotocellula rileva differenze tra il umero di sementi
corretto e misurato l’attuatore riposizione il selettore semi fino a raggiungere l’ugualianza.
POWER SUPPLY
The control is closed ring as the seed co counting MC ADC photocell.
If the sensor detects differences between the umber of proper seeds
and measured the actuator reposition the semi selector knob to the
equal sign.
Motore elettrico ASD
Electrical motor ASD
CAN BUS
Fotocellula MC ADC
Photocell MC ADC
Terreno
Ground
2
Semina PERFETTA al
PERFECT Sowing to
100 %
ASD - AUTOMATIC
SELECTOR DISC
Dimensioni meccaniche - Mechanical dimensions
Albero motoriduttore
Gearmotor shaft
Vite a brugola
Allen screw
Inserti filettati M5
Threaded inserts M5
Esempio accopiatore
MONOSEM NG PLUS
Example coupler
MONOSEM NG PLUS
Bussola per collegamento
a selettore con fissaggio
specifico per ogni elemento
Compass for connection
A selector with fixing
Specific for each item
CARATTERISTICHE TECNICHE MOTORE MS10 - TECHNICAL FEATURE MOTOR MS10
Tensione di alimentazione / Power supply voltage
12 Vdc
Corrente assorbita
0,2 A
Grado di protezione IP / IP protection
IP66
Temperatura di funzionamento / Operating temperature
-20°C ÷ +85°C
Coppia nominale / Nominal torque
50 Ncm (0,5 Nm)
Velocità albero di uscita / Speed output shaft
2 RPM
Comunicazione / Communication
CAN BUS
Sistemi di interfaccia / Interface systems
MC elettronica ESD / Customer protocol
VANTAGGI - ADVANTAGES
•
•
Eliminazione di doppie e fallanze anche in funzione del calibro dei semi e garantita la popolazione per metro quadrato
Elimination of double and even failed areas depending on the caliber of the seeds.
Il sistema permette di azzerare i tempi per la taratura del selettore
The system allows the distributor reduces the calibration time
Semina con DOPPIE (spreco di sementi)
Sowing with DOUBLE (seed wasted)
Semina con FALLANZE (mancatà produttività)
Sowing with FAILED AREAS (failure to productivity)
Semina REGOLARE (ASD)
ADJUST Sowing (ASD)
3
Via E. Fermi, 450/486 (Z.A.I.)
45024 Fiesso Umbertiano (RO) - ITALY
Tel. +39 0425 754713
Fax +39 0425 741130
[email protected]
www.mcelettronica.it
Le foto dei prodotti sono puramente esimplificantive. MC elettronica declina ogni responsabilità per eventuali refusi nel presente depliant.
I prodotti e le loro specifiche possono subire modifiche senza preavviso.
Product pictures are merely examples. MC elettronica may not be held liable for any mistake found in this depliant.
Products and specifications are subject to change without prior notice.
Development Graphic inside MC elettronica - MT - 0317 - CODE: KIT_ASD - R5 - 18052017
MC Elettronica Srl
