Lazzeretti Silvio Merendino Davide

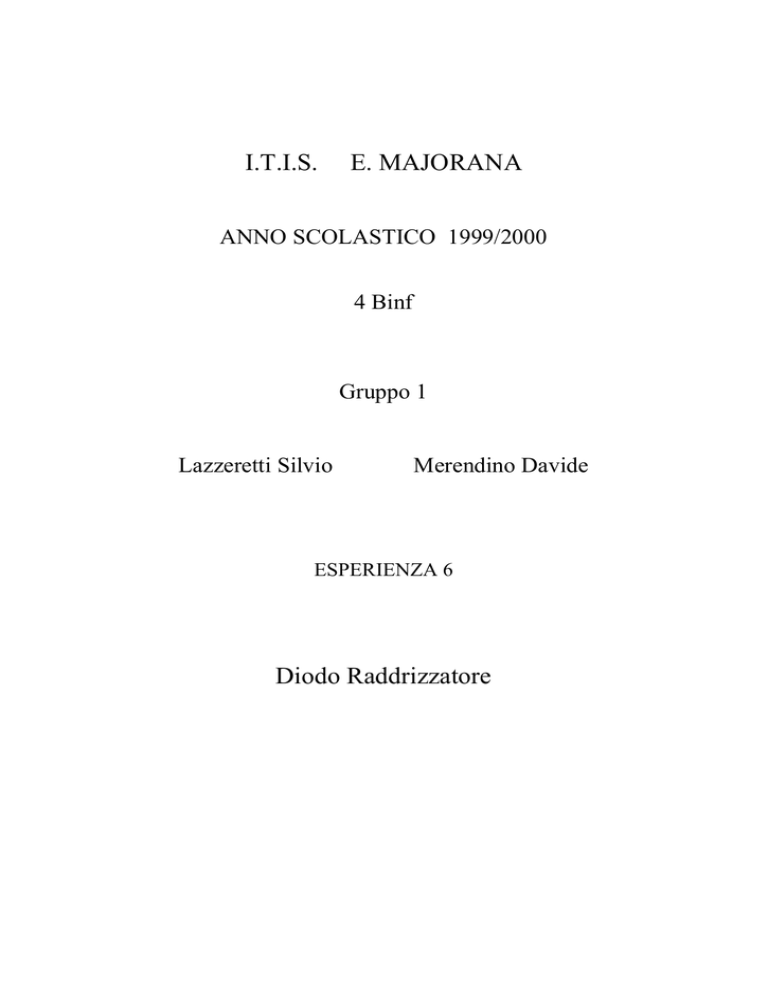

I.T.I.S.
E. MAJORANA
ANNO SCOLASTICO 1999/2000
4 Binf
Gruppo 1
Lazzeretti Silvio
Merendino Davide
ESPERIENZA 6
Diodo Raddrizzatore
OBIETTIVI:
1) Caratteristica V-I
2) Diodi LED
3) Circuiti con diodo e resistenza
SCHEMA ELETTRICO:
1
2
V
10 K
R
R= 1K
V
V
SCHEMA DI MONTAGGIO:
ELENCO MATERIALE:









Alimentatore stabilizzato
Voltmetro
Amperometro
1 resistenza da 1K 2W
1 resistenza da 10K
1 diodo 1N4007
3 diodi LED (giallo,rosso,verde)
Oscilloscopio
Generatore di frequenze
DESCRIZIONE ESPERIENZA:
In questa esperienza si deve montare il 1° circuito, quello con l’alimentatore, e, variandone la
tensione tra 1 e 30 volt, misurare la corrente che circola e la tensione sul diodo. Fatto ciò, con il
valori misurati si disegna un grafico con la tensione sull’ascissa e la corrente sull’ordinata.
Il secondo punto dell’esperienza consiste nel sostituire il diodo 1N4007 con i diodi LED colorati e
misurarne la tensione quando sono attraversati da correnti di 10 mA e 20 mA.
Nella terza parte si deve montare il circuito numero 2, con la resistenza da 10 K, l’oscilloscopio e
il generatore di frequenze: regolando una tensione picco-picco di 5v e una frequenza di 100Hz,
osservare il comportamento del diodo, misurando la Vo. Quindi girare il diodo e ripetere la misura.
Poi con diodo e resistenza invertiti e con diodo girato.
CONCLUSIONI:
Con questa esperienza si è potuto vedere la caratteristica di un diodo e quindi del suo
comportamento al variare della tensione. Si è potuto anche vedere che i diodi LED di colore diverso
si comportano diversamente. Nell’ultima parte si è visto come varia la tensione Vo a seconda della
posizione del diodo e del suo verso.
Vd
Id
[v]
0.586
0.612
0.63
0.644
0.653
0.661
0.668
0.674
0.68
0.685
0.689
0.693
0.697
0.7
0.704
0.707
0.71
0.712
0.714
0.716
0.718
0.72
0.722
0.724
0.726
0.727
0.729
0.731
0.732
0.734
[mA]
1.31
2.17
3.14
4.16
4.98
5.89
6.82
7.78
8.66
9.78
10.64
11.57
12.58
13.52
14.46
15.54
16.45
17.21
18.22
19.01
20
20.88
21.73
22.65
23.56
24.34
25.41
26.28
27.2
28.24
Vd Diodi LED
Id
10 mA
20 mA
Giallo
1.92
2.04
Caratteristica del diodo
30
I [mA]
25
20
15
10
5
0
0
0.2
0.4
V [v]
0.6
0.8
Verde
1.61
1.64
Rosso
2.03
2.18
