Colonna per laparoscopia 3D-CSA

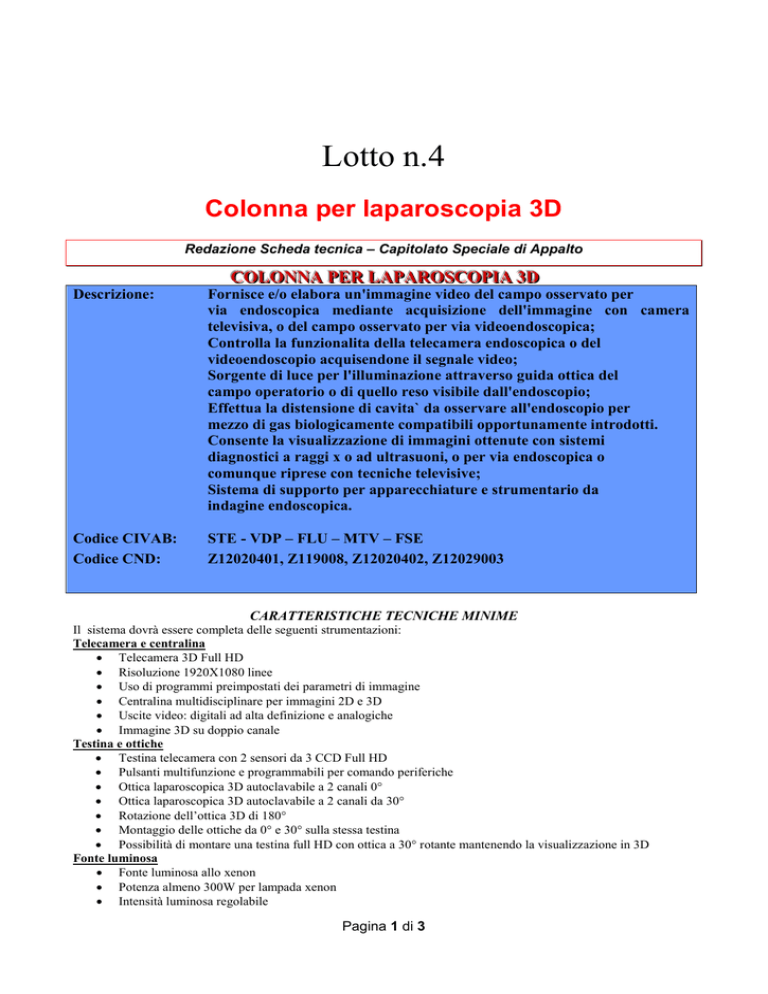

Lotto n.4
Colonna per laparoscopia 3D
Redazione Scheda tecnica – Capitolato Speciale di Appalto
C
CO
OL
LO
ON
NN
NA
A PPE
ER
RL
LA
APPA
AR
RO
OSSC
CO
OPPIIA
A 33D
D
Descrizione:
Fornisce e/o elabora un'immagine video del campo osservato per
via endoscopica mediante acquisizione dell'immagine con camera
televisiva, o del campo osservato per via videoendoscopica;
Controlla la funzionalita della telecamera endoscopica o del
videoendoscopio acquisendone il segnale video;
Sorgente di luce per l'illuminazione attraverso guida ottica del
campo operatorio o di quello reso visibile dall'endoscopio;
Effettua la distensione di cavita` da osservare all'endoscopio per
mezzo di gas biologicamente compatibili opportunamente introdotti.
Consente la visualizzazione di immagini ottenute con sistemi
diagnostici a raggi x o ad ultrasuoni, o per via endoscopica o
comunque riprese con tecniche televisive;
Sistema di supporto per apparecchiature e strumentario da
indagine endoscopica.
Codice CIVAB:
Codice CND:
STE - VDP – FLU – MTV – FSE
Z12020401, Z119008, Z12020402, Z12029003
CARATTERISTICHE TECNICHE MINIME
Il sistema dovrà essere completa delle seguenti strumentazioni:
Telecamera e centralina
 Telecamera 3D Full HD
 Risoluzione 1920X1080 linee
 Uso di programmi preimpostati dei parametri di immagine
 Centralina multidisciplinare per immagini 2D e 3D
 Uscite video: digitali ad alta definizione e analogiche
 Immagine 3D su doppio canale
Testina e ottiche
 Testina telecamera con 2 sensori da 3 CCD Full HD
 Pulsanti multifunzione e programmabili per comando periferiche
 Ottica laparoscopica 3D autoclavabile a 2 canali 0°
 Ottica laparoscopica 3D autoclavabile a 2 canali da 30°
 Rotazione dell’ottica 3D di 180°
 Montaggio delle ottiche da 0° e 30° sulla stessa testina
 Possibilità di montare una testina full HD con ottica a 30° rotante mantenendo la visualizzazione in 3D
Fonte luminosa
 Fonte luminosa allo xenon
 Potenza almeno 300W per lampada xenon
 Intensità luminosa regolabile
Pagina 1 di 3
 Sistema di rimozione e sostituzione semplice ed immediata del modulo lampada
 Durata lampada almeno 500 ore
 Visualizzazione durata della lampada per xenon
 Sistema universale per attacco cavi a fibre ottiche
 Cavo a fibre ottiche autoclavabile
Monitor LCD 3D Full HD
 Monitor grado medicale
 Dimensione schermo almeno 24 pollici formato 16:9
 Visualizzazione immagini 2D/3D con possibilità immediata di passare da una all’altra modalità
 Ingressi HD SDI/SDI, DVI, YC, DVI-D, HD15
 Uscite: DVI-D, HD-SDI, SDI
 Occhiali a tecnologia passiva
Sistema di registrazione ed archiviazione di immagini e video
 Software dedicati per la registrazione ed archiviazione immagini 2D Full HD medicali e 3D Full HD medicali
sullo stesso hardware
 Trasferimento dati acquisiti
 Hard disk interno minimo di 500 Gb
 Possibilità di registrare in contemporanea sull’hard disk interno e su 1 o 2 dispositivi esterni
 Possibilità di registrare su dischi Blu-Ray, DVD o unità di memoria USB
 Acquisizione di immagini statiche ad alta risoluzione 2D o 3D
Carrello
 Carrello completo di trasformatore d’isolamento
 Almeno n. 5 ripiani regolabili in altezza per l’allocazione di tutte le apparecchiature che fanno parte del
sistema di laparoscopia
 Cassetto con serratura
 Ruote pivottanti e antistatiche
 Sostegno porta telecamera
 Sistema di passacavi per un corretto cablaggio
 Supporti (bracci) porta monitor snodabili
 Supporto bombola CO2
Insufflatore CO2
 Insufflatore ad alto flusso 50 litri/minuto
 LCD touch-screen
 Programmi preimpostati che permettono un set-up rapido: laparoscopia generale, chirurgia bariatrica, chirurgia
pediatrica, chirurgia cardiaca (Vessel Harvesting), programma customizzabile
 Lettura immediata dei dati di insufflazione
 Sistemi acustici di allarme per sovrappressioni, ostruzioni, termine bombola, perdita di gas
 Scarico automatico del gas in caso di sovrappressioni
 Doppia valvola per alimentazione da 2 bombole per aumentare la sicurezza durante il cambio bombola
 Possibilità di attacco al sistema CO2 centralizzato a parete
 Riscaldamento del gas con sistema di riscaldamento autoclavabile



Il sistema dovrà riportare la marcatura CE ai sensi della Direttiva CEE/2007/47
Conformità alla norma CEI EN 60601-1 (CEI 62-5), e alle norme specifiche di prodotto applicabili
Garanzia non inferiore a 2 anni
Prezzo a base d’asta
Il prezzo a base d’asta del sistema, considerato nell’allestimento descritto, viene fissato in €
149.999,00 IVA esclusa.
Pagina 2 di 3
Griglia di valutazione
REQUISITI DI QUALITA'
Min Max
Videoprocessore digitale e telecamera
Risoluzione in 2D
Risoluzione in 3D
Modalità di commutazione da 2D a 3D
1
1
1
4
4
2
1
1
1
2
2
2
1
1
1
2
2
2
1
1
2
2
1
1
3
3
1
3
1
1
2
2
1
1
1
3
3
5
Fonte luminosa
Intensità luminosa
Durata della lampada
Caratteristiche cavi luce
Monitor
Dimensioni
Risoluzione
Quantità
Insufflatore CO2
Massimo flusso selezionabile
Caratteristiche del pannello di controllo
Sistema di registrazione e archiviazione
Tipologia e numero di supporti per esportazioni dati
Memoria interna
Caratteristiche sofwtare per elaborazione dati
memorizzati
Carrello
Numero e tipologia dei ripiani
Ergonomia e facilità di trasporto
Strumentario
Caratteristiche delle ottiche offerte
Capacità di rotazione dell'ottica
Prova pratica
Totale
50
Pagina 3 di 3
