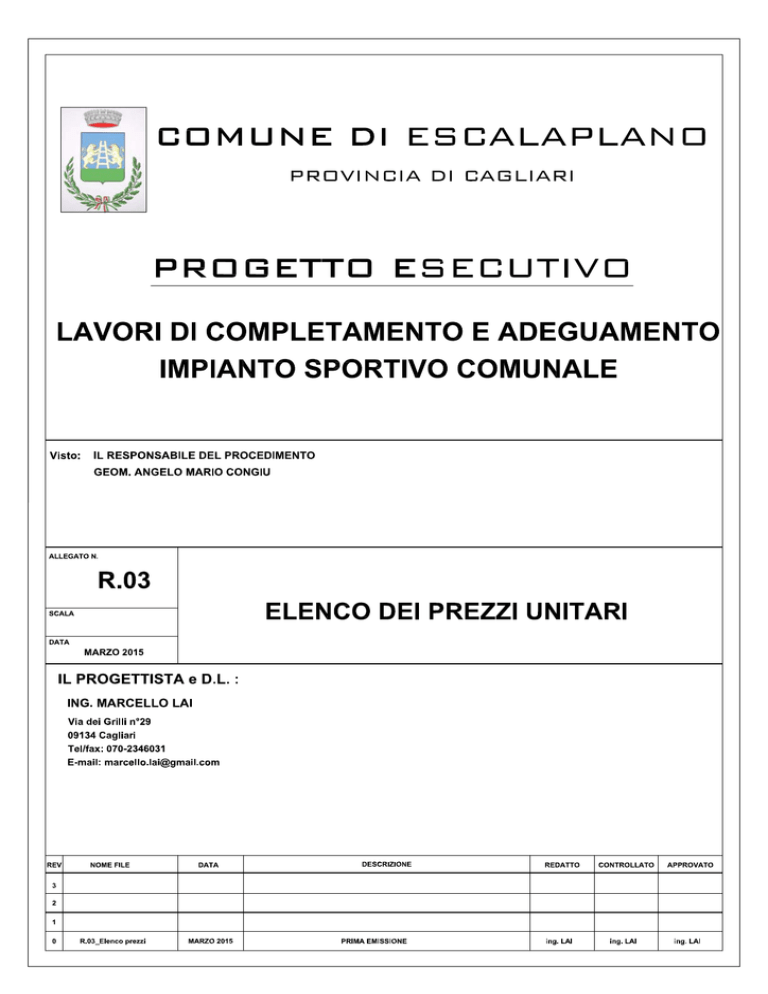

ELENCO PREZZI - Regione Sardegna

PROGETTO ESECUTIVO
Comune di Escalaplano
Provincia di Cagliari
OGGETTO:
LAVORI DI COMPLETAMENTO E ADEGUAMENTO
IMPIANTO SPORTIVO COMUNALE
COMMITTENTE: Amm.ne Comunale di Escalaplano
ELENCO DEI PREZZI UNITARI
Cagliari, lì marzo 2015
Il Progettista:
ing. Marcello Lai
______________________________
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
1 D.0001.0002.00 SCAVO A SEZIONE RISTRETTA E OBBLIGATA per fondazioni
22
di opere d'arte di qualsiasi tipo e importanza o simili, fino a m 2.00
di profondita' dal piano campagna o dal piano di sbancamento, in
terreni di qualsiasi natura e consistenza, anche in presenza d'acqua,
compreso l'onere per eventuali piste di accesso. eseguito con
qualsiasi mezzo meccanico. compreso le necessarie sbadacchiature
ed armature. escluso l'armatura a cassa chiusa da compensare a parte.
compreso lo spianamento del fondo, il sollevamento del materiale di
scavo, il deposito lateralmente allo scavo oppure il carico su
automezzo. escluso il rinterro ed il trasporto a deposito o a discarica.
valutato per il volume teorico previsto od ordinato in rocce tenere di
media consistenza con resistenza allo schiacciamento inferiore a 120
kg/cmq
(quattordici/95) metri cubi €
14,95
2 D.0001.0002.00 SCAVO A SEZIONE RISTRETTA E OBBIGATA in linea per la
29
posa di reti idriche-fognarie di qualsiasi tipo o per cavidotti di reti
elettriche e telefoniche, eseguito con qualsiasi mezzo meccanico, fino
alla profondita' di m 2.00 dal piano di sbancamento o dall'orlo del
cavo, in terreno asciutto o bagnato, compreso il carico
sull'automezzo ed escluso il trasporto in terreno di qualsiasi natura,
sia sciolto che compatto, anche misto a pietre, escluso le rocce tenere
e dure
(dieci/96) metri cubi €
10,96
3 D.0001.0002.00 RINTERRO DI CAVI A SEZIONE RISTRETTA E OBBLIGATA
41
risultanti dopo l'esecuzione dei manufatti di reti idriche-fognarie e di
cavidotti di linee elettriche-telefoniche, eseguito con materiali idonei
provenienti da cave, compreso la rincalzatura e prima ricopritura, la
formazione del colmo sufficiente a compensare l'eventuale
assestamento, le ricariche e il costipamento, valutato per la sezione
teorica, con l'impiego di terreno naturale proveniente da cave,
compresa la fornitura dei materiali
(dieci/04) metri cubi €
10,04
4 D.0004.0001.00 CALCESTRUZZO PER OPERE NON STRUTTURALI,
03
MAGRONI DI SOTTOFONDAZIONE, MASSETTI A TERRA O
SU VESPAIO, PLATEE, RINFIANCO E RIVESTIMENTO DI
TUBAZIONI, avente CLASSE DI CONSISTENZA S4, con
dimensione massima dell'aggregato inerte di 31,5 mm (Dmax 31,5),
confezionato con cemento 32,5 e fornito in opera con autobetoniera
senza l'impiego di pompe o gru fino ad una profondita' massima di m
3,00 se entro terra o fino all'altezza di m 0,50 se fuori terra. Escluse
carpenterie ed eventuali armature metalliche. con RESISTENZA
CARATTERISTICA RCK pari a 15 N/mm2 a norma UNI EN 206-1
e Linee Guida Consiglio Sup. LLPP
(centotrentacinque/55) metri cubi €
5 D.0004.0001.00 Calcestruzzo a durabilita' garantita per opere strutturali in fondazione
09
o in elevazione, avente CLASSE DI CONSISTENZA S4, con
dimensione massima dell'aggregato inerte di 31,5 mm (Dmax 31,5),
confezionato con cemento 32,5 e fornito in opera con autobetoniera
senza l'impiego di pompe o gru fino ad una profondita' massima di m
3,00 se entro terra o fino all'altezza di m 0,50 se fuori terra. Gettato
entro apposite casseforme da compensarsi a parte, compresa la
vibratura e l'innaffiamento dei getti ed escluse le armature metalliche.
avente RESISTENZA CARATTERISTICA RCK pari a 30 N/mm2 e
classe di esposizione XC1 - XC2 norma UNI EN 206-1.
Pag. 1 di 10
135,55
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
(centoquarantasette/74) metri cubi €
147,74
6 D.0009.0001.00 FORNITURA E POSA IN OPERA DI TUBO IN PE CORRUGATO
55
FLESSIBILE PER CAVIDOTTI INTERRATI per la protezione di
installazioni elettriche e di telecomunicazioni, tipo normale,
giunzione a bicchiere, resistenza allo schiacciamento 450N, diametro
esterno 110, esterno corrugato, interno liscio, a doppia parete. Dato
in opera esclusi gli oneri relativi allo scavo, alla formazione del letto
di posa, rinfianchi ed al rinterro del cavidotto.
(tre/81) metri
€
3,81
€
3,69
€
5,35
7 D.0009.0006.00 FORNITURA E POSA IN OPERA CONDUTTORE UNIPOLARE
05
DI RAME FLESSIBILE tipo N07V-K isolato in PVC, per energia e
per linee di terra in versione giallo-verde, non propagante l'incendio,
per impianti interni entro tubo passacavo o canaletta, compresi gli
sfridi, sezione 1x6 mmq
(tre/69) metri
8 D.0009.0006.00 FORNITURA E POSA IN OPERA CONDUTTORE UNIPOLARE
06
DI RAME FLESSIBILE tipo N07V-K isolato in PVC, per energia e
per linee di terra in versione giallo-verde, non propagante l'incendio,
per impianti interni entro tubo passacavo o canaletta, compresi gli
sfridi, sezione 1x10 mmq
(cinque/35) metri
9 EL QE.G
Rimozione
e riposizionamento
di QUADRO ELETTRICO
GENERALE QE.G. Il quadro dovrà rimesso in opera, cablato e
completo in tutte le sue parti, conforme alle Norme CEI con la
sostituzione della componentistica eventualmente danneggiata, con
eventuale sostituzione di:
- N° 1 INTERRUTTORE (C100-10 kA) magnetotermico 4P, 4
moduli, con tensione nominale 230/400 V, corrente nominale 100A,
potere d'interruzione 10kA, curva C, dotato di doppio sistema di
serraggio per cavi fino a 25 mmq; (Generale)
- N° 1 Portafusibile sezionatore 3P+N + fusibili
- N° 3 Spia di segnalazione con diffusore rosso 230V
- N° 4 Limitatore di sovratensione a varistore classe II, tensione
nominale 230/400 V , Tensione massima continuativa UC 335 V,
corrente impulsiva nominale di scarica (8/20 µs) In 40kA, livello di
protezione UP 1,5 Kv;
- N° 1 Connettore a pettine per il collegamento dei 4 SPD avente le
seguenti caratteristiche, materiale: rame 16 mm² con protezione
esterna in fusione di PVC;
- N° 1
INTERRUTTORE (C6-6 kA-0,03A) magnetotermico
- differenziale 1P+N, 2 moduli, con tensione nominale 230/400 V,
corrente nominale 6A, potere d'interruzione 6 kA, curva C, dotato di
doppio sistema di serraggio per cavi fino a 25 mmq con corrente
differenziale 0.03 A; (Alimentazione ausiliari illuminazione campo);
- N° 4 INTERRUTTORE (C6-4,5kA) magnetotermico 1P, 1
modulo, con tensione nominale 230/400 V, corrente nominale 6A,
potere d'interruzione 4,5 kA, curva C, dotato di doppio sistema di
serraggio per cavi fino a 25 mmq; (Accensione Torre faro 1, Torre
faro 2, Torre faro 3. Torre faro 4);
- N° 4
INTERRUTTORE (C32-6 kA-0,3A) magnetotermico
- differenziale 3P+N, 4 moduli, con tensione nominale 230/400 V,
corrente nominale 32A, potere d'interruzione 6 kA, curva C, dotato
di doppio sistema di serraggio per cavi fino a 25 mmq con corrente
differenziale 0.3 A; (Torre faro 1, Torre faro 2, Torre faro 3, Torre
faro 4);
Pag. 2 di 10
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
- N. 4 Contattore 3P- 40A-AC3;
Revisione dei cavallotti equipotenziali, organi di fissaggio, supporti,
cavi, indicazioni serigrafate dei circuiti protetti ed ogni altro
accessorio, compreso il cablaggio delle apparecchiature e dei cavi, la
scatola di derivazione, le canalizzazioni, i collegamenti elettrici con
le linee elettriche di alimentazione, gli accessori, le giunzioni,
l'indicazione delle linee con cartellini, il collaudo finale, conforme
alle norme CEI, la realizzazione del basamento di appoggio in cls e
qualsiasi altro onere ed accessorio per dare il quadro installato
perfettamente funzionante e a perfetta regola d'arte.
(mille/00) cadauno
10 EL.001
69,00
€
87,90
€
800,00
Revisione di impianto di messa a terra con intercettazione impianto
esistente e collegamento allo stesso con corda di rame nuda da 35
mmq posata entro scavo della profondità di cm 50; compreso il
collegamento al impianto di terra esistente, il collegamento con cavo
giallo-verde tipo N07V-K FG7R da 16 mmq al sezionatore di terra
completo di barra equipotenziale. Compresi: collettori di terra, il
collegamento ai ferri di armatura dei plinti torri faro, i collegamenti
continui dei ferri, le misurazioni, certificazioni ed espletamento
pratiche ASL, nonché le opere murarie e di scavo, reinterro e
quant’altro occorre per completare l’opera a regola d’arte,
perfettamente funzionante a norme CEI.
(ottocento/00) corpo
13 EL.004
€
Fornitura e posa in opera di POZZETTO PREFABBRICATO in
calcestruzzo vibrocompresso; compreso: la fornitura del manufatto, il
trasporto, lo scarico al punto di installazione e la posa in opera con la
sigillatura delle giunzioni al pozzetto delle tubazioni in entrata e in
uscita, compreso: chiusino di ispezione in ghisa lamellare UNI ISO
185, costruito secondo le norme UNI EN 124 classe B 125 (carico di
rottura 12,5 onnellate), marchiato a rilievo con: norme di riferimento
(UNI EN 124), classe di resistenza (B 125), marchio fabbricante e
sigla dell’ente di certificazione, il sottofondo, il rinfianco in
calcestruzzo; lo scavo e il rinterro. Dimensioni nette interne
40x30x42,5 cm, spessore minimo 4,1 cm
(ottantasette/90) cadauno
12 EL.003
1.000,00
Fornitura e posa in opera di POZZETTO PREFABBRICATO in
calcestruzzo vibrocompresso; compreso: la fornitura del manufatto, il
trasporto, lo scarico al punto di installazione e la posa in opera con la
sigillatura delle giunzioni al pozzetto delle tubazioni in entrata e in
uscita, compreso: chiusino di ispezione in ghisa lamellare UNI ISO
185, costruito secondo le norme UNI EN 124 classe B 125 (carico di
rottura 12,5 onnellate), marchiato a rilievo con: norme di riferimento
(UNI EN 124), classe di resistenza (B 125), marchio fabbricante e
sigla dell’ente di certificazione, il sottofondo, il rinfianco in
calcestruzzo; lo scavo e il rinterro. Dimensioni nette interne
30x30x29 cm, spessore minimo 3,6 cm
(sessantanove/00) cadauno
11 EL.002
€
FORNITURA E POSA IN OPERA DI CONDUTTORE
MULTIPOLARE DI RAME FLESSIBILE tipo FG7OR 0,6/1 kV
isolato in gomma etilenpropilenica sottoguaina di PVC, non
propagante l'incendio ed a ridotta emissione di gas corrosivi, per
impianti esterni, dato in opera per energia in bassa tensione o per
segnalazione e comando entro tubo passacavo o canaletta, compresi
gli sfridi, sezione 3x10 mmq
Pag. 3 di 10
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
(tredici/81) metri
14 EL.005
€
13,81
€
14,70
€
0,51
€
2,50
€
1.500,00
(venti/79) metri cubi €
20,79
FORNITURA E POSA IN OPERA DI CONDUTTORE
MULTIPOLARE DI RAME FLESSIBILE tipo FG7OR 0,6/1 kV
isolato in gomma etilenpropilenica sottoguaina di PVC, non
propagante l'incendio ed a ridotta emissione di gas corrosivi, per
impianti esterni, dato in opera per energia in bassa tensione o per
segnalazione e comando entro tubo passacavo o canaletta, compresi
gli sfridi, sezione 3x16 mmq
(quattordici/70) metri
15 P.001
Scavo di sbancamento per la formazione del cassonetto di profondità
fino a 20 cm, mediante scavo ed asporto della parte superficiale del
terreno fino al raggiungimento della superficie di fondo scavo,
all'altezza prefissata di progetto, che sarà rullata, corretta ed
eventualmente consolidata, secondo le regolari pendenze ottenute
con macchinari a controllo laser, compreso carico, trasporto e scarico
a deposito in aree interne al cantiere per il successivo reimpiego.
(zero/51) metri
quadrati
16 P.002
Fornitura e posa in opera di geotessile nontessuto costituito
esclusivamente da fibre in 100% polipropilene a filamenti continui
spunbonded, stabilizzato ai raggi UV; fornito con marcatura dei
rotoli secondo la normativa EN ISO 10320 unitamente al marchio di
conformità CE; avente resistenza alla trazione longitudinale e
trasversale pari a kN/m 45,0 secondo EN ISO 10319; sormontato tra
telo e telo di cm 30 al fine di rendere omogenea la resistenza ai
carichi di pressione, valutata per la effettiva superficie coperta dai
teli.
(due/50) metri
quadrati
17 P.003
Trattamento diserbante dell'intera massicciata mediante spandimento
di erbicida ad alta concentrazione a carattere totale
(millecinquecento/00) corpo
18 P.004
19 P.005
PREZZO
Fornitura e posa di pietrisco per la formazione della massicciata di
sottofondo, dello spessore di cm 14 con pezzatura variabile tra cm
2,00/4,00 di inerte di cava steso, rullato e compattato con rullo di
peso adeguato, secondo le pendenze di progetto conformi al
regolamento LND vigente, realizzate mediante l'ausilio di
macchinario (motolivellatore) a controllo laser.
Fornitura e posa di graniglia per la formazione dello strato di
riempimento, dello spessore di cm 4 con pezzatura variabile tra cm
1,2/1,8 di inerte di cava steso, rullato e compattato con rullo di peso
adeguato, secondo le pendenze di progetto conformi al regolamento
LND vigente, realizzate mediante l'ausilio di macchinario
(motolivellatore) a controllo laser.
(ventitre/60) metri cubi €
20 P.006
Fornitura e posa di sabbia di frantoio per la formazione dello strato
finale di riempimento della livelletta di progetto, dello spessore di
cm 3 con pezzatura variabile tra mm 0,2/2,0 di inerte di cava steso,
rullato e compattato con rullo di peso adeguato, secondo le pendenze
Pag. 4 di 10
23,60
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
di progetto conformi al regolamento LND vigente, realizzate
mediante l'ausilio di macchinario motolivellatore) a controllo laser.
Compresa la finitura superficiale, consistente nell'annaffiatura,
rullatura e spazzolatura per ottenere la superficie completamente
liscia, compatta e idonea alla posa del tappeto in erba artificiale.
(venticinque/50) metri cubi €
21 P.007
Fornitura e posa di drenaggi diagonali, eseguiti con tubi corrugati
microforati a doppia parete diametro 90 mm drenanti a 270°, posati
con pendenza di scolo pari a 1,5-2,0‰ ad interasse non superiore a
7,50 m e collegato con la tubazione perimetrale. Compreso lo scavo
in sezione ristretta per l'alloggiamento della tubatura di larghezza cm
40 circa e profondità variabile secondo le indicazioni degli elaborati
grafici, posa dei tubi microforati su letto di sabbia, riempimento della
trincea drenante con pietrisco di pezzatura 2,8/3,2 cm. Compreso il
carico ed il trasporto e scarico a deposito in aree interne al cantiere
per il successivo reimpiego.
(dieci/20) metri
22 P.008
€
15,80
€
100,00
€
500,00
Fornitura e posa di pozzetti in cls leggermente armato dimensioni
interne 100x100 cm, profondità variabile secondo le indicazioni
degli elaborati grafici, sifonato e diaframmato, per ispezione e
raccordo alla rete fognaria. Compreso: la soletta con botola, classe di
carico B 125, eventuale adeguamento dello scavo, il letto di posa, il
rinfianco in cls e il rinterro, la malta di allettamento nonché tutte le
operazioni necessarie al raccordo del pozzetto al collettore fognario.
(cinquecento/00) cadauno
25 P.012
10,20
Fornitura e posa di pozzetti in cls leggermente armato dimensioni
interne 40x40 cm, profondità variabile secondo le indicazioni degli
elaborati grafici, per ispezione e raccordo della rete drenante
trasversale con i collettori longitudinali e per raccordo dei collettori
longitudinali con la rete di scolo esistente. Compresa: la griglia in
acciaio zincato a feritoie antitacco (identica a quella del canale),
classe di carico B 125, eventuale adeguamento dello scavo, il letto di
posa, il rinfianco in cls e il reinterro, la malta di allettamento nonché
tutte le operazioni necessarie al raccordo dei pozzetti con la rete
drenante.
(cento/00) cadauno
24 P.011
€
Formazione di rete di scolo delle acque meteoriche posta sul
perimetro del campo da gioco ottenuta mediante fornitura e posa di
n° 2 collettori longitudinali e n° 2 collettori trasversali di drenaggio,
eseguiti con tubi corrugati microforati a doppia parete diametro 160
mm drenanti a 180°, posati con pendenza di scolo pari a 1,5-2,0‰.
Compreso lo scavo in sezione ristretta oppure la demolizione del cls
delle fondazioni delle torri faro per l'alloggiamento della tubatura di
larghezza cm 40 circa e profondità variabile secondo le indicazioni
degli elaborati grafici, posa dei tubi microforati su letto di sabbia,
riempimento della trincea drenante con pietrisco di pezzatura 2,8/3,2
cm. Compreso il carico ed il trasporto e scarico a deposito in aree
interne al cantiere per il successivo reimpiego.
(quindici/80) metri
23 P.010
25,50
Fornitura e posa in opera di canaletta prefabbricata in cls vibrato o
cls polimerico (sez.dim.12x15), con griglia superiore anti
infortunistica ad uso sportivo, antitacco a feritoia classe B 125, di
Pag. 5 di 10
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
larghezza 8/9 mmin, in acciaio zincato asportabile per ispezione per
la raccolta dell'acqua, compreso lo scavo a sezione obbligata, la
fascia di appoggio e il relativo rinfianco in cls; compreso nel prezzo
la fornitura e posa del collegamento ai pozzetti di scarico preesistenti
con tubazioni in PVC di opportuno diametro.
(quaranta/00) metri
26 P.014
€
31,00
€
15,00
Fornitura e posa in opera di manto in erba artificiale prodotto in teli
da m 4 di larghezza e di lunghezza variabile a seconda delle
dimensioni del campo composto da fibre in polipropilene di
lunghezza 45 mm prefibrillizzate in superficie, antiabrasive ed
estremamente resistenti all’usura e con speciale trattamento anti-UV,
tessute su supporto drenante in polipropilene rivestito in lattice di
gomma imputrescibile. Il manto così costituito sarà intasato con
sabbia quarzifera di opportuna granulometria.
(quindici/00) metri
quadrati
28 P.016
40,00
Fornitura e posa in opera di pavimentazione in erba artificiale
drenante omologabile FIGC-LND di spessore totale 62 mm,
costituita da teli prefabbricati in speciale fibra di monofilamento
monoestruso in polietilene antiabrasivo avente due tonalità di verde,
prato ed oliva, e resistente ai raggi UV. Ogni singolo ciuffo è
composto da 7 filamenti o bandelle per un totale di 102.900 filamenti
per metro quadrato. Ogni singola bandella ha una denaratura di 2000
dtex e spessore da 240 a 310 micron per un totale di 14.000 dtex, a
doppia falce rovesciata. La posa dell’erba artificiale consisterà nella
stesura dei teli appositamente realizzati e giunzione degli stessi
mediante incollaggio dei bordi del manto su apposita banda di
tessuto non tessuto di larghezza 40 cm, utilizzando collanti
poliuretanici a due componenti specifici per l’esterno. La rigatura del
campo sarà effettuata in parte asportando le corrispondenti parti del
manto verde e provvedendo ad inserire le righe bianche; la
tracciatura del campo “perimetrale” e di centrocampo avverrà
realizzando la rigatura di colore bianco direttamente in fase di
produzione del manto verde. L’intasamento di stabilizzazione sarà
con sabbia di tipo quarzifero naturale a spigolo arrotondato (minimo
95% di silicio ), rispondente al regolamento FIGC-LND in vigore
con granulometria compresa tra 0,3 e 0,8 mm da stendere nel manto
per un quantitativo indicativo di Kg. 18/mq. L’intaso prestazionale è
costituito da granulato di gomma incapsulata a forma prismatica SBR
nobilitata PFU, colore verde o mix verde e marrone, forma
irregolare, con curva granulometrica 0,8 ÷ 2.5 mm, densità apparente
0,58 g/cm³ per campi da calcio a 11 giocatori. Il materiale da intaso,
di certificata granulometria sarà esente da metalli pesanti e conforme
alle vigenti normative ambientali e certificata dalla Lega Nazionale
Dilettanti e conforme alla normativa europea DIN 18035-7, come da
attestato di sistema allegato, da stendere nel manto per un
quantitativo indicativo di Kg. 17/mq. Tutto il sistema erba dovrà
essere conforme al Regolamento LND Standard attualmente in
vigore e tale da superare la relativa omologazione e la posa in opera
potrà avvenire successivamente al collaudo del sottofondo e alla
relativa emissione dell'attestazione di conformità della LND.
(trentuno/00) metri
quadrati
27 P.015
€
Costruzione di una rete d'irrigazione automatica, fissa, interrata, per
campo di calcio così composta:
Pag. 6 di 10
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
- fornitura e posa in opera di tubo in polietilene AD PN 10 diametro
63 e diametro 75, compreso lo scavo, il letto di sabbia, pezzi speciali
di raccordo e materiale di tenuta;
- fornitura e posa in opera di n. 6 irrigatori con valvola incorporata di
cui: n. 4 del modello a rotazione parziale di 90° ubicati all'esterno del
campo e n. 2 a rotazione parziale fino a di 180° ubicati all'esterno del
campo, in resina sintetica anticorrosione, completamente interrati,
con ugello in acciaio inox, completi di cilindretto elettrico che ne
consente la completa scomparsa;
- fornitura e posa in opera di programmatore ad 6 settori ad impulsi
elettrici, completo di cavo di comando e controllo originale in
polietilene per collegamento programmatore a valvole automatiche;
adattatore in bronzo e verette di bloccaggio;
- fornitura e posa in opera di valvola automatica a comando elettrico,
con solenoide 24V 50 Hz, corpo in resina "Cycolac" funzionamento
a membrana, per lo scarico dei sollevatori centrali;
- fornitura e posa in opera di valvola automatica del tipo
normalmente aperta, con solenoide 24V, corpo in ottone,
funzionamento a membrana, per lo scarico dei sollevatori centrali;
- fornitura e posa in opera di stazione di pompaggio costituita da una
elettropompa centrifuga con motore trifase da 10 Hp, completa di
quadro elettrico di protezione e comando;
- formazione di due pozzetti per contenimento pompa e valvole di
scarico, sez. cm 100x100 circa, realizzati in calcestruzzo o prisme di
cemento, compreso chiusino superiore in lamiera striata, verniciata
con zincante epossidico bicomponente e smalto sintetico;
- fornitura e posa in opera di sensore di pioggia compreso
collegamenti elettrici alla centralina;
- fornitura e posa in opera di tubo in PVC diametro 100 per il
contenimento dei cavi di comando e dei cavi elettrici di
alimentazione delle valvole e della pompa, compreso scavo e
reinterro;
- fornitura e posa dei cavi elettrici di alimentazione e di comando di
irrigatori, elettropompa e quadro programmatore da installare
all'interno del locale tecnico negli spogliatoi;
- fornitura e posa in opera di serbatoio in polietilene da 10.000 litri,
compreso scavo in roccia, rinfianco e rinterro;
- collegamento alla presa idrica da realizzarsi presso la parte
posteriore degli spogliatoi esistenti, rubinetto a sfera di
intercettazione e rubinetto di scarico a sfera per svuotamento
impianto, raccordi, curve, pezzi speciali.
Compreso inoltre ripristini, piccole opere murarie, assistenza muraria
e quanto altro occorrente per una perfetta esecuzione a regola d'arte.
(diecimila/00) corpo
29 P.017
10.000,00
€
1.600,00
Fornitura e posa di cancello carraio in acciaio zincato delle
dimensioni 5.00x2.00 a due ante in grigliato elettrofuso, esterno delle
piantane delle dimensione 175x175 mm, zoccolatura tubo 150x50
mm, perimetro tubo 50x50 mm, pannello in grigliato colorato maglia
133x22 mm, compresa l'intelaiatura, le guide di scorrimento ed ogni
altra ferramenta di fissaggio e chiusura tipo Yale o altro, comprese
saldature, verniciatura del tipo poliestere comprese tutte le opere
murarie per il fissaggio ed ogni altro onere per dare il lavoro finito a
regola d'arte. peso minimo cancello 300 kg
(milleseicento/00) corpo
30 P.018
€
Recinzione tipo A. Fornitura e posa in opera di nuova recinzione
campo di calcio costituita da:
- pali sostegno rete Ø 48 mm: fornitura e posa di pali in ferro zincato
Pag. 7 di 10
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
a caldo, da 48 mm di diametro, spessore 2,6 mm, della lunghezza di
2,50/2,80 m (altezza sopra cordolo o sopra muro 2,00/2,30 m), posti
ad interasse non superiore a 2,50 m, lungo tutto il perimetro della
recinzione. Compresa la verniciatura a due mani con smalto sintetico
specifico per superfici zincate, compresi i fili di tensione in acciaio
zincato e plastificato di colore verde, i tenditori in acciaio zincato e
verniciato verde (posti lungo il palo di sostegno ad un interasse di
100 cm), il filo di legatura in acciaio zincato e plastificato di colore
verde per le legature e il fissaggio della rete metallica plastificata, la
chiusura superiore con tappi in plastica o con piastra di ferro saldata.
La recinzione è costituita da:
- saette: fornitura e posa di pali in ferro zincato a caldo, da 48 mm di
diametro, spessore 2,6 mm, della lunghezza variabile, inclinate
rispetto al palo di sostegno verticale, e poste a formare angoli di 90°
e 180° rispettivamente in corrispondenza degli angoli e nella
mezzeria della recinzione lungo il lato lungo. Compresa la
verniciatura a due mani con smalto sintetico specifico per superfici
zincate.
- rete zincata plastificata: fornitura e posa in opera di recinzione
costituita da rete in acciaio zincata plastificato, maglia 50x50 filo 2,6
mm, compreso ogni onere per legature, sfridi.
E’ altresì compreso nella voce l’onere per l'ancoraggio al cordolo di
fondazione esistente, la rimozione della rete esistente e il
posizionamento all'interno del cantiere ed ogni altro onere e
magistero per dare il lavoro finito a perfetta regola d'arte.
(diciannove/00) metri
31 P.019
Recinzione tipo B. Fornitura e posa in opera di nuova recinzione
campo di calcio costituita da:
- pali sostegno rete Ø 48 mm: fornitura e posa di pali in ferro zincato
a caldo, da 48 mm di diametro, spessore 2,6 mm, della lunghezza di
2,50/2,80 m (altezza sopra cordolo o sopra muro 2,00/2,30 m), posti
ad interasse non superiore a 2,50 m, lungo tutto il perimetro della
recinzione. Compresa la verniciatura a due mani con smalto sintetico
specifico per superfici zincate, compresi i fili di tensione in acciaio
zincato e plastificato di colore verde, i tenditori in acciaio zincato e
verniciato verde (posti lungo il palo di sostegno ad un interasse di
100 cm), il filo di legatura in acciaio zincato e plastificato di colore
verde per le legature e il fissaggio della rete metallica plastificata, la
chiusura superiore con tappi in plastica o con piastra di ferro saldata.
La recinzione è costituita da:
- saette : fornitura e posa di pali in ferro zincato a caldo, da 48 mm di
diametro, spessore 2,6 mm, della lunghezza variabile, inclinate
rispetto al palo di sostegno verticale, e poste a formare angoli di 90°
e 180° rispettivamente in corrispondenza degli angoli e nella
mezzeria della recinzione lungo il lato lungo. Compresa la
verniciatura a due mani con smalto sintetico specifico per superfici
zincate.
- rete zincata plastificata: fornitura e posa in opera di recinzione
costituita da rete in acciaio zincata plastificato, maglia 50x50 filo 2,6
mm, compreso ogni onere per legature, sfridi.
Compreso, la legatura in filo di ferro zincato e plastificato diametro 2
mm, morsetti zincati mm 5, tenditori zincati a due occhi mm 9, cavo
zincato diametro 4 mm, le opere di scavo per la realizzazione del
cordolo, le casseforme, il disarmo, il getto del calcestruzzo con
betoniera con o senza l'ausilio di pompa, la rimozione della rete
esistente e il posizionamento all'interno del cantiere ed ogni altro
onere e magistero per dare il lavoro finito a perfetta regola d'arte.
Pag. 8 di 10
€
19,00
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
(quarantatre/00) metri
32 P.020
€
43,00
€
12,00
(uno/69) chilogram
mi
€
1,69
CASSEFORME in legname grezzo per getti di calcestruzzo semplice
o armato per OPERE IN FONDAZIONE (plinti, travi rovesce, muri
d i cantinato, etc.). Comprese armature di sostegno, chioderie,
legacci, disarmanti, sfrido e compreso altres il disarmo, la pulizia e il
riaccatastamento del legname, valutate per l'effettiva superficie dei
casseri a contatto con il getto.
(dodici/00) metri
quadri
33 P.021
34 P.022
ACCIAIO PER ARMATURA DI STRUTTURE IN CEMENTO
ARMATO, in barre tonde, lisce o ad aderenza migliorata, del tipo
FeB 22, FeB 38, FeB 44, controllato in stabilimento e non, tagliato a
misura, sagomato e assemblato, fornito in opera compreso sfrido,
legature con filo di ferro ricotto, sovrapposizioni non derivanti dalle
lunghezze commerciali delle barre ed escluse eventuali saldature.
Compresi gli oneri derivanti dai controlli e dalle certificazioni di
legge.PER STRUTTURE CIVILI di modesta entità, con impiego di
barre fino al FI 12-14.
Pavimentazione tipo industriale a spolvero con strato portante in
calcestruzzo opportunamente additivato, armato con rete
elettrosaldata e spolvero superficiale a fresco con miscela di polvere
di quarzo e cemento dato in opera compresa la fornitura e posa in
opera del calcestruzzo, della rete elettrosaldata e della polvere di
granuli di quarzo sferoidale in ragione di 3-4 kg/mq miscelata con
altrettanto cemento R 42,5. compresa altresì la finitura superficiale
con lisciatrice/frattazzatrice meccanica a pale rotanti, la realizzazione
dei giunti superficiali tagliati con macchina disco diamantato,
stuccati con bitume ossidato, a formare riquadri di 9-10 mq. la
formazione dei giunti profondi di dilatazione e di isolamento dalle
pareti perimetrali e dai pilastri, realizzati con sponde in legname e/o
lastre di polistirolo, stuccati con bitume con strato portante in
calcestruzzo RcK30 dello spessore di cm 12 armato con rete
elettrosaldata FI6 maglia 15x15
(ventiquattro/00) metri
quadri
35 P.027
24,00
€
100,00
€
900,00
Fornitura e posa in opera di porte di calcio regolamentari a norma
UNI EN 748 e omologate FIGC, in profilato d’alluminio pesante,
sezione ovoidale 120x100 mm, nervature interne antiflessione, angoli
di giunzione traversa/montante ottenuti con moduli in alluminio e
acciaio, smontabili, complete di bussole da interrare, occhielli per
ancoraggio rete, paletti in acciai zincato a caldo per sostegno rete.
Compreso l’onere della rimozione delle porte esistenti e smaltimento
del materiale non recuperabile.
(novecento/00) cadauno
37 P.029
€
Formazione dei plinti in cls compreso l’onere di posizionamento
delle bussole per la posa delle porte regolamentari da calcio.
Compreso scavo ed ogni altro onere. Dimensioni 80x80x80 cm.
(cento/00) cadauno
36 P.028
PREZZO
Fornitura in opera di n.4 pali calcio d'angolo in polietilene tubolare
Pag. 9 di 10
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
antiurto diametro 30 mm, snodati, completo di bussole e plinti,
drappi fluorescenti 60x40 cm con clip fermabandiera in plastica.
(duecento/00) corpo
38 P.030
39 SIC
€
200,00
(mille/00) corpo
€
1.000,00
(duemilacento/00) corpo
€
2.100,00
Rimozione e riposizionamento di n.2 panchine per allenatori e
riserve bordo campo calcio costiutita da struttura in tubolare
d'acciaio zincato a caldo sezione 30x30 mm, copertura in
policarbonato alveolare mm 6 con protezione anti UV,
tamponamento inferiore con pannelli in resina melaminica, fissaggio
a terra tramite appositi profili ad "omega" in acciaio zincato, telaio di
seduta in tubolare d'acciaio zincato sezione mm 50x30 e lamiera
spessore 30/10 per il fissaggio delle scocche in PVC al sottostante
basamento in cls dello spessore minimo di 10 cm e rete
elettrosaldata. Compreso la realizzazione di un basamento di
appoggio
in cls delle dimensioni minime 6,00x1,50 m, lo
spianamento della piazzola, il fissaggio e la bulloneria di
assemblaggio e quant'altro per dare l'opera finita.
Oneri della sicurezza
Pag. 10 di 10
