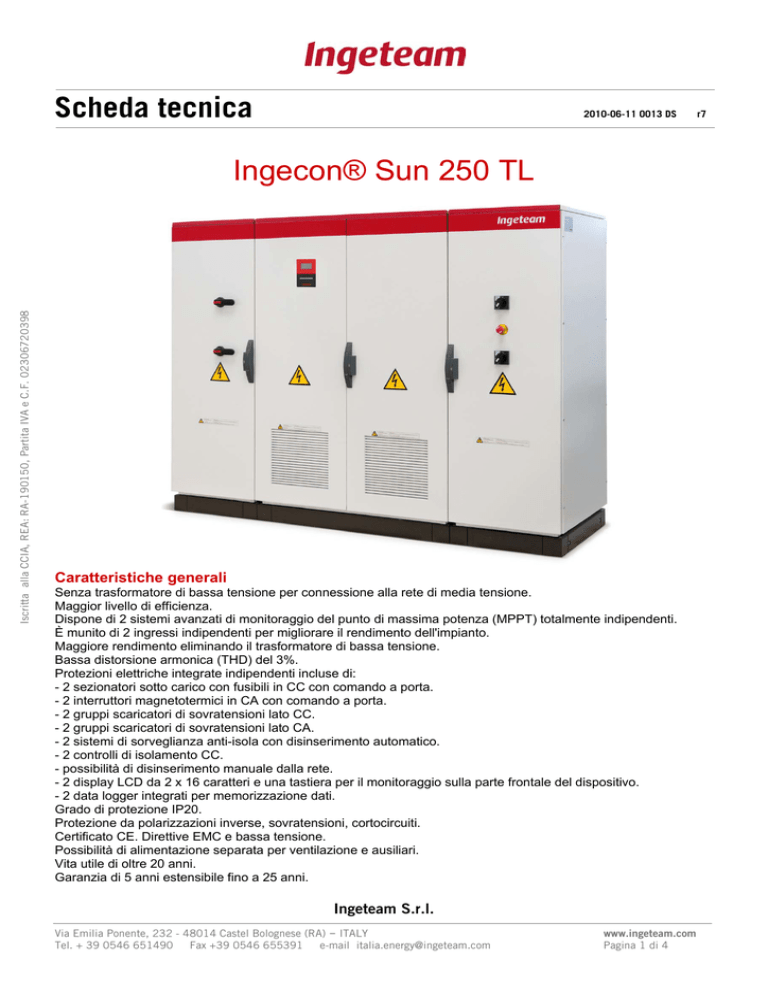

Scheda tecnica
2010-06-11 0013 DS
Iscritta alla CCIA, REA: RA-190150, Partita IVA e C.F. 02306720398
Ingecon® Sun 250 TL
Caratteristiche generali
Senza trasformatore di bassa tensione per connessione alla rete di media tensione.
Maggior livello di efficienza.
Dispone di 2 sistemi avanzati di monitoraggio del punto di massima potenza (MPPT) totalmente indipendenti.
È munito di 2 ingressi indipendenti per migliorare il rendimento dell'impianto.
Maggiore rendimento eliminando il trasformatore di bassa tensione.
Bassa distorsione armonica (THD) del 3%.
Protezioni elettriche integrate indipendenti incluse di:
- 2 sezionatori sotto carico con fusibili in CC con comando a porta.
- 2 interruttori magnetotermici in CA con comando a porta.
- 2 gruppi scaricatori di sovratensioni lato CC.
- 2 gruppi scaricatori di sovratensioni lato CA.
- 2 sistemi di sorveglianza anti-isola con disinserimento automatico.
- 2 controlli di isolamento CC.
- possibilità di disinserimento manuale dalla rete.
- 2 display LCD da 2 x 16 caratteri e una tastiera per il monitoraggio sulla parte frontale del dispositivo.
- 2 data logger integrati per memorizzazione dati.
Grado di protezione IP20.
Protezione da polarizzazioni inverse, sovratensioni, cortocircuiti.
Certificato CE. Direttive EMC e bassa tensione.
Possibilità di alimentazione separata per ventilazione e ausiliari.
Vita utile di oltre 20 anni.
Garanzia di 5 anni estensibile fino a 25 anni.
Ingeteam S.r.l.
Via Emilia Ponente, 232 - 48014 Castel Bolognese (RA) – ITALY
Tel. + 39 0546 651490
Fax +39 0546 655391
e-mail [email protected]
www.ingeteam.com
Pagina 1 di 4
r7
Scheda tecnica
2010-06-11 0013 DS
Optional
Comunicazione seriale tra inverter con scheda RS-485.
Modem per comunicazione remota GSM/GPRS (SIM esclusa).
Scheda ingressi analogici per la misurazione delle variabili meteorologiche.
Segnalazione digitale di stato.
Alimentazione notturna.
Invio di allarmi tramite SMS per la diagnosi dei guasti.
Software Ingecon® Sun Manager per visualizzazione di parametri e registrazione dei dati.
Iscritta alla CCIA, REA: RA-190150, Partita IVA e C.F. 02306720398
Caratteristiche tecniche
Ingresso (DC) Ingecon® Sun 250 TL
Potenza fotovoltaica
Potenza massima di ingresso
Range di tensione
Massima tensione
Corrente massima complessiva
Ingressi CC
MPPT
Uscita (AC) Ingecon® Sun 250 TL
Potenza nominale HT
Potenza nominale HP
Corrente massima complessiva
Tensione nominale
Freq. nominale
Reattanza sub transitoria
Distorsione armonica (THD)
Cos φ
Alimentazioni ausiliarie Ingecon® Sun 250 TL
Alimentazione notturna
Alimentazione ausiliari (ventilazione, contattore)
Efficienza Ingecon® Sun 250 TL
Efficienza massima
Efficienza europea
Efficienza @ Puscita = 5% Potenza nominale
Efficienza @ Puscita = 10% Potenza nominale
Efficienza @ Puscita = 20% Potenza nominale
Efficienza @ Puscita = 30% Potenza nominale
Efficienza @ Puscita = 50% Potenza nominale
Efficienza @ Puscita = 100% Potenza nominale
Consumo notturno
Consumo in standby
Caratteristiche generali Ingecon® Sun 250 TL
Temperatura ambiente
Umidità ambiente massima
283 - 325 kWp (1)
284 kW
405 - 750 Vdc
900 Vdc (2)
715 A
8
2
250 kW (3)
275 kW (4)
736 A
3 x 220 Vac, IT
50/60 Hz
67% (5)
< 3% (6)
1(7)
Opzione
220V, Max 10A, 1280 W(8)
98,1%
97,7%
95,4%
97,1%
97,9%
98.1%
98,0%
97,2%
< 5W
60W
da -10ºC a +65ºC
90% senza condensazione
Ingeteam S.r.l.
Via Emilia Ponente, 232 - 48014 Castel Bolognese (RA) – ITALY
Tel. + 39 0546 651490
Fax +39 0546 655391
e-mail [email protected]
www.ingeteam.com
Pagina 2 di 4
r7
Scheda tecnica
2010-06-11 0013 DS
Iscritta alla CCIA, REA: RA-190150, Partita IVA e C.F. 02306720398
Grado di protezione
Dimensioni (LxPxH)
Dimensioni Imballo (LxPxH)
Peso
r7
IP20
2400mm x 820mm x 1970 mm
2500mm x 900mm x 2000 mm
1300kg
(1) In funzione dell'area e del modulo fotovoltaico utilizzato
(2) Considerare la tensione a vuoto delle stringhe a bassa temperatura
(3) Fino a 45°C ambiente, Pmax = 110% Pnom sovraccarico transitorio, non permanente.
(4) Fino a 40°C ambiente, Pmax = Pnom.
(5) Il contributo alla corrente di corto circuito è 1.5 Inom HT.
(6),(7) Per Puscita > 25% della potenza nominale HT.
(8) Può essere connessa alla rete principale o a una tensione ausiliaria esterna. Massima corrente comprensiva della corrente di spunto dei
contattori. Consumo con tutti i ventilatori in funzione.
Conformità alle Norme
Marchio CE.
Direttiva EMC.
Direttiva bassa tensione.
Conforme a CEI 11-20 e CEI 11-20 V1.
Conforme a CEI 0-16 Ed. 2.
Conforme a RD 1663/2000 e RD 661/2007.
Conforme a VDEW MT.
Protezioni
Da polarizzazione inversa.
Da sovratensioni transitorie sull'ingresso e sull'uscita.
Da cortocircuiti e sovraccarichi sull'uscita.
Da guasti di isolamento.
Da surriscaldamento del dispositivo.
Anti-isola.
Segnalazioni
Contatto di segnalazione ausiliario libero da tensione (230Vac,
10A). Programmato da Ingeteam su richiesta come stato
isolamento campo FV o stato connessione a rete. Opzionale.
Ventilazione
Ingresso aria dal fronte (parte inferiore portelle), uscita dall’alto. Mantenere almeno 20cm liberi per la fuoriuscita
dell’aria.
Portata aria 3590mc/h.
Ingeteam S.r.l.
Via Emilia Ponente, 232 - 48014 Castel Bolognese (RA) – ITALY
Tel. + 39 0546 651490
Fax +39 0546 655391
e-mail [email protected]
www.ingeteam.com
Pagina 3 di 4
Scheda tecnica
2010-06-11 0013 DS
r7
Interruttori di uscita DC
2 Sezionatori sotto carico quadripolari DC ABB OESA400-R22 400A 900V equipaggiati con fusibili 550A 100kA.
Interruttori di uscita AC
2 interruttori automatici NS400H equipaggiati con sganciatore elettronico STR23SE: In=400A; potere di interruzione
100kA @ 220V.
Iscritta alla CCIA, REA: RA-190150, Partita IVA e C.F. 02306720398
Connessioni
Ingresso cavi dal basso tramite fori Ф=40mm chiusi da passacavi.
Connessione in ingresso DC: 2 ingressi (positivo e negativo), su ogni ingresso sono disponibili 2 fori M12 per
l’allaccio di 4 cavi (larghezza massima capocorda 24mm).
Connessioni di uscita AC: 2 uscite trifasi 3x220V, 330A con vite M16 per cavo da 300mm2 o 2x240mm2.
Misure disponibili Ingecon® Sun 250 TL
Pac
Pdc
Vdc
Idc
Vac1, Vac2, Vac3
Iac1, Iac2, Iac3
F1, F2, F3
Cos φ
Temp rad
Etot
T.op
N.conex
Epar
TconP
NconP
Alarm Inverter
Motivo di arresto
Potenza erogata in rete [kW]
Potenza dal campo FV [kW]
Tensione del campo FV [V]
Corrente dal campo FV [A]
Tensione di uscita per ogni fase della rete [V]
Corrente di uscita per ogni fase della rete [A]
Frequenza della corrente di uscita per ogni fase della
rete [Hz]
Fattore di potenza
Temperatura del dissipatore del convertitore IGBT [°C]
Totale energia erogata alla rete [kWh]
Numero di ore di funzionamento [h]
Numero di connessioni alla rete
Energia parziale
Numero di ore di funzionamento parziali [h]
Numero di connessioni a rete parziale
Stato di allarme dell’inverter
Storico ultimi 5 arresti
Ingeteam S.r.l.
Via Emilia Ponente, 232 - 48014 Castel Bolognese (RA) – ITALY
Tel. + 39 0546 651490
Fax +39 0546 655391
e-mail [email protected]
www.ingeteam.com
Pagina 4 di 4
