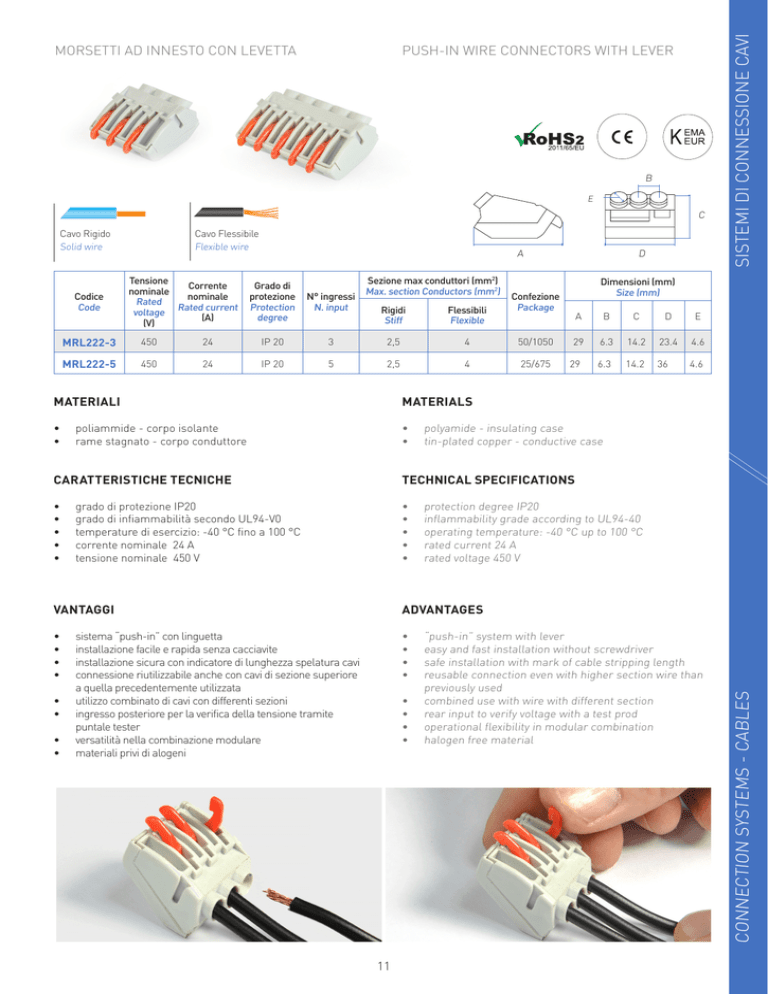

morsetti ad innesto con levetta

B
E
C
Cavo Rigido
Solid wire
Codice
Code
Cavo Flessibile
Flexible wire
Tensione
Corrente
nominale
nominale
Rated
Rated current
voltage
(A)
(V)
A
Grado di
protezione
Protection
degree
N° ingressi
N. input
Sezione max conduttori (mm2)
Max. section Conductors (mm2)
Rigidi
Stiff
Flessibili
Flexible
450
24
IP 20
3
2,5
4
50/1050
MRL222-5
450
24
IP 20
5
2,5
4
25/675
MATERIALS
•
•
•
•
poliammide - corpo isolante
rame stagnato - corpo conduttore
Dimensioni (mm)
Size (mm)
Confezione
Package
MRL222-3
MATERIALI
D
A
B
C
D
E
29
6.3
14.2
23.4
4.6
6.3
14.2
36
4.6
29
polyamide - insulating case
tin-plated copper - conductive case
CARATTERISTICHE TECNICHE
TECHNICAL SPECIFICATIONS
•
•
•
•
•
•
•
•
•
•
grado di protezione IP20
grado di infiammabilità secondo UL94-V0
temperature di esercizio: -40 °C fino a 100 °C
corrente nominale 24 A
tensione nominale 450 V
protection degree IP20
inflammability grade according to UL94-40
operating temperature: -40 °C up to 100 °C
rated current 24 A
rated voltage 450 V
VANTAGGI
ADVANTAGES
•
•
•
•
•
•
•
•
•
•
•
•
sistema “push-in” con linguetta
installazione facile e rapida senza cacciavite
installazione sicura con indicatore di lunghezza spelatura cavi
connessione riutilizzabile anche con cavi di sezione superiore
a quella precedentemente utilizzata
utilizzo combinato di cavi con differenti sezioni
ingresso posteriore per la verifica della tensione tramite
puntale tester
versatilità nella combinazione modulare
materiali privi di alogeni
•
•
•
•
11
SISTEMI DI CONNESSIONE CAVI
PUSH-IN WIRE CONNECTORS WITH LEVER
“push-in” system with lever
easy and fast installation without screwdriver
safe installation with mark of cable stripping length
reusable connection even with higher section wire than
previously used
combined use with wire with different section
rear input to verify voltage with a test prod
operational flexibility in modular combination
halogen free material
CONNECTION SYSTEMS - CABLES
MORSETTI AD INNESTO CON LEVETTA
