Tav01-II sett.

Corso di DISEGNO MECCANICO E AUTOMATICO T
Allievi meccanici
AA. 2016-2017 (II sett.)
(Prof. Ing. Gianni Caligiana)

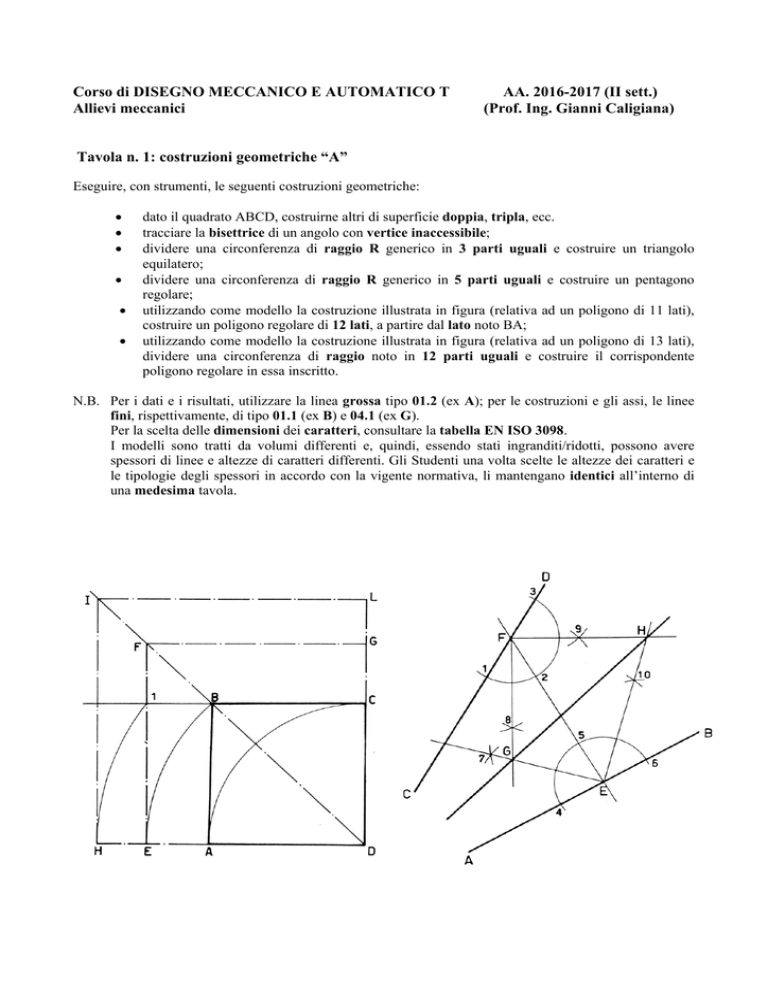

Tavola n. 1: costruzioni geometriche “A”
Eseguire, con strumenti, le seguenti costruzioni geometriche:






dato il quadrato ABCD, costruirne altri di superficie doppia, tripla, ecc.
tracciare la bisettrice di un angolo con vertice inaccessibile;
dividere una circonferenza di raggio R generico in 3 parti uguali e costruire un triangolo
equilatero;
dividere una circonferenza di raggio R generico in 5 parti uguali e costruire un pentagono
regolare;
utilizzando come modello la costruzione illustrata in figura (relativa ad un poligono di 11 lati),
costruire un poligono regolare di 12 lati, a partire dal lato noto BA;
utilizzando come modello la costruzione illustrata in figura (relativa ad un poligono di 13 lati),
dividere una circonferenza di raggio noto in 12 parti uguali e costruire il corrispondente
poligono regolare in essa inscritto.
N.B. Per i dati e i risultati, utilizzare la linea grossa tipo 01.2 (ex A); per le costruzioni e gli assi, le linee
fini, rispettivamente, di tipo 01.1 (ex B) e 04.1 (ex G).
Per la scelta delle dimensioni dei caratteri, consultare la tabella EN ISO 3098.
I modelli sono tratti da volumi differenti e, quindi, essendo stati ingranditi/ridotti, possono avere
spessori di linee e altezze di caratteri differenti. Gli Studenti una volta scelte le altezze dei caratteri e
le tipologie degli spessori in accordo con la vigente normativa, li mantengano identici all’interno di
una medesima tavola.
