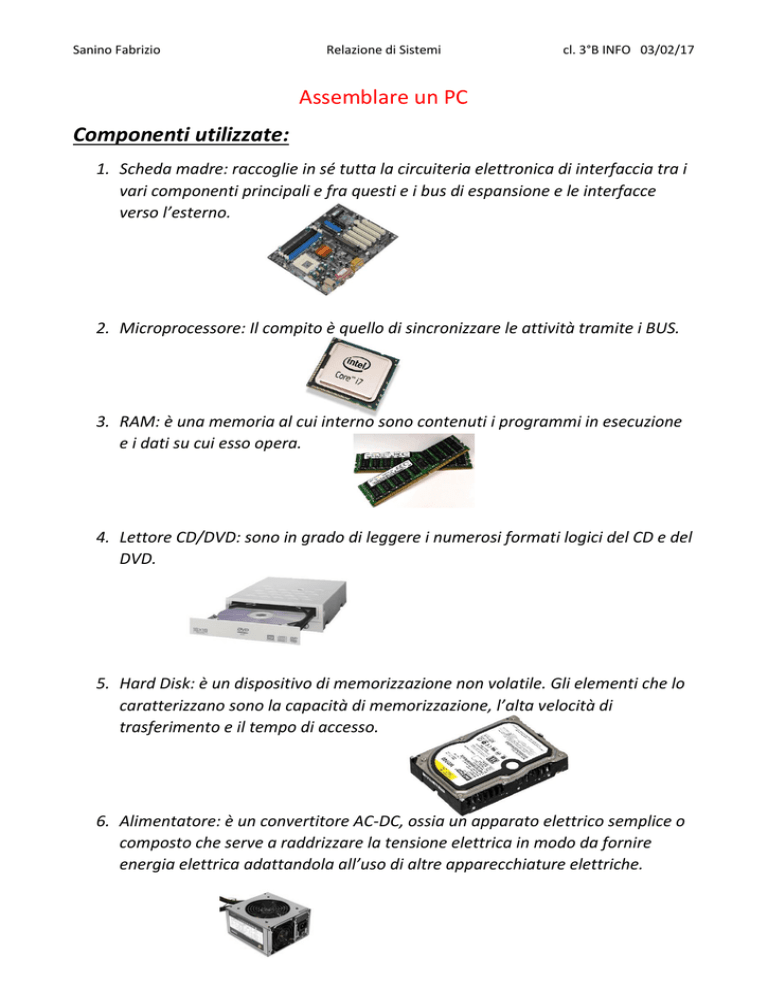

Assemblare un PC
Componenti utilizzate:
1. Scheda madre: raccoglie in sé tutta la circuiteria elettronica di interfaccia tra i
vari componenti principali e fra questi e i bus di espansione e le interfacce
verso l’esterno.
2. Microprocessore: Il compito è quello di sincronizzare le attività tramite i BUS.
3. RAM: è una memoria al cui interno sono contenuti i programmi in esecuzione
e i dati su cui esso opera.
4. Lettore CD/DVD: sono in grado di leggere i numerosi formati logici del CD e del
DVD.
5. Hard Disk: è un dispositivo di memorizzazione non volatile. Gli elementi che lo
caratterizzano sono la capacità di memorizzazione, l’alta velocità di
trasferimento e il tempo di accesso.
6. Alimentatore: è un convertitore AC-DC, ossia un apparato elettrico semplice o
composto che serve a raddrizzare la tensione elettrica in modo da fornire
energia elettrica adattandola all’uso di altre apparecchiature elettriche.
Sanino Fabrizio
Relazione di Sistemi
cl. 3°B INFO 03/02/17
7. Scheda Video: ha lo scopo di generare un segnale elettrico che possa essere
mostrato a video.
8. Monitor: il monitor è costituito da un tubo di vetro, al cui interno è fatto il
vuoto. Lo schermo è costituito da una sostanza che emette luce quando è
eccitata da un fascio di elettroni.
9. Mouse e Tastiera: il mouse è un dispositivo in grado di inviare al sistema un
comando da parte dell’utente in modo tale che a un suo movimento su una
base solida lineare ne corrisponda un angolo da parte di un indicatore sullo
schermo.
PROCEDIMENTO
Prima di assemblare un PC occorre aver studiato i vari componenti che lo compongono. Inoltre è
necessario indossare o dei guanti anti-statici o un laccio statico o delle scarpe di gomma in modo
da isolarci dal terreno e successivamente toccare ad esempio un termosifone così da scaricare dal
nostro corpo tutta l’elettricità statica accumulata in modo da non rovinare le parti del computer.
Sanino Fabrizio
Relazione di Sistemi
cl. 3°B INFO 03/02/17
Per prima cosa osserviamo i componenti a nostra disposizione in modo da comprendere la loro
composizione. Quindi prendiamo la motherboard e la osserviamo in modo da identificare i
componenti e i connettori principali che la compongono.
4
5
1
\
2
3
Dopo aver osservato la scheda madre la poggiamo su una superfice morbida(pezzo di catone) e
prendiamo la scatola del microprocessore. Estraiamo il dissipatore e la CPU. Prendiamo la CPU la
osserviamo. Notiamo che su di essa vi sono due tacche riprodotte anche sul socket ovvero
l’alloggiamento della CPU. Per installare il microprocessore bisogna sbloccare la levetta di
sicurezza del socket (1), premere la flangia di metallo da un lato e alzarla così da poter infilare la
CPU nel socket facendo allineare le tacche. Inoltre occorre ricordarsi di appoggiare delicatamente
il microprocessore senza imprimere forza. Una volta infilato il microprocessore chiudere la flangia
di metallo.
Ora occorre prendere il tubetto della pasta termica. La caratteristica di essa è l’alta conducibilità
termica quindi permetterà un più facile scambio di calore con il dissipatore. Una volta preso il
tubetto versare una goccia di esso sulla CPU senza toccarlo. Esso si spalmerà automaticamente
quando attaccheremo il dissipatore alla CPU.
Sanino Fabrizio
Relazione di Sistemi
cl. 3°B INFO 03/02/17
Prendiamo il dissipatore e lo poniamo sopra la CPU. Successivamente avvitiamo con apposito
cacciavite le 4 viti. (*)Occorre tenere presente che le viti vanno avvitate in diagonale quindi se
decidiamo di avvitare quella in alto a sinistra la successiva sarà quella in basso a sinistra e
viceversa. Questo perché se avvitassimo due viti contigue il dissipatore si alzerebbe dall’altro lato.
Per finire colleghiamo il cavo della alimentazione del dissipatore (2).
Successivamente prendiamo la RAM e la estraiamo dalla scatola.
Gli slot per essa sono accanto al socket(3).
Per prima cosa sbloccare i gancetti bianchi, successivamente orientare il foro della RAM con
l’increspatura dello slot. Infine inserire la RAM nello slot e premere energicamente fino alla
chiusura dei gancetti bianchi.
Una volta installata la RAM mettere da parte la scheda madre e prendere il case. Successivamente
svitare le viti necessarie per rimuovere la parte laterale come in figura.
Quindi prendere la motherboard e poggiarla sul case in modo da far
combaciare i fori su di essa con quelli del case. dopo aver individuato
i fori rimuovere la scheda madre ed inserire i supporti per la scheda madre.
Infine prendere la mascherina contenuta nella scatola della motherboard e porla nella apposito
foro del case.
Successivamente individuare il forno sul case su cui posizionare l’alimentatore. Una volta
individuato prendere l’alimentatore e posizionarlo come in figura.
Successivamente avvitare le viti necessarie sempre ricordando la
regola da mantenere per quanto riguarda l’ordine delle viti.(*)
Ora prendere il lettore CD/DVD , però prima di tutto rimuovere dal case la piastrina di plastica in
corrispondenza della posizione in cui vorrete posizionare il lettore. Quindi infilare dall’esterno il
lettore e avvitarlo con le viti necessarie sempre ricordando la regola per quanto riguarda l’ordine
di avvitamento(*).
Sanino Fabrizio
Relazione di Sistemi
cl. 3°B INFO 03/02/17
Successivamente prendere l’hard disk e porlo in uno degli slot appositi
con i connettori rivolti verso l’esterno. Infine avvitare le viti necessarie.
Ora prendere la scheda madre e poggiarla sui supporti precedentemente fissati sul case e avvitare
le viti necessarie tenendo conto della regola per quanto riguarda l’ordine di avvitamento(*).
Se è necessario mettere delle schede esterne aggiuntive (scheda video, scheda audio) allora
rimuovere la protezione in corrispondenza della posizione in cui si vuole
Metterla. Occorre tenere presente che le schede aggiuntivi possono essere
Poste solo sui alcuni slot appositi come indicato in figura(4). Quindi posizionare la scheda
aggiuntiva con le uscite rivolte verso l’esterno ed esercitare su di essa una pressione necessaria
per far sì che essa si incastri nello slot. Quindi avvitare le viti necessarie.
Per ultima cosa occorre alimentare e collegare i vari componenti. Per prima cosa prendere il cavo
SATA e collegarlo in uno dei quattro fori appositi sulla scheda madre(5). Successivamente collegare
l’altra estremità del cavo nel foro apposito presente sul retro dell’hard disk. Ripetere i seguenti
passaggi per collegare il lettore CD/DVD.
Sanino Fabrizio
Relazione di Sistemi
cl. 3°B INFO 03/02/17
Per quanto riguarda l’alimentazione dei vari dispositivi occorre prendere i vari cavi che escono
dall’alimentatore e per prima cosa collegare il cavo molex(vedi figura)
Al lettore CD/DVD .
Successivamente per alimentare l’hard disk occorre prendere collegare
Ad esso il cavo come in figura nell’apposito foro.
Per alimentare la motherboard occorre prendere il cavo ATX a 24 pin(vedi figuara)
E collegarlo nel foro bianco come in figura.
Per finire occorre collegare i cavi che provengono dal case ovvero per far sì che il pc si accenda,
per vedere il funzionamento dell’hard disk o per delle porte USB aggiuntive.
I cavi andranno collegati sulla piastrina bianca mostrata
In figura. Per fare questo passaggio è necessario consultare il
Libretto di istruzioni contenuto nella scheda madre.
Ora che tutti i componenti sono stati istallati occorre collegare alla corrente l’alimentatore e
vedere se la sia dell’alimentazione della motherboard si accende. Una volta controllata la corretta
alimentazione occorre chiudere il case e collegare i vari dispositivi come il mouse, la tastiera, le
casse ed infine il monitor.
