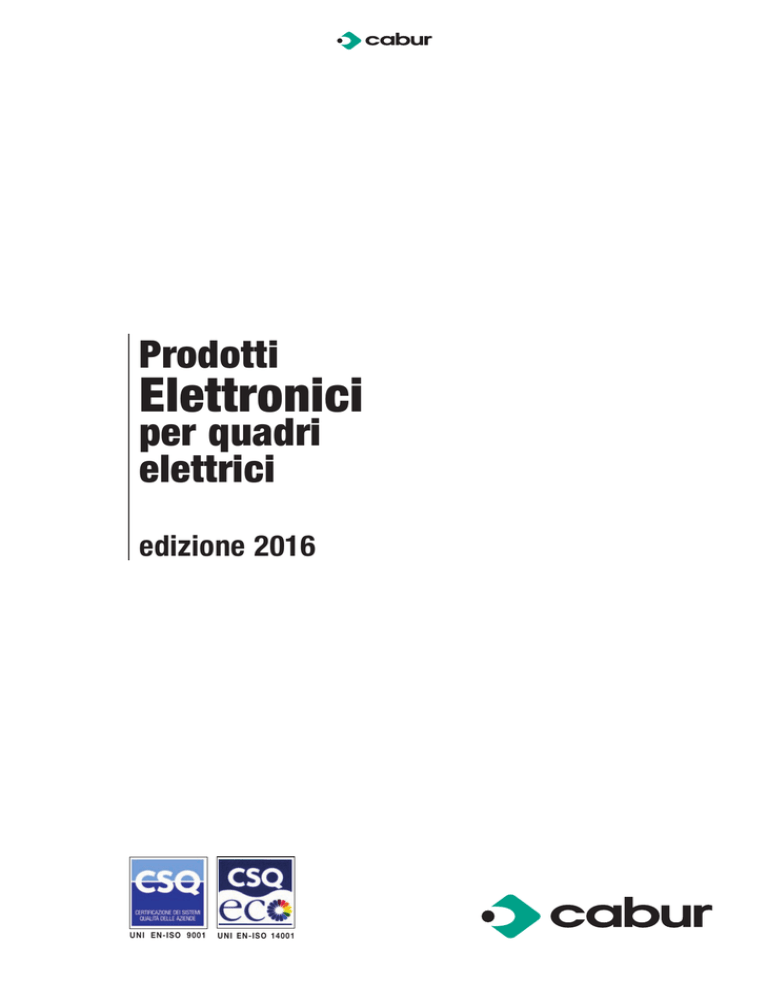

Elettronici

Prodotti
Elettronici
per quadri
elettrici
edizione 2016
UNI EN-ISO 9001
UNI EN-ISO 14001
AVVERTENZA I dati tecnici dei prodotti sono tipici e, se non diversamente indicato, sono rilevati ad una temperatura di 25°C ambiente, a tensioni di ingresso
nominali, a tensioni e correnti di uscita nominali e con 10 minuti di pre-riscaldamento; il ripple degli alimentatori è stato rilevato ai dati nominali, 20
mHz e sonda chiusa su 0.1 µF. Le caratteristiche dei prodotti contenuti in questo catalogo non sono vincolanti per Cabur e possono essere modificate,
senza preavviso, per esigenze di carattere produttivo o per evoluzione migliorativa. Pertanto vogliate riferirvi alla nostra struttura tecnico-commerciale
per le opportune conferme o aggiornamenti. Troverete ulteriori informazioni su questi ed altri prodotti Cabur sul nostro sito web www.cabur.it.
2
dal 1952
L’azienda
F
ondata nel 1952, Cabur ha conquistato in breve tempo la posizione di Azienda leader fra i Costruttori nazionali di morsetteria per quadri
elettrici, perseguendo una politica di particolare attenzione alle esigenze degli installatori e proponendo soluzioni tecnologiche di avanguardia.
Con oltre 60 anni di esperienza, Cabur sviluppa e realizza, su propria progettazione, una vasta gamma di prodotti per l’industria elettrotecnica
ed elettronica rinomati per la loro affidabilità anche in condizioni d’impiego estreme.
L’attuale produzione di:
• morsetteria per quadri elettrici
• prodotti elettronici per quadri elettrici
• morsetti per installazioni civili e industriali
• prodotti per impianti fotovoltaici
• sistemi di siglatura industriale
Nel perseguire una cultura aziendale improntata alla Qualità Totale,
Cabur ha adottato le principali direttive europee del mercato di
riferimento, e collabora con i più prestigiosi Istituti e Laboratori
nazionali ed esteri.
risponde al meglio alle varie e complesse esigenze installative
degli utilizzatori.
La produzione, ampia e diversificata, rappresenta la sintesi
ottimale della lunga esperienza maturata da Cabur quale partner
dei principali Enti ed Aziende nazionali, integrata con azioni e
collaborazioni con l’estero.
R.I.NA.
www.cabur.it
3
Introduzione
La Cabur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.3
Alimentatori
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.6
Tabella di rapida selezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.8
Switching monofase modulari CSD serie Domotic Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.10
Switching monofase CSF serie Cool Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.15
Switching monofase in contenitore IP65 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.21
Switching monofase CSL serie Easy Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.22
Switching monofase, bifase e trifase CSW serie Universal Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.27
Switching trifase CSG serie Triple Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.32
Convertitori DC/DC switching serie CSA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.39
Con ingresso 24 Vac da trasformatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.41
Carica batterie DC-UPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.43
Alimentatore con carica batterie integrato serie CSC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.47
Accessorio per collegamento ridondante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.48
Modulo di controllo per la frenatura dei motori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.50
Protezione contro le sovracorrenti
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.52
Protezione da sovracorrente elettronica programmabile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 53
Filtri EMI
Tabella di rapida selezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.54
Filtro trifase senza neutro serie TDV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.55
Filtro trifase senza neutro serie TDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.56
Filtro trifase senza neutro serie TDDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.57
Filtro trifase senza neutro serie TDSS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.58
Filtro trifase con neutro serie TYT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.59
Filtro trifase compatto con neutro serie TY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.60
Filtro monofase singola cella serie DK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.61
Filtro monofase doppia cella serie DP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.62
Convertitori di segnale
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.63
Tabella di rapida selezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.65
Convertitori di segnali analogici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.67
Separatori galvanici passivi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.73
Convertitori segnale analogico / soglia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 74
Convertitori di temperatura universale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.75
Convertitori di temperatura universale / soglia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 76
Convertitori per PT100 programmabili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.77
Convertitori per TC J e K programmabili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.78
Convertitori corrente / soglia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.79
Convertitori corrente / segnale analogico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.80
Convertitori frequenza / segnale analogico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.82
Alimentazione ausiliaria per sensori e potenziometri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.83
Invertitore di segnale NPN e PNP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.84
4
Moduli a relé elettromeccanici
Tabella di rapida selezione relé singoli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.85
Relé singoli ingresso DC serie R . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.86
Relé singoli ingresso DC serie CM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.88
Relé singoli ingresso AC serie CM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.91
Relé modulari serie CKR e CWRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.93
Tabella di rapida selezione relé multipli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.96
Relé multipli con comando 24 V ad uno scambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.97
Relé multipli con comando 24 V a due scambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.100
Relé multipli AC/DC con pulsante di test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.102
Relé super compatti serie CR e CRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.103
Moduli a relé optoisolati
Tabella di rapida selezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.106
Relé singoli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.107
Relé singoli supercompatti serie CKS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.110
Relé singoli con uscita in scambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.112
Optoisolatori di segnale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.113
Relé multipli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.114
Moduli di interfaccia passivi
Tabella di rapida selezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.118
SUB-D / morsetti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.119
FLAT-cable / morsetti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.121
Porta componenti serie CCM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.123
Porta diodi serie CDM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.124
Prova LED serie CLT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.126
Prova lampade serie CLP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.127
Accessori
Contenitori modulari per elettronica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.128
Ponticelli e siglature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.130
Attacco per guida DIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.132
Profilati d’appoggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag.133
Indice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 135
5
C
abur continua a rinnovare e estendere la propria gamma di alimentatori per
automazione industriale, controllo di processo e impianti, migliorando tecnologia
e prestazioni dei prodotti per rispondere alle esigenze poste dalla continua evoluzione
delle applicazioni e dalle nuove norme.
Con alimentatori di potenza elevata, che alimentano diversi carichi protetti da
sovracorrente, la capacità di erogare sovracorrente è indispensabile per garantire la
selettività d’intervento delle protezioni perchè consente di “bruciare” il fusibile del carico
guasto prima che intervenga la protezione elettronica dell’alimentatore spegnendo
l’uscita e quindi tutto il sistema.
QUALITÀ E SICUREZZA: Cabur è la prima azienda italiana ad ottenere l’omologazione
UL508 Industrial Control Equipement per applicazioni in automazione industriale
e Hazardous Location Class 1 Div 2 per applicazioni in aree pericolose, nonché la
conformità alle Norme sulla Sicurezza Elettrica e EMC certificati da un laboratorio
accreditato, indispensabili per una marcatura CE certificata.
LA PROTEZIONE ELETTRONICA DELL’ALIMENTATORE DA SOVRACCARICO SI PUÒ
REALIZZARE CON VARIE TECNICHE:
– spegnere l’uscita nel tempo più rapido: costa poco ma non consente né l’avviamento
di carichi pesanti né la selettività delle protezioni sui vari carichi
– protezione a corrente costante: se la sovracorrente ammessa è sufficientemente
alta, è possibile avviare carichi pesanti; ma, se la condizione perdura, l’alimentatore
lavora sempre in sovraccarico e con un elevato stress termico protezione a Hiccup:
combina i vantaggi delle tecniche sopra descritte, limitandone gli svantaggi perché
ammette oltre +50-100% di sovracorrente per almeno 5 secondi; poi spegne l’uscita
per una pausa di durata maggiore. Si ottiene così il picco di corrente necessario allo
spunto di carichi pesanti con minore riscaldamento dei componenti, che durante
la pausa si raffreddano. La protezione Hiccup con elevata sovracorrente di uscita,
per durate da 200 ms a oltre 5 sec, si è dimostrata in grado di soddisfare le nuove
esigenze poste dalla Direttiva Macchine EN 60204-1.
INNOVAZIONE E RICERCA:
• 1997 - Cabur è la prima azienda italiana a produrre alimentatori switching da guida
Din con ingresso universale 90-264Vac/110-340Vdc
• 2001 - Cabur è la prima azienda italiana a produrre alimentatori ad alta efficienza
con tecnologia risonante (il 20A trifase dissipava solo 36W contro oltre 75W dei
concorrenti del tempo).
• 2009 - con la nuova generazione di alimentatori contenuti in questo catalogo, Cabur
ha migliorato ulteriormente i rendimenti con la tecnologia “Synchronus Rectifier”
per ridurre al minimo la potenza dissipata e la temperatura di lavoro, condizione
indispensabile per contenere le dimensioni degli alimentatori, oggi i più compatti
del mercato.
La vita di ogni alimentatore si dimezza ad ogni aumento di +10°C della temperatura di
lavoro. Ridurre la temperatura è fondamentale per durata e affidabilità, obiettivi che si
raggiungono solo applicando tecnologie circuitali e componenti di ultima generazione,
grazie ai quali Cabur ha ottenuto rendimenti oltre 94% (il nuovo trifase da 20A dissipa
solo 28W, contro oltre 50-75W dissipati in calore da altri prodotti attualmente sul
mercato).
TEMPERATURA DI LAVORO REALE: il campo di temperatura di funzionamento per tutti
i modelli Cabur è compreso tra –20 e + 50°C a pieno carico senza derating (v. dati
tecnici), certificato secondo il severo standard UL508.
La temperatura ambiente, a cui il progetto fa riferimento per dimensionare i
componenti, la sovracorrente ammessa e la sua durata, è sempre superiore ai 45°C
di Norma per i quadri elettrici. La temperatura ambiente è un parametro di riferimento
fondamentale perché da questa, oltre che dal rendimento, dipende la temperatura di
lavoro dei componenti e quindi la durata dell’alimentatore.
ALTA CAPACITÀ DI SOVRACCARICO: i nuovi alimentatori hanno capacità di sovraccarico
oltre +50% per 5 secondi o alcuni minuti (v. dati tecnici), pur mantenendo tensione di
uscita stabile anche in questa condizione.
TEMPO DI HOLD UP: è il tempo per cui l’uscita dell’alimentatore eroga la tensione
nominale a carico nominale. Questa prestazione è importante perché limita i casi in
cui, a causa di buchi di tensione sulla rete, si può verificare un fermo macchina /
impianto; per le Norme EMC il tempo di Hold Up deve essere almeno 10ms. In tutti gli
alimentatori Cabur il tempo di Hold Up è superiore ai parametri di norma, assicurando
maggiore costanza di funzionamento in reti soggette a frequenti buchi di tensione.
COMUNICAZIONE AL SISTEMA: tutti i modelli Serie CSF, CSG, CSW sono dotati di
contatto di allarme “intelligente” che commuta quando la tensione di uscita scende
sotto il -10% del valore nominale, dando modo ai controlli di attivare procedure di
controllo o di emergenza per ridurre i fermi macchina, le perdite di produzione e i rischi
per la sicurezza.
MTBF: questo dato va preso con ragionevole buon senso perché può essere il risultato
di calcoli teorici che si prestano a manipolazioni. Ad esempio, sapendo che il tasso di
mortalità degli uomini di 25 anni è 0.1%/anno, la MTBF risultante, calcolata sec. SN
29500 - IEC 61709, sarebbe 800 anni; la poca attinenza alla realtà di questo risultato
è evidente. Il dato significativo è “l’aspettativa di vita”, che per gli uomini ha un valore
medio di circa 75 anni, meno spettacolare ma più realistico. Lo stesso ragionamento si
applica ai prodotti elettronici, per i quali, a seconda del metodo di calcolo, si possono
dare MTBF di 750.000 ore (85 anni di vita) oppure aspettative di vita di circa 70.000
ore (7.9 anni di vita media); la seconda stima risulta meno ottimistica ma di certo più
conforme alla realtà. Di conseguenza, i dati pubblicati in merito alla MTBF devono
essere interpretati in base alla credibilità del metodo di calcolo. Cabur ha scelto di
dichiarare, oltre ai valori secondo la SN 29500, anche quelli secondo la norma MIL
HDBKn217F, nettamente più restrittiva .
PROTEZIONE TOTALE: tutti modelli sono dotati di protezione di uscita da corto circuito
da sovraccarico, da sovratemperatura e da sovratensioni sia in ingresso sia in uscita.
L’ingresso dei modelli trifase è dotato di Active Surge Suppressor - Inrush Current
Limiter, che evita guasti in caso di sovratensioni generate dalla commutazione di carichi
o da guasti sulle reti industriali, il cui valore arriva a 3-4 volte la tensione di rete, con
durata 1..3ms (Norma VDE-0160), distruttivi per i componenti di ingresso, e aumenta
l’affidabilità, soprattutto in reti soggette a picchi di tensione e guasti di potenza.
PROTEZIONE DA CORTO/SOVRACCARICO: ha la funzione proteggere l’alimentatore
dal guasto per sovracorrente e surriscaldamento dei componenti. Questa funzione può
essere progettata partendo da esigenze applicative diverse e con risultati pratici e costi
diversi. In applicazioni di automazione le condizioni di impiego e la natura dei carichi
sono molto variabili e solo in parte sono note a chi progetta l’alimentatore. L’alimentatore
per automazione deve conciliare esigenze contrastanti: proteggersi da sovracorrente e
allo stesso tempo riuscire ad alimentare carichi che richiedono elevate correnti di spunto,
funzionando almeno ai 45°C di Norma e spesso oltre, in condizioni di ventilazione critiche,
assicurando alta affidabilità a costi accettabili.
La protezione da sovracorrente deve sopportare le elevate correnti di spunto richieste da
carichi come lampade a filamento (a freddo sono un corto), carichi capacitivi come dc/
dc converter e condensatori di filtro (all’accensione sono visti come un corto per alcune
decine di ms) o carichi induttivi (motori in dc, elettromagneti ecc…), che allo spunto
richiedono correnti di 5…30 volte la corrente nominale. Spesso tutti i carichi devono
essere avviati contemporaneamente. La corrente di spunto deve essere erogata per una
durata sufficiente ad “avviare” il carico, da alcune decine di ms fino anche a 5s .
ALIMENTATORI CUSTOM: Cabur progetta e produce alimentatori “custom” su
richiesta del Cliente, in grado di soddisfare le Norme e le esigenze di impiego
più severe; inoltre il nostro laboratorio fornisce la documentazione tecnica e le
misure che attestano la conformità dei prodotti alle Norme su Sicurezza Elettrica e
Compatibilità Elettromagnetica, oltre al supporto tecnico necessario alla definizione
delle caratteristiche del prodotto, sulla base delle esigenze del Cliente e della nostra
esperienza.
AMBIENTE E CONFORMITÀ ROHS:
Cabur è stata una delle prime aziende in Italia ad ottenere la Certificazione Ambientale
Internazionale UNI EN ISO14001, certificata da CSQ, sul trattamento ecologicamente
compatibile di tutti i materiali che entrano nel ciclo di lavorazione dei propri prodotti.
Dal 2007 tutti i prodotti Cabur sono realizzati in conformità alla direttiva Rohs Wee.
6
L
Note generali
+
+
AC
–
–
AC
+
AC
GND
COLLEGAMENTO IN PARALLELO E PARALLELO RIDONDANTE: tutti gli alimentatori Cabur
si possono collegare in parallelo per sommare la potenza di due o più alimentatori; inoltre
sono disponibili modelli già dotati internamente del diodo di separazione di uscita (diodo
ORing) richiesto per l’uso in ridondanza (v. voce relativa sui dati del catalogo).
N
GND
Si raccomanda di regolare le uscite di tutti gli alimentatori alla stessa tensione (tolleranza ±
50mV), applicando lo stesso carico di taratura prima di collegarli in parallelo e di impiegare
alimentatori dello stesso modello.
Se fosse necessario collegare in parallelo ridondante due alimentatori non provvisti di diodo
interno, si deve effettuare il collegamento come rappresentato in fig. 1.
COLLEGAMENTO IN SERIE: in tutti gli alimentatori Cabur è possibile collegare in serie le
uscite per raddoppiare la tensione (v. fig. 2) o per ottenere una uscita con tensione duale
con come ad esempio ±12V o ±24V (v. fig. 3).
Si consiglia di utilizzare alimentatori dello stesso modello e l’utilizzo di un diodo in
antiparallelo, dimensionato per sopportare la corrente max dell’alimentatore.
L
AC
–
AC
+
GND
N
AC
figura 1
+
V
–
V+V
SEGNALE POWER OK: è presente in tutti i modelli CSF, CSG e CSW; il contatto da
1A / 30Vdc commuta quando la tensione di uscita scende sotto la soglia del -10% della
tensione nominale (in caso di corto circuito sulla linea di uscita o di sovraccarico eccedente
le specifiche oppure per mancanza rete).
AC
+
V
GND
ALIMENTAZIONE CON 100-340Vdc: possibile in alcuni modelli (vedi dati tecnici)
rispettando le seguenti indicazioni :
– con alimentazione 110…127 Vdc, ridurre la corrente di uscita del 25%
– tensione min. ammessa 100 Vdc, max 340 nei monofase, 280…775 Vdc nei monobifase, 564… 775Vdc nei trifase (v. dati tecnici)
– rispettare le polarità di ingresso indicate nei fogli istruzione.
L
AC
–
–
AC
+
+
GND
N
Note per alimentatori con ingresso da secondario di
trasformatore
V
AC
–
AC
+
figura 2
+V
0
ISOLAMENTO: questa serie di alimentatori non è isolata.
TIPO DI IMPIEGO: sono adatti all’impiego in circuiti PELV (un polo della Protective Extra
Low Voltage a massa) e SELV (Safety Extra Low Voltage, nessun polo a massa).
Il trasformatore impiegato deve avere isolamento doppio o rinforzato conforme a CEI
14.6 / EN 60742.
In caso di impiego in circuiti PELV, collegare a massa solo un polo della 24 Vdc dell’alimentatore. In caso di impiego in circuiti SELV, non collegare a terra il morsetto di terra
di ingresso.
Il collegamento a massa di un polo del secondario del trasformatore e della
24 Vdc dell’alimentatore danneggerebbe l’alimentatore.
V
GND
AC
–
-V
–
figura 3
figura 4
figura 5
7
Queste tabelle consentono solo di selezionare rapidamente gli articoli, verificare successivamente se tutti i dati tecnici del prodotto, rispondono alle esigenze richieste.
Alimentatori switching monofase - serie Cool Power
Uscita tensione
Uscita corrente
Ingresso tensione
Note
Sigla
Codice
Pagina
12…15 Vdc
6A
90…264 Vac / 100...345 Vdc
(1) (7) (8) (9)
CSF85B
XCSF85B
17
24 Vdc
1.2 A
90…264 Vac / 100...320 Vdc
(1) (9)
CSF30C
XCSF30C
16
24 Vdc
3.5 A
90…264 Vac / 100...345 Vdc
(1) (7) (9)
CSF85C
XCSF85C
17
24 Vdc
3.5 A
90…264 Vac / 100...345 Vdc
(1) (6) (7) (9)
CSF85CP
XCSF85CP
17
24 Vdc
5A
90…264 Vac / 100...345 Vdc
(1) (7) (9)
CSF120C
XCSF120C
18
24 Vdc
5A
90…264 Vac / 100...345 Vdc
(1) (6) (7) (9)
CSF120CP
XCSF120CP
18
24 Vdc
10 A
120 Vac / 230 Vac
(2) (7)
CSF240C
XCSF240C
19
24 Vdc
10 A
120 Vac / 230 Vac
(2) (6) (7)
CSF240CP
XCSF240CP
19
24 Vdc
20 A
120 Vac / 230 Vac
(2) (6) (7)
CSF500C
XCSF500C
20
48 Vdc
2.5 A
90…264 Vac / 100...345 Vdc
(1) (6) (7)
CSF120DP
XCSF120DP
18
48 Vdc
5A
120 Vac / 230 Vac
(2) (6) (7)
CSF240DP
XCSF240DP
19
48 Vdc
10 A
120 Vac / 230 Vac
(2) (6) (7)
CSF500D
XCSF500D
20
Codice
Pagina
Alimentatori switching monofase - serie Easy Power
Uscita tensione
Uscita corrente
Ingresso tensione
Note
Sigla
24 Vdc
3.5 A
90…264 Vac
(1)
CSL85C
XCSL85C
23
24 Vdc
5A
90…264 Vac
(1)
CSL120C
XCSL120C
24
24 Vdc
10 A
120 Vac / 230 Vac
(2)
CSL240C
XCSL240C
25
24 Vdc
20 A
230 Vac
-
CSL481C
XCSL481C
26
Pagina
Alimentatori switching monofase - serie Domotic Power
Uscita tensione
Uscita corrente
Ingresso tensione
Note
Sigla
Codice
5…15 Vdc
3...1.5 A
90…264 Vac / 100...345 Vdc
(1) (8) (9)
CSD30E
XCSD30E
12
±12…±15
0.6 A
90…264 Vac / 100...345 Vdc
(1) (8) (9)
CSD30F
XCSD30F
12
12 Vdc
1.2 A
90…264 Vac / 100...315 Vdc
(1) (9)
CSD15B
XCSD15B
11
12…15 Vdc
3.5…3 A
90…264 Vac / 100...345 Vdc
(1) (8) (9)
CSD50B
XCSD50B
13
24 Vdc
0.6 A
90…264 Vac / 100...315 Vdc
(1) (9)
CSD15C
XCSD15C
11
24 Vdc
1.2 A
90…264 Vac / 100...345 Vdc
(1) (9)
CSD30C
XCSD30C
12
24 Vdc
3A
90…264 Vac / 100...345 Vdc
(1) (9)
CSD70C
XCSD70C
14
Alimentatori switching monofase-bifase-trifase - serie Universal Power
Uscita tensione
Uscita corrente
Ingresso tensione
Note
Sigla
Codice
Pagina
12…15 Vdc
8…7 A
1-2x 230-400-500 Vac
(1) (3) (7) (8) (9)
CSW121B
XCSW121B
28
12…15 Vdc
16…15 A
1-2-3x 230-400-500 Vac
(1) (3) (4) (7) (8) (9)
CSW241B
XCSW241B
29
24 Vdc
5A
1-2x 230-400-500 Vac
(1) (3) (7) (9)
CSW121C
XCSW121C
28
24 Vdc
10 A
1-2-3x 230-400-500 Vac
(1) (3) (4) (7) (9)
CSW241C
XCSW241C
29
24 Vdc
20 A
1-2-3x 230-400-500 Vac
(1) (3) (4) (7) (9)
CSW481C
XCSW481C
30
24 Vdc
40 A
1-2x 230-400-500 Vac
(3) (6) (7)
CSW960CP
XCSW960CP
31
48 Vdc
5A
1-2-3x 230-400-500 Vac
(1) (3) (4) (6) (7) (9)
CSW241DP
XCSW241DP
29
48 Vdc
10 A
1-2-3x 230-400-500 Vac
(1) (3) (4) (7) (9)
CSW481D
XCSW481D
30
72 Vdc
3.3 A
1-2-3x 230-400-500 Vac
(1) (3) (4) (6) (7) (8) (9)
CSW241G
XCSW241G
29
72 Vdc
6A
1-2-3x 230-400-500 Vac
(1) (3) (4) (7) (8) (9)
CSW481G
XCSW481G
30
8
Queste tabelle consentono solo di selezionare rapidamente gli articoli, verificare successivamente se tutti i dati tecnici del prodotto, rispondono alle esigenze richieste.
Alimentatori switching trifase - serie Triple Power
Uscita tensione
Uscita corrente
Ingresso tensione
Note
Sigla
Codice
Pagina
24 Vdc
20 A
3x 400-500 Vac
(4) (7)
CSG481C
XCSG481C
33
24 Vdc
20 A
3x 400-500 Vac
(4) (7)
CSG500C
XCSG500C
34
24 Vdc
30 A
3x 400-500 Vac
(4) (7)
CSG720C
XCSG720C
35
24 Vdc
40 A
3x 400-500 Vac
(4) (7)
CSG960C
XCSG960C
36
24 Vdc
100 A
3x 400-500 Vac
(4) (6) (7) (8)
CSG2401C
XCSG2401C
37
48 Vdc
15 A
3x 400-500 Vac
(4) (6) (7)
CSG720D
XCSG720D
35
48 Vdc
20 A
3x 400-500 Vac
(4) (6) (7)
CSG960D
XCSG960D
36
48 Vdc
50 A
3x 400-500 Vac
(4) (6) (7) (8)
CSG2401D
XCSG2401D
37
72 Vdc
6.7 A
3x 400-500 Vac
(4) (6) (7) (8)
CSG500G
XCSG500G
34
72 Vdc
13.3 A
3x 400-500 Vac
(4) (6) (7) (8)
CSG960G
XCSG960G
36
72 Vdc
33 A
3x 400-500 Vac
(4) (6) (7) (8)
CSG2401G
XCSG2401G
38
170 Vdc
14 A
3x 400-500 Vac
(4) (6) (7) (8)
CSG2401R
XCSG2401R
38
Alimentatori switching in contenitore IP65
Uscita tensione
Uscita corrente
Ingresso tipo
Ingresso tensione
Note
Sigla
Codice
Pagina
24 Vdc
5A
Monofase
90…264 Vac / 100...345 Vdc
(1) (7) (9)
CSF565
XCSF565
21
Sigla
Codice
Pagina
Alimentatori con ingresso da trasformatore
Uscita tensione
Uscita corrente
Ingresso tipo
Ingresso tensione
Note
1.2…24 Vdc
1.5 A
Da trasformatore
9…26 Vac
(5) (8)
CL1R
XCL1R
41
1.2…24 Vdc
5A
Da trasformatore
9…26 Vac
(5) (8)
CL5R
XCL5R
41
Filtered power supply with not stabilised output
Uscita tensione
Uscita corrente
Ingresso tipo
Ingresso tensione
Note
Sigla
Codice
Pagina
12…24 Vdc
6A
Da trasformatore
9…20 Vac
(5)
AR6
XAR6
42
Convertitori DC/DC isolati
Ingresso tensione
Uscita tensione
Uscita corrente
Note
Sigla
Codice
Pagina
12 Vdc
24 Vdc
5A
(9)
CSA120BC
XCSA120BC
39
24 Vdc
12…15 Vdc
7A
(8) (9)
CSA120CB
XCSA120CB
39
24 Vdc
24 Vdc
5A
(9)
CSA120CC
XCSA120CC
39
48 Vdc
24 Vdc
5A
(9)
CSA120DC
XCSA120DC
39
110 Vdc
24 Vdc
10 A
(6) (7) (9)
CSA240FC
XCSA240FC
40
(Tutti gli alimentatori monofase wide range possono essere alimentati a 110 Vdc)
(5) ingresso da secondario di trasformatore
(6) versione ridondante
(7) con contatto di allarme
(8) con uscita regolabile
(9) convertitore DC/DC
Note
(1) ingresso monofase wide range
(2) ingresso monofase bitensione
(3) ingresso bifase
(4) ingresso trifase
9
Alimentatori switching modulari serie CSD
DOMOTIC POWER
Alimentatori switching monofase con potenza fino a 70W per applicazioni in automazione civile
e industriale. Le caratteristiche tecniche ed il design del contenitore, con misure standard modulari DIN
per installazioni in centralini, sono studiati per ottimizzarne l’impiego nel campo della domotica.
Le prestazioni e le dimensioni compatte ne fanno una soluzione eccellente anche per quadri elettrici
e in contenitori poco profondi.
Il rendimento elevato e la temperatura di lavoro contenuta favoriscono il risparmio energetico ed una
maggiore durata dei componenti.
Impieghi consigliati
• Applicazioni in automazione industriale
• Applicazioni in automazione civile
• Applicazioni generali in installazioni di impianti in piccoli quadri remoti
Caratteristiche principali
•L’ingresso 90…264 Vac e 110…370 Vdc, li rende adatti all’impiego in tutte le reti di alimentazione.
•Sono alimentatori con Classe di Isolamento 2 che non necessitano di collegamento a terra,
caratteristica che riduce tempi e costi di installazione in quadri remoti, sistemi sorveglianza e
monitoraggio.
•L’alto rendimento riduce il consumo di energia e la temperatura di lavoro e consente l’impiego in
contenitori di piccole dimensioni.
•La grande riserva di potenza consente di erogare corrente almeno +50% continuo oltre il valore
nominale, garantendo sicurezza e affidabilità.
•Protezione da corto circuito e sovraccarico dimensionata per fornire correnti di spunto oltre il 150%
del valore nominale richieste da carichi pesanti.
•La protezione termica evita guasti in caso di sovraccarico prolungato con alte temperature ambiente.
•Grazie all’alto rendimento e all’ottima capacità di ventilazione dei componenti interni offrono
ingombri molto ridotti e grado di protezione IP20 da contatti accidentali sec. IEC529..
Protezione da corto circuito e sovraccarico
Dimensioni compatte
Dimensionati per fornire le tipiche
correnti di spunto richieste
da carichi medi
Ideali per centralini modulari
e per contenitori con bassa
profondità
Rendimento elevato
Studiati per il risparmio
energetico e per ridurre
la temperatura di lavoro
Power boost
La potenza di uscita
erogata arriva al 130%
del valore nominale.
Ingresso 90…264 Vac e 110…370 Vdc
Adatti all’impiego in tutte le reti
di alimentazione
10
Alimentatori switching
monofase 120-230 Vac
potenza di uscita 15 W
90
• Ingresso monofase 90…264 Vac e in DC 100…315 Vdc
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso
• Isolamento Classe 2, non richiede collegamento a terra
• Dimensioni compatte
• Adatti a circuiti SELV e PELV
62
35
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
(2) O l t r e 4 5 ° C a p p l i c a r e i s e g u e n t i d e r a t i n g :
versione C: -0.015 A/°C; versione B: -0.03 A/°C.
(3) Il valore della corrente erogabile dall'alimentatore dipende
anche dalla resistenza di linea
VERSIONI
Uscita 24 Vdc 0.6 A
Uscita 24 Vdc 0.6 A versione ridondante
Uscita 12 Vdc 1.2 A
Uscita 48 Vdc 0.3 A
Cod. XCSD15C
CSD15C
Cod. XCSD15B
–
DATI TECNICI DI INGRESSO
DATI TECNICI DI USCITA
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
–
120–230 Vac (range 90…264 Vac / 100…315 Vdc)
47...63 Hz
0.3 A / 0.16 A ± 10%
<5A
> 0.6
T 1 A sostituibile
magnetotermico: 2 A curva C - fusibile: T 2 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
CSD15B
24 Vdc ± 1%
—
0.6 A @ 50°C (2)
1.08 A
(3)
—
< 1%
≤ 30 mVpp
>12 ms / >20 ms
12 Vdc ± 0.5 Vdc
—
1.2 A @ 50°C (2)
2.16 A
(3)
—
< 1%
≤ 30 mVpp
>12 ms / >20 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK"
–
–
possibile
possibile
possibile con diodo di ORing
possibile con diodo di ORing
esterno
esterno
>85% / >87%
2,5 W / 2,2 W
–20...+60°C, con derating oltre 45°C / protezione termica (2)
3 kVac / 60 s uscita SELV
classe 2 senza collegamento PE
classe 2 senza collegamento PE
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>750’000 h secondo SN 29500 / >250’000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm2 fissi
materiale plastico UL94V-0
130 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
11
Alimentatori switching
monofase 120-230 Vac
potenza di uscita 30 W
• Ingresso monofase 90…264 Vac e in DC 100…345 Vdc
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso
• Isolamento Classe 2, non richiede collegamento a terra
• Dimensioni compatte
• Adatti a circuiti SELV e PELV
90
90
62
62
71
71
E203601
NOTE
VERSIONI
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
Cod. XCSD30E
CSD30E
Cod. XCSD30F
–
120–230 Vac (range 90…264 Vac / 100…345 Vdc)
47...63 Hz
0.45 A / 0.25 A ± 10%
< 13 A
> 0.6
T 2 A sostituibile
magnetotermico: 3 A curva C - fusibile: T 3.15 A
0.55 A / 0.28 A ± 10%
< 13 A
Cod. XCSD30C
CSD30C
DATI TECNICI DI INGRESSO
Uscita 24 Vdc 1.2 A
Uscita 24 Vdc 1.2 A versione ridondante
Uscita 5…15 Vdc 3.3…1.5 A
Uscita ±12...±15 Vdc 0.6 A
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
(2) O l t r e 4 5 ° C a p p l i c a r e i s e g u e n t i d e r a t i n g :
versioni C e F: -0.03 A/°C; versione E: -0.08…-0.04 A/°C.
(3) Il valore della corrente erogabile dall'alimentatore dipende
anche dalla resistenza di linea.
(4) Il valore della corrente dipende dalla tensione regolata in
uscita: 3.3A @ 5Vdc, 2A @ 9Vdc, 2.2A @ 12Vdc, 1.5A @
15Vdc.
SCHEMA DI PRINCIPIO
CSD30F
0.4 A / 0.2 A ± 10%
< 13 A
24 Vdc ± 1%
—
1.2 A @ 50°C (2)
1.6
(3)
—
< 1%
≤ 50 mVpp
>30 ms / >60 ms
5…15 Vdc
±12...±15 Vdc
5…15 Vdc
±12...±15 Vdc
3.3…1.5 A @ 50°C (2)(4)
2x0.6 A @ 50°C (2)
4A
(3)
>2x0.8 A
(3)
—
—
< 1%
< 1%
≤ 50 mVpp
≤ 50 mVpp
>50 ms / >100 ms
>50 ms / >100 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK"
–
–
–
–
possibile
possibile
possibile
possibile con diodo di ORing
possibile con diodo di ORing
possibile con diodo di ORing
esterno
esterno
esterno
>85% / >87%
5,1 W / 4,3 W
>87% / >89%
>87% / >89%
4,0 W / 3,4 W
1,6 W / 1,3 W
–20...+60°C, con derating oltre 45°C / protezione termica (2)
3 kVac / 60 s uscita SELV
classe 2 senza collegamento PE
classe 2 senza collegamento PE
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>750'000 h secondo SN 29500 / >250'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² fissi
materiale plastico UL94V-0
200 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
12
Alimentatori switching
monofase 120-230 Vac
potenza di uscita 50 W
• Ingresso monofase 90…264 Vac e in DC 100…345 Vdc
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso
• Isolamento Classe 2, non richiede collegamento a terra
• Dimensioni compatte
• Adatti a circuiti SELV e PELV
90
62
71
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
(2) Con ingresso alimentato a 100...127 Vdc, impiego a potenza
costante e Ta> 45°C, ridurre la corrente di uscita del 25%
(3) Oltre 45°C applicare i seguenti derating:
versione C: -0.06 A/°C; versione B: -0.085 A/°C.
(4) Il valore della corrente erogabile dall'alimentatore dipende
anche dalla resistenza di linea.
VERSIONI
Uscita 24 Vdc 2.2 A
Uscita 24 Vdc 2.2 A versione ridondante
Uscita 12…15 Vdc 3.5...3 A
Uscita 48 Vdc 1.1 A
Cod. XCSD50B
–
CSD50B
DATI TECNICI DI INGRESSO
120–230 Vac (range 90…264 Vac / 100…345 Vdc) (2)
47...63 Hz
0.9 A / 0.5 A ± 10%
< 15 A
> 0.6
T 2 A sostituibile
magnetotermico: 3 A curva C - fusibile: T 3.15 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
–
12…15 Vdc
12…15 Vdc
3.5…3 A @ 50°C (3)
4.37…3.75 A
(4)
—
< 1%
≤ 50 mVpp
>20 ms / >40 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK"
–
possibile
possibile con diodo di ORing esterno
>85% / >88%
7,9 W / 6,1 W
–20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV
classe 2 senza collegamento PE
classe 2 senza collegamento PE
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>750'000 h secondo SN 29500 / >250'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² fissi
materiale plastico UL94V-0
200 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
13
Alimentatori switching
monofase 120-230 Vac
potenza di uscita 70 W
• Ingresso monofase 90…264 Vac e in DC 100…345 Vdc
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso
• Isolamento Classe 2, non richiede collegamento a terra
• Dimensioni compatte
• Adatti a circuiti SELV e PELV
90
62
71
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
(2) Con ingresso alimentato a 100...127 Vdc, impiego a potenza
costante e Ta> 45°C, ridurre la corrente di uscita del 25%.
(3) O ltre 55°C applicare i seguenti derating: versione C:
-0.15 A/°C.
(4) Il valore della corrente erogabile dall'alimentatore dipende
anche dalla resistenza di linea.
VERSIONI
Uscita 24 Vdc 3 A
Uscita 24 Vdc 3 A versione ridondante
Uscita 12…15 Vdc 5…4 A
Uscita 48 Vdc 1.5 A
Cod. XCSD70C
CSD70C
–
DATI TECNICI DI INGRESSO
DATI TECNICI DI USCITA
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
–
120–230 Vac (range 90…264 Vac / 100…345 Vdc) (2)
47...63 Hz
1.25 A / 0.8 A ± 10%
< 15 A
> 0.6
T 2 A non sostituibile
magnetotermico: 4 A curva C - fusibile: T 3.15 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
–
24 Vdc
24...27.5 Vdc
3 A @ 55°C (3)
4A
(4)
—
< 1%
≤ 60 mVpp
>15 ms / >30 ms
hiccup alla corrente limite con ripristino automatico
LED verde "DC OK"
–
possibile
possibile con diodo di ORing
esterno
>87% / >89%
10,8 W / 8,9 W
–20...+60°C, con derating oltre 55°C (3)
3 kVac / 60 s uscita SELV
classe 2 senza collegamento PE
classe 2 senza collegamento PE
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>750'000 h secondo SN 29500 / >250'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² fissi
materiale plastico UL94V-0
250 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
14
COOL POWER
Alimentatori switching monofase da guida DIN, progettati specificamente per applicazioni in quadri di
comando e controllo per automazione industriale e controllo di processo. Sono in grado di erogare dal +60%
al +80% della corrente nominale per un tempo prolungato, mantenendo la tensione di uscita costante e
sono dotati di contatto di allarme controllato a soglia di tensione che commuta quando la tensione scende
sotto il 90% del valore nominale. Grazie a queste caratteristiche e alle numerose omologazioni
internazionali, questa serie di alimentatori consente al progettista di soddisfare le esigenze poste
dalla Direttiva Macchine EN 60204-1, assicurando un intervento rapido, sicuro e selettivo delle protezioni
collegate in uscita, garantendo così la continuità del servizio alle altre parti dell’impianto.
Impieghi consigliati
•Applicazioni in automazione industriale con esigenze di prestazioni elevate e affidabilità.
•Applicazioni in cui è richiesta la selettività delle protezioni da sovracorrente sulla linee DC
•Applicazioni in automazione di macchine con elevate esigenze di affidabilità della tensione di comando e
controllo e di sicurezza
• Applicazioni nel controllo di processo
• Impieghi con carichi gravosi
• Applicazioni in automazione civile
Caratteristiche principali
•L’ingresso 90…264 Vac e 110…370 Vdc, li rende adatti all’impiego in tutte le reti di alimentazione.
•Contatto di allarme a soglia che avvisa quando la tensione scende sotto il 90% del valore nominale.
•Versioni con diodo di ORing integrato per il collegamento in parallelo ridondante, che evita l’impiego di
dispositivi esterni e riduce l’ingombro e i costi di installazione.
•L’alto rendimento riduce il consumo di energia e la temperatura di lavoro dei componenti e consente
l’impiego in quadri di piccole dimensioni e condizioni ambientali severe.
•La grande riserva di potenza consente di erogare almeno +60-80% di corrente e tensione nominale per
alcuni minuti, garantendo sicurezza e affidabilità.
•La tensione di uscita è regolabile e l’uscita è protetta contro l’ingresso di sovratensioni dalla linea DC
generate da carichi induttivi.
•L’uscita è dotata di doppia protezione elettronica che in caso di guasto interno evita tensioni pericolose
per i componenti alimentati.
•La protezione termica evita guasti in caso di sovraccarico prolungato con elevate temperature ambiente.
•La costruzione assicura ottima capacità di ventilazione dei componenti interni, ingombri molto ridotti e
grado di protezione IP20 dai contatti accidentali secondo IEC529.
•Grazie all’alto rendimento e alla ottima capacità di ventilazione, sono tra i più piccoli del mercato.
Ingombri estremamente ridotti
Tra i più piccoli sul mercato, ottimizzano
lo spazio nel quadro, senza compromessi
sulle prestazioni
Protezione da corto circuito e sovraccarico
Dimensionata per fornire le forti
correnti di spunto richieste da
carichi gravosi
Power boost
La potenza di uscita
arriva al 120% per
parecchi minuti, fino
al 160%, in caso di
sovraccarico, e fino
al 300%, in caso
di cortocircuito, del
valore nominale,
per consentire un
intervento rapido,
sicuro e selettivo delle
protezioni collegate in
uscita, senza l’utilizzo
di moduli aggiuntivi
Ingresso 90…264 Vac e 110…370 Vdc
Adatti all’impiego in tutte le reti
di alimentazione monofase
Rendimento elevato
Studiati per il risparmio
energetico e per ridurre
la temperatura di lavoro
Contatto di allarme intelligente
Avvisa tramite una soglia, quando la tensione di
uscita scende sotto il 90% del valore nominale
15
Alimentatori speciali per motori in DC,
Brushelss e relativi drives
Sono stati introdotti nuovi modelli a 48Vdc e a
72…85Vdc, progettati per alimentare motori in
DC in modo affidabile, in quanto:
• erogano picchi di corrente pari anche a 4-5
volte la corrente nominale, richiesti dal motore
in fase di spunto
• lo stadio di uscita è protetto dalle sovratensioni
generate dai motori e dai drives durante
la frenatura, sovratensioni che altrimenti
potrebbero guastarlo o far perdere
all’alimentatore il controllo della stabilità della
tensione di uscita
•
forniscono tensioni di uscita di 48Vdc ,
72…85Vdc; aumentando la tensione di
alimentazione del motore si ottiene la stessa
potenza a correnti inferiori, con grandi vantaggi
per le prestazioni, per la costruzione del motore,
per i cavi di collegamento e per i drives
Alimentatori switching
monofase 120-230 Vac
potenza di uscita 30 W
82
• Ingresso monofase 90…264 Vac e in DC 100…320 Vdc
• Protezione da cortocircuito, sovraccarico e sovratensioni in ingresso
• Isolamento Classe 2, non richiede collegamento a terra
• Dimensioni compatte
• Adatti a circuiti SELV e PELV
99
23
E212719
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla guida.
(1) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(2) Con ingresso alimentato a 100...127 Vdc, impiego a potenza
costante e Ta> 45°C, ridurre la corrente di uscita del 25%
(3) O ltre 50°C applicare i seguenti derating: versione C:
-0.03 A/°C; versione B: -0.038 A/°C; versione F:
-0.013 A/°C
(4) Il valore della corrente erogabile dall'alimentatore dipende
anche dalla resistenza di linea.
VERSIONI
Uscita 24 Vdc 1.2 A
Cod. XCSF30C
CSF30C (1)
-
DATI TECNICI DI INGRESSO
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
-
120–230 Vac (range 90…264 Vac / 100…320 Vdc) (2)
47...63 Hz
0.35 A / 0.2 A ± 10%
< 25 A
> 0.60
T 1,25 A non sostituibile
magnetotermico: 2 A curva C - fusibile: T 2 A
0.55 A / 0.3 A ± 10%
24 Vdc ± 1%
—
1.2 A @ 50°C (3)
1.4 A
(4)
—
—
—
< 1%
≤ 50 mVpp
>10 ms / >30 ms
hiccup alla corrente limite con ripristino automatico
LED verde "DC OK"
—
possibile
possibile con diodo di ORing esterno
>86% / >87%
4.7 W / 4.3 W
–20...+60°C, con derating oltre 50°C (3)
3 kVac / 60 s uscita SELV
classe 2 senza collegamento PE
classe 2 senza collegamento PE
EN50178, EN61558, EN60950, IEC950, UL508, UL60950
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>750'000 h secondo SN 29500 / >250'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² fissi
materiale plastico UL94V-0
140 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
16
Alimentatori switching
monofase 120-230 Vac
potenza di uscita 85 W
• Ingresso monofase 90…264 Vac e in DC 100…345 Vdc
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività
delle protezioni e l'avviamento di carichi pesanti
• Contatto di allarme con soglia Uout -10%
• Dimensioni compatte
• Adatti a circuiti SELV e PELV
115
128
(5)
E212719
39
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla guida.
(2) Con ingresso alimentato a 100...127 Vdc, impiego a potenza
costante e Ta> 45°C, ridurre la corrente di uscita del 25%
(3) Oltre 45°C applicare i seguenti derating: -0.06 A/°C per la
versione C, CP e CPH; -0.10 A/°C per la versione B
(4) Per tale picco di corrente, la tensione di uscita non cala oltre il
10% del valore nominale, tuttavia il valore della corrente erogabile
dall'alimentatore dipende anche dalla resistenza di linea.
(5) Disponibile versione ATEX (II3G Ex nA nC IIC T4 Gc X), per
l'ordinazione aggiungere "-EX" al codice standard, ad es. XCSF85C-EX.
VERSIONI
Uscita 24 Vdc 3.5 A
Uscita 24 Vdc 3.5 A versione ridondante
Uscita 12…15 Vdc 6 A
Uscita 48 Vdc 1.8 A
Cod. XCSF85C
CSF85C
Cod. XCSF85CP
CSF85CP
DATI TECNICI DI INGRESSO
DATI TECNICI DI USCITA
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
CSF85B
–
120–230 Vac (range 90…264 Vac / 100…345 Vdc) (2)
47...63 Hz
1.6 A / 0.9 A ± 10%
< 20 A
> 0.65
T 2 A sostituibile
magnetotermico: 4 A curva C - fusibili: T 4 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Cod. XCSF85B
24 Vdc
12…15 Vdc
23...27.5 Vdc
12…15 Vdc
3.5 A @ 50°C (3)
6 A @ 50°C (3)
6 A per >30 s
9 A per >30 s
con Uout >90% Un (4)
con Uout >90% Un (4)
10 A per 50 ms (4)
10 A per 50 ms (4)
< 1%
< 1%
≤ 70 mVpp
≤ 30 mVpp
>20 ms / >70 ms
>15 ms / >60 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso "Overload"
21.6 Vdc
10.8 Vdc
possibile
possibile
possibile con diodo di ORing
già predisposto con diodo di
possibile con diodo di ORing esterno
esterno
ORing interno
>86% / >90%
>83% / >87%
14 W / 10 W
17 W / 13 W
–20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV
1.5 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508, UL60950
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 3
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio
400 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
17
Alimentatori switching
monofase 120-230 Vac
potenza di uscita 120 W
• Ingresso monofase 90…264 Vac e in DC 100…345 Vdc
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività
delle protezioni e l'avviamento di carichi pesanti
• Contatto di allarme con soglia Uout -10%
• Dimensioni compatte
• Adatti a circuiti SELV e PELV
115
128
(5)
E212719
39
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e attacco alla guida.
(2) Con ingresso alimentato a 100...127 Vdc, impiego a potenza
costante e Ta> 45°C, ridurre la corrente di uscita del 25%
(3) Oltre 45°C applicare un derating -0.08 A/°C per la versione C, CP e
CPH; -0.12 A/°C per la versione B; -0.05 A/°C per la versione DP;
(4) Per tale picco di corrente, la tensione di uscita non cala oltre il
10% del valore nominale, tuttavia il valore della corrente erogabile
dall'alimentatore dipende anche dalla resistenza di linea.
(5) Disponibile versione ATEX (II3G Ex nA nC IIC T4 Gc X), per l'ordinazione
aggiungere "-EX" al codice standard, ad es. XCSF120C-EX.
(6) Articolo disponibile fino ad esaurimento scorte
VERSIONI
Uscita 24 Vdc 5 A
Uscita 24 Vdc 5 A versione ridondante
Uscita 12…15 Vdc 7 A
Uscita 48 Vdc 2.5 A versione ridondante
Versione speciale for motori DC
Cod. XCSF120C
CSF120C
Cod. XCSF120CP
CSF120CP
DATI TECNICI DI INGRESSO
DATI TECNICI DI USCITA
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
-
CSF120DP
120–230 Vac (range 90…264 Vac / 100…345 Vdc) (2)
47...63 Hz
1.9 A / 1.1 A ± 10%
< 20 A
> 0.65
T 3.15 A sostituibile
magnetotermico: 4 A curva C - fusibili: T 4 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Cod. XCSF120DP
24 Vdc
48 Vdc
23...27.5 Vdc
45…55 Vdc
5 A @ 45°C
(3)
2.5 A @ 45°C
(3)
8 A per >30 s
8 A per >30 s
con Uout >90% Un (4)
con Uout >90% Un
(4)
15 A per 50 ms (4)
7.5 A per 50 ms (4)
< 1%
< 1%
≤ 30 mVpp
≤ 30 mVpp
>17 ms / >72 ms
>16 ms / >81 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso "Overload"
<21.6 Vdc
<43.2 Vdc
possibile
possibile
possibile con diodo di ORing
già predisposto con diodo di
già predisposto con diodo di
esterno
ORing interno
ORing interno
>86% / >90%
>86% / >90%
19 W / 13 W
20 W / 13 W
–20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV
1.5 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508, UL60950
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 3
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio
400 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
18
Alimentatori switching
monofase 120-230 Vac
potenza di uscita 240 W
140
135
(5)
E212719
63.5
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e attacco alla
guida.
(2) Ingresso bitensione con selezione tramite ponticello esterno,
alimentazione in corrente continua solo tra 300 e 345 Vdc
(3) Oltre 45°C applicare i seguenti derating: -0.17 A/°C per la versione C,
CP e CPH; -0.27 A/°C per la versione B; -0.08 A/°C per la versione DP;
(4) Per tale picco di corrente, la tensione di uscita non cala oltre il
10% del valore nominale, tuttavia il valore della corrente erogabile
dall'alimentatore dipende anche dalla resistenza di linea.
(5) Disponibile versione ATEX (II3G Ex nA nC IIC T4 Gc X), per l'ordinazione
aggiungere "-EX" al codice standard, ad es. XCSF240C-EX.
VERSIONI
Uscita 24 Vdc 10 A
Uscita 24 Vdc 10 A versione ridondante
Uscita 12…15 Vdc 16 A
Uscita 48 Vdc 5 A versione ridondante
DATI TECNICI DI INGRESSO
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio



• Ingresso monofase 120 e 230 Vac
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività
delle protezioni e l'avviamento di carichi pesanti
• Contatto di allarme con soglia Uout -10%
• Dimensioni compatte
• Adatti a circuiti SELV e PELV





Versione speciale per motori DC
Cod. XCSF240C
CSF240C
Cod. XCSF240CP
CSF240CP
XCSF240DP
-
120 - 230 Vac (range 90…132 Vac / 185…264 Vac / 300...345 Vdc)
47...63 Hz
3.5 A / 1.8 A ± 10%
< 35 A
> 0.6
T 6.3 A sostituibile
magnetotermico: 10 A curva C - fusibili: T 10 A
CSF240DP
(2)
24 Vdc
48 Vdc
23...27.5 Vdc
45…55 Vdc
10 A @ 45°C
(3)
5 A @ 45°C
(3)
15 A per >30 s
7.5 A per >30 s
con Uout >90% Un (4)
con Uout >90% Un (4)
>25 A per 400 ms (4)
>25 A per 400 ms
(4)
< 1%
< 1%
≤ 50 mVpp
≤ 50 mVpp
>30 ms / >60 ms
>30 ms / >60 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso "Overload"
21.6 Vdc
43.2 Vdc
possibile
possibile
possibile con diodo di ORing
già predisposto con diodo di
già predisposto con diodo di
esterno
ORing interno
ORing interno
>88% / >90%
>89% / >89%
32 W / 27 W
28 W / 28 W
–20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV
1.5 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508, UL60950
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 3
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio
920 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
19
Alimentatori switching
monofase 120-230 Vac
potenza di uscita 500 W
127
139
E212719
80
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
(2) Ingresso bitensione con selezione tramite ponticello esterno.
(3) Oltre 45°C applicare i seguenti derating:
-0.34 A/°C per la versione C; -0.17 A/°C per la versione D.
(4) Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
L
PE
AC
N
+
+
FILTER
• Ingresso monofase 120 e 230 Vac
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività
delle protezioni e l'avviamento di carichi pesanti
• Dimensioni compatte
• Adatti a circuiti SELV e PELV
• Contatto di allarme con soglia Uout -10%
+
AC
+
–
PWM
120 Vac selection terminals
Versione speciale per motori DC
VERSIONI
Uscita 24 Vdc 20 A
Uscita 24 Vdc 20 A versione ridondante
Uscita 12…15 Vdc 40 A
Uscita 48 Vdc 10 A versione ridondante
Cod. XCSF500C
–
CSF500C
DATI TECNICI DI INGRESSO
DATI TECNICI DI USCITA
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
–
CSF500D
120–230 Vac (range 90…132 Vac / 185…264 Vac) (2)
47...63 Hz
4.1 A / 2 A ± 10%
< 25 A con limitazione elettronica
> 0.75 con PFC
—
magnetotermico: 16 A curva C - fusibili: T 15 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Cod. XCSF500D
24 Vdc
48 Vdc
24...28 Vdc
45…55 Vdc
20 A @ 45°C (3)
10 A @ 45°C (3)
30 A per >5 s
15 A per >5 s
con Uout >90% Un (4)
con Uout >90% Un (4)
>50 A per 5 s (4)
>50 A per 5 s (4)
< 0.5%
< 0.5%
≤ 50 mVpp
≤ 50 mVpp
>12 ms / >20 ms
>12 ms / >20 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso "Overload"
21.6 Vdc (5)
43.2 Vdc (5)
possibile
possibile
già predisposto con diodo di
già predisposto con diodo di ORing interno
ORing interno
>92% / >92%
>92% / >92%
42 W / 42 W
42 W / 42 W
–20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV
1.5 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
IP 20 IEC 529, EN60529
morsetti a vite 4 e 6 mm² fissi
alluminio
1,3 kg
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
20
Alimentatori switching
monofase 120-230 Vac
in contenitore IP65
• Ingresso monofase 90…264 Vac e in DC 100…345 Vdc
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso e in uscita
• Adatto per essere montato direttamente a bordo
macchina, non richiede alcun rivestimento protettivo
• Con connettore IP65 estraibile a vite
• Adatti a circuiti SELV e PELV
120
190
80
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(1) Con ingresso alimentato a 100...127 Vdc, impiego a potenza
costante e Ta> 45°C, ridurre la corrente di uscita del 25%
(2) Il valore della corrente erogabile dall'alimentatore dipende
anche dalla resistenza di linea.
(3) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
VERSIONI
Uscita 24 Vdc 5 A
Cod. XCSF565
CSF5-65 (3)
DATI TECNICI DI INGRESSO
120–230 Vac (range 90…264 Vac / 100…345 Vdc)
47...63 Hz
1.8 A / 1 A ± 10%
< 20 A
> 0.7
T 3.15 A sostituibile
magnetotermico: 4 A curva C - fusibili: T 4 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
(1)
24 Vdc
23...27.5 Vdc
5 A @ 60°C
8 A (2)
—
< 1%
≤ 50 mVpp
>10 ms / >20 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK" / contatto di allarme "DC OK"
—
possibile
possibile con diodo di ORing esterno
>86% / >90%
18,6 W / 12,6 W
–20...+60°C / protezione termica
3 kVac / 60 s uscita SELV
1.5 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
connettori IP65 a vite 2.5 mm² estraibili
alluminio
1.9 kg
verticale su guida o a pannello tramite viti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
21
Alimentatori switching serie CSL
EASY POWER
Alimentatori switching monofase da guida DIN per applicazioni generali in automazione e
installazione. Grazie ad un rapporto qualità / prezzo particolarmente vantaggioso, sono la
soluzione ideale e conveniente per impieghi in cui i carichi alimentati non richiedono forti correnti di
spunto.
Sono in grado di erogare oltre il +50% della corrente nominale, per un tempo prolungato, mantenendo la
tensione di uscita stabile ed assicurando l’alimentazione al sistema. Grazie a queste caratteristiche,
questa serie di alimentatori consente al progettista di soddisfare le esigenze poste dalla
Direttiva Macchine EN 60204-1, assicurando un intervento rapido, sicuro e selettivo delle protezioni
collegate in uscita, garantendo così la continuità del servizio alle altre parti dell’impianto.
Impieghi consigliati
• Applicazioni in automazione civile
• Applicazioni generali in installazioni di impianti
Caratteristiche principali
•Dotati di ingresso 120 – 230 Vac, sono adatti all’impiego in tutte le reti monofase
•L’alto rendimento riduce il consumo di energia e la temperatura di lavoro dei componenti e consente
l’impiego in quadri di piccole dimensioni e condizioni ambientali severe.
•Riserva di potenza +50% della corrente nominale, garantendo sicurezza e affidabilità.
•La tensione di uscita è regolabile ed è protetta contro l’ingresso di sovratensioni generate da carichi
induttivi sulla linea DC, ed è dotata di doppia protezione elettronica che in caso di guasto interno
evita guasti agli apparecchi alimentati.
•La protezione da corto circuito, sovraccarico e la protezione termica evitano guasti in caso di
sovraccarico prolungato con elevate temperature ambiente.
•La costruzione assicura ottime capacità di ventilazione dei componenti interni, ingombri molto ridotti
e grado di protezione IP20 da contatti accidentali sec. IEC529.
•Comparati ad altri prodotti di potenza e costo simili, offrono prestazioni, funzioni e affidabilità
superiori.
Protezione da corto circuito, sovraccarico e termica
Evita guasti in caso di sovraccarico
prolungato con elevate
temperature ambiente
Tensione di uscita regolabile
Protetta contro l’ingresso di
sovratensioni generate da carichi
induttivi sulla linea DC
Power boost
La potenza di uscita
arriva al 120% per
parecchi minuti, fino
al 150%, in caso di
sovraccarico, e fino
al 300%, in caso
di cortocircuito, del
valore nominale,
per consentire un
intervento rapido,
sicuro e selettivo
delle protezioni
collegate in uscita,
senza l’utilizzo di
moduli aggiuntivi
Ingombri
estremamente
ridotti
Tra i più piccoli sul
mercato, ottimizzano
lo spazio nel quadro,
senza compromessi
sulle prestazioni
Rendimento elevato
Riduce il consumo di energia e la temperatura di lavoro dei componenti e
consente l’impiego in quadri di piccole dimensioni e condizioni ambientali severe
22
Alimentatori switching
monofase 120-230 Vac
potenza di uscita 85 W
115
• Ingresso monofase 90…264 Vac
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso e in uscita
• Ideali per ambienti installativi e applicazioni generiche
• Adatti a circuiti SELV e PELV
128
39
E203601
NOTE
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(3) Oltre 45°C applicare un derating pari a -0.06 A/°C
(4) Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
SCHEMA DI PRINCIPIO
VERSIONI
Uscita 24 Vdc 3.5 A
DATI TECNICI DI INGRESSO
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Cod. XCSL85C
CSL85C
120–230 Vac (range 90…264 Vac)
47...63 Hz
1.6A / 0.9 A ± 10%
< 20 A
> 0.65
T 2 A sostituibile
magnetotermico: 4 A curva C - fusibili: T 4 A
24 Vdc
23...27.5 Vdc
3.5 A @ 45°C (3)
5,5 A per >30 s con Uout >90% Un (4)
9 A per 50 ms
< 1%
70 mVpp
>20 ms / >70 ms
hiccup alla corrente limite con ripristino automatico / protezione
termica
LED verde "DC OK"
—
possibile
possibile con diodo di ORing esterno
>86% / >90%
14 W / 10 W
-20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV
1.5 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3,
EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>400'000 h secondo SN 29500 / >100'000 h secondo MIL Std.
HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio e acciaio inox
400 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
23
Alimentatori switching
monofase 120-230 Vac
potenza di uscita 120 W
• Ingresso monofase 90…264 Vac
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso e in uscita
• Ideali per ambienti installativi e applicazioni generiche
• Adatti a circuiti SELV e PELV
115
128
39
E203601
NOTE
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(3) Oltre 45°C applicare un derating pari a -0.08 A/°C
(4)Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
SCHEMA DI PRINCIPIO
VERSIONI
Uscita 24 Vdc 5 A
DATI TECNICI DI INGRESSO
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Cod. XCSL120C
CSL120C
120–230 Vac (range 90…264 Vac)
47...63 Hz
1.9 A / 1.1 A ± 10%
< 20 A
> 0.65
T 3.15 A sostituibile
magnetotermico: 4 A curva C - fusibili: T 4 A
24 Vdc
23...27.5 Vdc
5 A @ 45°C (3)
8 A per >30 s con Uout > 90% Un (4)
13 A per 50 ms (4)
< 1%
30 mVpp
>17 ms / >72 ms
hiccup alla corrente limite con ripristino automatico / protezione
termica
LED verde "DC OK"
—
possibile
possibile con diodo di ORing esterno
>86% / >90%
19 W / 13 W
–20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV
1.5 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3,
EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>400'000 h secondo SN 29500 / >100'000 h secondo MIL Std.
HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio e acciaio inox
400 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
24
Alimentatori switching
monofase 120-230 Vac
potenza di uscita 240 W
• Ingresso monofase 120 e 230 Vac
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso e in uscita
• Ideali per ambienti installativi e applicazioni generiche
• Adatti a circuiti SELV e PELV
140
135
63.5
E203601
NOTE
L
AC
PE
N
+
+
FILTER
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(2) Ingresso bitensione con selezione tramite ponticello esterno.
(3) Oltre 45°C applicare un derating pari a -0.17 A/°C
(4) Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
(5) Versione disponibile da settembre 2011
SCHEMA DI PRINCIPIO
+
+
AC
–
PWM
120 Vac selection terminals
VERSIONI
Uscita 24 Vdc 10 A
DATI TECNICI DI INGRESSO
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Cod. XCSL240C
CSL240C (5)
120–230 Vac (range 90…132 Vac / 185…264 Vac)
47...63 Hz
3.5A / 1.8 A ± 10%
< 35 A
> 0.6 / >0.85
T 6.3 A sostituibile
magnetotermico: 10 A curva C - fusibili: T 10 A
(2)
24 Vdc
23...27.5 Vdc
10 A @ 45°C (3)
15 A per >30 s con Uout > 90% Un (4)
>25 A per 400 ms
< 1%
50 mVpp
>30 ms / >60 ms
hiccup alla corrente limite con ripristino automatico / protezione
termica
LED verde "DC OK"
—
possibile
possibile con diodo di ORing esterno
>88% / >90%
32 W / 27 W
-20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV
1.5 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3,
EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>400'000 h secondo SN 29500 / >100'000 h secondo MIL Std.
HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio e acciaio inox
920 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
25
Alimentatori switching
monofase 230 Vac
potenza di uscita 480 W
• Ingresso monofase 230 Vac
• Protezione da cortocircuito, sovraccarico,
sovratemperatura e sovratensioni in ingresso e in uscita
• Ideali per ambienti installativi e applicazioni generiche
• Adatti a circuiti SELV e PELV
140
137
E203601
73
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(3) Oltre 45°C applicare un derating pari a circa 16 W/°C
(4) Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
VERSIONI
Uscita 24 Vdc 20 A
DATI TECNICI DI INGRESSO
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Cod. XCSL481C
CSL481C (5)
230 Vac (range 187…264 Vac) (2)
47...63 Hz
–/2A
<20 A
> 0,95
magnetotermico: 6 A curva C - fusibili: T 6,3 A
24 Vdc
23...27.5 Vdc
20 A @ 45°C (3)
28 A (4)
50 A per 0,3 s
< 1%
≤ 100 mVpp
– / >20 ms
hiccup alla corrente limite con ripristino automatico / protezione
termica
LED verde "DC OK"
21,6 Vdc
possibile
possibile con diodo di ORing esterno
– / >92%
– / 42 W
-20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV
2 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3,
EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std.
HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio e acciaio inox
1 kg
verticale su guida, distanziare 10 mm dai componenti adiacenti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
26
UNIVERSAL POWER
Alimentatori switching da guida DIN con ingresso universale 185…550 Vac mono / bifase / trifase
per applicazioni in automazione industriale e controllo di processo. La tecnologia del circuito di ingresso li
rende immuni alle sovratensioni causate da guasti nelle reti trifase con neutro, aumentando l’affidabilità
dell’applicazione.
Rispetto agli alimentatori monofase, questa Serie ha una maggiore affidabilità in ambiente industriale.
Lo stadio di ingresso usa componenti con tensione di lavoro 900 V, più resistenti ai picchi di tensione presenti in
reti industriali rispetto ai componenti usati nei monofase. La possibilità di funzionare da 185 a 550 Vac consente
di impiegare questi alimentatori sia in reti monofase 230 V sia in reti trifase 400 V.
Impieghi consigliati
• Dove è richiesta la massima flessibilità di impiego in reti monofase o trifase
• Applicazioni in automazione industriale e controllo di processo
• Impieghi con carichi gravosi
• Applicazioni in automazione civile
Caratteristiche principali
•L’ingresso a range esteso 185…550 Vac può essere alimentato monofase 230…240 Vac, bifase 208 Vac, bifase
e trifase 400…500 Vac per la massima adattabilità alle reti AC eliminando il trasformatore di isolamento.
•L’ingresso bifase consente di ridurre ingombro, cablaggio, costi di installazione e spazio occupato nel quadro.
•Consentono di eliminare il trasformatore di adattamento alla tensione di rete.
•Versioni con contatto di allarme DC OK
•L’alto rendimento riduce il consumo di energia e la temperatura di lavoro dei componenti e consente
l’impiego in quadri di piccole dimensioni e condizioni ambientali severe.
•Grande riserva di potenza che consente di erogare almeno il +50% per 5 secondi di corrente oltre il valore
nominale, garantendo sicurezza e affidabilità.
•L’uscita è regolabile ed è protetta contro l’ingresso di sovratensioni dalla linea DC, ed è dotato di protezione
elettronica che spegne l’uscita in caso di guasto interno.
•Protezione da corto circuito e sovraccarico dimensionata per fornire correnti di spunto oltre il 150%
del valore nominale, richieste da carichi pesanti, mentre la protezione termica evita guasti in caso di
sovraccarico prolungato con elevate temperature ambiente.
•La costruzione assicura ottime capacità di ventilazione dei componenti interni, ingombri molto ridotti e grado
di protezione da contatti accidentali IP20 secondo IEC529.
•Grazie all’alto rendimento e alla buona ventilazione, sono tra i più piccoli del mercato.
Maggiore affidabilità
Rispetto agli alimentatori monofase, questa
Serie ha una maggiore affidabilità in ambiente
industriale.
Lo stadio di ingresso usa componenti con
tensione di lavoro di 900 V, più resistenti ai picchi
di tensione presenti in reti industriali rispetto ai
componenti usati nei monofase.
La possibilità di funzionare da 185 a 550 Vac
rende questi alimentatori immuni ai guasti di rete:
alimentando l’ingresso a 230 Vac (L1-N), in caso
di corto di un altro apparecchio collegato a L2-N,
il neutro sale a circa 400 Vac e l’ingresso viene
alimentato tra fase/fase fino all’apertura della
protezione che avviene, nel migliore dei casi, in
300 ms e questa è una delle cause più frequenti
di guasto degli alimentatori monofase 230 Vac in
ambiente industriale (Figure 1 e 2).
Un altro caso di guasto di apparecchi monofase
230 Vac alimentati tra fase-neutro è dovuto al
sezionamento o interruzione accidentale del
neutro del quadro dal neutro di impianto :
mancando il ritorno al centro stella, il neutro sale
a tensione di fase e applica ai carichi monofase
circa 400 Vac, e il guasto è inevitabile.
Ingresso a range esteso 185…550 Vac
Può essere alimentato monofase 230…240 Vac,
bifase 208 Vac, bifase e trifase 400…500 Vac per
la massima adattabilità alle reti AC eliminando il
trasformatore di isolamento
Ingresso bifase
Power boost
La potenza di uscita arriva al
120% per parecchi minuti,
fino al 150%, in caso di
sovraccarico, e fino al 250%,
in caso di cortocircuito, del
valore nominale, per consentire
un intervento rapido, sicuro
e selettivo delle protezioni
collegate in uscita, senza
l’utilizzo di moduli aggiuntivi
Tipica applicazione con rete trifase con neutro.
Quest’ultimo viene utilizzato per ricavare una
tensione di 230 Vac per alimentare carichi
(nell’esempio una semplice lampadina) e
alimentatori.
Consente di ridurre
ingombro, cablaggio,
costi di installazione
Rendimento elevato
Riduce il consumo di energia
e la temperatura di lavoro
dei componenti consentendo
l’impiego in quadri di piccole
dimensioni
Maggiore affidabilità in ambiente industriale
Lo stadio di ingresso usa componenti con tensione di lavoro 900 V,
più resistenti ai picchi di tensione presenti in reti industriali
27
Un semplice cortocircuito sul carico determina
l’innalzamento del potenziale del neutro, tutte le
apparecchiature ad esso connesse si troveranno
alimentate tra due fasi, ovvero ad un valore di
circa 340...400 Vac anziché 230 Vac.
Alimentatori switching
mono-bifase 230-400-500 Vac
potenza di uscita 120 W
• Ingresso monofase e bifase185...550 Vac
• Alta affidabilità e immunità a sovratensioni per guasti di rete
• Protezione da cortocircuito, sovraccarico, sovratemperatura e
sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività delle
protezioni e l'avviamento di carichi pesanti
• Alta efficienza e basso consumo
• Adatti a circuiti SELV e PELV
115
130
39
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(1) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(2) 550 Vdc max per UL508
(3) Oltre 45°C applicare un derating pari a circa 3 W/°C
(4) Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
VERSIONI
Uscita 24 Vdc 5 A
Uscita 12…15 Vdc 7 A
Uscita 48 Vdc 2.5 A versione ridondante
Uscita 72 Vdc 1.5 A versione ridondante

Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 230 / 400 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 230 / 400 Vac)
Potenza dissipata (Uin 230 / 400 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
Cod. XCSW121C
CSW121C
DATI TECNICI DI INGRESSO
DATI TECNICI DI USCITA
Cod. XCSW121B
CSW121B
-
1-2x 230-400-500 Vac (range 187…550 Vac / 270…725 Vdc)
47...63 Hz
1.1 A / 0.55 A
< 20 A
> 0.65
–
magnetotermico: 2x 6 A curva C - fusibili: 2x T 4 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 230 / 400 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
(2)
24 Vdc
24...27.5 Vdc
5 A (3)
7.5 A per >30 s
con Uout >90% Un
14 A per 0.4 s (4)
< 1%
≤ 100 mVpp
>20 ms / >80 ms
12…15 Vdc
12…15 Vdc
8 A @ 12 Vdc / 7 A @ 15 Vdc
10 A per >30 s
con Uout >90% Un
20 A per 0.4 s (4)
< 1%
≤ 100 mVpp
>20 ms / >80 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso "Overload"
21.6 Vdc
10.8 Vdc
possibile
possibile
possibile con diodo di ORing
possibile con diodo di ORing
esterno
esterno
>87% / >87%
18 W / 18 W
>84% / >86%
20 W / 17 W
–20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV
2 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio e acciaio inox
600 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
28
Alimentatori switching
mono-bi-trifase 230-400-500 Vac
potenza di uscita 240 W
115
• Ingresso monofase, bifase e trifase 185...550 Vac
• Alta affidabilità e immunità a sovratensioni per guasti di rete
• Protezione da cortocircuito, sovraccarico, sovratemperatura e
sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività delle protezioni e
l'avviamento di carichi pesanti
• Alta efficienza e basso consumo
• Adatti a circuiti SELV e PELV
130
55
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(1) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(2) 550 Vdc max per UL508
(3) Oltre 50°C applicare un derating pari a circa 3 W/°C
(4)Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
(5) La versione CSW241G non è adatta per applicazioni SELV
VERSIONI
Uscita 24 Vdc 10 A
Uscita 12…15 Vdc 16...15 A
Uscita 48 Vdc 5 A versione ridondante
Uscita 72 Vdc 3.3 A versione ridondante
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 230 / 400 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 230 / 400 Vac)
Potenza dissipata (Uin 230 / 400 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
Cod. XCSW241C
CSW241C
Cod. XCSW241B
Cod. XCSW241DP
Cod. XCSW241G
CSW241B
CSW241DP (1)
CSW241G (1) (5)
1-2-3x 230-400-500 Vac (range 185…550 Vac / 270…770 Vdc) (2)
47...63 Hz
2A/1A
< 20 A
> 0.65
–
magnetotermico: 2-3x 6 A curva C - fusibili: 2-3x T 6.3 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 230 / 400 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA

DATI TECNICI DI INGRESSO
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente

24 Vdc
24...27.5 Vdc
10 A @ 50°C (3)
12…15 Vdc
48 Vdc
72 Vdc
12…15 Vdc
45…55 Vdc
72…85 Vdc
16 A @ 12 Vdc / 15 A @
5 A @ 50°C (3)
3,5 A (3)
15 Vdc
6 A per >6 s
5 A per >6 s
15 A per >6 s
20…18 A per >6 s
con Uout >90% Un (4)
con Uout >90% Un (4)
con Uout >90% Un (4)
con Uout >90% Un (4)
38 A per 0.5 s (4)
34 A A per 0.5 s (4)
18 A per 0.5 s (4)
13 A per 0.5 s (4)
< 1%
< 1%
< 1%
< 1%
≤ 100 mVpp
≤ 100 mVpp
100 mVpp
≤ 100 mVpp
>15 ms / >100 ms
>15 ms / >100 ms
>15 ms / >100 ms
>15 ms / >100 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso "Overload"
21.6 Vdc
10.8 Vdc
43.2 Vdc
64,8 Vdc
possibile
possibile
possibile
possibile
già predisposto con diodo di
già predisposto con diodo di
possibile con diodo di ORing
possibile con diodo di ORing
esterno
esterno
ORing interno
ORing interno
>91% / >92%
24 W / 21 W
>89% / >90%
>91% / >92%
>92% / >93%
22 W / 20 W
24 W / 21 W
22 W / 19 W
–20...+60°C, con derating oltre 50°C / protezione termica (3)
3 kVac / 60 s uscita SELV (5)
2 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio e acciaio inox
1 kg
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
29
Alimentatori switching
mono-bi-trifase 230-400-500 Vac
potenza di uscita 480 W
• Ingresso monofase, bifase e trifase 185...550 Vac
• Alta affidabilità e immunità a sovratensioni per guasti di rete
• Protezione da cortocircuito, sovraccarico, sovratemperatura e
sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività delle protezioni e l'avviamento di carichi pesanti
• Alta efficienza e basso consumo
• Adatti a circuiti SELV e PELV
140
137
73
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(1) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(2) 550 Vdc max per UL508
(3) Oltre 45°C applicare un derating pari a circa 16 W/°C
(4) Per tale picco di corrente, la tensione di uscita non cala oltre il
10% del valore nominale, tuttavia il valore della corrente erogabile
dall'alimentatore dipende anche dalla resistenza di linea.
(5) La versione con uscita 72 V non è adatta per applicazioni
SELV
VERSIONI
Uscita 24 Vdc 20 A
Uscita 12…15 Vdc 40 A
Uscita 48 Vdc 10 A
Uscita 72 Vdc 6 A
Cod. XCSW481C
CSW481C
DATI TECNICI DI INGRESSO
DATI TECNICI DI USCITA
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 230 / 400 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 230 / 400 Vac)
Potenza dissipata (Uin 230 / 400 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
-
CSW481D
XCSW481G
CSW481G (1) (5)
1-2-3x 230-400-500 Vac (range 187…550 Vac / 250…725 Vdc) (2)
47...63 Hz
2.2 A / 1 A
<20 A / <40 A
> 0.95
–
magnetotermico: 1-2-3x 6 A curva C - fusibili: 1-2-3x T 6,3 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 230 / 400 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Cod. XCSW481D
24 Vdc
23,3...27,5 Vdc
20 A @ 45°C (3)
28 A per >5 s
con Uout >90%Un (4)
50 A per 0,3 s (4)
< 1%
≤ 100 mVpp
>20 ms / >20 ms
48 Vdc
72 Vdc
45…55 Vdc
72…85 Vdc
10 A @ 45°C (3)
6 A @ 45°C (3)
14 A per >5 s
9 A per >5 s
con Uout >90%Un (4)
con Uout >90%Un (4)
25 A per 0,3 s (4)
12 A per 0,3 s (4)
< 1%
< 1%
≤ 100 mVpp
≤ 100 mVpp
>20 ms / >20 ms
>20 ms / >20 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso "Overload"
21.6 Vdc
43.2 Vdc
64.8 Vdc
possibile
possibile
possibile
possibile con diodo di ORing
possibile con diodo di ORing
possibile con diodo di ORing
esterno
esterno
esterno
>92% / >92%
42 W / 42 W
>92% / >92%
>91% / >91%
42 W / 42 W
42 W / 42 W
–20...+60°C, con derating oltre 50°C / protezione termica (3)
3 kVac / 60 s uscita SELV (5)
2 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio e acciaio inox
1 kg
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
30
Alimentatori switching
mono-bifase 230-400-500 Vac
potenza di uscita 960 W
• Ingresso monofase, bifase e trifase 185...480 Vac
• Alta affidabilità e immunità a sovratensioni per guasti di rete
• Protezione da cortocircuito, sovraccarico, sovratemperatura e
sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività delle protezioni e l'avviamento di carichi pesanti
• Alta efficienza e basso consumo
• Adatti a circuiti SELV e PELV
127
139
80
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(1) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(2) Oltre 45°C applicare un derating pari a circa 32 W/°C
(3) Per tale picco di corrente, la tensione di uscita non cala oltre il
10% del valore nominale, tuttavia il valore della corrente erogabile
dall'alimentatore dipende anche dalla resistenza di linea.
(4) Selezionabile con ponticello
VERSIONI
Uscita 24 Vdc 40 A versione ridondante
DATI TECNICI DI INGRESSO
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 230 / 400 Vac)
Corrente di picco all’accensione
Fattore di potenza (@230 Vac)
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 230 / 400 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 230 / 400 Vac)
Potenza dissipata (Uin 230 / 400 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
Cod. XCSW960CP
CSW960CP
-
1x 230 Vac (range 180…264 Vac / 250…370 Vdc) 2x 400-500 Vac (range 360…550 Vac / 550…775 Vdc) (4)
47...63 Hz
4.7A @ 230 Vac / 4A @ 400 Vac
<16 A
> 0.6
–
magnetotermico: 1-2x 10 A curva C - fusibili: 1-2x T 10 A
24 Vdc
23...27,5 Vdc
40 A @ 45°C (2)
50 A per >5 s con Uout
>90%Un (4)
65 A per 5 s (3)
< 4%
≤ 200 mVpp
>20 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso "Overload"
21.6 Vdc
possibile
possibile con diodo di ORing
esterno
>90 W @ 230 Vac
<120 W @ 230 Vac
–20...+60°C, con derating oltre 45°C / protezione termica (2)
3 kVac / 60 s uscita SELV
2 kVac / 60 s
1 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
Input:morsetti a vite 4 mm² / Output: morsetti a vite 10 mm²
Alluminio
1.2 Kg
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
31
Alimentatori switching serie CSG
TRIPLE POWER
Alimentatori switching trifase 400…500 Vac per applicazioni in automazione industriale. Sono
in grado di erogare oltre il +50% della corrente nominale per un tempo prolungato, mantenendo la
tensione di uscita stabile ed assicurando l’alimentazione al sistema. Sono dotati di contatto di allarme
controllato a soglia di tensione che commuta quando la tensione scende sotto il 90% del valore
nominale.
Grazie a queste caratteristiche e alle numerose omologazioni internazionali, questa serie di
alimentatori consente al progettista di soddisfare le esigenze poste dalla Direttiva Macchine
EN 60204-1, assicurando un intervento rapido, sicuro e selettivo delle protezioni collegate in uscita,
garantendo così la continuità del servizio alle altre parti dell’impianto.
Impieghi consigliati
•Applicazioni in automazione di macchine con elevate esigenze di affidabilità della tensione di
comando e controllo e di sicurezza
•In applicazioni in cui è richiesta la selettività delle protezioni da sovracorrente sulla linee DC
• Applicazioni in automazione industriale
• Impieghi con carichi gravosi
Caratteristiche principali
•Dotati di ingresso 340…550 Vac / 507…770 Vdc, sono adatti all’impiego in tutte le reti di
alimentazione.
•L’alto rendimento riduce il consumo di energia e la temperatura di lavoro dei componenti e consente
l’impiego in quadri di piccole dimensioni e condizioni ambientali severe.
•Grande riserva di potenza che consente di erogare almeno il +50% per 5 secondi della corrente
nominale mantenendo la tensione di uscita stabile, garantendo sicurezza e affidabilità.
•La tensione di uscita è regolabile ed è protetta contro l’ingresso di sovratensioni dalla linea DC, ed
è dotata di doppia protezione elettronica che in caso di guasto interno evita danni agli apparecchi
alimentati.
•Protezione da corto circuito e sovraccarico dimensionata per fornire correnti di spunto oltre il 150%
del valore nominale richieste da carichi pesanti
•La protezione termica evita guasti in caso di sovraccarico prolungato con elevate temperature
ambiente.
•La costruzione assicura ottime capacità di ventilazione dei componenti interni, ingombri molto ridotti
e grado di protezione IP20 da contatti accidentali sec. IEC529.
Contatto di allarme intelligente integrato
Avvisa tramite una soglia, quando la tensione di uscita
scende sotto il 90% del valore nominale
Ingombri estremamente ridotti
Tra i più piccoli sul mercato, ottimizzano lo
spazio nel quadro, senza compromessi sulle
prestazioni
Power boost
La potenza di uscita
arriva al 120% per
parecchi minuti, fino
al 150%, in caso di
sovraccarico, e fino
al 250%, in caso
di cortocircuito, del
valore nominale,
per consentire un
intervento rapido,
sicuro e selettivo
delle protezioni
collegate in uscita,
senza l’utilizzo di
moduli aggiuntivi
Rendimento
molto elevato
Studiati per il
risparmio energetico
e per ridurre la
temperatura di lavoro
Ampia gamma
La gamma più ampia sul mercato, con potenze da 120
a 2400W con tensioni di uscita da 24, 48 e 72 V adatte
anche all’alimentazione di motori speciali
32
Alimentatori speciali per motori in DC,
Brushelss e relativi drives
Sono stati introdotti nuovi modelli a 48Vdc, a
72…85Vdc e a 110…180Vdc, progettati per
alimentare motori in DC in modo affidabile, in
quanto:
• erogano picchi di corrente pari anche a 4-5
volte la corrente nominale, richiesti dal motore
in fase di spunto
• lo stadio di uscita è protetto dalle sovratensioni
generate dai motori e dai drives durante
la frenatura, sovratensioni che altrimenti
potrebbero guastarlo o far perdere
all’alimentatore il controllo della stabilità della
tensione di uscita
•
forniscono tensioni di uscita di 48Vdc ,
72…85Vdc; aumentando la tensione di
alimentazione del motore si ottiene la stessa
potenza a correnti inferiori, con grandi vantaggi
per le prestazioni, per la costruzione del motore,
per i cavi di collegamento e per i drives
Nuova protezione elettronica attiva ASSIL
Le reti trifase sono fonte di problemi per
l’affidabilità degli apparecchi elettronici a causa
di fenomeni di varia natura. Il semplice intervento
di una protezione o la commutazione di un carico
generano sulla rete buchi e picchi di tensione il
cui valore dipende da molte variabili.
Questi fenomeni dannosi sono trattati dalla norma
VDE0160-2 e non ovviabili con le tradizionali
protezioni passive (varistori, NTC).
La soluzione è il circuito attivo ASSIL (Active Surge
Suppressor and Inrush current Limiter) in cui un
semiconduttore di potenza “apre” il lato DCin
meno di 0.1 ms, se la tensione supera 750V,
evitando che i picchi di tensione dannosi arrivino
ai mosfet del covertitore.
Il circuito di protezione svolge anche la funzione
di limitazione attiva della corrente di inrush
che consente un preciso coordinamento delle
protezioni da sovracorrente, eliminando inoltre
gli scatti intempestivi che si verificano quando
la rete torna al valore nominale, dopo un buco
di tensione.
Alimentatori switching trifase
400- 500 Vac
potenza di uscita 480 W
• Ingresso trifase 340...550 Vac o bifase con derating
• Protezione da cortocircuito, sovraccarico, sovratemperatura e
sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività delle
protezioni e l'avviamento di carichi pesanti
• Alta efficienza e basso consumo
• Adatti a circuiti SELV e PELV
140
137
73
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
(3) Oltre 45°C applicare un derating pari a circa 16 W/°C
(4) Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
VERSIONI
Uscita 24 Vdc 20 A
Uscita 12…15 Vdc 40 A
Uscita 48 Vdc 10 A
Uscita 72 Vdc 6 A
Cod. XCSG481C
CSG481C (5)
—
DATI TECNICI DI INGRESSO
DATI TECNICI DI USCITA
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 400 / 500 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 400 / 500 Vac)
Potenza dissipata (Uin 400 / 500 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
—
3x 400–500 Vac (range 340…550 Vac)
47...63 Hz
1,2 A / 0,8 A
<40 A
> 0,95
—
magnetotermico: 3x 6 A curva C - fusibili: 3x T 6,3 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 400 / 500 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
—
24 Vdc
23,3...27,5 Vdc
20 A @ 45°C (3)
28 A per >5 s con Uout
>90%Un (4)
50 A per 0,3 s (4)
< 1%
≤ 100 mVpp
>50 ms / >50 ms
hiccup alla corrente limite con ripristino automatico / protezione termica (3)
LED verde "DC OK" / contatto di allarme "DC OK"
21,6 Vdc
possibile
possibile con diodo di ORing
esterno
>93% / >92%
36 W / 42 W
–20...+60°C, con derating oltre 50°C / protezione termica (3)
3 kVac / 60 s uscita SELV
2 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2,5 mm² fissi
alluminio
1 kg
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
33
Alimentatori switching
trifase 400-500 Vac
potenza di uscita 500 W
127
• Ingresso trifase 340...550 Vac o bifase con derating
• Protezione da cortocircuito, sovraccarico, sovratemperatura e
sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività delle
protezioni e l'avviamento di carichi pesanti
• Alta efficienza e basso consumo
• Adatti a circuiti SELV e PELV
• Ingresso protetto dal circuito ASSIL (Surge Suppressor and Inrush Limiter)
80
139
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
(1) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(3) Oltre 50°C applicare un derating pari a circa 6 W/°C
(4) Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
(5) La versione CSG500G non è adatta per applicazioni SELV
 ­
Versione speciale per motori DC
VERSIONI
Uscita 24 Vdc 20 A
Uscita 12...15 Vdc 40 A
Uscita 48 Vdc 10 A versione ridondante
Uscita 72 Vdc 6.7 A versione ridondante (5)
Cod. XCSG500C
CSG500C
Cod. XCSG500G
-
DATI TECNICI DI INGRESSO
DATI TECNICI DI USCITA
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 400 / 500 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 400 / 500 Vac)
Potenza dissipata (Uin 400 / 500 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
CSG500G (1) (5)
3x 400–500 Vac (range 340…550 Vac)
47...63 Hz
1 A / 0.6 A
< 35 A
> 0.75 con PFC
—
magnetotermico: 10 A curva C - fusibili: 3x T 10 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 400 / 500 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
-
24 Vdc
48 Vdc
72 Vdc
24...28 Vdc
45…55 Vdc
72…85 Vdc
20 A @ 50°C (3)
10 A @ 50°C (3)
6.7 A @ 50°C (3)
>30 A per >5 s
>15 A per >5 s
10 A per >5 s
con Uout >90% Un (4)
con Uout >90% Un (4)
con Uout >90% Un (4)
>60 A per 5 s (4)
>30 A per 5 s (4)
>20 A per 5 s (4)
< 0.5%
< 0.5%
< 1%
≤ 100 mVpp
≤ 100 mVpp
≤ 100 mVpp
>15 ms / >30 ms
>15 ms / >20 ms
>15 ms / >20 ms
hiccup corrente limite con ripristino automatico / protezione termica / protezione ASSIL
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso "Overload"
<21.6 Vdc
<43.2 Vdc
<64,8 Vdc
possibile
possibile
possibile
già predisposto con diodo di
già predisposto con diodo di
possibile con diodo di ORing
esterno
ORing interno
ORing interno
>93% / >93%
36 W / 36 W
>94% / >94%
>95% / >95%
30 W / 30 W
26 W / 26 W
–20...+60°C, con derating oltre 50°C / protezione termica (3)
3 kVac / 60 s uscita SELV (5)
2 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 6 mm² fissi
alluminio
1.3Kg
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
34
Alimentatori switching
trifase 400-500 Vac
potenza di uscita 720 W
127
• Ingresso trifase 340...550 Vac o bifase con derating
• Protezione da cortocircuito, sovraccarico, sovratemperatura e
sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività delle
protezioni e l'avviamento di carichi pesanti
• Alta efficienza e basso consumo
• Adatti a circuiti SELV e PELV
• Ingresso protetto dal circuito ASSIL (Surge Suppressor and Inrush Limiter)
80
139
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
(1) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(4) Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
 ­
Versione speciale per motori DC
VERSIONI
Uscita 24 Vdc 30 A
Uscita 12...15 Vdc 60 A
Uscita 48 Vdc 15 A versione ridondante
Uscita 72 Vdc 10 A versione ridondante
Cod. XCSG720C
CSG720C
Cod. XCSG720D
(1)
DATI TECNICI DI INGRESSO
DATI TECNICI DI USCITA
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 400 / 500 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 400 / 500 Vac)
Potenza dissipata (Uin 400 / 500 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
(1)
3x 400–500 Vac (range 340…550 Vac)
47...63 Hz
1.4 A / 1.1 A
< 30 A
> 0.75
—
magnetotermico: 3x 10 A curva C - fusibili: 3x T 10 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 400 / 500 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
CSG720D (1)
24 Vdc
48 Vdc
24…28 Vdc
45…55 Vdc
30 A @ 50°C (3)
15 A @ 50°C (3)
45 A per >5 s
22.5 A per >5 s
con Uout >90% Un (4)
con Uout >90% Un (4)
>80 A per 1.5 s (4)
>45 A per 1.5 s (4)
< 1%
< 1%
100 mVpp
100 mVpp
>10 ms / >15 ms
>10 ms / >15 ms
hiccup alla corrente limite con ripristino automatico / protezione termica / protezione ASSIL
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso "Overload"
<21.6 Vdc
<43.2 Vdc
possibile
possibile
già predisposto con diodo di
possibile con diodo di ORing
esterno
ORing interno
>92% / >92%
60 W / 60 W
>93% / >93%
55 W / 55 W
–20...+60°C / protezione termica (3)
3 kVac / 60 s uscita SELV
2 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 6 mm² fissi
alluminio
1.3Kg
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
35
Alimentatori switching
trifase 400-500 Vac
potenza di uscita 960 W
127
• Ingresso trifase 340...550 Vac o bifase con derating
• Protezione da cortocircuito, sovraccarico, sovratemperatura e
sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività delle
protezioni e l'avviamento di carichi pesanti
• Alta efficienza e basso consumo
• Adatti a circuiti SELV e PELV
• Ingresso protetto dal circuito ASSIL (Surge Suppressor and Inrush Limiter)
80
139
E203601
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
(3) Oltre 45°C applicare un derating pari a circa 18 W/°C
(4) Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
(5) la versione CSG960G non è adatta per applicazioni SELV
 ­
VERSIONI
Uscita 24 Vdc 40 A
Uscita 12...15 Vdc 80 A
Uscita 48 Vdc 20 A versione ridondante
Uscita 72 Vdc 13.3 A versione ridondante (5)
Cod. XCSG960C
CSG960C
—
DATI TECNICI DI INGRESSO
DATI TECNICI DI USCITA
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 400 / 500 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 400 / 500 Vac)
Potenza dissipata (Uin 400 / 500 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
Versione speciale per motori DC
Cod. XCSG960D
Cod. XCSG960G
CSG960D
CSG960G (5)
3x 400–500 Vac (range 340…550 Vac)
47...63 Hz
2.2 A / 1.1 A
< 20 A
> 0.65
—
magnetotermico: 3x 10 A curva C - fusibili: 3x T 10 A
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 400 / 500 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Versione speciale per motori DC
24 Vdc
48 Vdc
72 Vdc
24…28 Vdc
45…55 Vdc
72…85 Vdc
40 A @ 50°C (3)
20 A @ 50°C (3)
13.3 A @ 50°C (3)
56 A per >5 s
28 A per >5 s
18.6 A per >5 s
con Uout >90% Un (4)
con Uout >90% Un (4)
con Uout >90% Un (4)
>90 A per 5 s (4)
>70 A per 5 s (4)
>30 A per 5 s (4)
< 1%
< 1%
< 1%
100 mVpp
100 mVpp
≤ 100 mVpp
>10 ms / >15 ms
>10 ms / >15 ms
>15 ms / >18 ms
hiccup alla corrente limite con ripristino automatico / protezione termica / protezione ASSIL
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso "Overload"
<21.6 Vdc
<43.2 Vdc
<64,8 Vdc
possibile
possibile
possibile
già predisposto con diodo di
già predisposto con diodo di
possibile con diodo di ORing
esterno
ORing interno
ORing interno
>92% / >92%
80 W / 80 W
>92% / >92%
>94% / >94%
80 W / 80 W
60 W / 60 W
–20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV (5)
2 kVac / 60 s
0.5 kVac / 60 s
EN50178, EN61558, EN60950, IEC950, UL508
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 6 mm² fissi
alluminio
1,2 kg
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
36
Alimentatori switching
trifase 400-500 Vac
potenza di uscita 2400 W
130
• Ingresso trifase 340...550 Vac
• Protezione da cortocircuito, sovraccarico, sovratemperatura e
sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività delle
protezioni e l'avviamento di carichi pesanti
• Alta efficienza e basso consumo
• Adatti a circuiti SELV e PELV
• Ingresso protetto dal circuito ASSIL (Surge Suppressor and Inrush Limiter)
234
105
E203601
NOTE
 La misura di profondità comprende l'ingombro dell'attacco alla
guida.
(2) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(3) Oltre 45°C applicare un derating pari a circa 40 W/°C
(4)Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
SCHEMA DI PRINCIPIO
­

 €‚ 
ƒ
 „

…
… 
Versione speciale per motori DC
VERSIONI
Uscita 12-15-24 Vdc 100 A versione ridondante
Uscita 24-48 Vdc 50 A versione ridondante
DATI TECNICI DI INGRESSO
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 400 / 500 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 400 / 500 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 400 / 500 Vac)
Potenza dissipata (Uin 400 / 500 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
Cod. XCSG2401C
CSG2401C (2)
Cod. XCSG2401D
CSG2401D (2)
3x 400–500 Vac (range 340…550 Vac)
47...63 Hz
4.2 A / 3.5 A
< 2 A (con circuito di limitazione attivo)
> 0.92
—
magnetotermico: 3x 10 A curva C - fusibili: 3x T 10 A
12-15-24 Vdc
24-48 Vdc
11.5…29 Vdc
23...56 Vdc
100 A @ 45°C (3)
50 A @ 45°C (3)
150 A per >5 s con Uout >90%
75 A per >5 s con Uout >90%
Un (4)
Un (4)
>150 A per 5 s (4)
>75 A per 5 s (4)
< 1%
< 1%
≤ 200 mVpp
≤ 200 mVpp
>10 ms / >10 ms
>10 ms / >10 ms
programmabile (vedere a lato)
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso
"Overload" / LCD display (vedere a lato)
programmabile
possibile
possibile
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
>92% / >92%
>93% / >93%
200 W / 200 W
180 W / 180 W
–20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV (5)
1.5 kVac / 60 s
0.5 kVac / 60 s
EN60950, IEC950
EN 55011, EN 61000-3-2, EN61000-4-5
Surge immunity Level IV, VDE0160
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC529, EN60529
morsetti a vite 4 e 6 mm²
alluminio
2.8Kg
verticale su guida, distanziare 60 mm dai componenti adiacenti
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
ACCESSORI DI MONTAGGIO
37
APPLICAZIONI
La serie CSG2401 dispone di un microprocessore interno che
controlla le numerose funzioni dell’alimentatore, programmabili
grazie ad un menù intuitivo, attivato da 4 pulsanti sul frontale e
visualizzabile sul display frontale.
Display frontale: durante il normale funzionamento mostra il
valore della tensione di uscita e la corrente assorbita dal carico;
durante la fase di programmazione consente la scelta delle varie
funzioni disponibili.
Protezioni in ingresso: il circuito di ingresso è progettato per
ovviare ai problemi più ricorrenti delle reti trifase; esso infatti
dispone di:
1)circuito ASSIL (Active Surge Suppressor and Inrush Limiter)
che lo protegge contro le sovratensioni secondo la VDE0160
2) un circuito PFC circuit failure (latched shutdown)
3)un sistema di controllo di mancanza di fase che riduce
automaticamente la potenza di uscita
4) un sistema di spegnimento con auto-restart in caso di
superamento della soglie massime e minime di alimentazione
(overvoltage e undervoltage)
Protezioni in uscita: la corrente limite può essere selezionata
tra il 10% e il 100% della nominale; il tipo di protezione contro
sovraccarico e cortocircuito può essere scelta tra:
1) Hiccup autoreset con corrente limite, pari al 150% della
nominale e tempo ON/OFF modificabile.
2)Corrente costante (costant power)
Segnali di uscita: oltre ai LED “DC OK” e “FAULT”, il dispositivo
dispone di:
1) un segnale analogico 0…10V o 4…20mA che fornisce
indicazioni sulla corrente assorbita dal carico
2)un contatto di allarme programmabile in grado di segnalare
e registrare su una memoria il superamento di numerosi
limiti: tensione di uscita, corrente di ingesso, sovraccarico in
uscita, sovra temperatura e altri parametri definibili tramite
programmazione.
Funzione addizionali:
1)Caricabatterie: è possibile selezionare la funzione per la carica
di batterie al piombo acido
2) Remote sensing (sense): consente di monitorare e compensare
la caduta di tensione su lunghe linee di alimentazione
3) Spegnimento remoto: è possibile spegnere e disabilitare
l’alimentatore da remoto
4)Tensione ausiliaria: è disponibile una tensione ausiliaria di 12
Vdc indipendente dallo stato della tensione di uscita principale
5)Controllo temperatura: collegando un sensore esterno (NTC) è
possibile controllare la temperatura di carica di una batteria.
6) Porta di comunicazione: tramite un dispositivo di comunicazione
RS232 è possibile pilotare e monitore l’alimentatore da
remoto.
Alimentatori switching
trifase 400-500 Vac
potenza di uscita 2400 W
130
• Ingresso trifase 340...550 Vac
• Protezione da cortocircuito, sovraccarico, sovratemperatura e
sovratensioni in ingresso e in uscita
• Elevata corrente di uscita per assicurare la selettività delle
protezioni e l'avviamento di carichi pesanti
• Alta efficienza e basso consumo
• Adatti a circuiti PELV
• Ingresso protetto dal circuito ASSIL (Surge Suppressor and Inrush Limiter)
234
105
E203601
NOTE
VERSIONI
Uscita 72 Vdc 33 A versione ridondante (5)
Uscita 100-110-170 Vdc 14 A versione ridondante (5)
DATI TECNICI DI INGRESSO
Tensione d’ingresso nominale
Frequenza
Corrente con lout nominale (Uin 400 / 500 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up (Uin 400 / 500 Vac)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 400 / 500 Vac)
Potenza dissipata (Uin 400 / 500 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
 La misura di profondità comprende l'ingombro dell'attacco alla guida.
Con ingresso in DC, ridurre la corrente di uscita del 30%
(2)Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(3) Oltre 45°C applicare un derating pari a circa 40 W/°C
(4)Per tale picco di corrente, la tensione di uscita non cala oltre
il 10% del valore nominale, tuttavia il valore della corrente
erogabile dall'alimentatore dipende anche dalla resistenza
di linea.
(5) Le versioni G e R non sono adatte per applicazioni SELV
SCHEMA DI PRINCIPIO
­

 €‚ 
ƒ
 „

…
… 
Versione speciale per motori DC
Versione speciale per motori DC
Cod. XCSG2401G
CSG2401G (5) (2)
Cod. XCSG2401R
CSG2401R (5) (2)
3x 400–500 Vac (range 340…550 Vac)
47...63 Hz
4.2 A / 3.5 A
< 2 A (con circuito di limitazione attivo)
> 0.92
—
magnetotermico: 3x 10 A curva C - fusibili: 3x T 10 A
72 Vdc
100-110-170 Vdc
50...87 Vdc
88...175 Vdc
33 A @ 45°C (3)
14 A @ 45°C (3)
50 A per >5 s con Uout>90%
21 A per >5 s con Uout>90%
Un (4)
Un (4)
>50 A per 5 s (4)
>21 A per 5 s (4)
< 1%
< 1%
≤ 200 mVpp
≤ 200 mVpp
>10 ms / >10 ms
>10 ms / >10 ms
programmabile (vedere a lato)
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso
"Overload" / LCD display (vedere a lato)
programmabile
possibile
possibile
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
>92% / >92%
>92% / >92%
200 W / 200 W
200 W / 200 W
–20...+60°C, con derating oltre 45°C / protezione termica (3)
3 kVac / 60 s uscita SELV (5)
1.5 kVac / 60 s
0.5 kVac / 60 s
EN60950, IEC950
EN 55011, EN 61000-3-2, EN61000-4-5
Surge immunity Level IV, VDE0160
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC529, EN60529
morsetti a vite 4 e 6 mm²
alluminio
2.8Kg
verticale su guida, distanziare 60 mm dai componenti adiacenti
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
ACCESSORI DI MONTAGGIO
38
APPLICAZIONI
La serie CSG2401 dispone di un microprocessore interno che
controlla le numerose funzioni dell’alimentatore, programmabili
grazie ad un menù intuitivo, attivato da 4 pulsanti sul frontale e
visualizzabile sul display frontale.
Display frontale: durante il normale funzionamento mostra il
valore della tensione di uscita e la corrente assorbita dal carico;
durante la fase di programmazione consente la scelta delle varie
funzioni disponibili.
Protezioni in ingresso: il circuito di ingresso è progettato per
ovviare ai problemi più ricorrenti delle reti trifase; esso infatti
dispone di:
1)circuito ASSIL (Active Surge Suppressor and Inrush Limiter)
che lo protegge contro le sovratensioni secondo la VDE0160
2) un circuito PFC circuit failure (latched shutdown)
3)un sistema di controllo di mancanza di fase che riduce
automaticamente la potenza di uscita
4) un sistema di spegnimento con auto-restart in caso di
superamento della soglie massime e minime di alimentazione
(overvoltage e undervoltage)
Protezioni in uscita: la corrente limite può essere selezionata
tra il 10% e il 100% della nominale; il tipo di protezione contro
sovraccarico e cortocircuito può essere scelta tra:
1) Hiccup autoreset con corrente limite, pari al 150% della
nominale e tempo ON/OFF modificabile.
2)Corrente costante (costant power)
Segnali di uscita: oltre ai LED “DC OK” e “FAULT”, il dispositivo
dispone di:
1) un segnale analogico 0…10V o 4…20mA che fornisce
indicazioni sulla corrente assorbita dal carico
2) un contatto di allarme programmabile in grado di segnalare
e registrare su una memoria il superamento di numerosi
limiti: tensione di uscita, corrente di ingesso, sovraccarico in
uscita, sovra temperatura e altri parametri definibili tramite
programmazione.
Funzione addizionali:
1)Caricabatterie: è possibile selezionare la funzione per la carica
di batterie al piombo acido
2) Remote sensing (sense): consente di monitorare e compensare
la caduta di tensione su lunghe linee di alimentazione
3) Spegnimento remoto: è possibile spegnere e disabilitare
l’alimentatore da remoto
4)Tensione ausiliaria: è disponibile una tensione ausiliaria di 12
Vdc indipendente dallo stato della tensione di uscita principale
5)Controllo temperatura: collegando un sensore esterno (NTC) è
possibile controllare la temperatura di carica di una batteria.
6) Porta di comunicazione: tramite un dispositivo di comunicazione
RS232 è possibile pilotare e monitore l’alimentatore da
remoto.
Convertitori DC/DC isolato
potenza di uscita 120 W
• Ingresso DC wide range
• Protezione da cortocircuito, sovraccarico, sovratemperatura
• D imensioni estremamente compatte
115
128
39
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(1) Inrush current misurata alla Un con alimentazione
fornita da batterie; il picco di corrente varia al variare
dell'impedenza interna delle sorgente di corrente e della
resistenza dei collegamenti.
(2) La presenza dei condensatori tra fase e neutro, impone che
le prove di isolamento siano effettuate in DC in accordo con
EN60950.
(3) V ersione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
VERSIONI
12 Vdc / 24 Vdc 5 A
24 Vdc / 12 Vdc 7 A
24 Vdc / 24 Vdc 5 A
48 Vdc / 24 Vdc 5 A
DATI TECNICI DI INGRESSO
Tensione d'ingresso nominale
Corrente con lout nominale
Corrente di picco all’accensione
Potenza in standby
Fusibile interno di protezione
Protezione esterna sulla linea AC
Circuito di protezione da sovratensione
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up @ In
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Cod. XCSA120BC
CSA120BC (3)
Cod. XCSA120CB
CSA120CB
12 Vdc (range 10.5…18 Vdc)
10 A ± 10%
< 60A / < 2ms (1)
<1.5 W @ 12 Vdc
T 20 A sostituibile
≥25 A curva C
varistore e spegnimento
automatico a 19 Vdc
24 Vdc
22.5...27.5 Vdc
5 A @ 24 Vdc
6.5 A
12 A per 300 ms
<0.5%
≤ 100 mVpp
>1 ms
12...15 Vdc
12...15 Vdc
7 A @ 12 Vdc
9.1 A
15 A per 300 ms
<0.5%
≤ 100 mVpp
DATI TECNICI GENERALI
Cod. XCSA120DC
CSA120CC
24 Vdc (range 18…36 Vdc)
24 Vdc (range 18…36 Vdc)
5.1 A ±10%
5.8 A ±10%
< 110A / < 2ms (1)
< 90A /< 2ms (1)
<1 W @ 24 Vdc
<1.5 W @ 24 Vdc
T 10 A sostituibile
≥13 A curva C
varistore e spegnimento automatico a 38 Vdc
CSA120DC
48 Vdc (range 36…72 Vdc)
2.8 A ±10%
< 120A / < 2ms (1)
<2 W @ 48 Vdc
T 5 A sostituibile
≥6 A curva C
varistore e spegnimento
automatico a 76 Vdc
24 Vdc
22.5...27.5 Vdc
5 A @ 24 Vdc
6.5 A
12 A per 300 ms
<0.5%
≤ 150 mVpp
>2 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK"
—
possibile
Collegamento parallelo ridondante
Rendimento (Uin 110 Vdc)
Potenza dissipata (Uin 110 Vdc)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
Cod. XCSA120CC
24 Vdc
22.5...27.5 Vdc
5A @ 24 Vdc
6.5 A
13 A per 300 ms
<0.5%
≤ 200 mVpp
4.5 ms
possibile con diodo di ORing esterno
> 83%
<25 W
>85%
<17 W
>87%
<18 W
–20...+50°C
2.1 kVdc / 60s (2)
1.41 kVdc / 60s (2)
0.75 kVdc / 60s (2)
IEC950, EN60950
EN50081-1, EN50082-2, EN61000-3-2
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio
550 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
39
>90%
<13 W
Convertitori DC/DC isolato
potenza di uscita 240 W
• Ingresso DC wide range
• Protezione da cortocircuito, sovraccarico, sovratemperatura
• Diodo interno per il collegamento in parallelo ridondante
• Dimensioni estremamente compatte
140
NOTA:
Anche gli alimentatori della serie CSD, CSF30, CSF85 e
CSF120 possono essere alimentati a 110 V in continua
135
63.5
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(1) Inrush current misurata alla Un con alimentazione
fornita da batterie; il picco di corrente varia al variare
dell'impedenza interna delle sorgente di corrente e della
resistenza dei collegamenti.
(2) Oltre 50°C applicare un derating -6 W/°C, max 60°C
(3) La presenza dei condensatori tra fase e neutro, impone che
le prove di isolamento siano effettuate in DC in accordo con
EN60950.
VERSIONI
110 Vdc / 24 Vdc 10 A
110 Vdc / 24 Vdc 10 A ridondante
DATI TECNICI DI INGRESSO
Tensione d'ingresso nominale
Corrente con lout nominale
Corrente di picco all’accensione
Potenza in standby
Fusibile interno di protezione
Protezione esterna sulla linea AC
Circuito di protezione da sovratensione
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up @ In (Uin 110 Vdc)
Protezione corto circuito / sovraccarico
Segnali di stato
Soglia di attivazione del contatto di allarme
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Rendimento (Uin 110 Vdc)
Potenza dissipata (Uin 110 Vdc)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
Cod. XCSA240FC
—
CSA240FC
110 Vdc (range 100...130 Vdc)
2.4 A ±10%
< 150A / < 2ms (1)
<3.4 W @ 110 Vdc
T 5 A sostituibile
≥6 A curva C
varistore e spegnimento
automatico a 136 Vdc
24 Vdc
22.7…27 Vdc
10 A @ 50°C (2)
15 A
21 A per 300 ms
<1.5%
≤ 100 mVpp
>4 ms
hiccup alla corrente limite con ripristino automatico / protezione termica
LED verde "DC OK" / contatto di allarme "DC OK" / LED rosso "Overload"
—
possibile
già predisposto con diodo di
ORing interno
>89%
<28 W
–20...+60°C, con derating oltre 50°C (2)
2.1 kVdc / 60s
(3)
1.41 kVdc / 60s
(3)
0.75 kVdc / 60s
(3)
IEC950, EN60950
EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-5-5, EN61000-4-6, EN61000-4-11
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio
800 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
40
Alimentatori lineari
stabilizzati regolabili
ingresso 24 Vac
130
• Tensione d’uscita regolabile 1.2...24 Vdc
• Corrente d’uscita 1.5 e 5 A
• Protezione da cortocircuito, sovraccarico, sovratemperatura
118
43
37
74
NOTE
115
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(1) Vedere nelle applicazioni.
VERSIONI
Cod. XCL1R
CL1R
Uscita 1.2 A
Uscita 5 A
CL5R
DATI TECNICI DI INGRESSO
9…26 Vac (vedi Tab. 1)
50...60 Hz
Tensione d'ingresso nominale
Frequenza
Corrente con lout nominale
Fusibile interno di protezione
Protezione esterna sulla linea AC
2,5 A
T 3 A sostituibile
MCB: 4 A curva C - fusibile T 4 A
6A
T 10 A sostituibile
MCB: 10 A curva C - fusibilie T 10 A
1.2...24 Vdc
(vedi Tab. 1 e Tab. 2)
0.3...1.5 A (vedi Tab. 2)
—
1.2...24 Vdc
(vedi Tab. 1 e Tab. 2)
0.8...5 A (vedi Tab. 2)
—
DATI TECNICI DI USCITA
Tensione di uscita nominale
Regolazione di uscita
Corrente nominale permanente
Corrente limite di sovraccarico
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up @ In
Protezione corto circuito / sovraccarico
Segnali di stato
< 1%
< 50 mVpp @ 24 Vac
>20 ms
a corrente costante, alla corrente limite, con ripristino automatico / protezione termica
LED verde "DC OK"
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di riferimento
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
–20...+45°C / protezione termica (1)
non isolato
0.5 kVac / 60 s
0.5 kVac / 60 s
IEC 664-1, DIN VDE
EN50081-1, EN61000-6-4
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 00 IEC 529, EN60529
morsetti a vite 2.5 mm² fissi
materiale plastico UL94V-0
alluminio
120 g
350 g
verticale su guida, distanziare 20 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC, PR/DIN/AS, PR/DIN/AL
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
INPUT
(Vac)
APPLICAZIONI
Cod. XCL5R
Uout max.
(Vdc)
Iout max (A)
XCL1R
Iout max (A)
XCL5R
INPUT
(Vac)
Uout max.
(Vdc)
Iout max (A)
XCL1R
Iout max (A)
XCL5R
24...27
24
1.5
5
24
24
1.5
5
16...18
15
1.5
5
24
15
0.8
2.5
14...16
12
1.5
5
24
12
0.7
2
12...14
10
1.5
5
24
10
0.5
1.5
12
9
1.5
5
24
9
0.45
1.3
9
5
1.5
5
24
5
0.3
0.8
Tab. 1 (vedere spiegazione a lato)
Tab. 2 (vedere spiegazione a lato)
41
Gli alimentatori Cabur serie CL-R
sono lineari stabilizzati con uscita
regolabile, possono soddisfare tutte
quelle esigenze di alimentazione
di piccoli carichi con tensioni al di
fuori dello standard ad un costo
estremamente contenuto.
Possono essere montati su guida
in qualunque posizione purché vi
rimanga lo spazio sufficiente alla
libera circolazione dell’aria per il
raffreddamento, il modello CL1R ha
un grado di protezione IP00, quindi
il suo utilizzo è da intendersi all’interno di un contenitore protetto.
Anche se l’alimentatore è protetto da sovracorrenti si consiglia di
rispettare i dati nominali indicati
nelle tabelle in basso.
(1) CL1R e CL5R forniscono
le prestazioni nominali se abbinati
alle tensioni di secondario indicate
in Tab. 1; con secondario 24...27
Vac, la corrente massima ottenibile a tensioni di uscita regolate a
valori inferiori a 24 Vdc è indicata in
Tab. 2; per stabilizzare la tensione
di uscita e ridurre il ripple a pieno
carico, gli alimentatori lineari devono
essere alimentati con una tensione
di ingresso maggiore di quella di
uscita, mentre se sono alimentati
a 24 Vac, con uscita regolata a
24 Vdc e assorbimento di corrente massimo, il ripple aumenta e
la stabilità della tensione di uscita
alle variazoni di carico e variazioni
±10% di rete diminuisce; tensioni
maggiori di 27 Vac invece causano
forte riscaldamento, intervento della
protezione termica e riduzione della
corrente erogata.
I prodotti sono forniti con uscita
preimpostata a 24 Vdc con 26 Vac
di ingresso.
Alimentatori filtrati
senza trasformatore
con uscita non stabilizzata
93
• Montaggio su guida
• Adatti a raddrizzare tensioni da 6 Vac a 20 Vac
• Uscita 1.41 volte la tensione di ingresso
70
80
NOTE
SCHEMA DI PRINCIPIO
(2) Versione non gestita a magazzino ma realizzata su richiesta,
per informazioni contattare i nostri uffici commerciali
(3) Possono funzionare con tensione di ingresso min. di 6 Vac
fino a 30 Vac max, la tensione di uscita non è stabilizzata e varia
a seconda del carico e a seconda delle variazioni della tensione
di ingresso fornita dal trasformatore
(4) Sono protetti da sovracorrente con proprio fusibile di ingresso
(eccetto AR1); si raccomanda di proteggere i cavi della linea di
uscita con fusibili di valore coordinato con la corrente del carico
e dei cavi.
VERSIONI
Uscita 6 A
APPLICAZIONI
Cod. XAR6
AR6
DATI TECNICI DI INGRESSO
Tensione d'ingresso nominale
Frequenza
Corrente con lout nominale
Fusibile interno di protezione
Protezione esterna sulla linea AC
6…20 Vac
50...60 Hz
7.2 A @ 20 Vac
T 8 A sostituibile
MCB: 10 A curva C - fusibilie T 10 A
DATI TECNICI DI USCITA
Tensione di uscita (a vuoto)
Tensione di uscita (a pieno carico)
Corrente nominale permanente
Corrente limite di sovraccarico
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up @ In
Protezione corto circuito / sovraccarico
Segnali di stato
Collegamento parallelo di potenza
Collegamento parallelo ridondante
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di riferimento
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Uout = (Uin x 1.41)
Uout = (Uin x 1.41) -2
(3)
(3)
6 A @ 20°C
9A
—
≤ 10%
>20 ms
assente, inserire fusibile esterno (4)
LED verde "DC OK"
—
—
–20...+45°C / max 60°C
non isolato
0.5 kVac / 60 s
0.5 kVac / 60 s
IEC 664-1, DIN VDE
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 00 IEC 529, EN60529
morsetti a vite 2.5 mm² fissi
materiale plastico UL94V-0
140 g
verticale su guida, distanziare 50 mm dai componenti adiacenti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC, PR/DIN/AS, PR/DIN/AL
INPUT
(Vac)
OUTPUT
without load (Vdc)
OUTPUT
full load (Vdc)
20
28.7
24.2
18
25.4
21.4
15
21.2
17.2
12
17
15
9
12.7
8.7
6
8.5
4.5
42
L’alimentatore raddrizzato e filtrato è composto da un trasformatore che isola e riduce la tensione
secondaria dalla tensione di rete
(non fornito), da un ponte raddrizzatore e una capacità di filtro che
convertono la tensione alternata
in continua a valore SELV inferiore
a 60 Vdc.
L’alimentatore non è stabilizzato,
quindi la tensione di uscita varia
in funzione della corrente assorbita dal carico e in funzione delle
oscillazioni della tensione di rete
±10%. Le formule descritte nei
dati tecnici di uscita consentono
di calcolare la tensione di vuoto, al
50% del carico e a pieno carico e
consentono di scegliere il trasformatore più adeguato alle Vostre
esigenze. Questi alimentatori
sono una sorgente affidabile
ed economica per alimentare
relé, contattori, elettrovalvole
e carichi in grado di funzionare
normalmente con residui di alternata sulla 24 Vdc (ripple) relativamente alti (5%) e forti variazioni
della tensione in uscita, mentre in
applicazioni in cui la rete è molto
instabile e soggetta a buchi di
tensione potrebbero non essere
adatti ad alimentare dispositivi con microprocessori e
memorie, convertitori analogici o apparecchi che richiedono
elevata stabilità della tensione
di alimentazione.
Accessorio per caricare
batterie in tampone
• Funzione di carica batterie
• Funzione di collegamento in parallelo di alimentatori
• Adatto per alimentatori fino a 10 A
• Fusibili di protezione linea e batteria
• Diodo antiricircolo
• Resistenza di limitazione della corrente di carica
93
26
NOTE
80
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
(1) La corrente di carica può variare in funzione del tipo di
batteria e del suo stato di carica:
- circa 0,5A max @ 12Vdc - circa 1A max @ 24Vdc
(2) Il dispositivo non evita la scarica profonda della batteria, che
avviene quando ai poli della stessa si misura una tensione
da 0 al 60% di quella nominale; la scarica profonda riduce
drasticamente la vita della batteria.
OUTPUT
Max. 15A
VERSIONI
APPLICAZIONI
Cod. XCSBC
CSBC
DATI TECNICI GENERALI
Tensione di ingresso alimentatore
Corrente nominale alimentatore
Tensione nominale del carico
Corrente massima del carico
Limitazione della corrente di carica
Tensione di scollegamento batteria
Caduta di tensione IN/OUT
Fusibile di protezione batteria
Protezioni
Segnali di allarme
Temperatura ambiente
Norme di riferimento
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
6...30 Vdc
>3A
6...29.5 Vdc
10 A
(1)
funzione assente
0.5 V
F1 = T 6.3 A / F2 = T 1 A
cortocircuito / sovraccarico batteria
—
–10...+50°C
IEC 664-1, DIN VDE
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² fissi
materiale plastico UL94V-0
80 g
verticale su guida, affiancati
ACCESSORI DI MONTAGGIO
1. Carica batterie
2. Parallelare alimentatori
È possibile utilizzare questo
modulo per mettere in parallelo due alimentatori sprovvisti di
diodo di disaccoppiamento, eliminando il fusibile F2 in serie
alla resistenza di limitazione della
corrente di ricarica.
Il collegamento avverrà come di
seguito illustrato.
2. Parallelare alimentatori
AC
GND
N
(2)
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC, PR/DIN/AS, PR/DIN/AL
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
L
1. Carica batterie
Questo modulo accessorio consente agli alimentatori Cabur di
caricare una batteria e contemporaneamente alimentare il carico.
I diodi consentono il corretto
disaccoppiamento tra alimentatore e batteria, la resistenza limita
la corrente di carica evitando che
l’alimentatore entri in protezione e
prolungando la vita della batteria,
il fusibile F1 consente di proteggere la batteria in caso di corto
circuito sul carico.
Il collegamento avviene come di
seguito illustrato.
+
(A)
AC
(B)
BATTERY
+
–
(C)
CSBC
+
–
–
+
IN
+
+
–
–
L
AC
GND
N
OUT
AC
–
AC
+
GND
–
+
AC
+
–
(C)
CSBC
+
–
(A)
IN
(A)
–
(A) Alimentatore
(C) CSBC
(A) Alimentatore
(B) Batteria
(C) CSBC
43
+
+
–
–
OUT
Accessorio per caricare
e controllare batterie in
tampone
115
• Adatto per alimentatori con uscita regolabile
• Adatto per batterie al piombo
• Consente di alimentare carico e batteria contemporaneamente
• Fusibile di protezione della batteria
• Protezione batteria da scarica totale
• LED di segnalazione di stato e relé di allarme
130
55
NOTE
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
VERSIONI
Uscita 24 Vdc
Uscita 12 Vdc
DATI TECNICI GENERALI
Tensione di ingresso alimentatore
Corrente nominale alimentatore
Tensione nominale del carico
Corrente massima del carico
Limitazione della corrente di carica
Tensione di scollegamento batteria
Caduta di tensione IN/OUT
Fusibile di protezione batteria
Protezioni
Segnali di allarme
Alimentatore OK:
Batteria OK
Batteria LOW
Load OK
LED verde
Temperatura ambiente
Norme di riferimento
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Articoli gestiti fino ad esaurimento scorte,
verranno sostituiti da XCSU240S a partire
da aprile 2014
SCHEMA DI PRINCIPIO
(A) = Alimentatore
(B) = Batteria
(C) = CS-UPS
OUTPUT
Max. 15A
Cod. XCSUPS1
CS-UPS1
Cod. XCSUPS2
26...28.5 Vdc
≥3A
26...28 Vdc
10 A
2 A o 4 A selezionabili
≤ 18 Vdc ±0.5V
12...15 Vdc
≥3A
10...15 Vdc
10 A
2 A o 4 A selezionabili
≤ 9.2 Vdc ±0.5V
CS-UPS2
0.4 V
T 15 A 42 V tipo a lama
Inversione di polarità, corto, sovraccarico batteria, scarica profonda della batteria
SPDT 24 V / 1 A
LED verde
LED rosso
LED giallo
LED verde
–10...+50°C
IEC 664-1, DIN VDE
II / 2
IP 20 IEC 529, EN60529
morsetti a vite 2.5 mm² estraibili
alluminio
300 g
verticale su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
44
APPLICAZIONI
Tutti gli alimentatori con uscita regolabile
almeno al +15% della tensione nominale si possono usare per caricare batterie
al piombo da usare come alimentazione
di riserva (back-up) che regola e controlla in caso di black out o guasti locali
alla rete. Il circuito del modulo CS-UPS1
regola e controlla la corrente di carica
della batteria, è impostabile su due valori
di corrente di carica massima 2 A o 4 A;
inoltre scollega il carico dalla batteria se
la tensione, a pieno carico, scende sotto
il limite per evitare la scarica profonda
della batteria, che avviene quando ai poli
della stessa si misura una tensione da
0 al 60% di quella nominale; la scarica
profonda riduce drasticamente la vita
della batteria.
Il modulo è dotato anche di un fusibile
che protegge la batteria e cavi di collegamento al modulo da sovracorrenti.
Sono disponibili le seguenti segnalazioni
di allarme:
PS OK: LED verde che indica che l’alimentatore di rete che fornisce potenza
è in funzione e che il carico è alimentato
da questo, mentre la batteria viene tenuta in carica.
LOAD OK: LED giallo, indica che ai
morsetti del CS-UPS è presente potenza
in grado di alimentare il carico.
BATT. OK: LED verde, con l’alimentatore
spento o scollegato indica che la batteria
è collegata e che è carica.
BATT. LOW: LED rosso, indica che la
batteria è scarica.
REVERSE BATTERY: LED rosso, avverte
che la batteria è collegata con polarità
invertita.
Contatto di allarme: è un relé ad
uno scambio 1 A / 24 V; che commuta quando l’alimentazione del carico
passa dall’alimentatore alla batteria. La
segnalazione remota permette di conoscere lo stato del sistema anche nel
caso che l’alimentatore si spenga per
un guasto interno al quadro e segnala
che l’intervento della batteria è dovuto
a guasto locale non immediatamente
visibile all’operatore a differenza di un
black out generale.
Accessorio per caricare
e controllare batterie in
tampone
88
• Collegato ad un alimentatore, fornisce energia al carico e mantiene la
batteria in tampone
• Adatto per batterie Lead-Acid, NiMH, Ni-Cd
• Tensioni di batteria da 12 o 24 V con corrente di carico fino a 5 A
• Alta efficienza e basso consumo
le
nibi o
o
p
s
Di Lugli
da 016
2
63
70
• Dimensioni compatte
NOTE
SCHEMA DI PRINCIPIO
(1) P rogrammabile
VERSIONI
DATI TECNICI DI INGRESSO
Tensione d'ingresso alimentatore
Corrente d'ingresso massima
Consumo in assenza di carico
DATI TECNICI DI USCITA
Tensione del carico
Corrente del carico
Segnali di stato
Comunicazione
DATI TECNICI BATTERIE
Tipo batterie
Tensione nominale batterie
Corrente di carica massima
Range capacità nominale
Tempo di ritardo backup
Protezioni
DATI TECNICI GENERALI
Rendimento
Potenza dissipata
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Cod. XCSU120S
CSU120S
12-24 Vdc (range 10…16 Vdc / 20…29 Vdc)
5A
n.d.
12-24 Vdc (1)
5 A (max. 7 A per 5 s)
Contatto di allarme normale funzionamento (Ready)
Contatto di allarme funzionamento in batterie (Backup)
LED verde DC OK
LED Giallo di carica batteria / Batteria che alimenta il carico
RS485 - ModBus RTU
Lead-Acid, NiMH, Ni-Cd
12 o 24 Vdc (1)
500 mA
1.2 ...10Ah
n.d.
inversione della polarità / sovraccarico / scarica profonda
>90%
< 2W
–20...+60°C
EN60950
EN61000-6-2, EN61000-6-4
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite fissi 2.5 mm²
alluminio
200 g
verticale su guida, distanziare 5 mm dai componenti adiacenti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
45
APPLICAZIONI
XCSU120S è un carica batterie intelligente dotato di microprocessore per determinare l’algoritmo più appropriato di
carica e di monitoraggio dell’efficienza delle batterie. XCSU120S
consente, tramite una fonte DC esterna, di caricare batterie
universale per batterie al NiCd, NiMh e Piombo.
CARATTERISTICHE DEL PRODOTTO:
• Possibilità di selezionare tensione di ingresso, uscita e batteria
a 12 o 24V tra loro indipendenti (il microprocessore adeguerà la tensione al valore richiesto)
• Non è più necessario elevare la tensione dell’alimentatore per
consentire la carica della batteria, con conseguente sopraelevazione anche della tensione di uscita
• Il dispositivo viene fornito con una programmazione di default,
che può esser variata con un semplice collegamento
ModBus, lo stesso collegamento consente di monitorare le
funzioni e di avere un collegamento diretto ad un PLC
• Il software consente di selezionate la capacità ed il tipo di
batteria, quindi il microprocessore sceglierà l’algoritmo di
carica più appropriato e ne verificherà l’efficienza
• Monitoraggio del sistema con possibilità di due allarmi
remoti programmabili tra mancanza rete, presenza batteria,
efficienza batteria, sovratemperatura batteria, sovraccarico
in uscita
• Comando remoto programmabile che consente di scegliere se
disabilitare la carica della batteria, l’uscita, gli allarmi
• Timer di spegnimento programmabile
• Programmazione mediante dip-switch della maggior parte
delle funzioni
Accessorio per caricare
e controllare batterie in
tampone
115
• C ollegato ad un alimentatore, fornisce energia al carico e mantiene la
batteria in tampone
• A datto per batterie Lead-Acid, NiMH, Ni-Cd
• T ensioni di batteria da 12 o 24 V con corrente di carico fino a 10 A
• A lta efficienza e basso consumo
130
• D imensioni compatte
55
NOTE
SCHEMA DI PRINCIPIO
(1) P rogrammabile
VERSIONI
DATI TECNICI DI INGRESSO
Tensione d'ingresso alimentatore
Corrente d'ingresso massima
Consumo in assenza di carico
DATI TECNICI DI USCITA
Tensione del carico
Corrente del carico
Segnali di stato
Comunicazione
DATI TECNICI BATTERIE
Tipo batterie
Tensione nominale batterie
Corrente di carica massima
Range capacità nominale
Tempo di ritardo backup
Protezioni
DATI TECNICI GENERALI
Rendimento
Potenza dissipata
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Cod. XCSU240S
CSU240S
12-24 Vdc (range 10…16 Vdc / 20…29 Vdc)
10 A
n.d.
12-24 Vdc (1)
10 A (max. 15 A per 5 s)
Contatto di allarme normale funzionamento (Ready)
Contatto di allarme funzionamento in batterie (Backup)
LED verde DC OK
LED Giallo di carica batteria / Batteria che alimenta il carico
RS485 - ModBus RTU
Lead-Acid, NiMH, Ni-Cd
12 o 24 Vdc (1)
2A
1.2 … 20Ah
n.d.
inversione della polarità / sovraccarico / scarica profonda
>90%
< 3W
–20...+60°C
EN60950
EN61000-6-2, EN61000-6-4
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite estraibili 2.5 mm² (IN/OUT/BATT) e 0,75 mm² (segnale)
alluminio
300 g
verticale su guida, distanziare 5 mm dai componenti adiacenti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
46
APPLICAZIONI
XCSU240S è un carica batterie intelligente dotato di microprocessore per determinare l’algoritmo più appropriato di
carica e di monitoraggio dell’efficienza delle batterie. XCSU240S
consente, tramite una fonte DC esterna, di caricare batterie al
NiCd, NiMh e Piombo.
CARATTERISTICHE DEL PRODOTTO:
• Possibilità di selezionare tensione di ingresso, uscita e batteria
a 12 o 24V tra loro indipendenti (il microprocessore adeguerà la tensione al valore richiesto)
• Non è più necessario elevare la tensione dell’alimentatore per
consentire la carica della batteria, con conseguente sopraelevazione anche della tensione di uscita
• Il dispositivo viene fornito con una programmazione di default,
che può esser variata con un semplice collegamento
ModBus, lo stesso collegamento consente di monitorare le
funzioni e di avere un collegamento diretto ad un PLC
• Il software consente di selezionate la capacità ed il tipo di
batteria, quindi il microprocessore sceglierà l’algoritmo di
carica più appropriato e ne verificherà l’efficienza
• Monitoraggio del sistema con possibilità di due allarmi
remoti programmabili tra mancanza rete, presenza batteria,
efficienza batteria, sovratemperatura batteria, sovraccarico
in uscita
• Comando remoto programmabile che consente di scegliere se
disabilitare la carica della batteria, l’uscita, gli allarmi
• Timer di spegnimento programmabile
Alimentatore switching con
carica batterie integrato
• Adatto per alimentare carichi e mantenere in carica
una batteria
• Adatto per batterie al piombo
• Consente di alimentare carico e batteria contemporaneamente
• Circuito di protezione della batteria
• Protezione batteria da scarica totale
• LED di segnalazione di stato e relé di allarme
115
130
55
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
(2) Con ingresso alimentato a 100...127 Vdc, impiego a potenza
costante e Ta> 45°C, ridurre la corrente di uscita del 25%
(3) Oltre alla corrente al carico, l'alimentatore eroga circa 0.8 A
per la carica della batteria
(4) Oltre 50°C applicare un derating -0.13 A/°C, max 60°C
VERSIONI
Uscita 12 Vdc 5 A
Uscita 24 Vdc 5 A
DATI TECNICI DI INGRESSO
Tensione d'ingresso nominale
Frequenza
Corrente con lout nominale (Uin 120 / 230 Vac)
Corrente di picco all’accensione
Fattore di potenza
Fusibile interno di protezione
Protezione esterna sulla linea AC
DATI TECNICI DI USCITA
Tensione di uscita con alimentatore funzionante
Tensione di uscita con funzionamento batterie
Corrente nominale permanente
Corrente limite di sovraccarico
Corrente di picco di corto circuito
Regolazione del carico
Ripple ai dati nominali
Tempo di Hold up @ In (Uin 120 / 230 Vac)
Protezione corto circuito / sovraccarico
Segnali di allarme
Corrente di carica max.
DATI TECNICI GENERALI
Rendimento (Uin 120 / 230 Vac)
Potenza dissipata (Uin 120 / 230 Vac)
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
BATT.
Cod. XCSC120B
CSC120B
Cod. XCSC120C
CSC120C
120–230 Vac (range 90…264 Vac / 100…370 Vdc) (2)
47...63 Hz
2.0 A / 1.1 A ± 10%
< 20 A
> 0.6
T 3.15 A sostituibile
magnetotermico: 4 A curva C - fusibili: T 3.15 A
12.5…15.5 Vdc
23…27.5 Vdc
12…14.4 Vdc
24…26.2 Vdc
7 A @ 50°C (3)
5 A @ 50°C (3)
>11 A per >30 s
>8 A per >30 s
>18 A per >50 ms
>12 A per >50 ms
< 1%
< 1%
80 mVpp
80 mVpp
>24 ms / >80 ms
>17 ms / >72 ms
con alimentatore funzionante: hiccup alla corrente limite con ripristino automatico
con alimentatore non funzionante: fusibile elettronico auto resettabile contro corto circuito della batteria
con alimentatore non funzionante: relè a soglia contro la scarica profonda della batteria
LED verde "PSU OK" / contatto di allarme / LED rosso "BATTERY"
0.8 A (adatti per batterie al piombo sigillate fino a 15 Ah)
>81% / >83%
>84% / >86%
25 W / 22 W
22 W / 19 W
–20...+60°C, con derating oltre 50°C / protezione termica (4)
1.5 kVac / 60 s uscita SELV
1.5 kVac / 60 s
0.5 kVac / 60 s
IEC950, EN60950
EN55011, EN61000-6-1
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK 217F
II / 2
IP 20 IEC 529 EN60529
morsetti a vite 2.5 mm² estraibili
alluminio
500 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
–
47
APPLICAZIONI
Accessorio per il collegamento
ridondante di alimentatori
• Adatto per il collegamento di alimentatori non predisposti
• Dimensioni compatte
• Tre tensioni selezionabili 12, 24 e 48 Vdc
• 2 relé di allarme
• LED presenza alimentazione
130
43
85
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
VERSIONI
Cod. XCSBD
CSBD
DATI TECNICI GENERALI
12–24–48 Vdc selezionabili
15 A, max 30 A
12–24–48 Vdc selezionabili
15 A
0.7 V @ 15 A
—
2 contatti NA 2A @ 230 Vac
–20...+50°C
IEC 664-1, DIN VDE
II / 2
IP 00 IEC 529, EN60529
morsetti a vite 2.5 mm² fissi
materiale plastico UL94V-0
120 g
verticale su guida, affiancati
Tensione di ingresso alimentatore
Corrente nominale alimentatore
Tensione nominale del carico
Corrente massima del carico
Caduta di tensione IN/OUT
Protezioni
Segnali di allarme
Temperatura ambiente
Norme di riferimento
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC, PR/DIN/AS, PR/DIN/AL
Schema di collegamento
(A) Alimentatore
(B) CSBD
48
APPLICAZIONI
Questo modulo consente di mettere in
parallelo due alimentatori sprovvisti di
diodo di disaccoppiamento; per mezzo
dei jumper è possibile selezionare la
tensione di lavoro, inoltre ogni canale è
provvisto di un relé e di un diodo LED
il quale permette di avere un segnale di
allarme remoto nel caso un alimentatore
si spenga.
Accessorio per il collegamento
ridondante di alimentatori
• Adatto per il collegamento di alimentatori senza diodi ORing
• Tensioni di carico da 12 a 85 V con correnti fino a 50 A
• Ridondanza elettronica controllata da CPU
• Allarme di guasto e di squilibrio della corrente
• Alta efficienza e basso consumo
• Dimensioni compatte
110
145
40
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
IN1
IN2
A
V
OUT
V
A
V
Bar-graph
System
power supply
Microprocessor
LEDs
Relays
VERSIONI
DATI TECNICI GENERALI
Tensione d'ingresso alimentatore
Corrente d'ingresso massima
Tensione d'ingresso alimentatore
Corrente massima del carico
Caduta di tensione IN/OUT
Protezioni
Segnali di stato
Rendimento
Potenza dissipata
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Cod. XCSR50U
CSR50U
12…85 Vdc
50 A
10,8…85 Vdc
50 A (max. 300 A picco)
0,2 V @ 50 A
inversione della polarità / sovratensione in ingresso
LED verde presenza tensione in ingresso
LED rosso di allarme ridondanza
Contatto di allarme ridondanza (24V/1A)
Barra a LED current share (controllo sbilanciamento)
Contatto di allarme current share (controllo sbilanciamento)
>98% (12 V / 50A)
10 W
–20...+50°C
0.5 kVac / 60 s
0.5 kVac / 60 s
0.5 kVac / 60 s
EN 60950
EN 61000-6-2, EN 61000-6-4
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK
217F
II / 2
IP 20 IEC 529, EN60529
morsetti a vite estraibili 16 mm² (IN/OUT) e 1,5 mm² (segnale)
alluminio
200 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
-
49
OR_OK
SHARE_OK
APPLICAZIONI
CSR50U è un avanzato modulo controllato da microprocessore,
che consente di collegare due alimentatori in ridondanza in
applicazioni in cui è richiesta una superiore affidabilità rispetto
alla tecnologia con diodi ORing di separazione di uscita fino a
oggi impiegata.
CSR50U è dotato di un sensore di misura di corrente su ciascun
ingresso, in grado di rilevare la corrente erogata dai due alimentatori in ridondanza e di dare un allarme in caso lo sbilanciamento
delle corrente erogata. Uno sbilanciamento maggiore del 60%
nell’erogazione di corrente, è sicuro indice di anomalia di uno
degli alimentatori. Rilevarlo e dare un segnale di allarme con
un contatto pulito, consente la manutenzione preventiva e una
maggiore affidabilità del sistema.
Nei sistemi ridondanti in cui lo sbilanciamento di erogazione non
è controllato, non è possibile monitorare la corretta erogazione di
corrente da parte dei due alimentatori, condizione che ammette
che la corrente sia fornita anche da uno solo degli alimentatori,
che è sottoposto a maggiore stress di quello che eroga meno o
che già non eroga corrente il cui contatto di allarme potrebbe
però non attivarsi in alcune condizioni.
CSR50U consente la ridondanza di due alimentatori uguali con
corrente totale di uscita 50A e tensioni comprese tra 12V e 85V.
Grazie alla funzione ORing e isolamento tra i due alimentatori
ottenuta con MOSFET controllati da CPU, La potenza dissipata è
un 1/10 rispetto ai moduli ridondanti con diodi.
Più CSR50U possono essere interconnessi in modo da ottenere
la ridondanza di più di due sistemi.
CSR50U fornisce segnali di stato relativi a:
• guasto o spegnimento di uno dei due alimentatori
• sbilanciamento di corrente maggiore del 60%
MBC2K
Dispositivo frenatura di motori alimentati da un Bus DC
MBC2K è un dispositivo controllato da un microprocessore progettato per la frenatura di motori
alimentati da un Bus DC. Viene è attivato dalla sovratensione generata dal motore quando il suo
azionamento richiede un’operazione di frenatura.
Collegando MBC2K sul DC Bus che alimenta l’azionamento del motore (vedi schema fig.1) il dispositivo
si attiva automaticamente quando la tensione del Bus DC supera la soglia impostata e trasferisce la
potenza generata dal motore alla resistenza di frenatura in cui è dissipata . MBC2K è dotato di protezioni
contro corto circuito, sovraccarico, sovratemperatura al fine di garantire un funzionamento affidabile.
MBC2K può essere collegato a qualsiasi Bus di alimentazione DC con tensione compresa tra 24 e
100Vdc. L'applicazione semplificata è illustrata nello schema a blocchi in Figura 1, mentre la vista
frontale dell'unità con tutti i controlli e funzioni è indicata nella Figura 2. È possibile collegare in parallelo
fino a 4 unità per aumentare la potenza di frenata fino a 8KW picco. MBC2K prevede anche un display
a 7 segmenti e un LED per la visualizzazione istantanea della tensione del Bus DC (precisione +/- 1V)
utile all’utente durante la fase di impostazione e nella visualizzazione dei messaggi di errore.
Setup del MBC2K
L’unita MBC2K deve essere impostata prima del funzionamento.
Il menu è composto da 3 pagine, navigabili premendo il tasto MENU;
i valori visualizzati sono modificabili premendo il tasto SET / RESET.
a) soglia di intervento del freno (VTH)
b) isteresi della soglia di intervento del freno
c) modalità Master / Slave; per scelta dell’uso del modulo singolo (modo Master) o per
collegamento in parallelo fino 4 moduli (1 Master + 3 Slave).
Protezioni attive
Il MBC2K integra protezioni attive per garantire un funzionamento corretto ed affidabile in
condizioni d'impiego normali. Quando rileva un difetto, MBC2K si spegne per evitare che un
flusso di corrente incontrollato attraversi la resistenza di frenatura.
Le condizioni di guasto sono indicate dal LED di allarme che lampeggia continuamente.
Il relè di allarme integrato consente di rilevare lo stato del modulo anche in remoto.
Per aiutare l'utente a comprendere quale evento difettoso si sia verificato, viene visualizzato un
codice di errore sul display a 7 segmenti.
Parallelo fino a 4 unità MBC2K
MBC2K offre la possibilità di collegare fino a 4 unità uguali per aumentare la potenza frenata
a 8kW di picco. Ogni unità è in grado di frenare 2kW di potenza di picco, quindi ogni unità ha
bisogno della sua resistenza di frenatura. Per realizzare questa configurazione, MBC2K è dotato
di un Bus usato per sincronizzare il funzionamento di tutte le unità collegate (max 4 unità). Il
principio di funzionamento si basa su un’unità MBC2K configurata come Master e le altre unità
MBC2K (fino a 3) configurate come Slave.
Il Master misura la tensione del Bus DC e decide quando inserire le resistenze di freno nel
circuito inviando un comando sul Bus di sincronizzazione. Quando le unità Slave collegate al
Bus di sincronizzazione ricevono il comando dall’unità Master, inseriscono la loro resistenza
di frenata nel circuito. Quando MBC2K è configurato in modalità slave, tutti i suoi circuiti di
protezione sono comunque funzionanti.
Figura 1 schema applicativo a blocchi
DC power
supply
24Vdc-100Vdc
DC Motor drive
DC IN
MBC2K
R BRAKE
I Brake
R Brake
<2kW
1. SET / RESET: utilizzato per ripristinare gli errori e per modificare le configurazioni quando si è in
modalità di setup.
2. MENU: usato per entrare in modalità setup e per navigare nelle varie pagine del menù.
3. Connettore Bus di sincronizzazione: si usa per collegare in parallelo fino a 4 unità.
4. Connettore sensore di temp. della resistenza di frenata: è usato per collegare un eventuale
sensore di temperatura della resistenza di frenata (è consigliato il tipo Klixson normalmente chiuso; se
non è utilizzato, cortocircuitare i 2 terminali).
5. Connettore di allarme remoto: un contatto SPDT fornisce il segnale di guasto/anomalia.
6. Connettore Resistenza di frenata: è usato per collegare la resistenza di frenata esterna.
7. Connettore Bus DC: usato per collegare MBC2K al Bus DC di alimentazione 24 …100Vdc.
8. Connettore di protezione di terra (PE): usato per collegare il dispositivo alla terra di protezione.
9. Indicatore delle centinaia: usato per visualizzare i numeri >99; per es. se l’indicatore è acceso e
sul display è visualizzato il valore “03”, la misura è uguale a 103V.
10. Indicatore di frenata: indica che l’unità sta frenando il motore e fornendo corrente a R di
frenatura.
11. Display a 7 segmenti: quando l’unità è in funzione visualizza il valore di tensione del Bus DC
(precisione di +/- 1V ) ; è usato anche per mostrare le voci del menù e i codici di errore.
12. LED “Alarm”: indica la condizione di guasto o errore.
Figura 2 MBC2K - Vista frontale
50
Motor
Controllo per freno motore
• 20 livelli di soglia di attivazione automatica
• Ogni modulo può pilotare una potenza di frenata di 2 Kw
• Possibilità di collegare in parallelo fino a 4 moduli per pilotare una
potenza di frenata di 8 Kw
• Semplice programmazione delle funzioni
• Controllo della temperatura della resistenza di frenata
115
128
39
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro di morsetti e
attacco alla guida.
Block Diagram
Alarm
Synchronization
bus driver and
receiver
DC IN
DC/DC power
supply
VERSIONI
DATI TECNICI DI INGRESSO
Range del Bus DC
Corrente massima di frenata
Tensione di funzionamento in frenata
Isteresi della soglia
Interfaccia utente
Protezioni
Collegamento in parallelo
DATI TECNICI GENERALI
Potenza dissipata
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
R Brake
Sync T sense
Microprocessor
Display and
buttons
Mosfet
driver and
short circuit
protection
Cod. XMBC2K
MBC2K
24…100 Vdc
50 A per 1 s
27…106 V, soglia regolabile in 20 passi
3 V o 6 V selezionabili
2 pulsanti di setup (SET/RESET e MENU)
2 display a 7 segmenti
1 LED indicatore di stato di allarme (generale)
1 SPDT contatto di allarme remoto (generale)
Sotto tensione Bus DC (< 22 Vdc).
Sovratensione Bus DC (> 110 Vdc)
Sovratemperatura resistenza di frenata
(solo se è collegato un sensore di temperatura alla resistenza)
Sovratemperatura interna al modulo (temp. > 90°C)
Resistenza di frenata interrotta o non collegata
Corto circuito (o corrente di frenata > 80 A)
Sovraccarico (o tempo di frenata > 1 s)
Possono essere collegati in parallelo fino a 4 MBC2K sincronizzanti tramite il Bus per ottenere una
potenza di frenata totale di 8kW picco (con 4 resistenze di frenata da 2 kW)
20 W
0...+70°C
—
500 Vac / 60s
—
IEC950, EN60950 per uso SELV fino a 60 Vdc, l'uso a tensioni superiori non è classificabile SELV
EN55011 Class B
I/2
IP 20 IEC 529, EN60529
morsetti a vite 1.5 e 2.5 mm² estraibili
alluminio
200 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
120 g
verticale su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
51
APPLICAZIONI
MBC2K è un dispositivo controllato da
un microprocessore progettato per la
frenatura di motori alimentati da un Bus
DC. Viene è attivato dalla sovratensione generata dal motore quando il suo
azionamento richiede un’operazione di
frenatura.
Collegando MBC2K sul DC Bus che
alimenta l’azionamento del motore (vedi
schema fig.1) il dispositivo si attiva
automaticamente quando la tensione
del Bus DC supera la soglia impostata
e trasferisce la potenza generata dal
motore alla resistenza di frenatura in cui
è dissipata. MBC2K è dotato di protezioni contro corto circuito, sovraccarico,
sovratemperatura al fine di garantire
un funzionamento affidabile. MBC2K
può essere collegato a qualsiasi Bus di
alimentazione DC con tensione compresa tra 24 e 100Vdc. L'applicazione
semplificata è illustrata nello schema
a blocchi in Figura 1, mentre la vista
frontale dell'unità con tutti i controlli
e funzioni è indicata nella Figura 2. È
possibile collegare in parallelo fino a 4
unità per aumentare la potenza di frenata fino a 8KW picco. MBC2K prevede
anche un display a 7 segmenti e un
LED per la visualizzazione istantanea
della tensione del Bus DC (precisione
+/- 1V) utile all’utente durante la fase di
impostazione e nella visualizzazione dei
messaggi di errore.
Protezione da sovracorrente
elettronica regolabile
da 1...10 A / 24 Vdc
Secondo la nuova EN60204-1 è obbligatorio proteggere da sovracorrente i cavi delle linee SELV-PELV.
La norma richiede che le protezioni da sovracorrente sulla 24 Vdc intervengano tagliando il guasto prima
che la 24 Vdc di controllo e comando cada sotto 21.6 V, togliendo alimentazione ai controlli impedendo
l’attuazione delle funzioni di emergenza e sicurezza.
Per la EN 60204-1 e la EN 61131-1 e -2, la protezione da sovracorrente su linee SELV- PELV deve
essere in grado di sezionare i corti entro 10 ms e sovracorrenti pericolose entro 5 s. L’uso di alimentatori
con alta capacità di sovracorrente in uscita e di protezioni precise e veloci facilita il taglio dei guasti prima
che la 24 V cada sotto 21.6 V lasciando i controlli senza alimentazione.
figura 1
Fusibili e magnetotermici inseriti su linee 24 Vdc hanno caratteristiche I / t di intervento non adatte a
tagliare i guasti con la rapidità e la precisione richieste, inoltre i fusibili potrebbero essere sostituiti con
tipi diversi alterando il comportamento della protezione e la sicurezza del sistema
Il corretto coordinamento del circuito in cui è inserita la protezione da sovracorrente deve considerare
la R totale della linea : R connessioni + R cavi + R protezione + R residua del carico guasto. Il valore
di R totale deve sempre ammettere che nel circuito possa circolare la corrente di sicuro scatto della
protezione, e si deve evitare di sottodimensionare la protezione per evitare scatti intempestivi dovuti aI di
spunto del carico, o di sovradimensionarla allungandone t di intervento.
L’intero circuito costituito da alimentatore, protezione da sovracorrente, cavi e collegamenti, deve essere
progettato per consentire il sicuro taglio di sovracorrenti entro 5 s prima che la 24 Vdc cada sotto
21.6 Vdc. Questa condizione può essere soddisfatta impiegando alimentatori Cabur serie CSF e CSG,
dimensionati per erogare alta sovracorrente di uscita (>+50% di I nom. per >5 s) e protezioni elettroniche
da sovracorrente CEP System dotate di precisione e rapidità molto superiori a magnetotermici e fusibili
il cui t di scatto è indipendente da T ambiente e riarmabili con comando locale o remoto.
Caratteristiche delle protezioni
I mgt hanno due differenti curve di intervento: Termico e Magnetico. Il relè magnetico scatta solo in caso
di corto con curve I / t diverse; il relé termici hanno tutti la stessa curva di intervento indipendentemente
dalla curva del mgt e in sovraccarico si comportano come si vede in fig.2: correnti di sovraccarico 1.13
x In sono tagliate in >1h con, e sovracorrenti > 1.45 x In, lo scatto si ha in alcuni minuti.
Il sezionamento di correnti di corto è attuato del relè magnetico il cui t di scatto va da 0.01 a 0.1 sec., si
ha con correnti molto alte che l’alimentatore usato potrebbe non essere in grado di erogare: un mgt C5
usato in DC ha > 70 A di sicuro scatto, corrente che solo alimentatori con I nom. molto superiore, es. da
40 A, sono in grado di erogare (e non tutti) ma non erogabile da alimentatori da 10A.
Usando mgt come protezioni da sovracorrente, se l’alimentatore impiegato ha I di sovraccarico 1,2 volte
la sua l nom., il sezionamento avverrà dopo 20…60 min., mentre con corrente 2,5 volte superiore l
nom. scatterà tra 25 sec. e 2 min. in funzione di Tamb., tempi troppo lunghi per assicurare la stabilità
della 24 V, a protezione dei cavi e la selettività delle protezioni. In caso di guasto finché la protezione
non scatta, l’alimentatore rimane in sovraccarico maggiore di In x 1.5 x 5 s e la 24 V cade sotto 21.6 V
lasciando le funzioni normali e soprattutto le funzioni di sicurezza prive di alimentazione.
figura 3
Selettività delle protezioni
In caso di sovraccarico o corto, solo il circuito guasto viene sezionato dalla sua protezione senza
ripercussioni sull’alimentazione degli altri carichi. Questa funzione si ottiene con alimentatori con alta
capacità di sovracorrente e protezioni rapide e precise.
CEP system – il sistema intelligente per il controllo della corrente
CEP “riconosce” la sovracorrente alla soglia più bassa e precisa possibile e seziona il circuito guasto nel
tempo più rapido possibile. Per la massima flessibilità di impiego, il sistema CEP permette di impostare
10 correnti di scatto da 1 A a 10 A in passi da 1 A e 3 curve di intervento “Rapido – Normale – Ritardato”
(vedi fig. 3).
Lo stato della protezione è segnalato da due leds e un’uscita a transistor di allarme remoto, il carico
può essere attivato / disattivato dal tasto sul frontale (fig. 5) o da comando remoto da PLC. La possibilità
di comandare separatamente i singoli canali è utile in fase di installazione, poiché i vari componenti
possono essere singolarmente attivati e provati e, nel caso di grandi impianti, si può usare il comando
remoto per attivare gradualmente i vari carichi evitando molti sovraccarichi contemporanei all’avviamento
del sistema. Ulteriore sicurezza è data dalla possibilità di sezionamento manuale del carico, per cui anche
in caso di comando di riamo delle protezioni da remoto il carico resterà inattivo evitando condizioni di
pericolo.
52
figura 4
figura 5
Protezione da sovracorrente
elettronica regolabile
da 1...10 A / 24 Vdc
• Programmabile da 1 A a 10 A a passi da 1 A
• 3 curve di intervento programmabili
• Possibilità di comando ON/OFF remoto o locale
• LED di stato verde ON / rosso OFF e segnalazione remota
• Contatto a slitta per sezionamento manuale del carico
• Sportellino frontale piombabile per proteggere la
programmazione
115
116
8
E258138
NOTE
SCHEMA DI PRINCIPIO
1) sportellino piombabile
2) programmazione della
corrente
3) cartellino identificativo
4) programmazione della
curva di intervento
5) ripristino del fusibile
Le misure comprendono l’ingombro e dell’attacco alla guida.
(1) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(2) Il comando remoto avviene tramite impulsi a 24 Vdc. La
durata degli impulsi dovrà essere: ON = impulso > 1 s /
OFF = impulso > 100 ms e < 800 ms
(3) Le 3 curve di intervento standard sono illustrate nei grafici;
la versione CEP-D3 dispone anche di curva programmabile
via software.
VERSIONI
Con indicazione del sovraccarico
Con indicazione dello stato (ON/OFF/ sovraccarico)
Con bus di campo
Cod. XCEPD1
CEP-D1
DATI TECNICI DI INGRESSO
Cod. XCEPD2
CEP-D2 (1)
Cod. XCEPD3
CEP-D3 (1)
24 Vdc (range 18…32 Vdc)
10 A dc max.
40 A dc tramite barra di distribuzione CEP-RCC
elettronica interna contro inversione di polarità
impulso 24 Vdc esterno
impulso 24 Vdc esterno
e via software (2)
Tensione nominale
Corrente nominale
Corrente max. del sistema
Protezione
Comando remoto ON/OFF
DATI TECNICI DI USCITA
24 Vdc (caduta di tensione <170 mV @ Un / In)
1...10 A dc programmabile con passi da 1 A
lenta, media e veloce
lenta, media, veloce e custom
programmabile via software (3)
10.000 μF
LED verde: fisso = ok, lampeggiante = Iout al 90% della nominale, LED rosso: fisso = uscita spenta
manualmente, lampeggio lento = sovracorrente, lampeggio veloce = errore
transistor per segnalazione del transistor per segnalazione dello transistor con tipo di segnalaziosovraccarico
ne programmabile
stato (ON/OFF)
Tensione nominale
Corrente min. / max.
Curve di intervento preimpostate
Capacità max. collegabile in uscita
Indicazioni di stato
Segnali di stato
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento Ingresso/Uscita
Grado di protezione
Norme di riferimento
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
CEP-BCR e CEP-BCB
CEP-MTW
–25...+60°C, derating Imax. 8 A oltre 40°C
3 kVac / 60 s uscita SELV
IP 20 IEC 529, EN60529
EN60950-1, EN61131-1, EN61131-2, EN60898, EN60947-4-1, EN50081
morsetti a molla 0.25...2.5 mm² fissi
PA 6.6 (UL94V-0, NFF I2, F2)
120 g
verticale o orizzontale su guida, affiancati, si consiglia l'utilizzo di blocchetti terminali
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Kit di alimentazione (terminale + chiusura)
Barra di distribuzione
Copertura isolante per barra di distribuzione
Ponte a pettine
rosso
blu
Cartellino di identificazione
CEP-SS
CEP-RCC
CEP-RCP
CEP-BCR
CEP-BCB
CEP-MTW
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
(cod. XCEPSS)
(cod. XCEPRCC)
(cod. XCEPRCP)
(cod. XCEPBCR)
(8 poli)
(cod. XCEPBCB)
(8 poli)
(cod. XCEPMTW)
(tabella con 50 cartellini)
➀
➁
53
CEP-SS
Curve di intervento:
1) veloce
2) media
3) lenta
➂
Queste tabelle consentono solo di selezionare rapidamente gli articoli, verificare successivamente se tutti i dati tecnici del prodotto, rispondono alle esigenze richieste.
Filtri trifase 400-480 Vac senza neutro
Attenuazione in dB di modo comune (L / PE)
Corrente
0.15
MHz
0.5
MHz
1
MHz
5
MHz
10 MHz
Attenuazione in dB di modo differenziale (L / L)
30 MHz
0.15
MHz
0.5
MHz
1
MHz
5
MHz
10 MHz
30 MHz
Codice
Pagina
7A
20
60
60
60
50
35
25
60
65
60
55
40
XF07TDVST2
55
16 A
15
50
55
60
50
35
25
55
60
60
55
40
XF16TDVST2
55
30 A
15
50
55
60
50
35
25
55
60
60
55
40
XF30TDVST2
55
42 A
55
70
70
45
35
20
45
45
45
45
45
30
XF42TDVST2
55
55 A
15
55
55
55
50
35
25
55
60
60
50
40
XF55TDVST2
55
75 A
15
55
55
55
50
30
20
50
50
50
55
40
XF75TDVST2
55
100 A
35
50
45
25
15
7
30
35
35
35
30
7
XF100TDVST2
55
150 A
20
30
40
45
40
30
30
40
40
45
40
25
XF150TDS84C
56
180 A
20
30
40
45
40
30
30
40
40
45
40
25
XF180TDS84C
56
200 A
55
60
55
30
20
–
45
30
25
10
10
5
XF200TDDS84C
57
300 A
30
30
23
10
8
5
35
30
25
14
10
5
XF300TDSS84C
58
400 A
30
30
20
10
5
2
30
30
20
10
8
2
XF400TDSS84C
58
Codice
Pagina
Filtri trifase 400-480 Vac con neutro
Attenuazione in dB di modo comune (L / PE)
Attenuazione in dB di modo differenziale (L / L)
Corrente
0.15
MHz
0.5
MHz
1
MHz
5
MHz
10 MHz
30 MHz
0.15
MHz
0.5
MHz
1
MHz
5
MHz
10 MHz
30 MHz
10 A
10
20
20
20
30
25
10
20
25
25
30
30
XF10TYG9
60
16 A
25
50
50
50
45
30
35
55
60
60
40
30
XF16TYT8
59
20 A
10
15
20
35
40
25
10
15
20
20
25
20
XF20TYS9
60
25 A
25
50
50
50
45
30
35
55
60
60
40
30
XF25TYT8
59
36 A
25
50
50
50
40
25
30
50
55
50
40
30
XF36TYT8
59
50 A
25
45
45
40
40
25
30
50
50
40
40
30
XF50TYT8
59
100 A
10
20
25
30
30
20
30
40
40
35
35
25
XF100TYT8
59
Codice
Pagina
Filtri monofase 120-250 Vac singola cella
Attenuazione in dB di modo comune (L / PE)
Attenuazione in dB di modo differenziale (L / L)
Corrente
0.15
MHz
0.5
MHz
1
MHz
5
MHz
10 MHz
30 MHz
3A
20
30
35
45
50
6A
15
20
25
40
45
12 A
10
20
22
35
16 A
10
18
20
35
20 A
10
18
20
30 A
10
25
30
0.15
MHz
0.5
MHz
1
MHz
5
MHz
10 MHz
30 MHz
45
7
35
50
45
45
45
XF03DKBG5B
61
45
10
20
45
45
50
45
XF06DKBG5B
61
45
40
10
20
40
45
45
45
XF12DKBG5B
61
45
30
10
18
40
40
40
35
XF16DKCG5B
61
30
35
35
10
12
35
35
40
40
XF20DKCG5B
61
45
50
35
12
40
50
50
50
45
XF30DKCS5B
61
Codice
Pagina
Filtri monofase 120-250 Vac doppia cella
Attenuazione in dB di modo comune (L / PE)
Corrente
0.15
MHz
0.5
MHz
1
MHz
5
MHz
10 MHz
3A
45
60
60
55
Attenuazione in dB di modo differenziale (L / L)
30 MHz
0.15
MHz
0.5
MHz
1
MHz
5
MHz
10 MHz
30 MHz
45
45
12
45
45
45
45
45
XF03DPCG5C
62
6A
30
50
60
55
50
35
8
45
45
45
45
45
XF06DPCG5C
62
12 A
15
25
35
55
55
35
12
40
40
35
35
40
XF12DPCG5C
62
16 A
20
35
45
60
50
35
12
40
40
45
45
50
XF16DPCG5C
62
20 A
15
40
45
50
50
40
12
45
45
45
35
50
XF20DPCG5C
62
30 A
10
30
35
55
45
30
18
45
50
40
40
40
XF30DPGS5C
62
54
Filtro trifase senza neutro
serie TDV
C
• Modelli da 7 a 130 A
• Elevata attenuazione da 150 kHz a 30 MHz
• Elevata attenuazione anche su cavi lunghi
• Minima superficie occupata sul pannello
.
B
A
NOTE
SCHEMA DI PRINCIPIO
Le dimensioni e gli schemi sono indicativi, per maggiori dettagli
vedere le schede tecniche di prodotto.
(1) La presenza dei condensatori tra fase e neutro, impone che
le prove di isolamento siano effettuate in DC in accordo con
EN60950.
(2) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità
L1
L1’
L
L2
L2’
LINE
L3
L3’
Cx1
VERSIONI
Codice
XF07TDVST2
XF16TDVST2
XF30TDVST2
XF42TDVST2
XF55TDVST2
XF75TDVST2
XF100TDVST2
(2)
(2)
(2)
(2)
(2)
(2)
(2)
DATI TECNICI GENERALI
Tensione nominale
Corrente nominale
Frequenza
Corrente di fuga a 480 Vac 60 Hz
Temperatura ambiente
Isolamento L/L
Isolamento L/PE
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
F 07 TDV ST2
F 16 TDV ST2
F 30 TDV ST2
F 42 TDV ST2
F 55 TDV ST2
F 75 TDV ST2
F 100 TDV ST2
0.15
MHz
20
15
15
55
15
15
35
0.5
MHz
60
50
50
70
55
55
50
1
MHz
60
55
55
70
55
55
45
PE
R2
Peso
(kg)
C
72
72
87
87
92
137
150
480 Vac ± 10%
vedi tabella versioni
50…60 Hz
30 mA
–25...+85°C
1.45 KVdc / 60 s
(1)
2.25 KVdc / 60 s
(1)
—
IP 20 IEC 529, EN60529
morsetti a vite fissi
metallico
vedi tabella versioni
a pannello tramite viti di fissaggio
Attenuazione in dB di modo comune (L / PE)
Sigla
Cy
Dimensioni
B
192
252
272
312
252
272
270
A
42
47
52
52
87
92
90
R1
Cx2
PE
Corrente nominale
Sigla
7A
F 07 TDV ST2
16 A
F 16 TDV ST2
30 A
F 30 TDV ST2
42 A
F 42 TDV ST2
55 A
F 55 TDV ST2
75 A
F 75 TDV ST2
100 A
F 100 TDV ST2
LOAD
L
5
MHz
60
60
60
45
55
55
25
Attenuazione in dB di modo differenziale (L / L)
10 MHz
30 MHz
50
50
50
35
50
50
15
35
35
35
20
35
30
7
0.15
MHz
25
25
25
45
25
20
30
55
0.5
MHz
60
55
55
45
55
50
35
1
MHz
65
60
60
45
60
50
35
5
MHz
60
60
60
45
60
50
35
10 MHz
30 MHz
55
55
55
45
50
55
30
40
40
40
30
40
40
7
Filtro trifase senza neutro
serie TDS
• Modelli da 150 a 180 A
• Elevata attenuazione da 150 kHz a 30 MHz
• Elevata attenuazione anche su cavi lunghi
PRELIMINARE
C
B
A
NOTE
SCHEMA DI PRINCIPIO
Le dimensioni e gli schemi sono indicativi, per maggiori dettagli
vedere le schede tecniche di prodotto.
(1) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(2) La presenza dei condensatori tra fase e neutro, impone che
le prove di isolamento siano effettuate in DC in accordo con
EN60950.
L1
VERSIONI
Corrente nominale
Sigla
150 A
F 150 TDS 84C
180 A
F 180 TDS 84C
Codice
XF150TDS84C (1)
XF180TDS84C (1)
DATI TECNICI GENERALI
Tensione nominale
Corrente nominale
Frequenza
Corrente di fuga a 480 Vac 60 Hz
Temperatura ambiente
Isolamento linea/linea
Isolamento linea/PE
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
A
202
202
L1’
L2
L2’
LINE
LOAD
L3
L3’
PE
PE
Dimensioni
B
390
390
C
122
122
480 Vac ± 10%
vedi tabella versioni
50…60 Hz
500 mA
–25...+85°C
1 KVdc / 60 s (2)
1 KVdc / 60 s (150A) – 2.25 KVdc / 60 s (180A) (2)
—
IP 20 IEC 529, EN60529
a bullone
metallico
vedi tabella versioni
a pannello tramite viti di fissaggio
56
Peso
(kg)
Filtro trifase senza neutro
serie TDDS
C
• Elevata attenuazione da 150 kHz a 30 MHz
• Elevata attenuazione anche su cavi lunghi
B
A
NOTE
SCHEMA DI PRINCIPIO
Le dimensioni e gli schemi sono indicativi, per maggiori dettagli
vedere le schede tecniche di prodotto.
(1) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(2) La presenza dei condensatori tra fase e neutro, impone che
le prove di isolamento siano effettuate in DC in accordo con
EN60950.
L1
L1’
L2
L2’
LINE
LOAD
L3
L3’
PE
PE
VERSIONI
Corrente nominale
Sigla
Codice
200 A
F 200 TDDS 84C XF200TDDS84C (1)
Dimensioni
B
477
A
240
DATI TECNICI GENERALI
Tensione nominale
Corrente nominale
Frequenza
Corrente di fuga a 480 Vac 60 Hz
Temperatura ambiente
Isolamento linea/linea
Isolamento linea/PE
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
480 Vac ± 10%
200 A
50…60 Hz
500 mA
–25...+85°C
1 KVdc / 60 s
(2)
1.8 KVdc / 60 s
(2)
—
IP 20 IEC 529, EN60529
a bullone
metallico
vedi tabella versioni
a pannello tramite viti di fissaggio
Attenuazione in dB di modo comune (L / PE)
Sigla
F 200 TDDS 84C
0.15
MHz
55
0.5
MHz
60
1
MHz
55
Peso
(kg)
C
140
5
MHz
30
Attenuazione in dB di modo differenziale (L / L)
10 MHz
30 MHz
20
/
0.15
MHz
45
57
0.5
MHz
30
1
MHz
25
5
MHz
10
10 MHz
30 MHz
10
5
Filtro trifase senza neutro
serie TDSS
• Modelli da 300 a 600 A
• Elevata attenuazione da 150 kHz a 30 MHz
• Elevata attenuazione anche su cavi lunghi
PRELIMINARE
C
B
A
NOTE
SCHEMA DI PRINCIPIO
Le dimensioni e gli schemi sono indicativi, per maggiori dettagli
vedere le schede tecniche di prodotto.
(1) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(2) La presenza dei condensatori tra fase e neutro, impone che
le prove di isolamento siano effettuate in DC in accordo con
EN60950.
VERSIONI
Corrente nominale
Sigla
Codice
300 A
F 300 TDSS 84C XF300TDSS84C (1)
400 A
F 400 TDSS 84C XF400TDSS84C (1)
DATI TECNICI GENERALI
Tensione nominale
Corrente nominale
Frequenza
Corrente di fuga a 480 Vac 60 Hz
Temperatura ambiente
Isolamento linea/linea
Isolamento linea/PE
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
A
242
242
L1
L1’
L2
LINE
L2’
LOAD
L3
L3’
Dimensioni
B
525
525
C
142
142
480 Vac ± 10%
vedi tabella versioni
50…60 Hz
1000 mA
–25...+85°C
0.6 KVdc / 60 s
(2)
1 KVdc / 60 s
(2)
—
IP 20 IEC 529, EN60529
a spina piatta
metallico
vedi tabella versioni
a pannello tramite viti di fissaggio
58
Peso
(kg)
Filtro trifase con neutro
serie TYT
• Modelli da 16 a 100 A
• Elevata attenuazione da 150 kHz a 30 MHz
• Elevata attenuazione anche su cavi lunghi
C
B
A
NOTE
SCHEMA DI PRINCIPIO
Le dimensioni e gli schemi sono indicativi, per maggiori dettagli
vedere le schede tecniche di prodotto.
(1) La presenza dei condensatori tra fase e neutro, impone che
le prove di isolamento siano effettuate in DC in accordo con
EN60950.
(2) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
L1'
L1
L
L2
L2'
LINE
LOAD
L
L3'
L3
Cx
R
L
C x1
N
L4'
Cy
Cy
PE
PE
VERSIONI
Corrente nominale
16 A
25 A
36 A
50 A
100 A
Sigla
F 16 TYT8
F 25 TYT8
F 36 TYT8
F 50 TYT8
F 100 TYT8
Codice
XF16TYT8
XF25TYT8
XF36TYT8
XF50TYT8
XF100TYT8
(2)
(2)
(2)
(2)
(2)
Dimensioni
B
191.5
191.5
191.5
194
252
A
107
107
107
124
162
DATI TECNICI GENERALI
Tensione nominale
Corrente nominale
Frequenza
Corrente di fuga a 480 Vac 60 Hz
Temperatura ambiente
Isolamento linea/linea
Isolamento linea/PE
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
440 Vac ± 10%
vedi tabella versioni
50...60Hz
3 mA
–25...+85°C
1.45 KVdc / 60 s
(1)
2.25 KVdc / 60 s
(1)
—
IP 20 IEC 529, EN60529
morsetti a vite fissi
metallico
vedi tabella versioni
a pannello tramite viti di fissaggio
Attenuazione in dB di modo comune (L / PE)
Sigla
F 16 TYT8
F 25 TYT8
F 36 TYT8
F 50 TYT8
F 100 TYT8
0.15
MHz
25
25
25
25
10
0.5
MHz
50
50
50
45
20
1
MHz
50
50
50
45
25
Peso
(kg)
C
82
82
82
104
132
5
MHz
50
50
50
40
30
Attenuazione in dB di modo differenziale (L / L)
10 MHz
30 MHz
45
45
40
40
30
30
30
25
25
20
0.15
MHz
35
35
30
30
30
59
0.5
MHz
55
55
50
50
40
1
MHz
60
60
55
50
40
5
MHz
60
60
50
40
35
10 MHz
30 MHz
40
40
40
40
35
30
30
30
30
25
Filtro trifase compatto con
neutro serie TY
• Modelli da 10 a 20 A
• Elevata attenuazione da 150 kHz a 30 MHz
• Elevata attenuazione anche su cavi lunghi
• Ottimo rapporto qualità/prezzo/prestazioni
C
B
A
NOTE
SCHEMA DI PRINCIPIO
Le dimensioni e gli schemi sono indicativi, per maggiori dettagli
vedere le schede tecniche di prodotto.
(1) La presenza dei condensatori tra fase e neutro, impone che
le prove di isolamento siano effettuate in DC in accordo con
EN60950.
(2) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
L1
L1’
L
L2’
L2
LINE
LOAD
L
L3
L3’
Cx
Cx
Cx
L
N
N
Cy
PE
VERSIONI
Corrente nominale
10 A
20 A
Sigla
F 10 TYG9
F 20 TYS9
Codice
XF10TYG9 (2)
XF20TYS9 (2)
Dimensioni
B
85
97
A
50
50
DATI TECNICI GENERALI
Tensione nominale
Corrente nominale
Frequenza
Corrente di fuga a 480 Vac 60 Hz
Temperatura ambiente
Isolamento linea/linea
Isolamento linea/PE
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
440 Vac ± 10%
vedi tabella versioni
50...60Hz
0.5 mA
–25...+85°C
1.45 KVdc / 60 s
(1)
2.25 KVdc / 60 s
(1)
—
IP 20 IEC 529, EN60529
a spina piatta (10 A) e a vite (20 A)
metallico
vedi tabella versioni
a pannello tramite viti di fissaggio
Attenuazione in dB di modo comune (L / PE)
Sigla
F 10T YG9
F 20 TYS9
0.15
MHz
10
10
0.5
MHz
20
15
1
MHz
20
20
Peso
(kg)
C
44
44
5
MHz
20
20
Attenuazione in dB di modo differenziale (L / L)
10 MHz
30 MHz
30
25
25
20
0.15
MHz
10
10
60
0.5
MHz
20
15
1
MHz
25
20
5
MHz
25
20
10 MHz
30 MHz
30
25
30
20
Filtro monofase
singola cella serie DK
• Modelli da 3 a 30 A
• Elevata attenuazione da 150 kHz a 30 MHz
• Elevata attenuazione anche su cavi lunghi
• Minima superficie occupata sul pannello
C
B
A
NOTE
SCHEMA DI PRINCIPIO
Le dimensioni e gli schemi sono indicativi, per maggiori dettagli
vedere le schede tecniche di prodotto.
(1) 0.25 mA @ 115 Vac e 0.45 mA @ 250 Vac per modelli da 3…20
A - 1 mA @ 115 Vac e 2 mA @ 250 Vac per modello da 30 A.
(2) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(3) A spina piatta per modelli da 3…20 A - a bullone per
modello da 30 A.
(4) La presenza dei condensatori tra fase e neutro, impone che
le prove di isolamento siano effettuate in DC in accordo con
EN60950.
L
LINE
Sigla
F 03 DK BG5B
F 06 DK BG5B
F 12 DK BG5B
F 16 DK CG5B
F 20 DK CG5B
F 30 DK CS5B
Codice
XF03DKBG5B
XF06DKBG5B
XF12DKBG5B
XF16DKCG5B
XF20DKCG5B
XF30DKCS5B
(2)
(2)
(2)
(2)
(2)
(2)
F
F
F
F
F
F
03
06
12
16
20
30
DK
DK
DK
DK
DK
DK
BG5B
BG5B
BG5B
CG5B
CG5B
CS5B
1
MHz
35
25
22
20
20
30
LOAD
N'
Dimensioni
B
34
34
34
71.5
84.8
114
A
64.5
64.5
64.5
45.5
51.8
56.5
Peso
(kg)
C
30
30
30
30
30
46.4
115–250 Vac ± 10%
vedi tabella versioni
50…60 Hz
0.25…1 mA / 0.45…2 mA
(1)
–25...+85°C
1.45 KVdc / 60 s
(4)
2.25 KVdc / 60 s
(4)
—
IP 20 IEC 529, EN60529
a spina piatta (da 3 a 20 A) / a bullone (30 A)
metallico
vedi tabella versioni
a pannello tramite viti di fissaggio
Attenuazione in dB di modo comune (L / PE)
0.5
MHz
30
20
20
18
18
25
Cy
PE
DATI TECNICI GENERALI
0.15
MHz
20
15
10
10
10
10
L
Cx
N
Tensione nominale
Corrente nominale
Frequenza
Corrente di fuga a 480 Vac 60 Hz
Temperatura ambiente
Isolamento linea/linea
Isolamento linea/PE
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
Sigla
L'
Cx
Cy
VERSIONI
Corrente nominale
3A
6A
12 A
16 A
20 A
30 A
R
5
MHz
45
40
35
35
30
45
(3)
Attenuazione in dB di modo differenziale (L / L)
10 MHz
30 MHz
50
45
45
45
35
50
45
45
40
30
35
35
0.15
MHz
7
10
10
10
10
12
61
0.5
MHz
35
20
20
18
12
40
1
MHz
50
45
40
40
35
50
5
MHz
45
45
45
40
35
50
10 MHz
30 MHz
45
50
45
40
40
50
45
45
45
35
40
45
Filtro monofase
doppia cella serie DP
• Modelli da 3 a 30 A
• Elevata attenuazione da 150 kHz a 30 MHz
• Elevata attenuazione anche su cavi lunghi
• Minima superficie occupata sul pannello
C
B
A
NOTE
SCHEMA DI PRINCIPIO
Le dimensioni e gli schemi sono indicativi, per maggiori dettagli
vedere le schede tecniche di prodotto.
(1) 0.25 mA @ 115 Vac e 0.45 mA @ 250 Vac per modelli da 3…20
A - 1 mA @ 115 Vac e 2 mA @ 250 Vac per modello da 30 A.
(2) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
(3) A spina piatta per modelli da 3…20 A - a bullone per
modello da 30 A.
(4) La presenza dei condensatori tra fase e neutro, impone che
le prove di isolamento siano effettuate in DC in accordo con
EN60950.
L
L'
C1
LINE
Sigla
F 03 DP CG5C
F 06 DP CG5C
F 12 DP CG5C
F 16 DP CG5C
F 20 DP CG5C
F 30 DP GS5C
Codice
XF03DPCG5C
XF06DPCG5C
XF12DPCG5C
XF16DPCG5C
XF20DPCG5C
XF30DPGS5C
(2)
(2)
(2)
(2)
(2)
(2)
Dimensioni
B
75
143
75
F
F
F
F
F
F
03
06
12
16
20
30
DP
DP
DP
DP
DP
DP
CG5C
CG5C
CG5C
CG5C
CG5C
GS5C
1
MHz
60
60
35
45
45
35
N'
Peso
(kg)
C
52
51.3
52
56.5
46.4
115–250 Vac ± 10%
vedi tabella versioni
50…60 Hz
0.25…1 mA / 0.45…2 mA
(1)
–25...+85°C
1.45 KVdc / 60 s
(4)
2.25 KVdc / 60 s
(4)
—
IP 20 IEC 529, EN60529
a spina piatta (da 3 a 20 A) / a bullone (30 A)
metallico
vedi tabella versioni
a pannello tramite viti di fissaggio
Attenuazione in dB di modo comune (L / PE)
0.5
MHz
60
50
25
35
40
30
5
MHz
55
55
55
60
50
55
LOAD
L2
PE
A
84.8
152.9
84.8
DATI TECNICI GENERALI
0.15
MHz
45
30
15
20
15
10
C3
PE
Tensione nominale
Corrente nominale
Frequenza
Corrente di fuga a 480 Vac 60 Hz
Temperatura ambiente
Isolamento linea/linea
Isolamento linea/PE
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
Sigla
R
C3
N
VERSIONI
Corrente nominale
3A
6A
12 A
16 A
20 A
30 A
L1
C2
(3)
Attenuazione in dB di modo differenziale (L / L)
10 MHz
30 MHz
45
50
55
50
50
45
45
35
35
35
40
30
0.15
MHz
12
8
12
12
12
18
62
0.5
MHz
45
45
40
40
45
45
1
MHz
45
45
40
40
45
50
5
MHz
45
45
35
45
40
40
10 MHz
30 MHz
45
45
35
45
35
40
45
45
40
50
50
40
Applicazioni dei convertitori analogici
e della separazione galvanica
C
onvertono segnali elettrici generati da sensori di misura di grandezze fisiche quali: temperatura (termocoppie e termoresistenze PT100), frequenza (proximity, contatti, fotocellule),
corrente (TA, sensori Hall), resistenza (potenziometri), tensione, pressione, livello ecc..., in segnali elettrici standardizzati, adattandoli agli ingressi / uscite di PLC, DCS e PC industriali (controllo), oppure convertono un segnale analogico dato in uno diverso, adattandolo agli ingressi
/ uscite del controllo, o consentono la trasmissione a distanza del segnale priva di disturbi per
mezzo della separazione galvanica (fig.1).
ADATTAMENTO DEL SEGNALE
fig. 1
Adattamento tra segnale di uscita di sensori e segnale di ingresso dei controlli
grandezza fisica misurata
uscita sensore
ingresso convertitore
uscita convertitore
Temperatura
0 – 60 mV
±60 mV
0–5V ±5 V
Frequenza
0 – 100 mV
±100 mV
0 – 10 V ±10 V
Corrente
0 – 500 mV
±500 mV
0 – 20 mA ±20 mA
Resistenza
0 – 1 V
±1 V
4 – 20 mA
0 – 5 V
±5 V
0 – 10 V
±10 V
0 – 5 mA ±5 mA
0 – 10 mA ±10 mA
0 – 20 mA
±20 mA
Tensione
Pressione
Normalmente uno tra i segnali
indicati nella colonna accanto
Misura di livello
0 – 20 mA
Trasmissione a distanza del segnale
I segnali in tensione arrivano max. a 10-20 m di distanza, oltre perdono affidabilità e diventano
molto sensibili ai disturbi indotti e di terra, per questo motivo, per trasmettere a distanze oltre
i 20 m, un segnale in tensione, è necessario convertirlo in un segnale in corrente e separato
galvanicamente (fig.2)
I segnali in corrente superano 300 m di distanza di trasmissione e sono meno sensibili ai
disturbi indotti. Per trasmettere a distanza un segnale in corrente è necessaria la separazione
galvanica.
➀ Amplificatore di ingresso
➁ Optoisolatore
➂ Adattatore di segnale
➃ Amplificatore di uscita
➄ Convertitore DC/DC
SCHEMA A BLOCCHI DI UN AMPLIFICATORE CON SEPARAZIONE GALVANICA
fig. 2
63
Separazione galvanica del segnale
(isolamento del segnale):
• isola e separa elettricamente il circuito del sensore, dal circuito del controllo e dal circuito di alimentazione; quindi ogni circuito lavora riferito al
proprio potenziale zero che, essendo isolato dagli altri circuiti, non può
essere alterato dalle differenze di potenziale sempre presenti tra riferimenti di terra diversi (fig.3)
TERMOCOPPIA NON ISOLATA E DIFFERENTI POTENZIALI DI TERRA
fig. 3
• isola e separa i diversi potenziali di terra tra alimentazione, controllo e
sensori / attuatori.
• consente la trasmissione del segnale senza errori o disturbi e con maggiore affidabilità
• più alto è l’isolamento (in kV), maggiore è la sicurezza di trasmissione in
presenza di potenziali di terra, disturbi elettromagnetici, transienti (fulminazioni, scariche, ecc...) (fig 4)
CIRCUITI DI TERRA E DIFFERENZA DI POTENZIALE
fig. 4
La separazione galvanica è necessaria quando:
• la distanza tra controllo e sensore/attuatore è maggiore di 20 m
• i riferimenti di terra o di massa sono diversi
• i potenziali di terra sono elevati, o possono esserlo in caso di scariche o
correnti disperse a terra
• sono presenti disturbi elettromagnetici
• i cavi di segnale sono cablati in condotti con cavi di potenza (fig. 5)
DISTURBI
fig. 5
Collegamento dei convertitori analogici in serie e in parallelo
• Per ottenere la ridondanza di un segnale o semplicemente per duplicarlo, è possibile collegare l’ingresso di più convertitori ad un unico
sensore.
• In caso di segnali in corrente, l’ingresso dei convertitori andrà collegato
in serie (fig. 6).
I
I
CONVERTITORI IN SERIE
fig. 6
• In caso di segnali in tensione, l’ingresso dei convertitori andrà collegato
in parallelo (fig. 7)
U
U
CONVERTITORI IN PARALLELO
fig. 7
64
Queste tabelle consentono solo di selezionare rapidamente gli articoli, verificare successivamente se tutti i dati tecnici del prodotto, rispondono alle esigenze richieste.
Convertitore e separatori di segnali analogici
Uscita
Isolamento
Alimentazione
Note
Sigla
Codice
Pagina
0...60 / 0...100 / 0...500 mV
±60 / ±100 / ±500 mV
0...1 / 0...2 / 0...5 / 0...10 V
±1 / ±2 / ±5 / ±10 V
0...5 / 0...10 / 0...20 / 4...20 mA
±5 / ±10 / ±20 mA
Ingresso
0...5 / 0...10 / ±5 / ±10 V
0...20 / 4...20 / ±20 mA
3 Vie
24 Vdc
(1) (4)
CAPIPO3
XCAPIPO3
67
0...60 / 0...100 / 0...300 / 0...500 mV
0...1 / 0...10 / 0...20 / 2...20 V
0...5 / 0...10 / 0...20 / 4...20 / ±5 / ±20 mA
0...10 V
0...20 / 4...20 mA
3 Vie
24 Vac/dc
(1) (4)
CWUAA 6-0516
X756516
68
0...10 V
0...20 / 4...20 mA
0...10 V
0...20 / 4...20 mA
3 Vie
24 Vac/dc
(1) (4)
CWNAA 7-0539
X756539
69
0...10 V
0...10 V
3 Vie
24 Vac/dc
(2) (4)
CWAA 6-0530
X756530
70
0...10 V
0...20 mA
3 Vie
24 Vac/dc
(2) (4)
CWAA 6-0531
X756531
70
0...10 V
4...20 mA
3 Vie
24 Vac/dc
(2) (4)
CWAA 6-0532
X756532
70
0...20 mA
0...10 V
3 Vie
24 Vac/dc
(2) (4)
CWAA 6-0533
X756533
71
0...20 mA
0...20 mA
3 Vie
24 Vac/dc
(2) (4)
CWAA 6-0534
X756534
71
0...20 mA
4...20 mA
3 Vie
24 Vac/dc
(2) (4)
CWAA 6-0535
X756535
71
4...20 mA
0...10 V
3 Vie
24 Vac/dc
(2) (4)
CWAA 6-0536
X756536
72
4...20 mA
0...20 mA
3 Vie
24 Vac/dc
(2) (4)
CWAA 6-0537
X756537
72
4...20 mA
4...20 mA
3 Vie
24 Vac/dc
(2) (4)
CWAA 6-0538
X756538
72
0...20 / 4...20 mA
0...20 / 4...20 mA
2 Vie
—
(4)
CWPAA 7-0526
X756526
73
0...20 / 4...20 mA
0...20 / 4...20 mA
2 Vie
—
(3) (4)
CWPAA 7-0527
X756527
73
-30...+30 V / -50...+50 mA / -5...+5 A
2 soglie (contatti NA)
3 Vie
24 Vdc
(6) (7)
LCONALSFDT
X756360
74
(4) isolamento a due vie 1.5 kVac / 60 s (ingresso / uscita) o a tre vie 1.5 kVac / 60 s
(ingresso / uscita / alimentazione)
(5) isolamento a tre vie 4 kVac / 60 s (ingresso / uscita / alimentazione)
(6) segnali di ingresso ed uscita programmabili mediante dip-switch e software
(7) isolamento a tre vie 2.5 kVac / 60 s (ingresso / uscita / alimentazione)
Note
(1) segnali di ingresso ed uscita programmabili mediante dip-switch
(2) segnali di ingresso ed uscita fissi (non tarabili),versione non gestita a magazzino ma
realizzata su richiesta, per informazioni contattare i nostri uffici commerciali
(3) versione a due canali
Convertitori corrente
Isolamento
Alimentazione
Note
Sigla
Codice
Pagina
0…50 A ac
Ingresso
soglia regolabile 1…30 A
Uscita
2 Vie
24 Vdc
(3) (4)
CCIS-2
XCCIS2
79
0…1 A ac/dc
0...10 V
0...20 / 4...20 mA
3 Vie
24 Vdc
(2)
WAA 7-0540
X756540
80
0…5 A ac/dc
0...10 V
0...20 / 4...20 mA
3 Vie
24 Vdc
(2)
WAA 7-0541
X756541
80
0…10 A ac/dc
0...10 V
0...20 / 4...20 mA
3 Vie
24 Vdc
(2)
WAA 7-0542
X756542
80
Note
(1) versione con segnali singoli di ingresso ed uscita
(2) versione con tre segnali di uscita selezionabili
(3) versione con uscita a soglia open collector
(4) versione con uscita a soglia con relé ad 1 scambio
Convertitori programmabili frequenza / analogico
Ingresso
0…28.8 kHz (21 scale)
Uscita
0...10 V
0...20 / 4...20 mA
Isolamento
Alimentazione
Note
Sigla
Codice
Pagina
2 Vie
24 Vac/dc
(1)
CWNFA 6-0524
X756524
82
65
Queste tabelle consentono solo di selezionare rapidamente gli articoli, verificare successivamente se tutti i dati tecnici del prodotto, rispondono alle esigenze richieste.
Alimentazione ausiliaria per sensori e potenziometri
Ingresso
24 Vdc
Uscita
Isolamento
10 Vdc
Alimentazione
Note
2 Vie
Sigla
Codice
Pagina
CWCV 7-6184
X766184
83
Invertitore di segnali NPN e PNP
Sigla
Codice
Pagina
NPN (17…30 Vdc)
Ingresso
PNP
Uscita
Isolamento
Alimentazione
Note
CI-NPN/PNP
XNPNPNP
84
PNP (17…30 Vdc)
NPN
CI-NPN/PNP
XNPNPNP
84
Convertitori per sensori di temperatura
Tipo di sensore
Ingresso
Uscita
Isolamento
Alimentazione
Note
Sigla
Codice
Pagina
PT100 e PT1000
(2, 3, 4 fili), Termocoppie B,
C, E, J, K, N, R, S, T,
Potenziometri 0-600 kOhm
Programmabile
-200...+2400°C (-328...+4352°F)
in funzione del tipo di sensore
0...10 V / -10...+10 V
0...20 mA / 4...+20 mA
3 vie
24 Vdc
(1) (2)
LCONTADFDT
X756340
75
PT100 e PT1000
(2, 3, 4 fili), Termocoppie B,
C, E, J, K, N, R, S, T,
Potenziometri 0-600 kOhm
Programmabile
-200...+2400°C (-328...+4352°F)
in funzione del tipo di sensore
2 soglie
(contatti NA)
3 vie
24 Vdc
(2)
LCONTLSFDT
X756370
76
PT100 3 fili
(RTD)
-50…+50°C (-58…+122°F)
-50…+100°C (-58…+212°F)
-50…+150°C (-58…+302°F)
0…+100°C (+32…+212°F)
0…+150°C (+32…+302°F)
0…+200°C (+32…+392°F)
0…+300°C (+32…+572°F)
0…+400°C (+32…+752°F)
0...10 V
0...20 / 4...20 mA
3 Vie
24 Vac/dc
(2)
CWPT 6-0816
X756816
77
Termocoppie
J (FeCuNi) e
K (NiCrNi)
-50…+200°C (-58…+392°F)
-50…+350°C (-58 …+662°F)
0…+200°C (+32…+392°F)
0…+400°C (+32…+752°F)
0…+600°C (+32…+1112°F)
0…+800°C (+32…+1472°F)
0…+1000°C (+32…+1832°F)
0…+1200°C (+32…+2192°F)
0...10 V
0...20 / 4...20 mA
3 Vie
24 Vac/dc
(2)
CWTH 6-0844
X756844
78
Note
(1) segnali di ingresso ed uscita programmabili mediante software
(2) segnali di ingresso ed uscita programmabili mediante dip-switch
66
Convertitore programmabile
di segnali analogici
• 19 scale di ingresso
• 7 scale di uscita
• 1 contatto di allarme
• Isolamento Ingresso/Uscita >3 kVac
• Alimentazione ausiliaria per sensori loop powered
• Ingresso per potenziometro
NOTE
108
22.5
119
SCHEMA DI PRINCIPIO
Le misure di profondità comprendono l’ingombro
dei morsetti e dell’attacco alla guida.
(1) I moduli a stock sono programmati e tarati con
ingresso 0...10 V e uscita 0...10 V. Sono fornibili
su richiesta moduli programmati e tarati per tutte
le altre configurazioni possibili.
VERSIONI
Standard
DATI TECNICI DI INGRESSO
Segnale di ingresso (1)
Impendenza tensione/ corrente
Tensione di ingresso max.
Corrente di ingresso max.
DATI TECNICI DI USCITA
Segnale di uscita (1)
Carico uscita tensione/corrente
Tensione di uscita max.
Corrente di uscita max.
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
I max. tensioni ausiliarie
Errore di guadagno
Errore di offset
Errore di linearità
Regolazione zero / span adj
Frequenza di conversione
Tempo di salita
Banda passante
Ritardo di fase
Isolamento Ingresso/Uscita/alimentazione
Isolamento tensione permanente
Norme di riferimento
Categoria di sovratensione / grado di inquinamento
Temperatura ambiente
∆T
Grado di protezione
Norme EMC
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
bianco
blu
Cod. XCAPIPO3
CAPIPO3
19 scale configurabili (vedere tab. 1)
1 MΩ / 50 Ω
15 V
30 mA
7 scale configurabili (vedere tab. 2)
≥ 10 kΩ / ≤ 500 Ω
12 V
25 mA
15...36 Vdc
100 mA max. @ 24 Vdc
10 Vdc 5 mA / 24 Vdc 30 mA
< 0.1% FS
< 0.05 % FS
< 0.1% FS
± 10% FS / ± 10% FS
400Hz...1kHz in funzione del fondo scala
150 mV / µs
1 kHz @ -6 dB
< 10 µs
> 3 kVac / 60 s
800 Vac max.
IEC 664-1, DIN VDE0110.1
III / 2
-10... +65°C
5°C
IP 20 IEC 529, EN60529
EN 50081-2 , EN 50082-2
morsetti a vite 2.5 mm2 estraibili
Poliammide UL94V-0
150 g
verticali su guide, distanziare 5 mm dai componenti adiacenti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
—
—
67
STADIO DI INGRESSO
Il modulo può gestire ingressi unipolari e bipolari
scegliendo tra le scale (vedi Tab. 1):
• 0…60 mV
± 60 mV
• 0…100 mV
± 100 mV
• 0…500 mV
± 500 mV
• 0…1 V
±1V
• 0…5 V
±5V
• 0…10 V
± 10 V
• 0…5 mA
± 5 mA
• 0…10 mA
± 10 mA
• 0…20 mA
± 20 mA
• 4…20 mA
Lo stadio di ingresso mette a disposizione due alimentazioni (10V e 24V) per sensori remoti. È possibile eccitare potenziometri e alimentare direttamente sensori loop
4…20 mA a due fili.
Esempio di collegamento:
sensore
a 2 fili
sensore
a 3 fili
potenziometro
≥ 1 kΩ
STADIO DI USCITA
Il modulo fornisce in uscita segnali unipolari e bipolari con
le seguenti scale (vedi Tab. 2):
• 0…5 V
±5V
• 0…10 V
± 10 V
• 0…20 mA
± 20 mA
• 4…20 mA
Convertitori programmabili
di segnali analogici
79
• Separazione galvanica a tre vie
• 14 range di ingresso configurabili
• 3 range di uscita configurabili
• Programmazione semplificata
• Disponibile versione con alimentazione 24-240 Vac/dc
17.5
NOTE
Le misure di profondità comprendono l’ingombro dei
morsetti e dell’attacco alla guida.
(1) impostabile mediante un commutatore rotativo
(2) impostabile mediante un commutatore a dip-switch
(3) range 16.8…30 Vdc / 19.2…28.8 Vac
(4) range 16.8…264 Vdc / 19.2…264 Vac
(5) 3 vie, IN/OUT/alimentazione
(6) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
VERSIONI
DATI TECNICI DI INGRESSO
Segnale d’ingresso (1)
Resistenza di ingresso
DATI TECNICI DI USCITA
Segnale di uscita (2)
Carico applicabile
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Precisione
Frequenza di conversione
Coefficiente di temperatura
Isolamento
Norme EMC
Norme di riferimento
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
(16 poli, 16 A)
bianco
blu
84
SCHEMA DI PRINCIPIO
Alimentazione
24 Vac/dc
APPLICAZIONI
Cod. X756516
CWUAA 6-0516
0...60 / 0...100 / 0...300 / 0…500 mV
0…1 / 0…10 / 0…20 / 2…20 V
0…5 / 0…10 / 0…20 / 4…20 / ±5 / ±20 mA
330 kΩ con ingresso in tensione;
100 Ω con ingresso in corrente
0…10 V
0…20 / 4…20 mA
>1 kΩ con uscita in tensione
<400 Ω con uscita in corrente
24 Vac/dc (3)
≤ 35 mA ± 10% @ 24 Vdc
0.1% @ 23°C FS
< 30 Hz
0.02% / K FS
1.5 kVac / 60 s (5)
EN 50081-2, EN 50082-2
IEC 664-1, DIN VDE
III / 2
IP 20 IEC 529, EN60529
-25…+60°C
morsetti a vite 2.5 mm² fissi
Noryl UL94V-0
65 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
—
—
68
Converte e isola galvanicamente i
principali segnali analogici standardizzati; è configurabile in ingresso
in 14 range di segnale ed in uscita
nei tre segnali standardizzati più
usati. La configurazione si ottiene
impostando i dip-switch sulla parte
laterale.
Questo modulo offre molte combinazioni di segnali in/out, consentendo un notevole risparmio di costi, di
tempo e di spazio nei magazzini e
nella gestione dei ricambi.
La separazione galvanica a tre
vie assicura totale isolamento tra
ingresso, uscita e alimentazione
che insieme all’auto calibrazione dei
segnali assicura una eccellente precisione senza necessità di tarature.
Se sono necessari più canali di
uscita per un’unica fonte di segnale,
è possibile utilizzare più convertitori
collegando gli ingressi del segnale
in parallelo nel caso di segnali in
tensione, o in serie nel caso di
segnali in corrente.
Convertitori programmabili
di segnali analogici
• Isolamento Ingresso/Uscita/alimentazione 1.5 kV a 3 vie
• 3 range di ingresso configurabili
• 3 range di uscita configurabili
• Programmazione semplificata, autocalibrante
• Disponibile versione con alimentazione 24-240 Vac/dc
90
6.2
92.5
NOTE
SCHEMA DI PRINCIPIO
Le misure di profondità comprendono l’ingombro dei
morsetti e dell’attacco alla guida.
(1) range 16.8…30 Vdc / 19.2…28.8 Vac
(2) range 16.8…264 Vdc / 19.2…264 Vac
(3) 3 vie, IN/OUT/alimentazione
Alimentazione
24 Vac/dc
VERSIONI
DATI TECNICI DI INGRESSO
Segnale d’ingresso
Resistenza di ingresso
DATI TECNICI DI USCITA
Segnale di uscita
Carico applicabile
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Precisione
Frequenza di conversione
Coefficiente di temperatura
Isolamento
Norme EMC
Norme di riferimento
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
(16 poli, 16 A)
bianco
blu
APPLICAZIONI
Cod. X756539
CWNAA-7-0539
0…10 V
0…20 / 4…20 mA
330 kΩ con ingresso in tensione
100 Ω con ingresso in corrente
0…10 V
0…20 / 4…20 mA
>1 kΩ con uscita in tensione
<400 Ω con uscita in corrente
24 Vac/dc (1)
≤ 35 mA ± 10% @ 24 Vdc
0.1% @ 23°C FS
< 30 Hz
0.02% / K FS
1.5 kVac / 60 s (3)
EN 61000-6-2, EN 61000-6-4
IEC 664-1, DIN VDE
III / 2
IP 20 IEC 529, EN60529
-25…+60°C
morsetti a vite 2.5 mm² fissi
Noryl UL94V-0
40 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
CWBK 7-0802 cod. X766802
—
CWBK 7-0803 cod. X766803
—
CWBK 7-0804 cod. X766804
—
69
Convertono e isolano galvanicamente i principali segnali analogici standard; sono configurabili in
ingresso in 3 range di segnale ed
in uscita nei 3 segnali standard più
usati. La configurazione si ottiene
impostando i dip-switch sulla parte
laterale. Questi moduli, programmabili nelle combinazioni più usate
di segnali, consentono un notevole
risparmio costi rispetto alla versione più complessa con 14 range. Se
sono necessari più canali di uscita
per un’unica fonte di segnale, è
possibile utilizzare più convertitori
collegando gli ingressi del segnale
in parallelo (con segnali in tensione)
o in serie (con segnali in corrente).
Convertitori
di segnali analogici
90
• Isolamento Ingresso/Uscita/alimentazione 1.5 kV a 3 vie
• Taratura fissa
• Dimensioni compatte, spessore 6.2 mm
92.5
6.2
NOTE
SCHEMA DI PRINCIPIO
Le misure di profondità comprendono l’ingombro dei
morsetti e dell’attacco alla guida.
(1) range 16.8…30 Vdc / 19.2…28.8 Vac
(2) 3 vie, IN/OUT/alimentazione
Alimentazione
24 Vac/dc
VERSIONI
IN: 0...10 V / OUT: 0...10 V
IN: 0...10 V / OUT: 0...20 mA
IN: 0...10 V / OUT: 4...20 mA
DATI TECNICI DI INGRESSO
Segnale d’ingresso
Resistenza di ingresso
DATI TECNICI DI USCITA
Segnale di uscita
Carico applicabile
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Precisione
Frequenza di conversione
Coefficiente di temperatura
Isolamento
Norme EMC
Norme di riferimento
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
(16 poli, 16 A)
bianco
blu
Cod. X756530
CWAA 7-0530
Cod. X756531
CWAA 7-0531
Cod. X756532
CWAA 7-0532
0…10 V
330 kΩ
0…10 V
330 kΩ
0…10 V
330 kΩ
0...10 V
>1 kΩ
0...20 mA
<400 Ω
4...20 mA
<400 Ω
24 Vac/dc (1)
24 Vac/dc (1)
24 Vac/dc (1)
≤ 13 mA ± 10%
≤ 13 mA ± 10%
≤ 13 mA ± 10%
0.1% @ 23°C FS
0.1% @ 23°C FS
0.1% @ 23°C FS
< 30 Hz
< 30 Hz
< 30 Hz
0.02% / K FS
0.02% / K FS
0.02% / K FS
1.5 kVac / 60 s (2)
1.5 kVac / 60 s (2)
1.5 kVac / 60 s (2)
EN 61000-6-2, EN 61000-6-4 EN 61000-6-2, EN 61000-6-4 EN 61000-6-2, EN 61000-6-4
IEC 664-1, DIN VDE
IEC 664-1, DIN VDE
IEC 664-1, DIN VDE
III / 2
III / 2
III / 2
IP 20 IEC 529, EN60529
IP 20 IEC 529, EN60529
IP 20 IEC 529, EN60529
-25…+60°C
-25…+60°C
-25…+60°C
morsetti a vite 2.5 mm² fissi
morsetti a vite 2.5 mm² fissi
morsetti a vite 2.5 mm² fissi
PPE
PPE
PPE
40 g
40 g
40 g
verticali su guida, affiancati
verticali su guida, affiancati
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
CWBK 7-0802 cod. X766802
CWBK 7-0803 cod. X766803
CWBK 7-0804 cod. X766804
70
APPLICAZIONI
Convertono ed isolano galvanicamente i principali segnali analogici in un segnale proporzionale;
ogni modello è progettato per la
conversione di un singolo segnale
analogico, con grande riduzione di
componenti e di costi che ne fa la
soluzione adatta a grandi impianti
e applicazioni dove sono usati molti
segnali dello stesso tipo, dove i
moduli programmabili aumenterebbero i costi. Sono dotati di
separazione galvanica a tre vie tra
ingresso, uscita ed alimentazione.
Se sono necessari più canali di
uscita per un’unica fonte di segnale,
è possibile utilizzare più convertitori
collegando gli ingressi del segnale
in parallelo (con segnali in tensione)
o in serie (con segnali in corrente).
Convertitori
di segnali analogici
90
• Isolamento Ingresso/Uscita/alimentazione 1.5 kV a 3 vie
• Taratura fissa
• Dimensioni compatte, spessore 6.2 mm
6.2
NOTE
92.5
SCHEMA DI PRINCIPIO
Le misure di profondità comprendono l’ingombro dei
morsetti e dell’attacco alla guida.
(1) range 16.8…30 Vdc / 19.2…28.8 Vac
(2) 3 vie, IN/OUT/alimentazione
(3) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
Alimentazione
24 Vac/dc
VERSIONI
IN: 0...20 mA / OUT: 0...10 V
IN: 0...20 mA / OUT: 0...20 mA
IN: 0...20 mA / OUT: 4...20 mA
DATI TECNICI DI INGRESSO
Segnale d’ingresso
Resistenza di ingresso
DATI TECNICI DI USCITA
Segnale di uscita
Carico applicabile
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Precisione
Frequenza di conversione
Coefficiente di temperatura
Isolamento
Norme EMC
Norme di riferimento
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
(16 poli, 16 A)
bianco
blu
Cod. X756533
CWAA 7-0533 (3)
Cod. X756534
CWAA 7-0534 (3)
Cod. X756535
CWAA 7-0535 (3)
0...20 mA
100 Ω
0...20 mA
100 Ω
0...20 mA
100 Ω
0...10 V
>1 kΩ
0...20 mA
<400 Ω
4...20 mA
<400 Ω
24 Vac/dc (1)
24 Vac/dc (1)
24 Vac/dc (1)
≤ 13 mA ± 10%
≤ 13 mA ± 10%
≤ 13 mA ± 10%
0.1% @ 23°C FS
0.1% @ 23°C FS
0.1% @ 23°C FS
< 30 Hz
< 30 Hz
< 30 Hz
0.02% / K FS
0.02% / K FS
0.02% / K FS
1.5 kVac / 60 s (2)
1.5 kVac / 60 s (2)
1.5 kVac / 60 s (2)
EN 61000-6-2, EN 61000-6-4 EN 61000-6-2, EN 61000-6-4 EN 61000-6-2, EN 61000-6-4
IEC 664-1, DIN VDE
IEC 664-1, DIN VDE
IEC 664-1, DIN VDE
III / 2
III / 2
III / 2
IP 20 IEC 529, EN60529
IP 20 IEC 529, EN60529
IP 20 IEC 529, EN60529
-25…+60°C
-25…+60°C
-25…+60°C
morsetti a vite 2.5 mm² fissi
morsetti a vite 2.5 mm² fissi
morsetti a vite 2.5 mm² fissi
PPE
PPE
PPE
40 g
40 g
40 g
verticali su guida, affiancati
verticali su guida, affiancati
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
CWBK 7-0802 cod. X766802
CWBK 7-0803 cod. X766803
CWBK 7-0804 cod. X766804
71
APPLICAZIONI
Convertono ed isolano galvanicamente i principali segnali analogici in un segnale proporzionale;
ogni modello è progettato per la
conversione di un singolo segnale
analogico, con grande riduzione di
componenti e di costi che ne fa la
soluzione adatta a grandi impianti
e applicazioni dove sono usati molti
segnali dello stesso tipo, dove i
moduli programmabili aumenterebbero i costi. Sono dotati di
separazione galvanica a tre vie tra
ingresso, uscita ed alimentazione.
Se sono necessari più canali di
uscita per un’unica fonte di segnale,
è possibile utilizzare più convertitori
collegando gli ingressi del segnale
in parallelo (con segnali in tensione)
o in serie (con segnali in corrente).
Convertitori
di segnali analogici
90
• Isolamento Ingresso/Uscita/alimentazione 1.5 kV a 3 vie
• Taratura fissa
• Dimensioni compatte, spessore 6.2 mm
92.5
6.2
NOTE
SCHEMA DI PRINCIPIO
Le misure di profondità comprendono l’ingombro dei
morsetti e dell’attacco alla guida.
(1) range 16.8…30 Vdc / 19.2…28.8 Vac
(2) 3 vie, IN/OUT/alimentazione
(3) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
Alimentazione
24 Vac/dc
VERSIONI
IN: 4...20 mA / OUT: 0...10 V
IN: 4...20 mA / OUT: 0...20 mA
IN: 4...20 mA / OUT: 4...20 mA
DATI TECNICI DI INGRESSO
Segnale d’ingresso
Resistenza di ingresso
DATI TECNICI DI USCITA
Segnale di uscita
Carico applicabile
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Precisione
Frequenza di conversione
Coefficiente di temperatura
Isolamento
Norme EMC
Norme di riferimento
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
(16 poli, 16 A)
bianco
blu
Cod. X756536
CWAA 7-0536
Cod. X756537
CWAA 7-0537 (3)
Cod. X756538
CWAA 7-0538
4...20 mA
100 Ω
4...20 mA
100 Ω
4...20 mA
100 Ω
0...10 V
>1 kΩ
0...20 mA
<400 Ω
4...20 mA
<400 Ω
24 Vac/dc (1)
24 Vac/dc (1)
24 Vac/dc (1)
≤ 13 mA ± 10%
≤ 13 mA ± 10%
≤ 13 mA ± 10%
0.1% @ 23°C FS
0.1% @ 23°C FS
0.1% @ 23°C FS
< 30 Hz
< 30 Hz
< 30 Hz
0.02% / K FS
0.02% / K FS
0.02% / K FS
1.5 kVac / 60 s (2)
1.5 kVac / 60 s (2)
1.5 kVac / 60 s (2)
EN 61000-6-2, EN 61000-6-4 EN 61000-6-2, EN 61000-6-4 EN 61000-6-2, EN 61000-6-4
IEC 664-1, DIN VDE
IEC 664-1, DIN VDE
IEC 664-1, DIN VDE
III / 2
III / 2
III / 2
IP 20 IEC 529, EN60529
IP 20 IEC 529, EN60529
IP 20 IEC 529, EN60529
-25…+60°C
-25…+60°C
-25…+60°C
morsetti a vite 2.5 mm² fissi
morsetti a vite 2.5 mm² fissi
morsetti a vite 2.5 mm² fissi
PPE
PPE
PPE
40 g
40 g
40 g
verticali su guida, affiancati
verticali su guida, affiancati
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
CWBK 7-0802 cod. X766802
CWBK 7-0803 cod. X766803
CWBK 7-0804 cod. X766804
72
APPLICAZIONI
Convertono ed isolano galvanicamente i principali segnali analogici in un segnale proporzionale;
ogni modello è progettato per la
conversione di un singolo segnale
analogico, con grande riduzione di
componenti e di costi che ne fa la
soluzione adatta a grandi impianti
e applicazioni dove sono usati molti
segnali dello stesso tipo, dove i
moduli programmabili aumenterebbero i costi. Sono dotati di
separazione galvanica a tre vie tra
ingresso, uscita ed alimentazione.
Se sono necessari più canali di
uscita per un’unica fonte di segnale,
è possibile utilizzare più convertitori
collegando gli ingressi del segnale
in parallelo (con segnali in tensione)
o in serie (con segnali in corrente).
Separatori galvanici passivi
• Non necessitano di alimentazione
• Adatti a sensori a loop di corrente (loop powered)
• Isolamento Ingresso/Uscita 500 V a 2 vie
• Versioni a uno e due canali
• Dimensioni compatte, spessore 6.2 mm
90
6.2
115,5
6.2
NOTE
Le misure di profondità comprendono l’ingombro dei morsetti e
dell’attacco alla guida.
(1) La tensione di ingresso deve avere un valore superiore a quello
risultante dalla formula, dove per Rb si intende la resistenza del carico
applicato (vedere figura 1), per una maggiore facilità riportiamo il
grafico della tensione minima in ingresso in funzione della variazione
del carico applicati in uscita (vedere figura 2), solo questo valore è in
grado di assicurare la massima corrente di 20 mA in uscita
(2) 2 vie, IN/OUT
(3) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
VERSIONI
Singolo canale
Doppio canale
DATI TECNICI DI INGRESSO
Segnale d’ingresso
Corrente di ingresso
Tensione di ingresso (1)
Resistenza di ingresso
DATI TECNICI DI USCITA
Segnale di uscita
Carico applicabile
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Precisione
Tempo di salita (10..90%)
Frequenza di conversione
Coefficiente di temperatura
Isolamento
Norme EMC
Norme di riferimento
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
(16 poli, 16 A)
bianco
blu
fig. 1
90
115,5
SCHEMA DI PRINCIPIO
4
3
5
2
Cod. X756526
CWPAA 7-0526
Cod. X756527
CWPAA 7-0527 (3)
1 canale 0…20 mA, 4…20 mA
—
2.7 + (20 mA x Rb)
100 Ω
2 canali 0…20 mA, 4…20 mA
—
2.7 + (20 mA x Rb)
100 Ω
1 canale 0…20 / 4…20 mA, (max 21 mA)
<400 Ω con uscita in corrente
2 canali 0…20 / 4…20 mA, (max 21 mA)
<400 Ω con uscita in corrente
—
12 mA
0.1 FS (23°C)
10 ms
30 Hz @ 3 dB
0.02% FS
1.5 kVac / 60 s (2)
EN 61000-6-2, EN 61000-6-4
IED 664-1, DIN VDE
III / 2
IP 20 IEC 529 EN60529
-25…+60°C
morsetti a vite 1.5 mm2 fissi
Luranyl
35 g
verticali su guida, affiancati
—
12 mA
0.1 FS (23°C)
10 ms
30 Hz @ 3 dB
0.02% FS
1.5 kVac / 60 s (2)
EN 61000-6-2, EN 61000-6-4
IED 664-1, DIN VDE
III / 2
IP 20 IEC 529 EN60529
-25…+60°C
morsetti a vite 1.5 mm2 fissi
Luranyl
35 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
CWBK 7-0802 cod. X766802
CWBK 7-0803 cod. X766803
CWBK 7-0804 cod. X766804
fig. 2
73
APPLICAZIONI
Gli isolatori galvanici passivi sono
adatti a separare i segnali generati
da sensori di tipo attivo (cioè alimentati), detti anche a loop di corrente o loop powered. Il carico ad
essi applicato deve avere resistenza
inferiore a 400 Ω a 20 mA, valore
che deve comprendere anche la
resistenza dei conduttori.
La tensione di ingresso fornita deve
avere un valore maggiore di 2.7 V
rispetto a quella di uscita (vedere
nota 1).
Quando queste condizioni di impiego sono soddisfatte, i convertitori
passivi consentono di ridurre i costi
di cablaggio dei cavi di alimentazione ed evitano l’impiego di alimentatori esterni; non sono adatti
in caso di lunghi cablaggi per la
connessione in quanto essi possono
influire pesantemente sul livello del
segnale di uscita.
Convertitore programmabile
analogico/soglia
90
• Separazione galvanica a tre vie
• Range di ingresso configurabili via dip switch e software
FDT/DTM
• Soglie di uscita configurabili via software FDT/DTM
• Programmazione semplificata
115,5
6.2
Kit di programmazione X756894
NOTE
SCHEMA DI PRINCIPIO
Serial interface
La misura di profondità comprende l'ingombro dell'attacco
alla guida.
(1)V ersione non gestita a magazzino ma realizzata su
richiesta, contattare i nostri uffici commerciali per la
disponibilità
(3) 2 vie, IN/OUT
VERSIONI
Con morsetti a vite (standard)
Con morsetti a molla
Kit di programmazione
DATI TECNICI DI INGRESSO
Segnale d'ingresso (1)
Resistenza di ingresso
Zero / Spam
DATI TECNICI DI USCITA
Regolazione della soglia
Tipo di contatto
Tensione e corrente max. commutabili
Segnali di stato
Modo operativo
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Precisione
Elaborazione dati
Errore di linearità
Coefficiente di temperatura
Tempo di risposta
Isolamento
Norme EMC
Norme di riferimento
Categoria di sovratensione / Grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
(16 poli, 16 A)
bianco
blu
LED
IN:
+
+
+
_
5 U
6 I
7 I
8
Cod. X756360
LCONALS (1)
-30…+30 V
330 kΩ
4+
_
3 2+
_ Pwr
1
+V
5
4
+
+ mA
6
3
_
OUT: I, U
+A
- GND
Cod. X756894
(1)
LCONZBUSB (1)
-50…+50 mA
30 Ω
regolabili via software FDT/DTM
programmabile via software FDT/DTM
2 contatti NA (relè a stato solido)
30 Vdc / 100 mA
2 LED gialli
valore limite, finestra, tendenza, inversione e memoria
24 Vdc (16.8…30 Vdc)
18 mA ± 10% @ 24 Vdc
0.1% FS
24 Bit
< 100 ppm FS
<100 ppm/°C
1...500 ms (regolabile, default 30 ms)
2.5 kVac / 60 s (3)
EN 50081-2, EN 50082-2
IEC 664-1, DIN VDE
III / 2
IP20
-40…+70°C
morsetti a vite 1.5 mm2, fissi
Noryl UL94V-0
600 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
CWBK 7-0802 cod. X766802
CWBK 7-0803 cod. X766803
CWBK 7-0804 cod. X766804
74
-5…+5 A
10 mΩ
7
8
+
2
1
Power
DC 24 V
_
APPLICAZIONI
CWTPR 7-0360 è un convertitore
“universale” per una vasta gamma
di segnali analogici, può essere
utilizzato con i più diffusi modelli
di sensori analogici in commercio.
Sia i range di ingresso che le soglie
di uscita possono essere modificate
con l’ausilio di un software FDT/
DTM e di una interfaccia USB.
I contatti normalmente aperti delle
due soglie di uscita sono gestiti da
due relè a stato solido.
Convertitore programmabile
temperatura / analogico
• Per sensori PT100, PT1000, termocoppie, potenziometri
• Isolamento Ingresso/Uscita 2.5 kV a 3 vie
• 145 range di ingresso selezionabili con dip-switch e
personalizzabili via software FDT/DTM
• 5 range di uscita selezionabili con dip-switch e personalizzabili
via software FDT/DTM
• Dimensioni compatte, spessore 6.2 mm
90
115,5
6.2
Kit di programmazione X756894
NOTE
Le misure di profondità comprendono l’ingombro
dei morsetti e dell’attacco alla guida.
(1)Versione non gestita a magazzino ma
realizzata su richiesta, contattare i nostri uffici
commerciali per la disponibilità
(2)II range della temperature di ingresso, e dei
segnali di uscita, possono essere selezionati
tramite dip-switch o personalizzati tramite
software FDT/DTM.
(3)3 vie, IN/OUT/alimentazione
SCHEMA DI PRINCIPIO
RTD
R
5
5
5
6
5
6
8
8
7
8
5
6
5
6
8
7
8
5
6
8
8
TC
5
6
7
8
5
6
7
8
6
+
_
7
VERSIONI
Con morsetti a vite (standard)
Con morsetti a molla
Kit di programmazione
DATI TECNICI DI INGRESSO
Segnale di ingresso
Range di temperatura
DATI TECNICI DI USCITA
Segnale di uscita
Carico applicabile
Segnalazioni
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Precisione
Elaborazione dati
Errore di linearità
Coefficiente di temperatura
Tempo di risposta
Isolamento
Norme EMC
Norme di riferimento
Categoria di sovratensione / Grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
bianco
blu
Cod. X756340
LCONTAD (1)
U,I
Pwr
+
_
U,I
Pwr
U,I
Pwr
Serial interface
4
3
2
1
+
_
4
3
2
1
+
_
4
3
2
1
+
_
+
_
LED
IN:
RTD
Poti
KTY
TC
+
_
4
6
3
7
8
+
_
LCONZBUSB (1)
PT100, PT1000,
potenziometri 0…600kΩ
termocoppie tipo B, C, E, J, K, N, R, S, T
-200…+2400°C, in funzione del sensore (2)
+
2
1
Power
DC 24 V
_
APPLICAZIONI
CWTPR 7-0340 È un trasduttore “universale” per una vasta gamma di sensori di temperatura, può essere utilizzato per la misurazione della temperatura precisa con i più diffusi modelli di sensori di temperatura in commercio.
Misurazioni possono essere rilevate in gamme di temperature basse e alte,
per es. in condizionatori d’aria e nel controllo di processo. La flessibilità
dell’apparecchiatura ne consente l’uso da -200 a 1400°C. Con sensori
resistivi, è possibile la scelta del metodo di collegamento con tecnologie
a 2, 3 o 4 fili.
Sia i range di ingresso che di uscita possono essere modificati con l’ausilio
di un software FDT/DTM e di una interfaccia USB.
0…10 / -10…+10 V, (max. 10.25 V)
0…20 / 4…20 mA, (max 21 mA)
(2)
>2 kΩ con uscita in tensione
<650 Ω con uscita in corrente
LED verde = OK, LED rosso lampeggiante = errore
24 Vdc (16.8...30 Vdc)
18 mA max. @ 24 Vdc
10K/span(K) + 0.2% FS (per PT) / 10K/span(K) + 0.4% FS (per TC)
24 bit
±0.05% FS (per PT e potenziometro) / ±0.1% FS (per TC)
<100 ppm/°C
5...500 ms (regolabile, default 30 ms)
2.5 kVac / 60 s (3)
EN 61000-6-2, EN 61000-6-4
IEC 664-1, DIN VDE
III / 2
IP 20 IEC 529 EN60529
-40…+70°C
morsetti a vite 1.5 mm2 fissi
PA
40 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
CWBK 7-0802 cod. X766802
CWBK 7-0803 cod. X766803
CWBK 7-0804 cod. X766804
75
OUT: I, U
+
_
Cod. X756894
(1)
5
Range*
Start
S1
7 8 1 2 End
S2
345678
0°C
50°C
100°C
150°C
200°C
250°C
Sensor* S1 1 2 3
300°C
Pt100
350°C
Pt1000
400°C
TE J
450°C
TE K
500°C
R
550°C
600°C
Output* S1 4 5 6
650°C
0 20mA
700°C
4 20mA
750°C
0 10V
800°C
±10V
850°C
900°C
S1-S2 1-8 off:
950°C
FDT/DTM
1000°C
*See instruction
1050°C
leaflet
1100°C
1150°C
1200°C
1250°C
1300°C
1350°C
1400°C
Switch On
-200°C
-150°C
-100°C
-50°C
0°C
Convertitore programmabile
temperatura / soglia
90
• Per sensori PT100, PT1000, termocoppie, potenziometri
• Isolamento Ingresso/Uscita 2.5 kV a 3 vie
•
145 range di ingresso selezionabili con dip-switch e
personalizzabili via software FDT/DTM
• Due soglie di uscita configurabili via software FDT/DTM
• Dimensioni compatte, spessore 6.2 mm
115,5
6.2
Kit di programmazione X756894
NOTE
Le misure di profondità comprendono l’ingombro
dei morsetti e dell’attacco alla guida.
(1)Versione non gestita a magazzino ma
realizzata su richiesta, contattare i nostri uffici
commerciali per la disponibilità
(2)II range di temperature di ingresso, e le soglie
di uscita, possono essere selezionati tramite
dip-switch o personalizzati tramite software
FDT/DTM.
(3) 3 vie, IN/OUT/alimentazione
SCHEMA DI PRINCIPIO
RTD
5
5
6
5
6
8
8
7
8
5
6
5
6
5
8
7
8
5
6
7
8
VERSIONI
DATI TECNICI DI INGRESSO
Segnale di ingresso
Range di temperatura
DATI TECNICI DI USCITA
Regolazione della soglia
Tipo di contatto
Tensione e corrente max. commutabili
Segnali di stato
Modo operativo
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Precisione
Elaborazione dati
Errore di linearità
Coefficiente di temperatura
Tempo di risposta
Isolamento
Norme EMC
Norme di riferimento
Categoria di sovratensione / Grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
bianco
blu
4
3
2
1
+
_ 4
3
2
1
+
_
+
_ Pwr
4
3
2
1
+
_ +
_
Pwr
IN:
5
4
+
6
3
_
OUT:
I, U
R
5
6
8
TC
8
+
5
6
7
8
_
6
+
_
7
Con morsetti a vite (standard)
Con morsetti a molla
Kit di programmazione
Serial interface
LED
Cod. X756370
LCONTLS (1)
8
+
2
1
Power
DC 24 V
_
Pwr
LCONZBUSB (1)
PT100, PT1000,
potenziometri 0…600kΩ
termocoppie tipo B, C, E, J, K, N, R, S, T
-200…+2400°C, in funzione del sensore (2)
programmabile via software FDT/DTM
2 contatti NA (relè a stato solido)
30 Vdc / 100 mA
2 LED gialli
valore limite, finestra, tendenza, inversione e memoria
24 Vdc (16.8...30 Vdc)
18 mA max. @ 24 Vdc
10K/span(K) + 0.2% FS (per PT) / 10K/span(K) + 0.4% FS (per TC)
24 bit
±0.05% FS (per PT e potenziometro) / ±0.1% FS (per TC)
<100 ppm/°C
5...500 ms (regolabile, default 30 ms)
2.5 kVac / 60 s
(3)
EN 61000-6-2, EN 61000-6-4
IEC 664-1, DIN VDE
III / 2
IP 20 IEC 529 EN60529
-40…+70°C
morsetti a vite 1.5 mm2 fissi
PA
40 g
su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
CWBK 7-0802 cod. X766802
CWBK 7-0803 cod. X766803
CWBK 7-0804 cod. X766804
76
7
+
_
Cod. X756894
(1)
RTD
Poti
KTY
TC
APPLICAZIONI
CWTPR 7-0370 è un trasduttore “universale” per una vasta gamma di
sensori di temperatura, può essere utilizzato per la misurazione della temperatura precisa con i più diffusi modelli di sensori in commercio.
Misurazioni possono essere rilevate in gamme di temperature basse e alte,
per es. in condizionatori d’aria e nel controllo di processo. La flessibilità
dell’apparecchiatura ne consente l’uso da -200 a 1400°C. Con sensori
resistivi, è possibile la scelta del metodo di collegamento con tecnologie a
2, 3 o 4 fili. Sia i range di ingresso che le soglie di uscita possono essere
modificate con l’ausilio di un software FDT/DTM e di una interfaccia USB.
I contatti normalmente aperti delle due soglie di uscita sono gestiti da due
relè a stato solido.
Convertitori programmabili
per sensori di temperatura
79
• Convertitori per sensori PT100
• Separazione galvanica a tre vie
• 8 range di ingresso configurabili
• 3 range di uscita configurabili
• Programmazione semplificata
• Versione con alimentazione 24-240 Vac/dc
17.5
NOTE
Le misure di profondità comprendono l’ingombro dei morsetti e
dell’attacco alla guida.
(1) Impostabile mediante un commutatore rotativo
(2) Impostabile mediante un commutatore a dip-switch
(3) P ossono anche essere impiegati con PT100 a 2 fili,
collegando insieme i morsetti 1 e 4
(4) range 16.8…30 Vdc / 19.2…28.8 Vac
(5) range 16.8…264 Vdc / 19.2…264 Vac
(6) 3 vie, IN/OUT/alimentazione
(7) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità
VERSIONI
DATI TECNICI DI INGRESSO
Segnale d’ingresso
Temperature configurabili (1)
Corrente di alimentazione
DATI TECNICI DI USCITA
Segnale di uscita (2)
Carico applicabile
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Precisione
Frequenza di conversione
Coefficiente di temperatura
Isolamento
Norme EMC
Norme di riferimento
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
(16 poli, 16 A)
bianco
blu
84
SCHEMA DI PRINCIPIO
Alimentazione
24 Vac/dc
APPLICAZIONI
Cod. X756816
CWPT 6-0816
PT100 a tre fili (3)
-50…+50°C (-58…+122°F)
-50…+100°C (-58…+212°F)
-50…+150°C (-58…+302°F)
0…+100°C (+32…+212°F)
0…+150°C (+32…+302°F)
0…+200°C (+32…+392°F)
0…+300°C (+32…+572°F)
0…+400°C (+32…+752°F)
0.5 mA
0…10 V
0…20 / 4…20 mA
>1 kΩ con uscita in tensione,
<400 Ω con uscita in corrente
24 Vac/dc (2)
≤ 35 mA ± 10% @ 24 Vdc
<0.3% FS
<30 Hz
0.015% / K FS
1.5 kVac / 60 s (6)
EN 50081-2, EN 50082-2
IEC 664-1, DIN VDE
III / 2
IP20
-20…+60°C
morsetti a vite 2.5 mm2, fissi
Noryl UL94V-0
75 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
—
—
77
Il modulo converte e isola i segnali
provenienti da sensori a tre fili di
tipo PT100 (RTD) in un segnale
analogico proporzionale; è configurabile in 8 range di temperatura in
ingresso, e in uscita nei tre segnali
standardizzati principali. La configurazione si ottiene impostando dei
dip-switch posti sulla parte laterale.
I convertitori sono isolati galvanicamente, ciò assicura una maggiore
precisione della lettura del segnale,
essi possono essere impiegati sia
con sensori di tipo isolato che non
isolato.
È possibile impiegare sensori a due
fili collegando tra loro i morsetti
4 e 1.
Convertitori programmabili
per sensori di temperatura
79
• Convertitori per sensori a termocoppia tipo J e K
• Separazione galvanica a tre vie
• 8 range di ingresso configurabili
• 3 range di uscita configurabili
• Programmazione semplificata
• Versione con alimentazione 24-240 Vac/dc
17.5
NOTE
Le misure di profondità comprendono l’ingombro dei morsetti e
dell’attacco alla guida.
(1) Impostabile mediante un commutatore rotativo
(2) Impostabile mediante un commutatore a dip-switch
(3) range 16.8…30 Vdc / 19.2…28.8 Vac
(4) range 16.8…264 Vdc / 19.2…264 Vac
(5) 3 vie, IN/OUT/alimentazione
(7) Versione non gestita a magazzino ma realizzata su
richiesta, contattare i nostri uffici commerciali per la
disponibilità
VERSIONI
DATI TECNICI DI INGRESSO
Segnale d’ingresso
Temperature configurabili (1)
Corrente di alimentazione
DATI TECNICI DI USCITA
Segnale di uscita (2)
Carico applicabile
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Precisione
Frequenza di conversione
Coefficiente di temperatura
Isolamento
Norme EMC
Norme di riferimento
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
(16 poli, 16 A)
bianco
blu
84
SCHEMA DI PRINCIPIO
Alimentazione
24 Vac/dc
APPLICAZIONI
Cod. X756844
CWTH 6-0844
termocoppia FeCuNi (tipo J) e NiCrNi (tipo K)
conformi a DIN/IEC584-1
-50…+200°C (-58…+392°F)
-50…+350°C (-58 …+662°F)
0…+200°C (+32…+392°F)
0…+400°C (+32…+752°F)
0…+600°C (+32…+1112°F)
0…+800°C (+32…+1472°F)
0…+1000°C (+32…+1832°F)
0…+1200°C (+32…+2192°F)
—
0…10 V
0…20 / 4…20 mA
>1 kΩ con uscita in tensione,
<400 Ω con uscita in corrente
24 Vac/dc (3)
≤ 35 mA ± 10% @ 24 Vdc
<0.5% FS
<30 Hz
0.015% / K FS
1.5 kVac / 60 s (5)
EN 50081-2, EN 50082-2
IEC 664-1, DIN VDE
III / 2
IP20
-20…+60°C
morsetti a vite 2.5 mm2, fissi
Noryl UL94V-0
65 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
—
—
78
Il modulo converte e isola i segnali
provenienti da termocoppie di tipo J
(FeCuNi) o K (NiCrNi) in un segnale
analogico proporzionale; è configurabile in ingresso in otto range
di temperatura e in uscita nei tre
segnali standardizzati principali. La
configurazione si ottiene impostando dei dip-switch posti sulla parte
laterale.
I convertitori sono isolati galvanicamente, ciò assicura una maggiore
precisione della lettura del segnale,
essi possono essere impiegati sia
con termocoppie di tipo isolato che
non isolato.
Current limit value switch
• Per misure di correnti AC
• Valore di soglia regolabile
• Con uscita a transistor e a relé
• Isolamento Ingresso/Uscita 3 kV
93
50
70
NOTE
SCHEMA DI PRINCIPIO
(A) Carico in AC
(B) Soglia di controllo
(C) Uscita contatto in scambio
(D) Ingresso digitale comandato da
transistor
Alimentation
24 Vac/dc
Le misure di profondità comprendono l’ingombro dei morsetti e
dell’attacco alla guida
(1) Isolamento riferito a conduttore in misura non isolato (nudo)
a contatto con la parete del toroide. Impiegando conduttori
isolati, il valore di isolamento del conduttore si somma al valore
di isolamento del convertitore
VERSIONI
DATI TECNICI DI INGRESSO
Corrente di misura max.
Tensione di misura max.
Frequenza
Collegamento conduttore di corrente
DATI TECNICI DI USCITA
Regolazione della soglia
Isteresi della soglia
Corrente di uscita max.
Stato di uscita
Tempo di reazione
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita max.
Temperatura ambiente
Isolamento Ingresso/Uscita
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
(16 poli, 16 A)
bianco
blu
Cod. XCCIS2
CCIS-2
50 A (AC)
600 Vac (1)
50…60 Hz
a cavo passante Ø 13 mm
2…40 A
± 10%
100 mA open collector PNP
“alto” 24 V (transistor) e relè eccitato con l inferiore alla soglia
“basso” 0 V (transistor) e relè diseccitato con l superiore alla soglia
20 ms
24 Vdc ± 10%
100 mA
0…60°C
> 3 kVac /60 s
morsetti a vite 2.5 mm2 fissi
Poliammide UL94V-03
100 g
verticali su guida, affiancati
PR/3/AC, PR/3/AS
PR/DIN/AC, PR/DIN/AS, PR/DIN/AL
—
—
—
79
APPLICAZIONI
Il modulo inserito in un circuito
di corrente consente di impostare,
per mezzo di un potenziometro di
precisione, il valore di corrente a
cui si desidera la commutazione
del relé o del transistor, ottenendo
una soglia di corrente sopra o sotto
la quale avere la commutazione. Il
cavo in cui scorre la corrente deve
esser fatto passare attraverso il
sensore toroidale del modulo. Il relé
o il transistor commutano quando
viene superata la soglia di corrente
impostata.
Current transducer
• Per misure di correnti AC e DC
• Protetto contro i transistori
• LED presenza alimentazione
• 3 range di uscita configurabili
90
115,5
6.2
NOTE
SCHEMA DI PRINCIPIO
Le misure di profondità comprendono l’ingombro dell’attacco
alla guida e del connettore frontale, fornito insieme al prodotto,
ma non evidenziato nella foto.
(1) Non collegare direttamente ad una linea 400 V
IN
7
IN
8
I
_ 1
U,I
4
OUT+
3
OUT-
+ 2
DC 24V
VERSIONI
Ingresso 0…1 A
Ingresso 0…5 A
Ingresso 0…10 A
DATI TECNICI DI INGRESSO
Segnale d’ingresso
Tensione di ingresso max.
Collegamento conduttore di corrente
DATI TECNICI DI USCITA
Segnale di uscita
Segnale di uscita max.
Carico applicabile
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Temperatura ambiente
Errore di linearità
Errore di offset
Coefficiente di temperatura
Tempo di risposta
Grado di protezione
Tipo di collegamento
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
(16 poli, 16 A)
bianco
blu
Cod. X756540
WAA 7-0540
Cod. X756541
WAA 7-0541
WAA 7-0542
0…1 A AC/DC
0…5 A AC/DC
0…10 A AC/DC
400 V (1)
400 V (1)
400 V (1)
morsetti a vite 1.5 mm2
morsetti a vite 1.5 mm2
morsetti a vite 1.5 mm2
TENSIONECORRENTE
0…10 V
0…20 mA / 4…20 mA
11 V
21 mA
>1 kΩ
<400 Ω
24 Vdc (16.8...30 Vdc)
13 mA
-25…+60°C
< 0.1% FS (23°C)
< 0.5% FS (23°C)
< 150 ppm / K FS
150 ms
IP20
morsetti a vite 1.5 mm2
55 g
su guida, affiancati
24 Vdc (16.8...30 Vdc)
13 mA
-25…+60°C
< 0.1% FS (23°C)
< 0.5% FS (23°C)
< 150 ppm / K FS
150 ms
IP20
morsetti a vite 1.5 mm2
55 g
su guida, affiancati
APPLICAZIONI
Cod. X756542
24 Vdc (16.8...30 Vdc)
13 mA
-25…+60°C
< 0.1% FS (23°C)
< 0.5% FS (23°C)
< 150 ppm / K FS
150 ms
IP20
morsetti a vite 1.5 mm2
55 g
su guida, affiancati
Consentono di misurare il valore
una corrente sia AC che DC, tramite
un sensore di “HALL”. La presenza
della corrente in un circuito consente di sapere non solo che è presente
tensione, ma che il circuito è chiuso
e il carico collegato e attivo, inoltre
è possibile conoscere le condizioni
di lavoro del circuito controllato. Il
modulo garantisce la separazione
galvanica tra il conduttore di corrente e l’uscita analogica.
Input
0-1A
0-1A
0-1A
S1
Switch On
Output 1 2 3 4
0-10V
0-20mA
4-20mA
Range WAA7-0540
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
CWBK 7-0802 cod. X766802
CWBK 7-0803 cod. X766803
CWBK 7-0804 cod. X766804
Input
0-5A
0-5A
0-5A
S1
Switch On
Output 1 2 3 4
0-10V
0-20mA
4-20mA
Range WAA7-0541
Input
0-10A
0-10A
0-10A
S1
Switch On
Output 1 2 3 4
0-10V
0-20mA
4-20mA
Range WAA7-0542
80
Convertitori
corrente /analogico
94
• Per misure di correnti AC e DC
• Protetto contro i transistori
• LED presenza alimentazione
• Tre segnali di uscita disponibili
99
25
NOTE
Articoli gestiti fino ad esaurimento scorte
SCHEMA DI PRINCIPIO
Le misure di profondità comprendono l’ingombro dell’attacco
alla guida e del connettore frontale, fornito insieme al prodotto,
ma non evidenziato nella foto.
VERSIONI
Ingresso 0…20 A
Ingresso 0…50 A
Cod. XW000932
-
SW50VA
DATI TECNICI DI INGRESSO
Segnale di ingresso
Tensione di ingresso max.
Collegamento conduttore di corrente
DATI TECNICI DI USCITA
Segnale di uscita
Segnale di uscita max.
Carico applicabile
0…50 A AC/DC
380 V
a cavo passante Ø 8 mm
TENSIONECORRENTE
0…10 V
0…20 mA / 4…20 mA
11 V
22 mA
>2 kΩ
<500 Ω
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Temperatura ambiente
Errore di linearità
Errore di offset
Errore di amplificazione
Coefficiente di temperatura
Immunità di transitori
Tempo di risposta
Grado di protezione
Tipo di collegamento
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
(16 poli, 16 A)
bianco
blu
24 Vdc ± 10%
60 mA
0…55°C
< 0.5%
< 0.5%
< 0.2%
< 0.02%/K
200 V
10 mS
IP20
morsetti a vite 2.5 mm2 estraibili
100 g
verticali su guida, affiancati
PR/3/AC, PR/3/AS
PR/DIN/AC, PR/DIN/AS, PR/DIN/AL
—
—
—
81
APPLICAZIONI
Consentono di misurare il valore
una corrente sia AC che DC, tramite
un sensore di “HALL”. La presenza della corrente in un circuito
consente di sapere non solo che
è presente tensione, ma che il circuito è chiuso e il carico collegato e
attivo, inoltre è possibile conoscere
le condizioni di lavoro del circuito
controllato. Il modulo garantisce la
separazione galvanica tra il conduttore di corrente e l’uscita analogica,
e non essendo collegato in serie alla
corrente controllata non può essere danneggiato da sovracorrenti o
corto circuiti.
Convertitori programmabili
frequenza / analogico
79
• Range di frequenza configurabile 0...28.8 Khz
• Tre range di segnali analogici di uscita configurabili
• Isolamento Ingresso/Uscita 2.5 kV a 3 vie
17.5
84
NOTE
Le misure di profondità comprendono l’ingombro
dei morsetti e dell’attacco alla guida.
(1) range 16.8…30 Vdc / 19.2…28.8 Vac
(2) 3 vie, IN/OUT/alimentazione
SCHEMA DI PRINCIPIO
F
OUT+
GND
Shield-
OUT-
AC/DC 24V
VERSIONI
DATI TECNICI DI INGRESSO
Segnale di ingresso (range)
Tipo di segnale
Resistenza d’ingresso
Isteresi
DATI TECNICI DI USCITA
Segnale di uscita
Carico applicabile
Ripple
DATI TECNICI GENERALI
Tensione di alimentazione
Corrente assorbita
Precisione
Errore di linearità
Ripple
Setting time (precisione 1%)
Coefficiente di temperatura
Isolamento
Norme EMC
Norme di riferimento
Categoria di sovratensione
Grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssmativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
bianco
blu
APPLICAZIONI
Cod. X756524
CWNFA 6-0524
0…28.8 kHz settabile tramite DIP switch
AC/DC 0.6…30 Vpp
50 kΩ
0.5 Vpp ou 5 Vpp settabile tramite DIP switch
0…10 V, (max. 10.6 V)
0…20 / 4…20 mA, (max 21 mA)
>1 kΩ con uscita in tensione
<400 Ω con uscita in corrente
< 5 mVeff
24 Vac/dc (1)
20 mA
0.1 FS (23°C)
0.02%
0.1%
200 ms
70 ppm/K
1.5 kVac / 60 s (2)
EN 61000-6-2, EN 61000-6-4
IED 664-1, DIN VDE
III
2
IP 20 IEC 529 EN60529
-25…+60°C
morsetti a vite 1.5 mm2 fissi
PPE
70 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
—
—
82
Questo modulo è utilizzato per convertire un segnale di frequenza sinusoidale o rettangolare in uno analogico standard (ad es. 0…10 V, 0…20 mA
o 4…20 mA). Un microprocessore rileva il segnale e calcola il valore di
uscita, di conseguenza garantisce un’altissima precisione e stabilità. Il range
di misura è settato tramite un DIP switch: il dispositivo offre ben 64 range
calibrati tra 0…100 Hz fino a 0…28.8 kHz.
Alimentazione ausiliaria per
sensori e potenziometri
90
• Convertitore switching stabilizzato
• IN 16.8…20 Vdc / 9…11 Vdc 60 mA
• Adatto ad alimentare potenziometri e sensori
92.5
6.2
+4
IN
+4
IN
24 Vdc
-6
-1
+4
9...11 Vdc
VERSIONI
Con connessione a vite (standard)
Con connessione a molla
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente con Iout max
Fusibile di protezione
DATI TECNICI DI USCITA
Tensione
Corrente massima
Corrente permanente
Regolazione del carico
Ripple @ U-I nominali
Protezione corto circuito/sovraccarico
Segnale di uscita
Collegamento parallelo
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento Ingresso/Uscita
Grado di protezione
Compatibilità elettromagnetica
Immunità ai transitori
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
bianco
blu
-5
24 Vdc
-5
+3
0...10 V
-1
10 Vdc
CWCV 7-6184
4...20 mA
POTENZIOMETRO CONVERTITORE
DI SEGNALE
APPLICAZIONI
Cod. X766184
CWCV 7-6184
+4
-2
9...11 Vdc
OUT
-2
9...11 Vdc
OUT
ESEMPIO DI APPLICAZIONE
+3
-5
-1
9...11 Vdc
SCHEMA DI PRINCIPIO
Le misure di profondità comprendono l’ingombro dei
morsetti e dell’attacco alla guida.
(1) range 16.8…30 Vdc
+3
-5
-6
NOTE
24 Vdc
Una tensione costante è spesso richiesta nel controllo di processo in
+3
24 Vdc
0...10 Vmodo da fornire alimentazioni o valori di riferimento. Una sorgente di
tensione costante è molto spesso usata nella tecnologia digitale, spe-1
cialmente con i sensori analogici di posizione (potenziometri lineari).
10 Vdc
4...20La
mAragione è per la loro misurazione estremamente economica ed
24 Vdc (1)
efficace della posizione assoluta, percorsi, angoli e spessori. Inoltre il
30 mA @ 10 Vdc
potenziometro lineare necessita solo di una tensione continua ed un
T 1 A (esterno)
CWCV 7-6184
POTENZIOMETRO CONVERTITORE
ingresso analogico del controllo o dell’indicatore di posizione.
DI SEGNALE
10 Vdc (9…11 Vdc regolabile)
60 mA
60 mA
< 1%
≤ 50 mVpp
sì
LED giallo Power OK
possibile con diodo esterno
-25...+60°C
50 Vac / 60 s
IP 20 IEC529, EN60529
EN 50081-1, EN 50082-2, EN 61000-3-2
EN61000-4-2, EN61000-4-4
a vite 1.5 mm2 / a molla 1.5 mm2
Noryl UL94V-0
35 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
CWBK 7-0802 cod. X766802
CWBK 7-0803 cod. X766803
CWBK 7-0804 cod. X766804
83
Invertitore di segnali
NPN e PNP
• Trasforma sensori NPN in PNP e viceversa
• Ingombro ridotto
77
12
45
NOTE
SCHEMA DI PRINCIPIO
(1) range 17...30 Vdc
VERSIONI
APPLICAZIONI
Cod. XNPNPNP
CI-NPN/PNP
DATI TECNICI DI INGRESSO
Tensione di ingresso
Corrente max
Frequenza max.
Converte segnali di sensori PNP in NPN e viceversa.
Permette di adattare a qualsiasi ingresso PLC tutti i sensori presenti
sul mercato indipendentemente dalla polarità di uscita, ed è di grande
aiuto nelle manutenzioni in caso di indisponibilità del sensore di
ricambio adatto.
24 Vdc (1)
200 mA
120 kHz
DATI TECNICI GENERALI
Corrente In stato di OFF
Norme EMC
Norme di riferimento
Categoria di sovratensione
Grado di inquinamento
Grado di protezione
Temperatura ambiente
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
—
EN 61000-6-2, EN 61000-6-4
IEC 664-1, DIN VDE
II
2
IP 20 IEC 529 EN60529
0...55°C
morsetti a vite 2.5 mm2 fissi
Poliammide UL94V-0
20 g
verticali su guida, affiancati
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AS
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
—
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
bianco
blu
ESEMPIO DI COLLEGAMENTO
Conversione da PNP a NPN
Conversione da NPN a PNP
84
Queste tabelle consentono solo di selezionare rapidamente gli articoli, verificare successivamente se tutti i dati tecnici del prodotto, rispondono alle esigenze richieste.
Uscita
Numero dei
relé
Ingresso tensione
nominale
tipo/num. contatti
corrente dei contatti
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
12 Vdc
12 Vdc
12 Vac
12 Vac
12 Vac/dc
24 Vdc
24 Vdc
24 Vdc
24 Vdc
24 Vdc
24 Vdc
24 Vdc
24 Vdc
24 Vac/dc
24 Vac/dc
24 Vac/dc
24 Vac/dc
24 Vac
24 Vac
48 Vdc
48 Vdc
48 Vac/dc
110 Vdc
110 Vdc
110...120 Vac/dc
120 Vac
120 Vac
230 Vac
230 Vac
230 Vac
1 SC
2 SC
1 SC
2 SC
1 SC
1 NA
1 SC
1 SC
1 SC
1 SC
1 SC
2 SC
4 SC
1 SC
1 SC
2 SC
2 NA
1 SC
2 SC
1 SC
2 SC
1 SC
1 SC
2 SC
1 SC
1 SC
2 SC
1 SC
1 SC
2 SC
10A
5A
10A
5A
6A
5A
16A
16A
12A
12A
12A
8A
3A
6A
6A
8A
5A
12A
8A
10A
5A
6A
10A
5A
6A
10A
5A
6A
10A
5A
(1)
(1)
(1)
(1)
(1)
(2)
(1)
(2)
(1)
(1)
(2)
(1)
(1)
(1)
(2) (3)
(1)
(2)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
Note
(1)
(2)
(3)
(4)
Note
versione con relé estraibile
versione con relé saldato
fusibile di protezione sul contatto
senza segnalazione luminosa e diodo di protezione
85
Sigla
CM1C012
CM2C012
CM1A012
CM2A012
CWRE7-0848
RFA024D
RE1024D
RF1024D
CM1C024
RE1824D
RF1824D
CM2C024
CM4C024
CWRE7-0842
CKR16
RE2024D
CKR25
CM1A024
CM2A024
CM1C048
CM2C048
CWRE7-0845
CM1C110
CM2C110
CWRE7-0846
CM1A120
CM2A120
CWRE7-0847
CM1A230
CM2A230
Codice
Pagina
XCM1C012
XCM2C012
XCM1A012
XCM2A012
X766848
XRFA024D
XRE1024D
XRF1024D
XCM1C024
XRE1824D
XRF1824D
XCM2C024
XCM4C024
X766842
XCKR16
XRE2024D
XCKR25
XCM1A024
XCM2A024
XCM1C048
XCM2C048
X766845
XCM1C110
XCM2C110
X766846
XCM1A120
XCM2A120
X766847
XCM1A230
XCM2A230
88
89
91
92
95
86
86
86
88
86
86
89
90
95
94
87
94
91
92
88
89
95
88
89
95
91
92
95
91
92
Relé singoli ingresso DC
serie R
77
12
16.4
16.4
52
NOTE
77
77
70
70
SCHEMA DI PRINCIPIO
(1) Marca e modello del relé non sono vincolanti, essi possono
essere sostituiti senza preavviso. I dati tecnici indicati sono
da considerare tipici.
(2) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità
VERSIONI
Relé estraibile
Relé saldato
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
DATI TECNICI DI USCITA
Tipo dei contatti
Corrente nominale (carico resisitivo)
Capacità di interruzione max.
Corrente max fusibile
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria di sovratensione / grado di inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
Cod. XRFA024D
–
RFA024D (2)
Cod. XR_1824D
RE1824D
RF1824D
Cod. XR_1024D
RE1024D
RF1024D (2)
24 Vdc ± 10%
15 mA ± 10%
15 ms
5 ms
diodo di smorzamento
24 Vdc ± 10%
22 mA ± 10%
15 ms
5 ms
diodo di smorzamento
24 Vdc ± 10%
27 mA ± 10%
15 ms
5 ms
diodo di smorzamento
1 NA AgSnO2
5 A / 250 Vac
5A
—
1 scambio AgSnO2
12 A / 250 Vac
12 A
—
1 scambio AgSnO2
16 A / 250 Vac
16 A
—
–10...+50°C
–10...+50°C
–10...+50°C
2.5 kVac / 60 s
2.5 kVac / 60 s
2.5 kVac / 60 s
0,5 kVac / 60 s (tra i poli del contatto aperto) 0,5 kVac / 60 s (tra i poli del contatto aperto) 0,5 kVac / 60 s (tra i poli del contatto aperto)
IP 00 IEC529, EN60529
IP 00 IEC529, EN60529
IP 00 IEC529, EN60529
III / 2
III / 2
III / 2
IEC 664-1, DIN VDE 0110.1
IEC 664-1, DIN VDE 0110.1
IEC 664-1, DIN VDE 0110.1
LED verde
LED verde
LED verde
morsetti a vite fissi 2.5 mm² AWG26-14
morsetti a vite fissi 2.5 mm² AWG26-14
morsetti a vite fissi 2.5 mm² AWG26-14
materiale plastico UL94V-0
materiale plastico UL94V-0
materiale plastico UL94V-0
30 g
44 g
44 g
su guida, affiancati
su guida, affiancati
su guida, affiancati
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
Ponte di parallelo
(1)
nero
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904001
—
Cod. 8904000
—
86
Cod. 8904058
—
Relé singoli ingresso DC
serie R
93
26
75
NOTE
SCHEMA DI PRINCIPIO
(1) Marca e modello del relé non sono vincolanti, essi possono
essere sostituiti senza preavviso. I dati tecnici indicati sono
da considerare tipici.
(2) Prodotto non gestito a magazzino ma realizzato su richiesta.
VERSIONI
Cod. XRE2024D
RE2024D
–
Relé estraibile
Relé saldato
DATI TECNICI DI INGRESSO
24 Vac / dc ± 10%
22 mA ± 10%
15 ms
5 ms
diodo di smorzamento
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
DATI TECNICI DI USCITA
Tipo dei contatti
Corrente nominale (carico resisitivo)
Capacità di interruzione max.
Corrente max fusibile
2 scambi AgSnO2
8 A / 250 Vac
8A
—
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria di sovratensione / grado di inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
–10...+50°C
2.5 kVac / 60 s
0,5 kVac / 60 s (tra i poli del contatto aperto)
IP 00 IEC529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde
morsetti a vite fissi 2.5 mm² AWG26-14
materiale plastico UL94V-0
76 g
su guida, affiancati
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
Ponte di parallelo
(1)
nero
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904002
—
87
Relé singoli ingresso DC ad
1 scambio serie CM
• Relé estraibile
• Montaggio su guida omega e a pannello tramite vite
centrale
• Dimensioni compatte
• Vite combinata (taglio e croce)
• Disponibile ponte di parallelo a pettine per la
distribuzione del potenziale
75
16
68
NOTE
Ponte di parallelo disponibile
SCHEMA DI PRINCIPIO
Le misure comprendono l’ingombro dell’attacco alla guida.
(1) Marca e modello del relé non sono vincolanti, essi possono
essere sostituiti senza preavviso. I dati tecnici indicati sono
da considerare tipici.
(2) Su richiesta sono disponibili versioni prive di segnalazione e
circuito di protezione, per l’ordinazione aggiungere il suffisso
“Z” al codice (ad es. XCM1C024Z).
(3) Su richiesta sono disponibili versioni con contatto dorato,
per l’ordinazione aggiungere il suffisso “U” al codice (ad es.
XCM1C024U).
VERSIONI
12 Vdc
24 Vdc
48 Vdc
110 Vdc
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
Cod. XCM1C012
CM1C012
Cod. XCM1C024
CM1C024
12 Vdc ±10%
44 mA ±10%
15 ms
5 ms
CM1C048
24 Vdc ±10%
48 Vdc ±10%
22 mA ±10%
12 mA ±10%
15 ms
15 ms
5 ms
5 ms
diodo di smorzamento (2)
DATI TECNICI DI USCITA
Tipo dei contatti
Corrente nominale (carico resisitivo)
Capacità di interruzione max.
Corrente max fusibile
Cod. XCM1C110
CM1C0110
110 Vdc ±10%
11 mA ±10%
15 ms
20 ms
1 scambio AgSnO2 (3)
12 A / 250 Vac
12 A
—
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria di sovratensione / grado di inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
–10...+50°C
4 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 20 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde (2)
morsetti a vite fissi 2.5 mm² AWG26-14
materiale plastico UL94V-0
54 g
su guida, affiancati o a pannello tramite vite centrale
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
(1)
Ponte di parallelo
nero
bianco
blu
Cod. XCM1C048
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Cod. 8904001
Cod. 8904008
Cod. XCMB16B
—
—
Cod. 8904039
Ponte di parallelo
88
Cod. 8904047
Relé singoli ingresso DC
a 2 scambi serie CM
• Relé estraibile
• Montaggio su guida omega e a pannello tramite vite
centrale
• Dimensioni compatte
• Vite combinata (taglio e croce)
• Disponibile ponte di parallelo a pettine per la
distribuzione del potenziale
75
16
75
NOTE
Ponte di parallelo disponibile
SCHEMA DI PRINCIPIO
Le misure comprendono l’ingombro dell’attacco alla guida.
(1) Marca e modello del relé non sono vincolanti, essi possono
essere sostituiti senza preavviso. I dati tecnici indicati sono
da considerare tipici.
VERSIONI
12 Vdc
24 Vdc
48 Vdc
110 Vdc
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
Cod. XCM2C012
CM2C012
Cod. XCM2C024
CM2C024
12 Vdc ±10%
44 mA ±10%
15 ms
5 ms
CM2C048
24 Vdc ±10%
48 Vdc ±10%
22 mA ±10%
24 mA ±10%
15 ms
15 ms
5 ms
5 ms
diodo di smorzamento
DATI TECNICI DI USCITA
Tipo dei contatti
Corrente nominale (carico resisitivo)
Capacità di interruzione max.
Corrente max fusibile
Cod. XCM2C110
CM2C0110
110 Vdc ±10%
11 mA ±10%
15 ms
20 ms
2 scambi AgSnO2
8 A / 250 Vac
8A
—
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria di sovratensione / grado di inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
–10...+50°C
4 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 20 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde
morsetti a vite fissi 2.5 mm² AWG26-14
materiale plastico UL94V-0
67 g
su guida, affiancati o a pannello tramite vite centrale
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
(1)
Ponte di parallelo
nero
bianco
blu
Cod. XCM2C048
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Cod. 8904002
Cod. 8904009
Cod. XCMB16B
—
—
Cod. 8904040
Ponte di parallelo
89
Cod. 8904054
Relé singoli ingresso DC
a 4 scambi serie CM
• Relé estraibile
• Montaggio su guida omega e a pannello tramite vite
centrale
• Dimensioni compatte
• Vite combinata (taglio e croce)
• Disponibile ponte di parallelo a pettine per la
distribuzione del potenziale
75
27
68
NOTE
SCHEMA DI PRINCIPIO
Le misure comprendono l’ingombro dell’attacco alla guida.
(1) Marca e modello del relé non sono vincolanti, essi possono
essere sostituiti senza preavviso. I dati tecnici indicati sono
da considerare tipici
VERSIONI
12 Vdc
24 Vdc
48 Vdc
110 Vdc
Cod. XCM4C024
CM4C024
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
24 Vdc ±10%
38 mA ±10%
20 ms
20 ms
diodo di smorzamento
DATI TECNICI DI USCITA
Tipo dei contatti
Corrente nominale (carico resisitivo)
Capacità di interruzione max.
Corrente max fusibile
4 scambi AgSnO2
3 A / 250 Vac
3A
—
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria di sovratensione / grado di inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
–10...+50°C
4 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 20 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde
morsetti a vite fissi 2.5 mm² AWG26-14
materiale plastico UL94V-0
su guida, affiancati o a pannello tramite vite centrale
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
(1)
Ponte di parallelo
nero
bianco
blu
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Cod. 8904030
Cod. XCMB27B
—
—
Ponte di parallelo
90
Relé singoli ingresso AC
ad 1 scambio serie CM
• Relé estraibile
• Montaggio su guida omega e a pannello tramite vite
centrale
• Dimensioni compatte
• Vite combinata (taglio e croce)
• Disponibile ponte di parallelo a pettine per la
distribuzione del potenziale
75
16
Ponte di parallelo disponibile
68
NOTE
SCHEMA DI PRINCIPIO
Le misure comprendono l’ingombro dell’attacco alla guida.
(1) Marca e modello del relé non sono vincolanti, essi possono
essere sostituiti senza preavviso. I dati tecnici indicati sono
da considerare tipici
(2) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
VERSIONI
12 Vdc
24 Vdc
120 Vdc
230 Vdc
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
Cod. XCM1A012
CM1A012 (2)
Cod. XCM1A024
CM1A024
12 Vac ±10%
95 mA ±10%
15 ms
10 ms
CM1A120 (2)
24 Vac ±10%
48 mA ±10%
15 ms
10 ms
120 Vac ±10%
10.5 mA ±10%
15 ms
10 ms
Cod. XCM1A230
CM1A230
230 Vac ±10%
6 mA ±10%
15 ms
10 ms
—
DATI TECNICI DI USCITA
Tipo dei contatti
Corrente nominale (carico resisitivo)
Capacità di interruzione max.
Corrente max fusibile
1 scambio AgSnO2
12 A / 250 Vac
12 A
—
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria di sovratensione / grado di inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
–10...+50°C
4 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 20 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde
morsetti a vite fissi 2.5 mm² AWG26-14
materiale plastico UL94V-0
54 g
su guida, affiancati o a pannello tramite vite centrale
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
(1)
Ponte di parallelo
nero
bianco
blu
Cod. XCM1A120
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Cod. 8904048
Cod. 8904049
XCMB16B
—
—
Cod. 8904016
Ponte di parallelo
91
Cod. 8904050
Relé singoli ingresso AC
a 2 scambi serie CM
• Relé estraibile
• Montaggio su guida omega e a pannello tramite vite
centrale
• Dimensioni compatte
• Vite combinata (taglio e croce)
• Disponibile ponte di parallelo a pettine per la
distribuzione del potenziale
75
16
75
NOTE
Ponte di parallelo disponibile
SCHEMA DI PRINCIPIO
Le misure comprendono l’ingombro dell’attacco alla guida.
(1) Marca e modello del relé non sono vincolanti, essi possono
essere sostituiti senza preavviso. I dati tecnici indicati sono
da considerare tipici.
(2) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
VERSIONI
12 Vac
24 Vac
120 Vac
230 Vac
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
Cod. XCM2A012
CM2A012 (2)
Cod. XCM2A024
CM2A024
12 Vac ±10%
95 mA ±10%
15 ms
10 ms
CM2A120 (2)
24 Vac ±10%
48 mA ±10%
15 ms
10 ms
120 Vac ±10%
10.5 mA ±10%
15 ms
10 ms
Cod. XCM2A230
CM2A230
230 Vac ±10%
6 mA ±10%
15 ms
10 ms
—
DATI TECNICI DI USCITA
Tipo dei contatti
Corrente nominale (carico resisitivo)
Capacità di interruzione max.
Corrente max fusibile
2 scambi AgSnO2
8 A / 250 Vac
8A
—
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria di sovratensione / grado di inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
–10...+50°C
4 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 20 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde
morsetti a vite fissi 2.5 mm² AWG26-14
materiale plastico UL94V-0
67 g
su guida, affiancati o a pannello tramite vite centrale
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
(1)
Ponte di parallelo
nero
bianco
blu
Cod. XCM2A120
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Cod. 8904055
Cod. 8904056
Cod. XCMB16B
—
—
Cod. 8904017
Ponte di parallelo
92
Cod. 8904057
Sistema di interfacce serie “CK”
Questa serie di interfacce per automazione è composta da una gamma di moduli a relé elettromeccanici,
di relé a stato solido e di interfacce passive in contenitori modulari, dallo spessore di soli 6 mm.
Tutti questi prodotti sono alloggiati all’interno del nuovo modulo CK, disponibile anche come modulo
portacomponenti, che con i suoi 6 morsetti a molla da 2,5 mm2 e 4 contatti per l’inserimento
dell’innovativo ponticello “easy bridge” consente di realizzare svariate ed efficaci composizioni con un
notevole risparmio di spazio e tempo.
La gamma è attualmente composta da una serie di prodotti tutti componibili tra loro:
• Relé elettromeccanici singoli ad uno scambio da 6 A protetto da fusibile sostituibile, con LED di stato
sul frontale, ingresso AC/DC, comune positivo o negativo delle bobine.
• Relé elettromeccanici doppi ad un contatto NO da 5 A, con LED di stato sul frontale, ingresso AC/DC,
comune positivo o negativo delle bobine.
• Relé a stato solido singoli per carichi con comune negativo da 5 A protetto da fusibile sostituibile, con
LED di stato sul frontale, ingresso con comune positivo o negativo.
• Relé a stato solido doppi per carichi 12-24 Vdc 2.5 A, con LED di stato sul frontale, ingresso con
comune positivo o negativo.
• Moduli a diodi passanti o con anodo o catodo comune.
• Moduli prova lampade.
• Moduli distributori di alimentazioni per la segnalazione e ripartizione dei comuni tramite ponticello
PTC/CK/42.
NO
1
Come comporre un’interfaccia con il sistema CK:
• Montare sulla guida i moduli relé prescelti.
• I potenziali comuni di alimentazione di ingressi e uscite possono essere collegati tra loro con i ponti
a innesto rapido PTC/CK/42.
• Per l’alimentazione di ingressi e uscite dei moduli relé, si consiglia l’uso del modulo CKF- -,
che consente di collegare, con morsetti a molla da 24 A (2.5mm2, AWG26-14); e distribuire le
alimentazioni agli ingressi e alle uscite dei moduli adiacenti con ponticelli a innesto rapido; il modulo
CKF- - può essere montato come primo modulo o in posizione centrale, in modo da suddividere la
corrente nel ponte di parallelo in due rami e ridurre caduta di tensione e riscaldamento; il CKF- - è
disponibile in versione con LED di segnalazione di presenza tensione su ingresso e uscita per diverse
tensioni.
• L’ultimo modulo deve sempre essere protetto con la parete terminale CK/PT, per assicurare il grado
di protezione IP20.
• Ciascun modulo relé reca stampati i dati tecnici e lo schema dei collegamenti; è possibile siglare i
morsetti con i cartellini della serie NU0851, da siglare con penna, plotter o con la stampante Cabur
Jet.
• Cavi di alimentazione degli ingressi / uscite dei relé si possono collegare direttamente ai morsetti dei
moduli relé, collegando due cavi in un morsetto (arrivo alimentazione e carico) con sezione minore di
2.5mm2, e conseguente riduzione della corrente applicabile e del numero di moduli relé alimentabili; il
problema si risolve usando il modulo di distribuzione alimentazione come al terzo punto.
NO
2
3
4
Sistema Easy Bridge
Il ponte a innesto rapido PTC/CK/42 è formato da un pettine a 42 poli la cui portata consente una
corrente di massimo 32 A, limitata dalla portata del morsetto di 24 A quindi in un ponte a pettine di ad
esempio 11 poli (1 comune e 10 distribuzioni) possono essere distribuiti 2.4 A ogni polo.
L’utilizzo è concepito per essere estremamente semplice ed economico, l’innovazione è data dal
morsetto che effettua l’isolamento del ponte e che il sistema di innesto oltre ad essere rapido, non
richiede l’impiego di utensili particolari:
• occorre suddividere il ponte, secondo necessità, mediante il semplice utilizzo di una tronchesina, per
mantenere un grado di protezione IP20 deve essere tranciato in prossimità del polo (1 e 2),
• inserire il ponte nell’apposito incavo del morsetto (3),
• a questo punto agendo con la punta del cacciavite, spingere il ponte sino al punto di blocco. Il ponte
risulterà completamente isolato (4),
• per rimuovere il ponte è sufficiente inserire la punta del cacciavite nell’asola del ponte stesso, far leva
e sfilarlo (5 e 6).
5
6
93
OK
OK
Relé modulari 24 Vdc
serie CKR
• Fusibile sostituibile di protezione del contatto
• Ingresso AC/DC comune positivo o negativo
• LED di stato sul frontale, protezione inversione polarità,
diodo di smorzamento sulla bobina
• Larghezza 6 mm
• Disponibile ponte di parallelo a pettine per la
distribuzione del potenziale
91
91
100
6
100
6
NOTE
SCHEMA DI PRINCIPIO
(1) Il modulo XCKR16 è dotato di fusibile sostituibile di protezione
del contatto, tipo automobilistico da 7.5 A rapido, collegato in
serie al contatto 11 (polo comune); è possibile sostituire il fusibile
con uno di valore inferiore nel caso si intenda dimensionarlo per
la corrente del carico e/o dei cavi; un fusibile superiore a 7.5 A
non protegge il contatto. Il fusibile adottato è adatto per tensioni
SELV ≤ 50 Vac e ≤ 75 Vdc; se usato con tensioni superiori non
garantisce potere di interruzione e sicurezza di intervento.
(2) Prodotto non gestito a magazzino ma realizzato su richiesta.
(3) L’ultimo modulo deve sempre essere protetto con la parete
terminale CK/PT, per assicurare il grado di protezione IP20.
VERSIONI
1 canale
2 canali
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
DATI TECNICI DI USCITA
Tipo dei contatti
Corrente nominale (carico resisitivo)
Capacità di interruzione max.
Corrente max fusibile
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria di sovratensione / grado di inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
Ponte di parallelo
Cartellino di siglatura
Piastrina terminale
(1)
—
neutro
Cod. XCKR16
CKR16
—
Cod. XCKR25
—
CKR25 (2)
24 Vac/dc ± 10%
≤15 mA ± 10% @ 24 Vdc
5 ms
10 ms
diodo di smorzamento
24 Vac/dc ±10%
≤13 mA ±10% @ 24 Vdc
5 ms
10 ms
diodo di smorzamento
1 scambio AgSnO2
6 A / 250 Vac
30 A
—
2 NA AgSnO2
5 A / 250 Vac
30 A
—
-20…+60°C
3 kVac / 60 s
—
IP 20 IEC529, EN60529
II / 2
IEC 664-1, DIN VDE 0110.1
LED verde
morsetti a molla 2.5 mm2 AWG26-14 fissi
poliammide UL94V-0
40 g
verticali su guida, affiancati
-20…+60°C
3 kVac / 60 s
—
IP 00 IEC529, EN60529
II / 2
IEC 664-1, DIN VDE 0110.1
LED verde
morsetti a molla 2.5 mm2 AWG26-14 fissi
poliammide UL94V-0
43 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
—
—
Cod. PTCCK42 (42 poli)
Cod. PTCCK42 (42 poli)
Cod. NU0851
Cod. NU0851
Cod. XCKPT
Cod. XCKPT
94
Relé modulari ingresso
AC/DC ad 1 scambio
serie CWRE
• Relé estraibile
• LED di stato sul frontale
• Larghezza 6,2 mm
• Disponibile ponte di parallelo a pettine per la
distribuzione del potenziale
89
77
6.2
NOTE
APPLICAZIONI
Le misure comprendono l’ingombro dell’attacco alla guida.
(1) N on gestito a magazzino ma realizzato su richiesta, per
informazioni contattare i nostri uffici commerciali.
(2) Marca e modello del relé non sono vincolanti, essi possono
essere sostituiti senza preavviso. I dati tecnici indicati sono da
considerare tipici.
La serie CWRE è adatta per la commutazione di segnali
ed è dotata di relé estraibile per agevolare le operazioni di
manutenzione. Offrono inoltre la possibilità di eseguire il
parallelo sia dal lato di ingresso che uscita tramite un apposito
ponte a pettine.
VERSIONI
12 Vac/dc
24 Vac/dc
48 Vac/dc
115 Vac/dc
230 Vac/dc
(1)
Cod. X766848
CWRE7-0848 (1)
(1)
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
12 Vac/dc ±10%
10 mA ±10%
8 ms
5 ms
Cod. X766842
CWRE7-0842
DATI TECNICI DI USCITA
CWRE7-0845 (1)
Cod. X766846
CWRE7-0846
1 scambiO AgSnO2 (3)
6 A / 250 Vac ; 6 A / 30 Vdc
DC 13: 24 V / 1A; 115V / 200 mA; 230 V / 100 mA
—
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria di sovratensione / grado di inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Cod. X766845
24 Vac/dc ±10%
48 Vac/dc ±10%
115 Vac/dc ±10%
7 mA ±10%
5 mA ±10%
4 mA ±10%
8 ms
7 ms
8 ms
5 ms
7 ms
13 ms
diodo di smorzamento, ponte diodi contro l'inversione di polarità
Tipo dei contatti
Corrente nominale (carico resisitivo)
Capacità di interruzione max.
Corrente max fusibile
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
(2)
Ponte di parallelo
nero
bianco
blu
SCHEMA DI PRINCIPIO
–40...+70°C
4 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 20 IEC 529, EN60529
III / 2
IEC 664.1, DIN VDE 0110.1
LED verde
morsetti a vite fissi 2.5 mm² AWG26-14
materiale plastico UL94V-0
35 g
su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Cod. 8904027
—
—
CWBK7-0813 (Cod. X766813) (20 poli)
95
Cod. X766847
CWRE7-0847
230 Vac/dc ±10%
4 mA ±10%
8 ms
13 ms
Queste tabelle consentono solo di selezionare rapidamente gli articoli, verificare successivamente se tutti i dati tecnici del prodotto, rispondono alle esigenze richieste.
Numero dei
relé
Ingresso tensione
nominale
Uscita
tipo/num. contatti
corrente nominale
Note
Sigla
Codice
Pagina
4
8
16
4
8
16
4
8
16
4
8
16
4
8
16
8
4
4
4
8
8
4
4
24 Vdc
24 Vdc
24 Vdc
24 Vac/dc
24 Vac/dc
24 Vac/dc
24 Vac/dc
24 Vac/dc
24 Vac/dc
24 Vdc
24 Vdc
24 Vdc
24 Vac/dc
24 Vac/dc
24 Vac/dc
24 Vac/dc
110 Vdc/120 Vac
24 Vac/dc
24 Vac/dc
24 Vac/dc
24 Vac/dc
24 Vac/dc
24 Vac/dc
SPDT
SPDT
SPDT
SPDT
SPDT
SPDT
SPDT
SPDT
SPDT
DPDT
DPDT
DPDT
DPDT
DPDT
DPDT
SPDT
SPDT
SPDT
SPDT
SPST(NO)
SPST(NO)
DPDT
DPDT
12 A
12 A
12 A
12 A
12 A
12 A
12 A
12 A
12 A
8A
8A
8A
8A
8A
8A
12 A
10 A
8A
8A
8A
8A
8A
8A
(1) (4)
(1) (4)
(1) (4)
(1) (6)
(1) (6)
(1) (6)
(1) (6) (8)
(1) (6) (8)
(1) (6) (8)
(1) (4)
(1) (4)
(1) (4)
(1) (6)
(1) (6)
(1) (6)
(1) (6) (9) (10)
(1) (6)
(2) (6)
(1) (6)
(1) (6)
(2) (6)
(2) (6)
(1) (6)
R41E24
R81E24
R161E24
R41EAD
R81EAD
R161EAD
R41U24F
R81U24F
R161U24F
R42E24
R82E24
R162E24
R42EAD
R82EAD
R162EAD
RMP081CM
R41E11A
CR4-1
CRE4-1
CRE8-1
CR8-1
CR4-2SC
CRE4-2SC
XR041E24
XR081E24
XR161E24
XR041EAD
XR081EAD
XR161EAD
XR041U24F
XR081U24F
XR161U24F
XR042E24
XR082E24
XR162E24
XR042EAD
XR082EAD
XR162EAD
XRMP081CM
XRO41E1A
XCR41
XCRE41
XCRE81
XCR81
XCR42SC
XCRE42SC
97
97
97
98
98
98
99
99
99
100
100
100
101
101
101
102
103
103
103
103
103
104
123
Note
(1)
(2)
(3)
(4)
(5)
versione con relé estraibile
versione con relé saldato
base senza relé
comune negativo, comando positivo
comune positivo, comando negativo
(6) comune universale, comando DC negativo, DC positivo, AC
(7) comando tramite connettore
(8) fusibile di protezione sul contatto
(9) con pulsante di prova
(10) con interruttore di prova
96
Moduli a relé 24 Vdc
comune negativo
1 scambio
• Comando con tensioni in continua
• Funzionamento con comune negativo
• LED di segnalazione di stato
• Relé estraibili
93
93
137
70
75
93
250
75
NOTE
75
SCHEMA DI PRINCIPIO
Le misure comprendono l’ingombro dell’attacco
alla guida.
(1) Marca e modello del relé non sono vincolanti,
essi possono essere sostituiti senza preavviso.
I dati tecnici indicati sono da considerare tipici
VERSIONI
Modulo a 4 relé
Modulo a 8 relé
Modulo a 16 relé
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
DATI TECNICI DI USCITA
Tipo dei contatti
Carico nominale (resistivo)
Capacità di interruzione max
Corrente max fusibile
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria sovratensione/grado inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
rosso
bianco
blu
Cod. XR041E24
R41E24
Cod. XR081E24
Modulo a 4 relé
Cod. XR161E24
R81E24
R161E24
24 Vdc ± 10%
22 mA ± 10%
15 ms
5 ms
diodo di smorzamento, diodi contro l’inversione di polarità
1 scambio AgSnO2
12 A / 250 Vac
12 A
—
81
84 82
Modulo a 8 relé
-10...+50°C
2.5 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 20 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
morsetti a vite 2.5 mm2 fissi e connettore FLAT
materiale plastico UL94V-0
188 g
342 g
657 g
su guida, affiancati
Modulo a 16 relé
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904001
—
—
—
97
Moduli a relé 24 Vac/dc
comune universale
1 scambio
• Comando con tensioni sia in alternata che
continua
• Funzionamento con comune sia positivo che
negativo
• LED di segnalazione di stato
• Relé estraibili
93
93
137
70
75
VERSIONI
Modulo a 4 relé
Modulo a 8 relé
Modulo a 16 relé
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
DATI TECNICI DI USCITA
Tipo dei contatti
Carico nominale (resistivo)
Capacità di interruzione max
Corrente max fusibile
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria sovratensione/grado inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
rosso
bianco
blu
250
75
NOTE
Le misure comprendono l’ingombro dell’attacco
alla guida.
(1) Marca e modello del relé non sono vincolanti,
essi possono essere sostituiti senza preavviso.
I dati tecnici indicati sono da considerare tipici
(2) Prodotto non gestito a magazzino ma realizzato
su richiesta.
93
75
SCHEMA DI PRINCIPIO
POSSIBILITÀ DI ALIMENTAZIONE
A1 = + A2 = –
A1 = – A2 = +
A1 = ~ A2 = ~
Cod. XR041EAD
R41EAD
comune negativo
comune positivo
alimentazione AC
Cod. XR081EAD
Cod. XR161EAD
R81EAD
Modulo a 4 relé
R161EAD
24 Vac/dc ± 10%
22 mA ± 10%
15 ms
5 ms
diodo di smorzamento, ponte diodi contro l’inversione di polarità
1 scambio AgSnO2
12 A / 250 Vac
12 A
—
Modulo a 8 relé
-10...+50°C
2.5 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 00 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
morsetti a vite 2.5 mm2 fissi e connettore FLAT
materiale plastico UL94V-0
192 g
345 g
688 g
su guida, affiancati
Modulo a 16 relé
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904001
—
—
—
98
Moduli a relé 24 Vac/dc
comune universale
1 scambio con fusibile
• Comando con tensioni sia in alternata che
continua
• Funzionamento con comune sia positivo che
negativo
• LED di segnalazione di stato
• Relé estraibili
• Fusibile di protezione sui contatti di uscita
93
93
137
70
75
VERSIONI
Modulo a 4 relé
Modulo a 8 relé
Modulo a 16 relé
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
DATI TECNICI DI USCITA
Tipo dei contatti
Carico nominale (resistivo)
Capacità di interruzione max
Corrente max fusibile
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria sovratensione/grado inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
rosso
bianco
blu
250
75
NOTE
Le misure comprendono l’ingombro dell’attacco
alla guida. (1) Marca e modello del relé non
sono vincolanti, essi possono essere sostituiti
senza preavviso. I dati tecnici indicati sono da
considerare tipici. (2) L’interfaccia viene fornita
senza fusibile e il tappo del portafusibile in un
sacchetto all’interno della confezione. Il fusibile
deve essere dimensionato in funzione del carico.
Il valore max. di 6.3 A è riferito a fusibili conformi a
EN60127 e alla corrente nominale di omologazione
del portafusibile. Fusibili di valore superiore possono
causare guasti al portafusibile e al modulo.
93
75
SCHEMA DI PRINCIPIO
POSSIBILITÀ DI ALIMENTAZIONE
A1 = + A2 = –
A1 = – A2 = +
A1 = ~ A2 = ~
Cod. XR041U24F
R41U24F
comune negativo
comune positivo
alimentazione AC
Cod. XR081U24F
Cod. XR161U24F
R81U24F
Modulo a 4 relé
R161U24F
24 Vac/dc ± 10%
22 mA ± 10%
15 ms
10 ms
diodo di smorzamento, ponte diodi contro l’inversione di polarità
1 scambio AgSnO2 per 4 relé
12 A / 250 Vac
12 A
6,3 A (2)
Modulo a 8 relé
-10...+50°C
2.5 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 00 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
morsetti a vite 2.5 mm2 fissi e connettore FLAT
materiale plastico UL94V-0
210 g
326 g
770 g
su guida, affiancati
Modulo a 16 relé
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904001
—
—
—
99
Moduli a relé 24 Vdc
comune negativo
2 scambi
• Comando con tensioni in continua
• Funzionamento con comune negativo
• LED di segnalazione di stato
• Relé estraibili
93
93
137
70
93
250
75
75
NOTE
75
SCHEMA DI PRINCIPIO
Le misure comprendono l’ingombro dell’attacco
alla guida.
(1) Marca e modello del relé non sono vincolanti,
essi possono essere sostituiti senza preavviso.
I dati tecnici indicati sono da considerare tipici.
VERSIONI
Modulo a 4 relé
Modulo a 8 relé
Modulo a 16 relé
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
DATI TECNICI DI USCITA
Tipo dei contatti
Carico nominale (resistivo)
Capacità di interruzione max
Corrente max fusibile
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria sovratensione/grado inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
rosso
bianco
blu
Cod. XR042E24
R42E24
Cod. XR082E24
Cod. XR162E24
R82E24
Modulo a 4 relé
R162E24
24 Vdc ± 10%
22 mA ± 10%
15 ms
10 ms
diodo di smorzamento, diodi contro l’inversione di polarità
2 scambi AgNi
8 A / 250 Vac
8A
—
Modulo a 8 relé
-10...+50°C
2.5 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 00 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
morsetti a vite 2.5 mm2 fissi e connettore FLAT
materiale plastico UL94V-0
225 g
419 g
811 g
su guida, affiancati
Modulo a 16 relé
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904002
—
—
—
100
Moduli a relé 24 Vac/dc
comune universale
2 scambi
• Comando con tensioni sia in alternata che
continua
• Funzionamento con comune sia positivo che
negativo
• LED di segnalazione di stato
• Relé estraibili
93
93
137
70
75
VERSIONI
Modulo a 4 relé
Modulo a 8 relé
Modulo a 16 relé
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
DATI TECNICI DI USCITA
Tipo dei contatti
Carico nominale (resistivo)
Capacità di interruzione max
Corrente max fusibile
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria sovratensione/grado inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
rosso
bianco
blu
250
75
NOTE
Le misure comprendono l’ingombro dell’attacco
alla guida.
(1) Marca e modello del relé non sono vincolanti,
essi possono essere sostituiti senza preavviso.
I dati tecnici indicati sono da considerare tipici.
(2) Prodotto non gestito a magazzino ma realizzato
su richiesta.
93
75
SCHEMA DI PRINCIPIO
POSSIBILITÀ DI ALIMENTAZIONE
A1 = + A2 = –
A1 = – A2 = +
A1 = ~ A2 = ~
Cod. XR042EAD
R42EAD
comune negativo
comune positivo
alimentazione AC
Cod. XR082EAD
Cod. XR162EAD
R82EAD
Modulo a 4 relé
R162EAD
24 Vac/dc ± 10%
22 mA ± 10%
15 ms
5 ms
diodo di smorzamento, ponte diodi contro l'inversione di polarità
2 scambi AgNi
8 A / 250 Vac
8A
—
Modulo a 8 relé
-10...+50°C
2.5 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 00 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
morsetti a vite 2.5 mm2 fissi e connettore FLAT
materiale plastico UL94V-0
227 g
427 g
835 g
su guida, affiancati
Modulo a 16 relé
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904002
—
—
—
101
Moduli a relé 24 Vac/dc
comune universale
con pulsante e
interruttore di prova
93
• Comando con tensioni sia in alternata che
continua
• Funzionamento con comune sia positivo che
negativo
• LED di segnalazione di stato
• Relé estraibili
• Test con pulsanti e con interruttori
136
75
NOTE
Le misure comprendono l’ingombro dell’attacco
alla guida.
(1) Marca e modello del relé non sono vincolanti,
essi possono essere sostituiti senza preavviso.
I dati tecnici indicati sono da considerare tipici.
(2) Sostituisce le schede XRP08124 e XRD08124.
VERSIONI
Con pulsante e dip switch
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
DATI TECNICI DI USCITA
Tipo dei contatti
Carico nominale (resistivo)
Capacità di interruzione max
Corrente max fusibile
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria sovratensione/grado inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
rosso
bianco
blu
SCHEMA DI PRINCIPIO
POSSIBILITÀ DI ALIMENTAZIONE
A1 = + A2 = –
A1 = – A2 = +
A1 = ~ A2 = ~
comune negativo
comune positivo
alimentazione AC
Cod. XRMP081CM (2)
RMPO81CM
P = pulsante di test
D = interruttore Dip-Switch
IG =interruttore generale per l’esclusione dei pulsanti e del
Dip-Switch
24 Vac/dc ± 10%
22 mA ± 10%
15 ms
5 ms
diodo di smorzamento, ponte diodi contro l'inversione di polarità
1 scambio AgSnO2 per 8 relé
12 A / 250 Vac
12 A
—
-10...+50°C
2.5 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 00 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
morsetti a vite 2.5 mm2 fissi
materiale plastico UL94V-0
350 g
su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904001
—
—
—
102
Questo prodotto consente il pilotaggio con tensione alternate e continue.
È possibile la forzatura temporanea dell’attivazione del relè tramite il relativo
pulsante; è inoltre possibile la forzatura permanente tramite un microinterruttore
Dip-Switch.
IG
P
D (non illustrato)
Moduli a relé 24 Vac/dc
comune universale
super compatti
• 3 kV di isolamento Ingresso/Uscita
• 1 kV di isolamento tra i contatti di uscita
• Cablaggio rapido con morsetti estraibili
• C omando con tensioni sia in alternata che in
continua
• F unzionamento con comune sia positivo che
negativo
108
A
119
A
A = 22.5 mm versione CR, 35 mm versione CRE
NOTE
108
SCHEMA DI PRINCIPIO
119
A = 22.5 mm versione CR, 35 mm versione CRE
SCHEMA DI PRINCIPIO
Le misure comprendono l’ingombro dell’attacco
alla guida.
(1) Marca e modello del relé non sono vincolanti,
essi possono essere sostituiti senza preavviso.
I dati tecnici indicati sono da considerare tipici.
CR4-1 e CRE4-1: modulo 4 relé con contatto di
scambio, ingressi e uscite con morsetti estraibili.
CR8-1 e CR8E-1: modulo 8 relé con contatto NA,
ingressi e uscite con morsetti estraibili.
Relé estraibile
Relé saldato
VERSIONI
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
DATI TECNICI DI USCITA
Tipo dei contatti
Carico nominale (resistivo)
Capacità di interruzione max
Corrente max fusibile
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria sovratensione/grado inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
rosso
bianco
blu
Cod. XCRE41
CRE4-1
Cod. XCR4
CR4-1
Cod. XCRE81
CRE8-1
Cod. XCR81
CR8-1
24 Vac/dc ± 10%
16 mA ± 10%
7 ms
3 ms
diodo di smorzamento, ponte diodi contro l'inversione di polarità
24 Vac/dc ± 10%
16 mA ± 10%
7 ms
3 ms
diodo di smorzamento, ponte diodi contro l'inversione di polarità
1 scambio AgNiO per 4 relé
8 A / 250 Vac
2000 VA
—
1 contatto NA per 8 relé
8 A / 250 Vac
2000 VA
—
-10...+50°C
2.5 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 20 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
morsetti a vite 2.5 mm2 fissi
materiale plastico UL94V-0
143 g (180 g versione estraibile)
su guida, affiancati
-10...+50°C
3 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 20 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
morsetti a vite 2.5 mm2 estraibili
materiale plastico UL94V-0
199 g (250 g versione estraibile)
su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904042
—
—
—
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904042
—
—
—
103
Moduli a relé 24 Vac/dc
comune universale
super compatti
• 3 kV di isolamento Ingresso/Uscita
• 1 kV di isolamento tra i contatti di uscita
• Cablaggio rapido con morsetti estraibili
• C omando con tensioni sia in alternata che in
continua
• F unzionamento con comune sia positivo che
negativo
NOTE
108
A
119
A = 22.5 mm versione CR, 35 mm versione CRE
SCHEMA DI PRINCIPIO
Le misure comprendono l’ingombro dell’attacco
alla guida.
(1) Marca e modello del relé non sono vincolanti,
essi possono essere sostituiti senza preavviso.
I dati tecnici indicati sono da considerare tipici.
(2)Versione non gestita a magazzino ma realizzata
su richiesta, contattare i nostri uffici commerciali
per la disponibilità.
Relé estraibile
Relé saldato
VERSIONI
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
DATI TECNICI DI USCITA
Tipo dei contatti
Carico nominale (resistivo)
Capacità di interruzione max
Corrente max fusibile
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria sovratensione/grado inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
rosso
bianco
blu
Cod. XCRE42SC
CRE4-2SC (2)
Cod. XCR42SC
CR4-2SC (2)
24 Vac/dc ± 10%
25 mA ± 10%
7 ms
2 ms
diodo di smorzamento, ponte diodi contro l'inversione di polarità
2 scambi AgNi per 4 relé
8 A / 250 Vac
2000 VA
—
-10...+50°C
2.5 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 20 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
morsetti a vite 2.5 mm2 estraibili
materiale plastico UL94V-0
137 g (180 g versione estraibile)
su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904052
—
—
—
104
Interfacce per PLC
Siemens S7 (300 e 400)
• Ridottissimo ingombro con versione CR
• Cablaggio rapido
• Relé estraibili
108
A
119
A = 22.5 mm versione CR, 35 mm versione CRE
NOTE
SCHEMA DI PRINCIPIO
(1) Marca e modello del relé non sono vincolanti,
essi possono essere sostituiti senza preavviso. I dati
tecnici indicati sono da considerare tipici.
(2) Prodotto non gestito a magazzino ma realizzato
su richiesta.
Relé estraibile
Relé saldato
VERSIONI
DATI TECNICI DI INGRESSO
Tensione nominale
Corrente assorbita (1 canale)
Tempo di eccitazione
Tempo di diseccitazione
Circuito di protezione
DATI TECNICI DI USCITA
Tipo dei contatti
Carico nominale (resistivo)
Capacità di interruzione max
Corrente max fusibile
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina / contatti
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria sovratensione/grado inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
rosso
bianco
blu
Cod. XCRE83
CRE8-3
Cod. XCR83
CR8-3
24 Vac/dc ± 10%
16 mA ± 10%
15 ms
5 ms
diodo di smorzamento, ponte diodi contro l'inversione di polarità
1 contatto NA per 8 relé
10 A / 250 Vac
2000 VA
—
-10...+50°C
3 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 20 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
flat 16 poli maschio
materiale plastico UL94V-0
199 g
su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
Cod. 8904042
—
—
—
105
Queste tabelle consentono solo di selezionare rapidamente gli articoli, verificare successivamente se tutti i dati tecnici del prodotto, rispondono alle esigenze richieste.
Moduli di ingresso
Numero
canali
Ingresso tensione
Carico applicabile
Tensione
Corrente
Note
Sigla
Codice
Pagina
1
5...24 Vdc
5…48 Vdc
3A
(2)
O332060
XO332060
107
1
5…24 Vdc
5…48 Vdc
500 mA
(2)
CWOT 6-2082
X766082
113
1
12…24 Vdc
5…48 Vdc
500 mA
(2)
CWOT 6-2083
X766083
112
1
12…24 Vdc
5…48 Vdc
5A
(1)
CM1S024E
XCM1S024E
108
1
24 Vdc
5…48 Vdc
2A
(1)
CM1S024
XCM1S024
108
1
5…12 Vdc
5…24 Vdc
5A
(2) (4)
CKS15NA
XCKS15NA
110
1
5…24 Vdc
5…24 Vdc
30 mA
(2)
CKS1S
XCKS1S
113
1
24 Vdc
5…24 Vdc
5A
(2) (4)
CKS15NB
XCKS15NB
110
1
5...24 Vdc
5...24 Vdc
5A
(2) (5)
CKS15E
XCKS15E
111
1
12…24 Vdc
12...240 Vac
3A
(1)
CM1T024E
XCM1T024E
109
1
5...24 Vdc
24...240 Vac
4A
(2)
O332240
XO332240
107
1
24 Vdc
48...240 Vac
2A
(1)
CM1T024
XCM1T024
109
2
12…24 Vdc
12…24 Vdc
2 x 2.5 A
(2)
CKS22
XCKS22
109
4
24 Vdc
5…48 Vdc
2A
(1) (3) (4)
R41S24F
XR041S24F
116
4
24 Vdc
5…48 Vdc
2A
(1) (3)
R42S24
XR042S24
114
4
24 Vdc
48...240 Vac
2A
(1) (3)
R42T24
XR042T24
115
8
24 Vdc
5…48 Vdc
2A
(1) (3) (4)
R81S24F
XR081S24F
116
8
24 Vdc
5…48 Vdc
2A
(1) (3)
R82S24
XR082S24
114
8
24 Vdc
48...240 Vac
2A
(1) (3)
R82T24
XR082T24
115
8
5...24 Vdc
12...24 Vdc
8 x 2.5 A
(2) (5)
COP082
XCOP082
117
16
24 Vdc
5…48 Vdc
2A
(1) (3) (4)
R161S24F
XR161S24F
116
16
24 Vdc
5…48 Vdc
2A
(1) (3)
R162S24
XR162S24
114
16
24 Vdc
48...240 Vac
2A
(1) (3)
R162T24
XR162T24
115
Note
(1) versione con relé estraibile
(2) versione con relé saldato
(3) comune universale, comando DC negativo, DC positivo
(4) fusibile di protezione sull’uscita.
(5) protezione elettronica sull’uscita
su guida, distanziare 4 mm dai componenti
adiacenti
106
Relé singoli 5...24 Vdc
a stato solido
• Relé fisso
• Ingombro ridotto
77
77
12
12
54
NOTE
54
SCHEMA DI PRINCIPIO
SCHEMA DI PRINCIPIO
(1) Marca e modello del relé non sono vincolanti,
essi possono essere sostituiti senza preavviso. I dati
tecnici indicati sono da considerare tipici.
VERSIONI
Cod. XO332060
—
DATI TECNICI DI INGRESSO
Tensione di ingresso
Livello di ingresso segnale 1
Livello di ingresso segnale 0
Corrente assorbita
Frequenza di commutazione
Tipo di collegamento
4…30 Vdc
> 3 Vdc
< 1 Vdc
< 35 mA
100 Hz max
morsetti a vite 2.5 mm2 fissi
5…60 Vdc
3 A a 20°C (vedere grafico)
4 A a 20°C (5 A / 5 s - 25 A / 10 ms)
1 mA
—
diodo
morsetti a vite 2.5 mm2 fissi
24…240 Vac (zero crossing)
4 A a 20°C (vedere grafico)
5 A a 20°C (6 A / 5 s - 25 A / 10 ms)
5 mA
10 ms max
filtro RC
morsetti a vite 2.5 mm2 fissi
-20…+60°C (vedere grafico)
4 kVac / 60 s
IP 00 IEC529, EN60529
IEC 664-1, DIN VDE 0110.1
2
III
LED
Poliammide UL94V-0
36 g
su guida, distanziare 4 mm dai componenti adiacenti
-20…+60°C (vedere grafico)
4 kVac / 60 s
IP 00 IEC529, EN60529
IEC 664-1, DIN VDE 0110.1
2
III
LED
Poliammide UL94V-0
36 g
su guida, distanziare 4 mm dai componenti adiacenti
PR/3/AC, PR/3/AS
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
—
—
—
PR/3/AC, PR/3/AS
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
—
—
—
DATI TECNICI DI USCITA
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
rosso
bianco
blu
Iout (DC)
(DC)
Iout
DATI TECNICI GENERALI
O332240
4…30 Vdc
> 3 Vdc
< 1 Vdc
< 35 mA
100 Hz max
morsetti a vite 2.5 mm2 fissi
Tensione di uscita
Corrente di carico permanente
Corrente max
Corrente di fuga con segnale 0
Tempo di commutazione OFF/ON
Circuito di protezione
Tipo di collegamento
Temperatura ambiente
Isolamento bobina/contatti
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Segnalazione alimentazione/stato
Materiale del contenitore
Peso approssimativo
Montaggio
O332060
Cod. XO332240
—
4
4
3
3
Iout (DC)
(AC)
Iout
Relé estraibile
Relé saldato
2
1
20 30 40 50 60 70 80 90 100
Ambient Temperature (°C)
107
2
1
20 30 40 50 60 70 80 90 100
Ambient Temperature (°C)
Relé singoli 5...24 Vdc
a stato solido
• Low cost
• Per la commutazione di carichi in DC (versione S)
• Relé estraibili
75
75
16
16
68
NOTE
68
SCHEMA DI PRINCIPIO
SCHEMA DI PRINCIPIO
(1) Marca e modello del relé non sono vincolanti, essi
possono essere sostituiti senza preavviso. I dati
tecnici indicati sono da considerare tipici
2) Versione non gestita a magazzino ma realizzata su
richiesta, contattare i nostri uffici commerciali per
la disponibilità.
Questa serie, consente il loro montaggio affiancato
senza la spaziatura necessaria per il raffreddamento
del relé.
Relé estraibile
Relé saldato
VERSIONI
DATI TECNICI DI INGRESSO
Tensione di ingresso
Livello di ingresso segnale 1
Livello di ingresso segnale 0
Corrente assorbita (1 canale)
Frequenza di commutazione
Tipo di collegamento
DATI TECNICI DI USCITA
Tensione di uscita
Corrente di carico permanente
Corrente max
Corrente di fuga con segnale 0
Tempo di commutazione OFF/ON
Circuito di protezione
Tipo di collegamento
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina/contatti
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Segnalazione alimentazione/stato
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
nero
bianco
blu
Cod. XCM1S024
CM1S024 (2)
—
Cod. XCM1S024E
CM1S024E (2)
—
24 Vdc (19.2…28.8 Vdc)
> 19.2 Vdc
< 1 Vdc
< 20 mA
100 Hz max
morsetti a vite 2.5 mm2 fissi
12-24 Vdc (10…32 Vdc)
> 10 Vdc
< 10 Vdc
< 16 mA
100 Hz max
morsetti a vite 2.5 mm2 fissi
3…50 Vdc
2 A a 40°C
8 A /10 ms
0.1 mA
100 µs / 1 ms
diodo
morsetti a vite 2.5 mm2 fissi
0…35 Vdc
5 A @ 60°C
120 A (picco)
10 µA
50 μs / 250 μs
diodo
morsetti a vite 2.5 mm2 fissi
-20...+80°C oltre 40°C applicare un derating di 0.04A/°C
2.5 kVac / 60 s
IP 00 IEC529, EN60529
IEC 664-1, DIN VDE 0110.1
3
III
LED
Poliammide UL94V-0
—
verticali su guida, affiancati
-20...+80°C oltre 60°C applicare un derating di 0,05A/°C
2,5 kVac / 60 s
IP 00 IEC529, EN60529
IEC 664-1, DIN VDE 0110.1
3
III
LED
Poliammide UL94V-0
—
verticali su guida, affiancati
PR/3/AC, PR/3/AS
—
Cod. 8904404
Cod. XCMB16B
—
—
PR/3/AC, PR/3/AS
—
Cod. 8904402
Cod. XCMB16B
—
—
Ponte di parallelo
108
Relé singoli 5...24 Vdc
a stato solido
• Low cost
• Per la commutazione di carichi in DC (versione S)
• Relé estraibili
75
75
16
16
68
NOTE
68
SCHEMA DI PRINCIPIO
SCHEMA DI PRINCIPIO
(1)Marca e modello del relé non sono vincolanti, essi
possono essere sostituiti senza preavviso. I dati
tecnici indicati sono da considerare tipici
2) Versione non gestita a magazzino ma realizzata su
richiesta, contattare i nostri uffici commerciali per
la disponibilità.
Questa serie, consente il loro montaggio affiancato
senza la spaziatura necessaria per il raffreddamento
del relé.
Relé estraibile
Relé saldato
VERSIONI
DATI TECNICI DI INGRESSO
Tensione di ingresso
Livello di ingresso segnale 1
Livello di ingresso segnale 0
Corrente assorbita (1 canale)
Frequenza di commutazione
Tipo di collegamento
DATI TECNICI DI USCITA
Tensione di uscita
Corrente di carico permanente
Corrente max
Corrente di fuga con segnale 0
Tempo di commutazione OFF/ON
Circuito di protezione
Tipo di collegamento
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina/contatti
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Segnalazione alimentazione/stato
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
nero
bianco
blu
Cod. XCM1T024
CM1T024 (2)
—
Cod. XCM1T024E
CM1T024E (2)
—
24 Vdc (19.2…28.8 Vdc)
> 19.2 Vdc
< 1 Vdc
< 20 mA
100 Hz max
morsetti a vite 2.5 mm2 fissi
12-24 Vdc (10…32 Vdc)
> 10 Vdc
< 10 Vdc
< 16 mA
100 Hz max
morsetti a vite 2.5 mm2 fissi
48…280 Vac (zero crossing)
3 A a 40°C
120 A /10 ms
5 mA
1/2 ciclo + 1 ms
—
morsetti a vite 2.5 mm2 fissi
12...275 Vac (zero crossing)
3 A @ 60°C
120 A (picco)
1 mA
50 μs / 250 μs
—
morsetti a vite 2.5 mm2 fissi
-20...+80°C oltre 40°C applicare un derating di 0.05A/°C
2.5 kVac / 60 s
IP 00 IEC529, EN60529
IEC 664-1, DIN VDE 0110.1
3
III
LED
Poliammide UL94V-0
—
verticali su guida, affiancati
-20...+80°C oltre 40°C applicare un derating di 0,025A/°C
2.5 kVac / 60 s
IP 00 IEC529, EN60529
IEC 664-1, DIN VDE 0110.1
3
III
LED
Poliammide UL94V-0
—
verticali su guida, affiancati
PR/3/AC, PR/3/AS
—
Cod. 8904405
Cod. XCMB16B
—
—
PR/3/AC, PR/3/AS
—
Cod. 8904403
Cod. XCMB16B
—
—
Ponte di parallelo
109
Relé singoli 12...24 Vdc a
stato solido con fusibile
• Corrente nominale 5 A / 24 Vdc
• Ingresso sia con comune negativo che positivo
• Uscita protetta da corto circuito, sovraccarico, fusibile
sostituibile
• LED di stato sul frontale, protezione contro inversione di
polarità
• Larghezza 6 mm
91
91
100
100
6
NOTE
6
SCHEMA DI PRINCIPIO
SCHEMA DI PRINCIPIO
(1) Fusibile rapido dimensionato per proteggere
l’uscita del modulo inserito sul lato commutato del
circuito; si può sostituire il fusibile con un valore
inferiore coordinato con la I del carico e/o dei cavi;
un fusibile superiore a 5 A non protegge l’uscita del
modulo da corto o dal sovraccarico.
(2) L’ultimo modulo deve sempre essere protetto con
la parete terminale CK/PT, per assicurare il grado di
protezione IP20.
(3) Versione non gestita a magazzino ma realizzata
su richiesta, contattare i nostri uffici commerciali per
la disponibilità.
Relé estraibile
Relé saldato
VERSIONI
DATI TECNICI DI INGRESSO
Tensione di ingresso
Livello di ingresso segnale 1
Livello di ingresso segnale 0
Corrente assorbita
DATI TECNICI DI USCITA
Tensione di uscita
Corrente di carico permanente
Corrente max.
Min. carico applicabile
Corrente di fuga con segnale 0
Isolamento tra i poli
Fusibile di protezione (1)
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento Ingresso/Uscita
Frequenza di commutazione max.
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7,5
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
(1)
Ponte di parallelo
—
Cartellino di siglatura
neutro
Piastrina terminale
Cod. XCKS15NA
—
CKS15NA (3)
Cod. XCKS15NB
—
CKS15NB
4.5…12 Vdc
≥4.5 Vdc
≤4 Vdc
≤5 mA @ 12 Vdc
19…30 Vdc
≥ 20 Vdc
≤18 Vdc
≤ 5 mA @ 24 Vdc
5.2…60 Vdc, max. 100 V (picco)
5 A / 24 Vdc @ 25°C
7.5 A / 1 s, 25 A / 50 ms
5.2 V / 10 mA
25 µA @ 60 Vdc tra 13 e 14
3 kVac / 60 s
F5A
5.2…60 Vdc, max. 100 V (picco)
5 A / 24 Vdc @ 25°C
7.5 A / 1 s, 25 A / 50 ms
5.2 V / 10 mA
25 µA @ 60 Vdc tra 13 e 14
3 kVac / 60 s
F5A
-20…+60°C
3 kVac / 60 s
400 Hz max.
IP20 IEC529 EN60529
IEC 664-1, EN50081-1
2
II
2.5 mm2, AWG26-14 a molla
Poliammide UL94V-0
32 g
verticali su guida, affiancati
-20…+60°C
3 kVac / 60 s
400 Hz max.
IP20 IEC529 EN60529
IEC 664-1, EN50081-1
2
II
2.5 mm2, AWG26-14 a molla
Poliammide UL94V-0
32 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
Cod. PTCCK42 (42 poli)
Cod. NU0851
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
Cod. PTCCK42 (42 poli)
Cod. NU0851
Cod. XCKPT
Cod. XCKPT
110
Relé singoli 12...24 Vdc a
stato solido con protezione
elettronica
91
• Protezione da corto-sovraccarico-sovratemperatura
• LED di stato in ingresso e in uscita
• Diodi di smorzamento extratensioni in uscita
• Bassissimo assorbimento di corrente
100
6
NOTE
SCHEMA DI PRINCIPIO
(1) La corrente massima dipende dal numero di
uscite che sono contemporaneamente attive e dalla
temperatura ambiente, il valore indicato è misurato
con 4 uscite attive e 4 non attive.
(2) Le uscite sono protette da corto-sovraccarico e
sovratemperatura; l’intervento della protezione è indicato da spegnimento o bassa luminosità dei LED di
stato sul lato uscita, eliminando il corto-sovraccarico
l’uscita si ripristina automaticamente.
(3) Versione non gestita a magazzino ma realizzata
su richiesta, contattare i nostri uffici commerciali per
la disponibilità.
Relé estraibile
Relé saldato
VERSIONI
DATI TECNICI DI INGRESSO
Tensione di ingresso
Livello di ingresso segnale 1
Livello di ingresso segnale 0
Corrente assorbita
Ingressi
DATI TECNICI DI USCITA
Tensione di uscita
Corrente di carico permanente
Corrente max.
Min. carico applicabile
Frequenza di commutazione
Corrente di fuga con segnale 0
Isolamento tra i poli
Protezione
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento Ingresso/Uscita
Frequenza di commutazione max.
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7,5
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
(1)
Ponte di parallelo
—
Cartellino di siglatura
neutro
Piastrina terminale
Cod. XCKS15E
—
CKS15E
5...24 Vdc (4.2…32 Vdc)
> 3.5 Vdc
< 3.5 Vdc
≤ 5 mA @ 24 Vdc
1
5...24 Vdc (5…32 Vdc)
5 A / 24 Vdc @ 45°C (1)
7.5 A / 60 s, 2 5A / 50 ms peak (1)
5.2 V / 100 mA
200 Hz max.
< 25 µA @ 24 Vdc
—
elettronica da corto-sovraccarico, termica (2)
-20 ... +60°C con protezione termica (2)
3 kVac / 60 s
—
IP20 IEC529 EN60529
IEC 664-1, EN50081-1
2
II
morsetti a molla 2.5 mm2 AWG26-14 fissi
Poliammide UL94V-0
30 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
Cod. PTCCK42 (42 poli)
Cod. NU0851
Cod. XCKPT
111
Relé singolo 12...24 Vdc
a stato solido con uscita
in scambio
• Tensione di pilotaggio 10…40 Vdc
• Uscita con simulazione del contatto di scambio
• Tensione di uscita 5…48 Vdc 500 mA
• Frequenza di commutazione fino a 1 KHz
• Isolamento Ingresso/Uscita 3.75 kV
79
84
6.2
NOTE
SCHEMA DI PRINCIPIO
Gli optoisolatori offrono molti vantaggi rispetto ai relé
elettromeccanici come: durata elettrica maggiore,
altissima frequenza di commutazione, insensibilità
alle vibrazioni, ampio range di pilotaggio e bassa
corrente assorbita.
Purtroppo i relé a stato solido sono in grado di commutare un segnale simulando il contatto NA di un
relé, questo prodotto, invece, grazie alla sua tecnologia offre tutti i vantaggi dei relé a stato solido e
risolve la necessità di avere a disposizione anche un
contatto NC.
Relé estraibile
Relé saldato
VERSIONI
DATI TECNICI DI INGRESSO
Segnale di ingresso
Livello di ingresso segnale 1 (ON)
Livello di ingresso segnale 0 (OFF)
Corrente assorbita
Dispositivo di protezione
DATI TECNICI DI USCITA
Segnale di uscita
Corrente di carico
Ritardo di commutazione
Dispositivo di protezione
Tipo di uscita
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento Ingresso/Uscita
Frequenza di commutazione max.
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Tipo di collegamento
Materiale di contnitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7,5
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
(1)
Ponte di parallelo
—
Cartellino di siglatura
neutro
siglato
siglato
Piastrina terminale
14
12 +11
Cod. X766083
—
CWOT 6-2083
24 Vdc (range 10…40 Vdc)
>5 Vdc
<5 Vdc
6 mA
diodo di soppressione
5…48 Vdc
10…500 mA
12 µs ON / 12 µs OFF
diodo di soppressione
transistor NPN / PNP, con simulazione del contatto in scambio
-25 …+60°C
3.75 kVac / 60 s
<1 KHz
IP 20 IEC529 EN60529
IEC 664-1, DIN VDE
2
III
morsetti a vite 2.5 mm2 fissi
PPE
29 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
—
—
—
—
—
112
Optoisolatori di segnale
• Adatto per isolamento e trasmissione segnali digitali con
frequenza elevata
• LED di stato
• Tensioni di pilotaggio 5, 12 e 24 Vdc
• Isolamento Ingresso/Uscita
91
79
100
6
NOTE
6,2
SCHEMA DI PRINCIPIO
84
SCHEMA DI PRINCIPIO
(1) Prodotto non gestito a magazzino ma realizzato su
richiesta.
Inserito nei circuiti di trasmissione di segnali digitali ad alta
frequenza, come conteggi, encoders, ecc, elimina l’influenza
sul segnale dei diversi potenziali di riferimento (di massa o di
terra) e attenua l’influenza dei disturbi EMI, in particolare con
segnali di basso livello (es. 5 Vdc), e consente la sicura e pulita
trasmissione a distanze superiori; si raccomanda comunque di
usare conduttori schermati di tipo bilanciato (due conduttori di
segnale più schermo); con frequenze superiori a 25Hz il LED
di stato sul lato ingresso appare a luce costante, è quindi da
intendere come indicazione di trasmissione in corso.
VERSIONI
DATI TECNICI DI INGRESSO
Segnale di ingresso
Livello di ingresso segnale 1 (ON)
Livello di ingresso segnale 0 (OFF)
Corrente assorbita
DATI TECNICI DI USCITA
Segnale di uscita
Corrente di carico permanente
Min. carico applicabile
Ritardo di commutazione
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento Ingresso/Uscita
Frequenza di commutazione max.
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7,5
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio
(1)
Ponte di parallelo
—
Cartellino di siglatura
neutro
siglato
siglato
Piastrina terminale
Cod. XCKS1S
CKS1S (1)
Cod. X766082
CWOT 6-6082
3…30 Vdc
≥ 3 Vdc
≤ 3 Vdc
≤ 10 mA @ 24 Vdc
4.5…28 Vdc
>4.2 Vdc
<2.7 Vdc
0.1 mA
3…30 Vdc
80 mA / 30 Vdc @ 25°C
10 mV / 2 mA
—
5…48 Vdc
10…500 mA
—
12 µs ON / 12 µs OFF
-20…+60°C
3 kVac / 60 s
20 kHz max. duty cycle 50/50, 70/30 max
IP 20 IEC529 EN60529
IEC 664-1, EN50081-1
2
II
2.5 mm2, AWG26-14 a molla
Poliammide UL94V-0
32 g
verticali su guida, affiancati
-25…+60°C
3.75 kVac / 60 s
<20 KHz
IP 20 IEC529 EN60529
IEC 664-1, DIN VDE
2
III
2.5 mm2, AWG26-14 a vite
PPE
29 g
verticali su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
Cod. PTCCK42 (42 poli)
Cod. NU0851
—
—
Cod. XCKPT
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
—
—
—
—
—
113
Moduli a relé 24 Vdc
a stato solido
• Per la commutazione di carichi in DC
• Relé estraibili
93
93
137
70
NOTE
VERSIONI
Modulo a 4 relé
Modulo a 8 relé
Modulo a 16 relé
DATI TECNICI DI INGRESSO
Tensione di ingresso
Livello di ingresso segnale 1
Livello di ingresso segnale 0
Corrente assorbita (1 canale)
Frequenza di commutazione
DATI TECNICI DI USCITA
Tensione di uscita
Corrente di carico permanente
Corrente max
Corrente di fuga con segnale 0
Tempo di commutazione OFF/ON
Circuito di protezione
Corrente max. fusibili
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento Ingresso / Uscita
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria sovratensione/grado inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
250
75
75
(1) Marca e modello del relé non sono vincolanti, essi
possono essere sostituiti senza preavviso. I dati tecnici
indicati sono da considerare tipici.
(2) Versione non gestita a magazzino ma realizzata
su richiesta, contattare i nostri uffici commerciali per
la disponibilità.
93
75
SCHEMA DI PRINCIPIO
POSSIBILITÀ DI ALIMENTAZIONE
A1 = + A2 = –
A1 = – A2 = +
Cod. XR042S24
R42S24 (2)
comune negativo
comune positivo
Cod. XR082S24
Cod. XR162S24
Modulo a 4 relé
R82S24 (2)
R162S24 (2)
24 Vdc (19.2…28.8 Vdc)
> 19.2 Vdc
< 1 Vdc
< 20 mA
100 Hz max
3…50 Vdc
2 A a 40°C
8 A /10 ms
0.1 mA
100 μs / 1 ms
diodo
—
Modulo a 8 relé
-20...+80°C oltre 40°C applicare un derating di 0.04A/°C
2.5 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 00 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
morsetti a vite 2.5 mm2 fissi e connettore FLAT
materiale plastico UL94V-0
207 g
379 g
756 g
su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904404
—
114
Modulo a 16 relé
Moduli a relé 24 Vdc
a stato solido
• Per la commutazione di carichi in DC
• Relé estraibili
93
93
137
70
93
250
75
75
75
NOTE
(1) Marca e modello del relé non sono vincolanti, essi
possono essere sostituiti senza preavviso. I dati tecnici
indicati sono da considerare tipici.
(2) Versione non gestita a magazzino ma realizzata su
richiesta, contattare i nostri uffici commerciali per la
disponibilità.
VERSIONI
Modulo a 4 relé
Modulo a 8 relé
Modulo a 16 relé
DATI TECNICI DI INGRESSO
Tensione di ingresso
Livello di ingresso segnale 1
Livello di ingresso segnale 0
Corrente assorbita (1 canale)
Frequenza di commutazione
DATI TECNICI DI USCITA
Tensione di uscita
Corrente di carico permanente
Corrente max
Corrente di fuga con segnale 0
Tempo di commutazione OFF/ON
Circuito di protezione
Corrente max. fusibili
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento bobina/contatti
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Modello del relé (1)
Segnalaione alimentazione/stato
Materiale del contentore
Peso approssimativo (4/8/16 relé)
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
SCHEMA DI PRINCIPIO
POSSIBILITÀ DI ALIMENTAZIONE
A1 = + A2 = –
A1 = – A2 = +
Cod. XR042T24
R42T24 (2)
comune negativo
comune positivo
Cod. XR082T24
Cod. XR162T24
R82T24 (2)
Modulo a 4 relé
R162T24 (2)
24 Vdc (19.2…28.8 Vdc)
> 19.2 Vdc
< 1 Vdc
< 20 mA
100 Hz max
48…240 Vac (zero crossing)
3 A a 40°C
120 A /10 ms
5 mA
1/2 ciclo + 1 ms
—
—
Modulo a 8 relé
-20...+80°C oltre 40°C applicare un derating di 0.05A/°C
2.5 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 00 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
morsetti a vite 2.5 mm2 fissi e connettore FLAT
materiale plastico UL94V-0
207 g
379 g
756 g
su guida, affiancati
Modulo a 16 relé
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904405
—
115
Moduli a relé 24 Vdc
a stato solido con
fusibile
• Per la commutazione di carichi in DC
• Fusibile di protezione sull’uscita
• Relé estraibili
93
93
137
67
75
VERSIONI
Modulo a 4 relé
Modulo a 8 relé
Modulo a 16 relé
DATI TECNICI DI INGRESSO
Tensione di ingresso
Livello di ingresso segnale 1
Livello di ingresso segnale 0
Corrente assorbita (1 canale)
Frequenza di commutazione
DATI TECNICI DI USCITA
Tensione di uscita
Corrente di carico permanente
Corrente max
Corrente di fuga con segnale 0
Tempo di commutazione OFF/ON
Circuito di protezione
Corrente max. fusibili
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento Ingresso / Uscita
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria sovratensione/grado inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
250
75
NOTE
(1) Marca e modello del relé non sono vincolanti, essi
possono essere sostituiti senza preavviso. I dati tecnici
indicati sono da considerare tipici.
(2) Il fusibile deve essere dimensionato in funzione
del carico. Il valore max. di 6.3 A è riferito a fusibili
conformi a EN60127 ed alla corrente nominale di
omologazione del portafusibile.
Fusibili di valore superiore possono causare guasti al
portafusibile e al modulo.
(3) Versione non gestita a magazzino ma realizzata su
richiesta, contattare i nostri uffici commerciali per la
disponibilità.
93
75
SCHEMA DI PRINCIPIO
POSSIBILITÀ DI ALIMENTAZIONE
A1 = + A2 = –
A1 = – A2 = +
Cod. XR041S24F
R41S24F (3)
comune negativo
comune positivo
Cod. XR081S24F
Cod. XR161S24F
R81S24F (3)
Modulo a 4 relé
R161S24F (3)
24 Vdc (19.2…28.8 Vdc)
> 19.2 Vdc
< 1 Vdc
< 20 mA
100 Hz max
3…50 Vdc
2 A a 40°C
8 A /10 ms
0.1 mA
100 μs / 1 ms
diodo
—
Modulo a 8 relé
-20...+80°C oltre 40°C applicare un derating di 0.04A/°C
2.5 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 00 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde / LED giallo
morsetti a vite 2.5 mm2 fissi e connettore FLAT
materiale plastico UL94V-0
207 g
379 g
756 g
su guida, affiancati
Modulo a 16 relé
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
Cod. 8904404
—
116
Moduli a relé 24 Vdc
a stato solido con
protezione elettronica
• Uscita corrente nominale 8 x 2.5 A / 5 - 33 Vdc
• uscite protette da corto, sovraccarico,
sovratemperatura, sovratensione
• Ingresso 12-24 Vdc comune negativo, 8 LED di
stato K1 e K8
• 8 LED di segnalazione “uscita OK”, diodi contro
inversione di polarità su ingresso e uscita
• Larghezza 70 mm
93
70
70
NOTE
VERSIONI
Modulo a 4 relé
Modulo a 8 relé
Modulo a 16 relé
DATI TECNICI DI INGRESSO
Tensione di ingresso
Livello di ingresso segnale 1
Livello di ingresso segnale 0
Corrente assorbita (1 canale)
Frequenza di commutazione
DATI TECNICI DI USCITA
Tensione di uscita
Corrente di carico permanente
Corrente max
Corrente di fuga con segnale 0
Tempo di commutazione OFF/ON
Circuito di protezione
Min. carico applicabile
DATI TECNICI GENERALI
Temperatura ambiente
Isolamento Ingresso / Uscita
Isolamento tra i morsetti di uscita
Grado di protezione
Categoria sovratensione/grado inquinamento
Norme di riferimento
Segnalazione alimentazione/stato
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Relé di ricambio (1)
Ponte di parallelo
(1) La corrente massima dipende dal numero di uscite
che sono contemporaneamente attive e dalla temperatura ambiente, il valore indicato è misurato con 4 uscite
attive e 4 non attive.
(2) Le uscite sono protette da corto-sovraccarico e sovratemperatura; l’intervento della protezione è indicato
da spegnimento o bassa luminosità dei Led di stato sul
lato uscita, eliminando il corto-sovraccarico l’uscita si
ripristina automaticamente.
(3) Prodotto non gestito a magazzino ma realizzato
su richiesta.
SCHEMA DI PRINCIPIO
Cod. XCOP082
COP082 (3)
5-24 Vdc (range 4.2…32 Vdc) comune negativo
> 3.5 Vdc
< 3.5 Vdc
5 mA ±10%.
500 Hz
12-24 Vdc, (range 5…32 Vdc) comune negativo
8 x 2.5 A @ 25°C (1)
4.4 A
25 µA max @ 24Vdc
200 Hz (Ton < 500 µs / Toff < 500 µs)
elettronica contro corto / sovraccarico / termica (2)
5.2 Vdc/ 100 mA
-20...-60°C (con protezione termica) (2)
2.5 kVac / 60 s
1 kVac / 60 s (tra i poli del contatto aperto)
IP 00 IEC 529, EN60529
III / 2
IEC 664-1, DIN VDE 0110.1
LED verde (DC OK) / LED giallo (output OK)
morsetti a vite 2.5 mm2 fissi
materiale plastico UL94V-0
su guida, affiancati
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
—
117
Queste tabelle consentono solo di selezionare rapidamente gli articoli, verificare successivamente se tutti i dati tecnici del prodotto, rispondono alle esigenze richieste.
Sub-D / Morsetti
Portadiodi
Dimensioni
AxBxC
Tipologia
Sigla
Codice
Pagina
Versioni
9 poli
37x66x93
37x66x93
37x66x93
(6)
(5)
(8)
ISD09FM
ISD09PF
ISD09PM
XISD09FM
XISD09PF
XISD09PM
119
119
119
15 poli
47x66x93
47x66x93
47x66x93
(6)
(5)
(8)
ISD15FM
ISD15PF
ISD15PM
XISD15FM
XISD15PF
XISD15PM
25 poli
70x66x93
70x66x93
70x66x93
57x80x93
57x80x93
(6)
(5)
(8)
(5) (11)
(8) (11)
ISD25FM
ISD25PF
ISD25PM
CPD25F
CPD25M
37 poli
107x66x93
107x66x93
107x66x93
77x80x93
77x80x93
(6)
(5)
(8)
(5) (11)
(8) (11)
92x80x93
92x80x93
(5) (11)
(8) (11)
Versioni
50 poli
Dimensioni
AxBxC
Tipologia
Sigla
Codice
Pagina
8 diodi
25x60x76
45x65x93
45x65x93
(4)
(1)
(2)
CDM08CS
CDM08AC
CDM08CC
XCDM08CS
XCDM08AC
XCDM08CC
124
125
125
119
119
119
16 diodi
50x65x93
92x65x93
92x65x93
(4)
(1)
(2)
CDM16CS
CDM16AC
CDM16CC
XCDM16CS
XCDM16AC
XCDM16CC
124
125
125
XISD25FM
XISD25PF
XISD25PM
XCPD25F
XCPD25M
119
119
119
119
119
24 diodi
71x65x93
137x65x93
137x65x93
137x65x93
(4)
(1)
(2)
(2)
CDM24CS
CDM24AC
CDM24CC
CDM24CC
XCDM24CS
XCDM24AC
XCDM24CC
XCDM24CC
124
125
125
125
ISD37FM
ISD37PF
ISD37PM
CPD37F
CPD37M
XISD37FM
XISD37PF
XISD37PM
XCPD37F
XCPD37M
119
119
119
120
120
CPD50F
CPD50M
XCPD50F
XCPD50M
120
120
Provalampade e provaLED
Versioni
Dimensioni
AxBxC
Tipologia
Sigla
Codice
Pagina
8 diodes
45x65x93
45x65x93
45x65x93
(1)
(2)
CLT08AC
CLT08CC
CLP08CC
XCLT08AC
XCLT08CC
XCLP08CC
126
126
127
16 diodes
92x65x93
92x65x93
92x65x93
(1)
(2)
CLT16AC
CLT16CC
CLP16CC
XCLT16AC
XCLT16CC
XCLP16CC
126
126
127
Codice
Pagina
Flat / Morsetti
Portacomponenti
Versioni
Dimensioni
AxBxC
Tipologia
Sigla
Codice
Pagina
Versioni
Dimensioni
AxBxC
Tipologia
10 poli
42x66x93
(8) (7)
IF10PML
XIF10PML
120
8 componenti
25x66x93
(10)
CCM08SV
XCCM08SV
123
14 poli
48x66x93
(8) (7)
IF14PML
XIF14PML
121
8 componenti
25x66x93
(3)
CCM08CV
XCCM08CV
123
16 poli
58x66x93
(8) (7)
IF16PML
XIF16PML
121
16 componenti
47x66x93
(10)
CCM16SV
XCCM16SV
123
20 poli
70x66x93
47x80x93
(8) (7)
(8) (11)
IF20PML
CPC20M
XIF20PML
XCPC20M
121
122
16 componenti
47x66x93
(3)
CCM16CV
XCCM16CV
123
24 componenti
70x66x93
(10)
CCM24SV
XCCM24SV
123
26 poli
86x66x93
57x80x93
(8) (7)
(8) (11)
IF26PML
CPC26M
XIF26PML
XCPC26M
121
122
34 poli
107x66x93
70x80x93
(8) (7)
(8) (11)
IF34PML
CPC34M
XIF34PML
XCPC34M
121
122
40 poli
122x66x93
77x80x93
(8) (7)
(8) (11)
IF40PML
CPC40M
XIF40PML
XCPC40M
121
122
50 poli
92x80x93
(8) (11)
CPC50M
XCPC50M
122
60 poli
107x80x93
(8) (11)
CPC60M
XCPC60M
122
64 poli
117x80x93
(8) (11)
CPC64M
XCPC64M
122
(6) connettore femmina + maschio
(7) con LED
(8) connettore maschio
(9) passanti con Faston
(10) passanti con morsetti
(11) dimensioni compatte
Legenda
(1) anodo comune
(2) catodo comune
(3) con comune
(4)passanti
(5) connettore femmina
118
Sigla
Interfacce passive
(Sub-D/morsetti)
serie ISD
C
C
A
C
A
A
B
B
NOTE
B
SCHEMA DI PRINCIPIO
I moduli consentono di trasferire ai morsetti i segnali provenienti su un
cavo con connettore di tipo sub-d.
La numerazione è “pin - to - pin”.
(1) Versione non gestita a magazzino ma realizzata su richiesta,
contattare i nostri uffici commerciali per la disponibilità.
1
2
9
15
25
37
50
1
2
9
15
25
37
50
1
2
9
15
25
37
50
1
2
9
15
25
37
50
1
2
9
15
25
37
1
2
9
15
25
37
1
2
9
15
25
37
VERSIONIDIMENSIONI
(A x B x C)
maschio
femmina
maschio + femmina
SiglaCodice SiglaCodice SiglaCodice
9 poli
15 poli
25 poli
37 poli
ISD09PM
ISD15PM
ISD25PM
ISD37PM
37x66x93
47x66x93
70x66x93
107x66x93
DATI TECNICI GENERALI
Tensione applicabile
Corrente applicabile
Temperatura ambiente
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Materiale del contenitore
Tipo di collegamento
Montaggio
(1)
(1)
(1)
(1)
XISD09PM
XISD15PM
XISD25PM
XISD37PM
0...50 Vac / 0...75 Vdc
2 A max.
-20…+60°C
IP00 IEC529; EN60529
IEC 664-1; DIN VDE 0110.1
2
II
Poliammide UL94V-0
morsetti a vite 2.5 mm2 fissi
verticali su guida, affiancati
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
ISD09PF
ISD15PF
ISD25PF
ISD37PF
(1)
(1)
(1)
(1)
XISD09PF
XISD15PF
XISD25PF
XISD37PF
0...50 Vac / 0...75 Vdc
2 A max.
-20…+60°C
IP00 IEC529; EN60529
IEC 664-1; DIN VDE 0110.1
2
II
Poliammide UL94V-0
morsetti a vite 2.5 mm2 fissi
verticali su guida, affiancati
PR/3/AC - PR/3/AS
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
nero
119
ISD09FMXISD09FM
ISD15FMXISD15FM
ISD25FMXISD25FM
ISD37FMXISD37FM
0...50 Vac / 0...75 Vdc
2 A max.
-20…+60°C
IP00 IEC529; EN60529
IEC 664-1; DIN VDE 0110.1
2
II
Poliammide UL94V-0
morsetti a vite 2.5 mm2 fissi
verticali su guida, affiancati
Interfacce passive
(Sub-D/morsetti) serie CPD
• Dimensioni compatte
C
C
A
A
B
NOTE
B
SCHEMA DI PRINCIPIO
I moduli consentono di trasferire ai morsetti i segnali provenienti su un
cavo con connettore di tipo sub-d.
La numerazione è “pin-to-pin”.
(1) Versione non gestita a magazzino ma realizzata su richiesta, contattare i nostri uffici commerciali per la disponibilità.
1
2
9
15
25
37
50
1
2
9
15
25
37
50
1
2
9
15
25
37
50
1
2
9
15
25
37
50
VERSIONIDIMENSIONI
(A x B x C)
maschio
femmina
SiglaCodice SiglaCodice
25 poli
37 poli
50 poli
CPD25MXCPD25M CPD25FXCPD25F
CPD37MXCPD37M CPD37FXCPD37F
CPD50M (1)
XCPD50M CPD50F (1)
XCPD50F
57x80x93
77x80x93
92x80x93
DATI TECNICI GENERALI
Tensione applicabile
Corrente applicabile
Temperatura ambiente
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Materiale del contenitore
Tipo di collegamento
Montaggio
0...50 Vac / 0...75 Vdc
2 A max.
-20…+60°C
IP00 IEC529; EN60529
IEC 664-1; DIN VDE 0110.1
2
II
Poliammide UL94V-0
morsetti a vite 2.5 mm2 fissi
verticali su guida, affiancati
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
nero
PR/3/AC - PR/3/AS
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
120
Interfacce passive
(Flat-cable/morsetti)
serie IF
C
• Con segnalazione luminosa
A
B
NOTE
SCHEMA DI PRINCIPIO
I moduli consentono di trasferire ai morsetti i segnali provenienti su
cavo flat mediante l’impiego di connettori IDC (a perforazione d’isolante).
La numerazione è “pin-to-pin”.
(1) Versione non gestita a magazzino ma realizzata su richiesta, contattare i nostri uffici commerciali per la disponibilità.
(2) I LED di segnalazione sono predisposti per una tensione nominale di
24 Vdc e comune negativo
1
2
20
26
34
40
50
1
2
20
26
34
40
50
C
VERSIONIDIMENSIONI
(A x B x C)
Con LED
SiglaCodice
10 poli
14 poli
16 poli
20 poli
26 poli
34 poli
40 poli
IF10PML
IF14PML
IF16PML
IF20PML
IF26PML
IF34PML
IF40PML
42x66x93
48x66x93
58x66x93
70x66x93
86x66x93
107x66x93
122x66x93
DATI TECNICI GENERALI
Tensione applicabile
Corrente applicabile
Temperatura ambiente
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Materiale del contenitore
Tipo di collegamento
Montaggio
XIF10PML
XIF14PML
XIF16PML
XIF20PML
XIF26PML
XIF34PML
XIF40PML
12...24 Vdc ±10% (2)
750 mA max.
-20…+60°C
IP00 IEC529; EN60529
IEC 664-1; DIN VDE 0110.1
2
II
Poliammide UL94V-0
morsetti a vite 2.5 mm2 fissi
verticali su guida, affiancati
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
(1)
(1)
(1)
(1)
(1)
(1)
(1)
nero
PR/3/AC - PR/3/AS
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
121
Interfacce passive
(Flat-cable/morsetti)
serie CPC
C
• Dimensioni compatte
A
B
NOTE
SCHEMA DI PRINCIPIO
I moduli consentono di trasferire ai morsetti i segnali provenienti su
cavo flat mediante l’impiego di connettori IDC (a perforazione d’isolante).
La numerazione è “pin-to-pin”.
(1) Versione non gestita a magazzino ma realizzata su richiesta, contattare i nostri uffici commerciali per la disponibilità.
1
2
20
26
34
40
50
1
2
20
26
34
40
50
VERSIONIDIMENSIONI
(A x B x C)
Senza LED
SiglaCodice
20 poli
26 poli
34 poli
40 poli
50 poli
60 poli
64 poli
CPC20MXCPC20M
CPC26MXCPC26M
CPC34M (1)
XCPC34M
CPC40MXCPC40M
CPC50M (1)
XCPC50M
CPC60M (1)
XCPC60M
CPC64M (1)
XCPC64M
47x80x93
57x80x93
70x80x93
77x80x93
92x80x93
107x80x93
117x80x93
DATI TECNICI GENERALI
Tensione applicabile
Corrente applicabile
Temperatura ambiente
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Materiale del contenitore
Tipo di collegamento
Montaggio
0...50 Vac / 0...75 Vdc
750 mA max.
-20…+60°C
IP00 IEC529; EN60529
IEC 664-1; DIN VDE 0110.1
2
II
Poliammide UL94V-0
morsetti a vite 2.5 mm2 fissi
verticali su guida, affiancati
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
nero
PR/3/AC - PR/3/AS
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
122
Moduli portacomponenti
serie CCM
• Dimensioni compatte
C
C
A
A
B
NOTE
B
SCHEMA DI PRINCIPIO
I moduli portacomponenti consentono il montaggio di componenti elettronici (diodi, resistenze, zener ecc.) da parte del cliente.
Sono disponibili varie configurazioni, con collegamento a morsetto o a
spina piatta, e con fori di varie dimensioni per i reofori dei componenti.
(1) Versione non gestita a magazzino ma realizzata su richiesta, per
informazioni contattare i nostri uffici commerciali
C
2
4
6
8
16
15
14
13
12
11
10
9
C
1
3
5
7
1
2
3
4
5
6
7
8
VERSIONIDIMENSIONI
(A x B x C)
con comune
passante singolo
SiglaCodice SiglaCodice
4 componenti
8 componenti
8 componenti
8 componenti
12 componenti
16 componenti
24 componenti
—
—
—
CCM08SVXCCM08SV
—
—
CCM08CVXCCM08CV
—
—
—
CCM16CVXCCM16CV CCM16SVXCCM16SV
—
CCM24SV XCCM24SV
(1)
(1)
(1)
(1)
(1)
(1)
(1)
25x66x93
25x66x93
47x66x93
25x55x93
70x66x93
47x66x93
70x66x93
DATI TECNICI GENERALI
Tensione applicabile
Corrente applicabile
Temperatura ambiente
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Materiale del contenitore
Tipo di collegamento
Montaggio
0...220 V ±10%
5 A a canale / 15 A sul comune
-20…+60°C
IP00 IEC529; EN60529
IEC 664-1; DIN VDE 0110.1
2
II
Poliammide UL94V-0
morsetti a vite 2.5 mm2 fissi
verticali su guida, affiancati
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
nero
0...100 V ±10%
4 A max. (sul comune)
-20…+60°C
IP00 IEC529; EN60529
IEC 664-1; DIN VDE 0110.1
2
II
Poliammide UL94V-0
morsetti a vite 2.5 mm2 fissi
verticali su guida, affiancati
PR/3/AC - PR/3/AS
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
123
Moduli con diodi passanti
serie CDM
C
A
A
B
NOTES
1A
2A
3A
4A
5A
6A
7A
8A
16A
24A
1C
2C
3C
4C
5C
6C
7C
8C
16C
24C
VERSIONIDIMENSIONI
(A x B x C)
Item
8 diodi
16 diodi
24 diodi
CDM08CSXCDM08CS
CDM16CSXCDM16CS
CDM24CSXCDM24CS
DATI TECNICI GENERALI
Tensione applicabile
Corrente applicabile
Diodi utilizzati
Tensione inversa max.
Temperatura ambiente
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Materiale del contenitore
Tipo di collegamento
Montaggio
Cat. No.
0…100 V ±10%
1 A max.
1N4007
1000 V
-20…+60°C
IP00 IEC529; EN60529
IEC 664-1; DIN VDE 0110.1
2
II
Poliammide UL94V-0
morsetti a vite 2.5 mm2 fissi
verticali su guida, affiancati
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
diodi passanti
nero
PR/3/AC - PR/3/AS
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
124
C
A
B
SCHEMA DI PRINCIPIO
25x60x76
50x65x93
71x65x93
C
B
Moduli con diodi con
comune serie CDM
C
A
B
NOTE
SCHEMA DI PRINCIPIO
C
1
3
5
7
15
23
2
4
6
8
16
24
C
1
3
5
7
15
23
2
4
6
8
16
24
VERSIONIDIMENSIONI
(A x B x C)
anodo comune
catodo comune
SiglaCodice SiglaCodice
8 diodi
16 diodi
24 diodi
CDM08ACXCDM08AC CDM08CCXCDM08CC
CDM16ACXCDM16AC CDM16CCXCDM16CC
CDM24ACXCDM24AC CDM24CCXCDM24CC
45x65x93
92x65x93
137x65x93
DATI TECNICI GENERALI
Tensione applicabile
Corrente applicabile
Temperatura ambiente
Diodi utilizzati
Tensione inversa max.
Grado di protezione
Norme di riferimento
Grado di inquinamento
Categoria di sovratensione
Materiale del contenitore
Tipo di collegamento
Montaggio
0…220 V ±10%
1 A a canale / 15 A sul comune
1N4007
1000 V
-20…+60°C
IP00 IEC529; EN60529
IEC 664-1; DIN VDE 0110.1
2
II
Poliammide UL94V-0
morsetti a vite 2.5 mm2 fissi
verticali su guida, affiancati
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
nero
PR/3/AC - PR/3/AS
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
125
Moduli prova LED
serie CLT
• Dimensioni compatte
• Resistenza di limitazione integrata
• Adatto solo a LED privi di resistenza di limitazione
• Non adatto a lampade a LED provviste di proprio circuito
di limitazione
C
A
B
NOTE
SCHEMA DI PRINCIPIO
(1) Il test dei Led avviene tramite un segnale negativo sul comune
(2) Il test dei Led avviene tramite un segnale positivo sul comune
(3) Versione non gestita a magazzino ma realizzata su richiesta, contattare i nostri uffici commerciali per la disponibilità.
VERSIONIDIMENSIONI
(A x B x C)
comune negativo (1)
comune positivo (2)
SiglaCodice SiglaCodice
8 canali
16 canali
CLT08AC (3)
CLT16AC (3)
45x65x93
92x65x93
DATI TECNICI GENERALI
Tensione applicabile
Corrente singolo canale
Diodi utilizzati
Resistenza di limitazione
Tensione inversa max.
Temperatura ambiente
Materiale del contenitore
Grado di protezione
Tipo di collegamento
Montaggio
24 Vdc max. 30 Vdc
5 mA @ 24 Vdc
1N4007
4,7 kΩ 1/4 W ±5%
1000 V
-20…+45°C
Poliammide UL94V-0
IP 00 IEC529, EN60529
a vite 2.5 mm2 fissi
verticali su guida, affiancati
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
XCLT08AC CLT08CC (3)
XCLT16AC CLT16CC (3)
nero
PR/3/AC – PR/3/AC/ZB – PR/3/AS – PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
126
XCLT08CC
XCLT16CC
Moduli prova lampade
serie CLP
• Dimensioni compatte
• Adatto a lampade LED con resistenza di limitazione
C
A
B
NOTE
SCHEMA DI PRINCIPIO
Nel caso di utilizzo dei moduli in corrente alternata,la potenza verrà
dimezzata per la presenza dei diodi rettificatori.
(1) Il test delle lampade avviene tramite un segnale negativo sul
comune
(2) Il test delle lampade avviene tramite un segnale positivo sul
comune
VERSIONIDIMENSIONI
(A x B x C)
8 canali
16 canali
comune negativo (1)
comune positivo (2)
SiglaCodice SiglaCodice
CLP08CCXCLP08CC
CLP16CCXCLP16CC
45x65x93
92x65x93
DATI TECNICI GENERALI
Tensione applicabile
Corrente singolo canale
230 Vac/dc
100 mA @ 120 Vac/dc;
50 mA @ 230 Vac/dc
1N4007
0
1000 V
-20…+45°C
Poliammide UL94V-0
IP 00 IEC529, EN60529
a vite 2.5 mm2 fissi
verticali su guida, affiancati
Diodi utilizzati
Resistenza di limitazione
Tensione inversa max.
Temperatura ambiente
Materiale del contenitore
Grado di protezione
Tipo di collegamento
Montaggio
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
nero
PR/3/AC – PR/3/AC/ZB – PR/3/AS – PR/3/AS/ZB
PR/DIN/AC - PR/DIN/AS - PR/DIN/AL
—
127
Contenitori modulari per
elettronica serie CH
CH-B12.5
• Componibile in 3 misure
CH-C
CH-C10
CH-C22.5
NOTE
CH-C32.5
CH-CA
CH-S
SCHEMA DI PRINCIPIO
(1) Altezza massima dei componenti misurata tra il
circuito ed il coperchio
VERSIONI
SiglaCodice
CH-B12.5
CH-C10
CH-C22.5
CH-C32.5
CH-S
CH-CA
CH-C
base aggancio guida DIN da mm 12.5
copertura da mm 10
copertura da mm 22.5
copertura da mm 32.5
chiusura anteriore apribile
chiusura areata
chiusura non aerata
XBB125
XBC010
XBC225
XBC325
XBS000
XBCA00
XBC000
DATI TECNICI GENERALI
Materiale
Colore
Temperatura
Potenza dissipata
Grado di protezione
Numero poli per lato
Numero poli frontali
Montaggio
Poliammide UL94V-0
RAL 5014
max 80 °C
max 7 W
fino a IP30
16 +16 (5.08)
10 (5.08)
ACCESSORI DI MONTAGGIO
APPLICAZIONI
Contenitori per elettronica CH
Con i contenitori serie CH (Cabur Housing), Cabur propone un sistema
componibile che consente di ottenere scatole di 3 dimensioni in larghezza,
22.5 mm - 35 mm - 45 mm, composto da 8 parti facilmente assemblabili.
Il circuito può avere dimensioni max. 102 x 74 mm e può essere inserito su
4 colonnine ricavate nella base, che lo trattengono in posizione.
Un ulteriore fissaggio del circuito è possibile con una vite autofilettante da
2.2 x 4.5 mm, da avvitare alla colonnina centrale, ciò consente inoltre di
montare circuito di dimensioni ridotte.
I collegamenti ai conduttori si effettuano con morsetti estraibili da 2.5 mm,
facilmente reperibili.
I poli di collegamento utilizzabili sono 16 con passo 5.08 mm su ciascun lato
e 10 mm sul lato frontale.
La chiusura frontale CH-S, apribile a sportellino, permette di accedere al
circuito interno per interventi su potenziometri, jumpers e microswitches.
Le chiusure laterali possiedono una serie di incisioni che consentono di
tagliarle, con delle semplici forbici, a passo 5.08 mm, evitando costose
operazioni di fresatura caratteristiche di altri modelli in commercio.
Per la composizione di un contenitore servono:
PR/3/AC, PR/3/AS
—
—
—
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
bianco
blu
• 1 pz. base CH-B12.5
larghezza 12.5 mm
• 1 pz. copertura (3 misure disponibili)
CH-C10 larghezza 10 mm
CH-C22.5 larghezza 22.5 mm
CH-C32.5 larghezza 32.5 mm
(sommando la larghezza della base 12.5 mm con la larghezza della copertura scelta tra le 4 disponibili si ottiene la larghezza totale del contenitore)
• 1 pz. chiusura anteriore in due versioni:
CH-S
apribile a sportello
CH-CFfissa
• 2 pz. chiusura laterale in due versioni:
CH-C
CH-CA
Altezza
interna
max (1)
CH-B12.5
CH-C10
19.1 mm
1
1
31.6 mm
1
41.6 mm
1
CH-C22.5
CH-C32.5
1
1
CH-S
CH-CA
CH-C
1
2
1
2
1
2
128
senza fori di aerazione
con fori di aerazione
Contenitori modulari per
elettronica serie CK
• Moduli espandibili con passo 6 mm
• 6 morsetti a molla da 2.5 mm2 sia sulla base che sulle
espansioni
• Possibilità di connessione del ponte su tutti e 4 i livelli
• Sportellino frontale apribile
NOTE
SCHEMA DI PRINCIPIO
CKB e CKBG
(1) Comprensivo di 6 morsetti a molla con contatto
a saldare
(2) L’ultimo modulo deve sempre essere protetto con
la parete terminale CK/PT, per assicurare il grado
di protezione IP20
VERSIONI
contenitore base
contenitore base con contatto a terra
modulo di espansione
piastrina terminale
sportellino apribile
circuito stampato millefori
DATI TECNICI GENERALI
Tensione distribuibile al ponte
Corrente distribuibile al ponte
Temperatura ambiente
Grado di protezione (2)
Morsetti di collegamento
Materiale del contenitore
Peso approssimativo
Ponte di parallelo
Cartellino di siglatura
neutro
Montaggio
CKPT
SiglaCodice
CKB (1)
CKBG (1)
CKBX2 (1)
CK/PT
CK/S
CK/PCB
XCKB
XCKBG
XCKX2
XCKPT
XCKS
8901028
230 Vac/dc ± 10%
≤ 24 A
-40...+ 100°C
IP20 IEC529 EN60529
2.5 mm2, AWG26-14 a molla
poliammide UL 94V0
20 g (CKB, CKBG), 15 g (CKX2, CK/PT)
20 g (CK/PT), 1 g (CK/S), 5 g (CK/PCB)
PTC/CK/42
cod. PTCCK42 (42 poli)
CNU/8/030
cod. NU0851
su guida
ACCESSORI DI MONTAGGIO
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
—
—
—
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
Ponte di parallelo
rosso
bianco
blu
Contatto di terra su CKBG
CKBX2
CKBX2
CKB
129
CKS
CKPCB
APPLICAZIONI
Con i contenitori serie CK, Cabur propone un sistema componibile che
consente di ottenere morsetti con dimensioni crescenti in larghezza per
alloggiare componenti semplici come diodi, resistenze o circuiti più complessi con o senza il supporto di un circuito stampato.
Per la composizione di un contenitore servono:
• un contenitore base disponibile in due versioni: CKB e CKBG, quest’ultima
è provvista di contatto elettrico verso la guida in metallo che consente di
collegare a terra il circuito interno. Il contatto di terra verso la guida può
portare una corrente impulsiva di 5 KA (impulso 8/20). Entrambi i modelli
hanno una larghezza esterna di 6 mm e interna di 5 mm e dispongono di
6 connessioni a molla di cui 4 collegabili ad un ponte.
• opzionalmente uno o più moduli di espansione tipo CKBX2 analoghi al
modello standard, quindi con una larghezza esterna di 6 mm ed una
cavità centrale che consente ai componenti ingombranti di fuoriuscire
dalla sagoma della base, anche l’espansione dispone di 6 connessioni a
molla di cui 4 collegabili ad un ponte;
• opzionalmente è disponibile anche lo sportellino CK/S apribile che consente la chiusura del frontale, l’apertura ha comunque una dimensione
tale da garantire un grado di protezione IP20 anche senza l’impiego dello
sportellino;
• infine l’ultimo modulo dovrà essere provvisto della piastrina terminale CK/
PT che assicura un grado di protezione IP20;
• opzionalmente è disponibile anche il circuito stampato “millefori” CK/PCB,
utile in caso di applicazioni custom in cui il basso numero non consente
la realizzazione di un circuito stampato dedicato o per la realizzazione di
prototipi economici.
CK/PCB
Accessori per serie “CK”
Ponte di parallelo PTC/CK/42
Note:
(1) Esempio di un ponte tagliato a nove poli
(2) Il grado di protezione è riferito al ponte montato seguendo le
relative istruzioni
(3) La portata consente una corrente di massimo 32 A, limitata
dalla portata del morsetto di 24 A, quindi in un ponte a pettine di
ad esempio 11 poli (1 comune e 10 distribuzioni) possono essere
distribuiti 2.4 A ogni polo.
(1)
VERSIONI
SiglaCodice
PTC/CK/42
DATI TECNICI GENERALI
Grado di protezione (2)
Numero di poli
Passo dei poli
Portata di corrente del ponte (3)
Colore dell’isolamento
Materiale
Peso approssimativo
PTCCK42
IP20 IEC529; EN60529
42
6 mm
32 A
—
lega rame e stagno
27 g (42 poli)
Accessori per serie “CW..7”
Ponti di parallelo serie CWBK
VERSIONI
SiglaCodice SiglaCodice SiglaCodice
CWBK 7-0802
DATI TECNICI GENERALI
Grado di protezione
Numero di poli
Passo dei poli
Portata di corrente del ponte
Colore dell’isolamento
Materiale
Peso approssimativo
X766802 CWBK 7-0803
IP20 IEC529; EN60529
16
6.2 mm
16 A
rosso
—
4g
IP20 IEC529; EN60529
16
6.2 mm
16 A
bianco
—
4g
Accessori per serie “CWRE”
Ponti di parallelo serie CWBK
VERSIONI
SiglaCodice
CWBK 7-0813
DATI TECNICI GENERALI
Grado di protezione
Numero di poli
Passo dei poli
Portata di corrente del ponte
Colore dell’isolamento
Materiale
Peso approssimativo
X766813
IP20 IEC529; EN60529
20
6.2 mm
16 A
blu
—
6g
130
X766803 CWBK 7-0804
IP20 IEC529; EN60529
16
6.2 mm
16 A
blu
—
4g
X766804
Accessori
per serie “CM”
Ponti di parallelo
serie CMB
VERSIONI
SiglaCodice SiglaCodice
CMB16B
DATI TECNICI GENERALI
Grado di protezione
Numero di poli
Passo dei poli
Portata di corrente del ponte
Colore dell’isolamento
Materiale
Peso approssimativo
XCMB16B CMB27B
IP20 IEC529; EN60529
8
16 mm
16 A
nero
—
3g
XCMB27B
IP20 IEC529; EN60529
8
27 mm
16 A
nero
—
3g
Sistemi di siglatura
Note:
Cartellini in poliammide bianco per la numerazione dei morsetti dei moduli Serie CK e dei
convertitori Serie CWRE, da inserire direttamente negli appositi alloggiamenti primo o dopo la
composizione della morsettiera.
Sono forniti in confezioni da 15 moduli da 100
cartellini/cad., per un totale di 1.500 cartellini.
Nella tabella sono riportati esclusivamente i
cartellini neutri, disponibili in confezioni da
1500 pz./cad, sui quali è possibile effettuare
scrittura manuale con appositi pennarelli oppure
stampa con sistemi di siglatura industriale. In
particolare, i cartellini indicati sono stampabili
con l’innovativo sistema CaburJet e con il
plotter CaburPlot.
Oltre ai cartellini neutri, sono disponibili cartellini tipo CNU/8/51 prestampati con caratteri
alfanumerici e con i più comuni simboli elettrici.
Per maggiori dettagli si rimanda al catalogo
Sistemi di siglatura industriale.
sigla CNU/8/51 codice NU0851
sigla NUPUTUK50 codice NUPUTUK50
Descrizione
Cartellini per siglatura di moduli Serie CK
Cartellini per siglatura di convertitori Serie CWRE
Sigla
Codice
CNU/8/51
NU0851
NUPUTUK50
NUPUTUK50
Staffa per fissaggio
alimentatori
VERSIONI
CDIWMP
DATI TECNICI GENERALI
XCDIWMP
180
155
9 9
40
9
2
131
9
7
17
38
P13-FE00 alluminio
zincatura Sendzimir
viti o rivetti
10 10
10 10
Tipo del materiale
Trattamento
Montaggio
DIMENSIONI
SiglaCodice
Attacco per guida DIN
DIMENSIONI
VERSIONI
SiglaCodice SiglaCodice
CDIN-2
DATI TECNICI GENERALI
Tipo del materiale
Trattamento
Montaggio
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
XCDIN2 CDIN-4
P13-FE00
zincatura nera
viti o rivetti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
XCDIN4
alluminio
—
viti o rivetti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
DIMENSIONI
38
10
38
9.70
20
VERSIONI
95.10
78
97.50
50
10
10
20
nextys
SiglaCodice SiglaCodice
NAME
CDIN-5
NAME
DRAWN
DESIGN
DATE
SIG.
25.02.2011
nextys
Via Luserte Sud 8
Switzerland - 6572 Quartino
XCDIN5
CDINM45
DIN-M V3.0
THE HIGH TECH OUTLET
all material ROHS compliant
CHECKED
DRAWN
DESIGN
DATI TECNICI GENERALI
Tipo del materiale
Trattamento
Montaggio
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
SIZE
Material
Steel Sheet th. 1mm
P13-FE00
zincatura bianca
viti o rivetti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
132
SCALE
REV. 3.0
SIG.
Via Luserte Sud 8
Switzerland - 6572 Quartino
THE HIGH TECH OUTLET
DIN-M V4.5
XCDINM45
all material ROHS compliant
APPROVED
SURF. TEXTURE
Use FINE GRADE as per EN22768-1
APPROVED
SURF. TEXTURE
Use FINE GRADE as per EN22768-1
DATE
25.02.2011
CHECKED
SIZE
Material
SCALE
DWG. NAME: DIN-M V3.0
SHEET 1 OF 1
P13-FE00
zincatura
viti
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
—
REV. 4.5
DWG. NAME: DIN-M V4.5
SHEET 1 OF 1
Profilati d’appoggio
• a norma IEC 60715/TH35 - 7,5
• a norma IEC 60715/TH35 - 15
• supporti per profilato TH/35
DESCRIZIONE
Profilato a norma IEC 60715/TH35 - 7,5
in acciaio passivato
SIGLA/CODICE
PR/3/AC
Codice PR003
Profilato a norma IEC 60715/TH35 - 7,5
in acciaio zincato bianco
sistema “SENDZMIR”
PR/3/AC/ZB
Profilato a norma IEC 60715/TH35 - 7,5
in acciaio passivato con asole
PR/3/AS
Codice PR903
Codice PR005
Profilato a norma IEC 60715/TH35 - 7,5
in acciaio zincato bianco
sistema “SENDZMIR” con asole
PR/3/AS/ZB
Profilato a norma IEC 60715/TH35 - 15
in acciaio passivato
PR/3/PP
Codice PR905
Codice PR007
Profilato a norma IEC 60715/TH35 - 15
in acciaio zincato bianco
sistema “SENDZMIR”
PR/3/PP/ZB
Profilato a norma IEC 60715/TH35 - 15
in acciaio passivato con asole
PR/3/PA
Codice PR907
Codice PR006
Profilato a norma IEC 60715/TH35 - 15
in acciaio zincato bianco
sistema “SENDZMIR” con asole
PR/3/PA/ZB
Supporto per profilati IEC 60715/TH35
in acciaio nichelato con fissaggio a scatto rapido
4 MA
ACI121017
Supporto per profilati IEC 60715/TH35
in acciaio nichelato con fissaggio a scatto rapido
5 MA
ACI121019
Codice PR906
Codice Z121017
Codice Z121019
133
SCHEMI
Profilati d’appoggio
• a norma IEC 60715/TH35 - 7,5 tipo “a G32”
• a norma IEC 60715/TH15 - 5,5
DESCRIZIONE
SIGLA/CODICE
Profilato a norma IEC 60715 tipo “a G32”
in acciaio passivato
PR/DIN/AC
Profilato a norma IEC 60715 tipo “a G32”
in acciaio zincato bianco
sistema “SENDZMIR”
PR/DIN/AC/ZB
Profilato a norma IEC 60715 tipo “a G32”
in acciaio passivato con asole
PR/DIN/AS
Profilato a norma IEC 60715 tipo “a G32”
in acciaio zincato bianco
sistema “SENDZMIR” con asole
PR/DIN/AS/ZB
Profilato a norma IEC 60715 tipo “a G32”
in alluminio
PR/DIN/AL
Profilato a norma IEC 60715/TH15 - 5,5
in acciaio passivato
PR/2/AC
Profilato a norma IEC 60715/TH15 - 5,5
in acciaio zincato bianco
sistema “SENDZMIR”
PR/2/AC/ZB
Profilato a norma IEC 60715/TH15 - 5,5
in acciaio passivato con asole
PR/2/AS
Profilato a norma IEC 60715/TH15 - 5,5
in acciaio zincato bianco
sistema “SENDZMIR” con asole
PR/2/AS/ZB
Codice PR001
Codice PR901
Codice PR004
Codice PR904
Codice PR002
Codice PR009
Codice PR909
Codice PR010
Codice PR910
134
SCHEMI
Indice per sigla
SIGLA
PAGINA
SIGLA
PAGINA
SIGLA
PAGINA
SIGLA
PAGINA
SIGLA
PAGINA
AR6
42
CM1A024
91
CSD30F
12
CWBK7-0803
130
ISD09PF
119
CAPIPO3
67
CM1A120
91
CSD50B
13
CWBK7-0804
130
ISD09PM
119
CCIS2
79
CM1A230
91
CSD70C
14
CWBK7-0813
130
ISD15FM
119
CCM08CV
123
CM1C012
88
CSF120C
18
CWCV7-6184
83
ISD15PF
119
CCM08SV
123
CM1C024
88
CSF120CP
18
CWNAA7-0539
69
ISD15PM
119
CCM16CV
123
CM1C048
88
CSF120DP
18
CWNFA6-0524
82
ISD25FM
119
CCM16SV
123
CM1C110
88
CSF240C
19
CWOT6-2082
113
ISD25PF
119
CCM24SV
123
CM1S024
108
CSF240CP
19
CWOT6-2083
112
ISD25PM
119
CDIN-2
132
CM1S024E
108
CSF240DP
19
CWPAA7-0526
73
ISD37FM
119
CDIN-4
132
CM1T024
109
CSF30C
16
CWPAA7-0527
73
ISD37PF
119
CDIN-5
132
CM1T024E
109
CSF500C
20
CWPT6-0816
77
ISD37PM
119
CDINM45
132
CM2A012
92
CSF500D
20
CWRE7-0842
95
LCONALSFDT
74
CDM08AC
125
CM2A024
92
CSF5-65
21
CWRE7-0845
95
LCONTADFDT
75
CDM08CC
125
CM2A120
92
CSF85B
17
CWRE7-0846
95
LCONTLSFDT
76
CDM08CS
124
CM2A230
92
CSF85C
17
CWRE7-0847
95
LCONZBUSB
74
CDM16AC
125
CM2C012
89
CSF85CP
17
CWRE7-0848
95
MBC2K
51
CDM16CC
125
CM2C024
89
CSG2401C
37
CWTH6-0844
78
NUPUTUK50
131
CDM16CS
124
CM2C048
89
CSG2401D
37
CWUAA6-0516
68
O332060
107
CDM24AC
125
CM2C110
89
CSG2401G
38
F03DKBG5B
61
O332240
107
CDM24CC
125
CM4C024
90
CSG2401R
38
F03DPCG5C
62
PTC/CK/42
130
CDM24CS
124
CMB27B
131
CSG481C
33
F06DKBG5B
61
R161E24
97
CEP-BCB
53
CNU/8/51
131
CSG500C
34
F06DPCG5C
62
R161EAD
98
CEP-BCR
53
COP082
117
CSG500G
34
F07TDVST2
55
R161S24F
116
CEP-D1
53
CPC20M
122
CSG720C
35
F100TDVST2
55
R161U24F
99
CEP-D2
53
CPC26M
122
CSG720D
35
F100TYT8
59
R162E24
100
CEP-MTW
53
CPC34M
122
CSG960C
36
F10TYG9
60
R162EAD
101
CEP-RCC
53
CPC40M
122
CSG960D
36
F12DKBG5B
61
R162S24
114
CEP-RCP
53
CPC50M
122
CSG960G
36
F12DPCG5C
62
R162T24
115
CEP-SS
53
CPC60M
122
CSL120C
24
F150TDS84C
56
R41E24
97
CH-B12,5
128
CPC64M
122
CSL240C
25
F16DKCG5B
61
R41EAD
98
CH-C
128
CPD25F
120
CSL481C
26
F16DPCG5C
62
R41S24F
116
CH-C10
128
CPD25M
120
CSL85C
23
F16TDVST2
55
R41U24F
99
CH-C22,5
128
CPD37F
120
CSR50U
49
F16TYT8
59
R42E24
100
CH-C32,5
128
CPD37M
120
CSU0120S
45
F180TDS84C
56
R42EAD
101
CH-CA
128
CPD50F
120
CSU240S
46
F200TDDS84C
57
R42S24
114
CH-S
128
CPD50M
120
CS-UPS1
44
F20DKCG5B
61
R42T24
115
CI-NPN/PNP
84
CR4-1
103
CS-UPS2
44
F20DPCG5C
62
R81E24
97
CK/S
129
CR4-2SC
104
CSW121B
28
F20TYS9
60
R81EAD
98
116
CKB
129
CR8-1
103
CSW121C
28
F25TYT8
59
R81S24F
CKBG
129
CR8-3
105
CSW241B
29
F300TDSS84C
58
R81U24F
99
CKBX2
129
CRE4-1
103
CSW241C
29
F30DKCS5B
61
R82E24
100
CK-PCB
129
CRE4-2SC
104
CSW241DP
29
F30DPGS5C
62
R82EAD
101
CKR16
94
CRE8-1
103
CSW241G
29
F30TDVST2
55
R82S24
114
CKR25
94
CRE8-3
105
CSW481C
30
F36TYT8
59
R82T24
115
CKS15E
111
CSA120BC
39
CSW481D
30
F400TDSS84C
58
RE1024D
86
CKS15NA
110
CSA120CB
39
CSW481G
30
F42TDVST2
55
RE1824D
86
CKS15NB
110
CSA120CC
39
CSW960CP
31
F50TYT8
59
RE2024D
87
CKS1S
113
CSA120DC
39
CWAA7-0530
70
F55TDVST2
55
RF1024D
86
CL1R
41
CSA240FC
40
CWAA7-0531
70
F75TDVST2
55
RF1824D
86
CL5R
41
CSBC
43
CWAA7-0532
70
IF10PML
120
RFA024D
86
CLP08CC
127
CSBD
48
CWAA7-0533
71
IF14PML
121
RMP081CM
102
CLP16CC
127
CSC120B
47
CWAA7-0534
71
IF16PML
121
SW50VA
81
CLT08AC
126
CSC120C
47
CWAA7-0535
71
IF20PML
121
WAA7-0540
80
CLT08CC
126
CSD15B
11
CWAA7-0536
72
IF26PML
121
WAA7-0541
80
CLT16AC
126
CSD15C
11
CWAA7-0537
72
IF34PML
121
WAA7-0542
80
CLT16CC
126
CSD30C
12
CWAA7-0538
72
IF40PML
121
CM1A012
91
CSD30E
12
CWBK7-0802
130
ISD09FM
119
135
Indice per codice
CODICE
PAGINA
CODICE
PAGINA
CODICE
PAGINA
CODICE
PAGINA
CODICE
PAGINA
PTCCK42
130
XCDM08CC
125
XCMB27B
X756340
75
XCDM08CS
124
XCOP082
131
XCSG500C
34
XIF10PML
120
117
XCSG500G
34
XIF14PML
X756360
74
XCDM16AC
125
121
XCPC20M
122
XCSG720C
35
XIF16PML
X756370
76
XCDM16CC
121
125
XCPC26M
122
XCSG720D
35
XIF20PML
X756516
68
121
XCDM16CS
124
XCPC34M
122
XCSG960C
36
XIF26PML
X756524
121
82
XCDM24AC
125
XCPC40M
122
XCSG960D
36
XIF34PML
121
X756526
73
XCDM24CC
125
XCPC50M
122
XCSG960G
36
XIF40PML
121
X756527
73
XCDM24CS
124
XCPC60M
122
XCSL120C
24
XISD09FM
119
X756530
70
XCEPBCB
53
XCPC64M
122
XCSL240C
25
XISD09PF
119
X756531
70
XCEPBCR
53
XCPD25F
120
XCSL481C
26
XISD09PM
119
X756532
70
XCEPD1
53
XCPD25M
120
XCSL85C
23
XISD15FM
119
X756533
71
XCEPD2
53
XCPD37F
120
XCSR50U
49
XISD15PF
119
X756534
71
XCEPMTW
53
XCPD37M
120
XCSU0120S
45
XISD15PM
119
X756535
71
XCEPRCC
53
XCPD50F
120
XCSU240S
46
XISD25FM
119
X756536
72
XCEPRCP
53
XCPD50M
120
XCSUPS1
44
XISD25PF
119
X756537
72
XCEPSS
53
XCR41
103
XCSUPS2
44
XISD25PM
119
X756538
72
XCKB
129
XCR42SC
104
XCSW121B
28
XISD37FM
119
X756539
69
XCKBG
129
XCR81
103
XCSW121C
28
XISD37PF
119
X756540
80
XCKPT
129
XCR83
105
XCSW241B
29
XISD37PM
119
X756541
80
XCKR16
94
XCRE41
103
XCSW241C
29
XMBC2K
51
X756542
80
XCKR25
94
XCRE42SC
104
XCSW241DP
29
XNPNPNP
84
X756816
77
XCKS
129
XCRE81
103
XCSW241G
29
XO332060
107
X756844
78
XCKS15E
111
XCRE83
105
XCSW481C
30
XO332240
107
X756894
74
XCKS15NA
110
XCSA120BC
39
XCSW481D
30
XR041E24
97
X766082
113
XCKS15NB
110
XCSA120CB
39
XCSW481G
30
XR041EAD
98
X766083
112
XCKS1S
113
XCSA120CC
39
XCSW960CP
31
XR041S24F
116
X766184
83
XCKX2
129
XCSA120DC
39
XF03DKBG5B
61
XR041U24F
99
X766802
130
XCL1R
41
XCSA240FC
40
XF03DPCG5C
62
XR042E24
100
X766803
130
XCL5R
41
XCSBC
43
XF06DKBG5B
61
XR042EAD
101
X766804
130
XCLP08CC
127
XCSBD
48
XF06DPCG5C
62
XR042S24
114
X766813
130
XCLP16CC
127
XCSC120B
47
XF07TDVST2
55
XR042T24
115
X766842
95
XCLT08AC
126
XCSC120C
47
XF100TDVST2
55
XR081E24
97
X766845
95
XCLT08CC
126
XCSD15B
11
XF100TYT8
59
XR081EAD
98
X766846
95
XCLT16AC
126
XCSD15C
11
XF10TYG9
60
XR081S24F
116
X766847
95
XCLT16CC
126
XCSD30C
12
XF12DKBG5B
61
XR081U24F
99
X766848
95
XCM1A012
91
XCSD30E
12
XF12DPCG5C
62
XR082E24
100
XAR6
42
XCM1A024
91
XCSD30F
12
XF150TDS84C
56
XR082EAD
101
XBB125
128
XCM1A120
91
XCSD50B
13
XF16DKCG5B
61
XR082S24
114
XBC000
128
XCM1A230
91
XCSD70C
14
XF16DPCG5C
62
XR082T24
115
XBC010
128
XCM1C012
88
XCSF120C
18
XF16TDVST2
55
XR161E24
97
XBC225
128
XCM1C024
88
XCSF120CP
18
XF16TYT8
59
XR161EAD
98
XBC325
128
XCM1C048
88
XCSF120DP
18
XF180TDS84C
56
XR161S24F
116
XBCA00
128
XCM1C110
88
XCSF240C
19
XF200TDDS84C
57
XR161U24F
99
XBS000
128
XCM1S024
108
XCSF240CP
19
XF20DKCG5B
61
XR162E24
100
XCAPIPO3
67
XCM1S024E
108
XCSF240DP
19
XF20DPCG5C
62
XR162EAD
101
XCCIS2
79
XCM1T024
109
XCSF30C
16
XF20TYS9
60
XR162S24
114
XCCM08CV
123
XCM1T024E
109
XCSF500C
20
XF25TYT8
59
XR162T24
115
XCCM08SV
123
XCM2A012
92
XCSF500D
20
XF300TDSS84C
58
XRE1024D
86
XCCM16CV
123
XCM2A024
92
XCSF565
21
XF30DKCS5B
61
XRE1824D
86
XCCM16SV
123
XCM2A120
92
XCSF85B
17
XF30DPGS5C
62
XRE2024D
87
XCCM24SV
123
XCM2A230
92
XCSF85C
17
XF30TDVST2
55
XRF1024D
86
XCDIN2
132
XCM2C012
89
XCSF85CP
17
XF36TYT8
59
XRF1824D
86
XCDIN4
132
XCM2C024
89
XCSG2401C
37
XF400TDSS84C
58
XRFA024D
86
XCDIN5
132
XCM2C048
89
XCSG2401D
37
XF42TDVST2
55
XRMP081CM
102
XW000932
81
XCDINM45
132
XCM2C110
89
XCSG2401G
38
XF50TYT8
59
XCDIWMP2
131
XCM4C024
90
XCSG2401R
38
XF55TDVST2
55
XCDM08AC
125
XCMB16B
131
XCSG481C
33
XF75TDVST2
55
136
