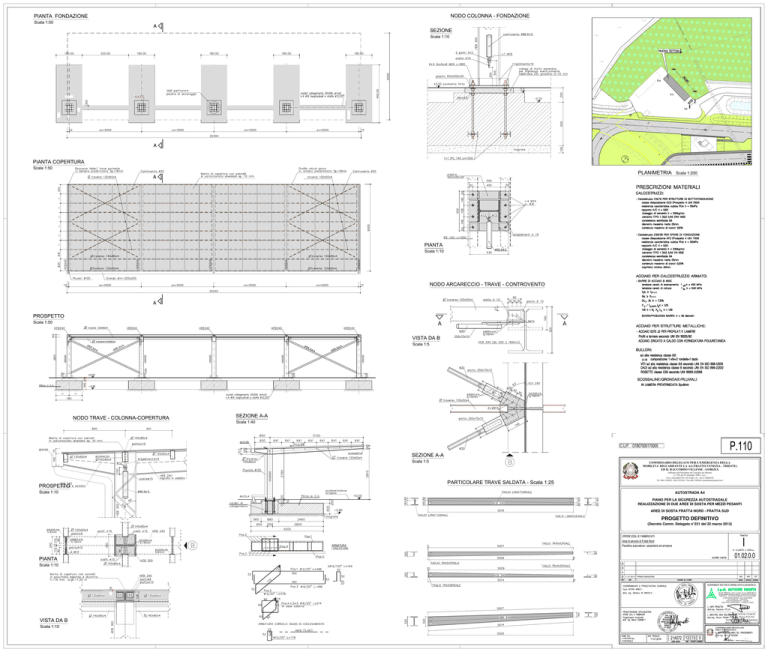

SEZIONE A-A PLANIMETRIA PIANTA COPERTURA PROSPETTO

NODO COLONNA - FONDAZIONE
PIANTA FONDAZIONE
Scala 1:50
SEZIONE
Scala 1:10
PIANTA COPERTURA
Scala 1:50
PLANIMETRIA
Scala 1:200
PIANTA
Scala 1:10
NODO ARCARECCIO - TRAVE - CONTROVENTO
nom
nom
gt
PROSPETTO
Scala 1:50
VISTA DA B
Scala 1:5
NODO TRAVE - COLONNA-COPERTURA
SEZIONE A-A
Scala 1:40
SEZIONE A-A
Scala 1:5
COMMISSARIO DELEGATO PER L'EMERGENZA DELLA
MOBILITA' RIGUARDANTE LA A4 (TRATTO VENEZIA - TRIESTE)
ED IL RACCORDO VILLESSE - GORIZIA
Ordinanza del Presidente del Consiglio dei Ministri
PROSPETTO
VIA LAZZARETTO VECCHIO, 26 - 34123 TRIESTE
Tel 040 3189542 - 0432 925542 - Fax 040 3189545 [email protected]
PARTICOLARE TRAVE SALDATA - Scala 1:25
Scala 1:10
scale varie
PIANTA
Scala 1:10
11.01.2014 PRIMA EMISSIONE
MU
MS
EP
SUPPORTO TECNICO OPERATIVO LOGISTICO
VISTA DA B
Scala 1:10
S.p.A. AUTOVIE VENETE
