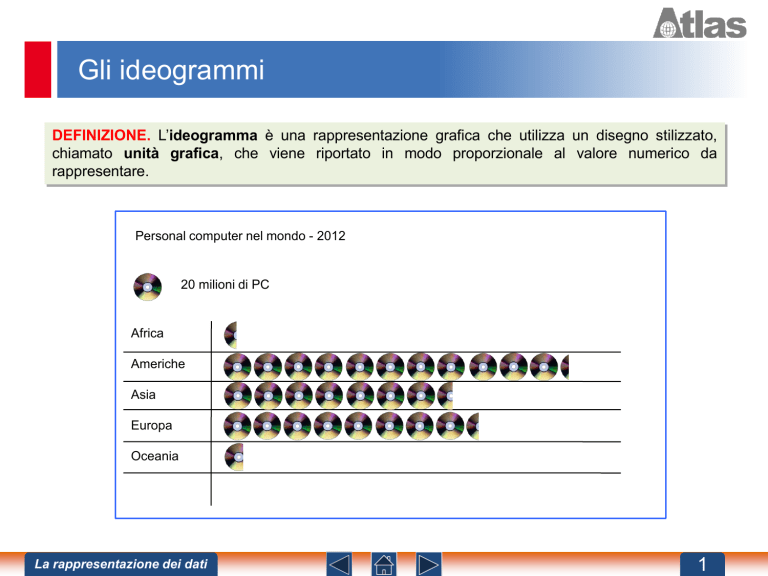

Gli ideogrammi
DEFINIZIONE. L’ideogramma è una rappresentazione grafica che utilizza un disegno stilizzato,
chiamato unità grafica, che viene riportato in modo proporzionale al valore numerico da
rappresentare.
Personal computer nel mondo - 2012
20 milioni di PC
Africa
Americhe
Asia
Europa
Oceania
La rappresentazione dei dati
1
Gli istogrammi
DEFINIZIONE. L’istogramma è una rappresentazione grafica che utilizza rettangoli con la base
congruente e l’altezza proporzionale al valore da rappresentare.
Dati ISTAT della popolazione straniera presente in Italia al 1 gennaio 2010 (valori espressi in migliaia).
953
La rappresentazione dei dati
181
172
120
109
107
105
104
Cina
Ucraina
Filippine
Moldavia
Polonia
Tunisia
India
433
Marocco
Albania
Romania
472
2
Gli areogrammi
DEFINIZIONE. Un areogramma è una rappresentazione grafica che utilizza un cerchio suddiviso in
tanti spicchi di ampiezza proporzionale al dato della grandezza da rappresentare.
Dati relativi alla diffusione dei PC nel mondo - 2012
Determiniamo quanti PC corrispondono ad un angolo unitario di ampiezza 1°:
Africa
522 500 000 : 360° ≈ 1 451 388,8
Continenti
Africa
Milioni di PC
Angolo
7,8
7 800 000 : 1 451 388,8 ≈ 5°
Europa
Americhe
Americhe
221,8
221 800 000 : 1 451 388,8 ≈ 153°
Asia
132,9
132 900 000 : 1 451 388,8 ≈ 92°
Asia
Europa
148,1
148 100 000 : 1 451 388,8 ≈ 102°
Oceania
11,9
11 900 000 : 1 451 388,8 ≈ 8°
Oceania
Mondo
522,5
La rappresentazione dei dati
522 500 000 : 1 451 388,8 ≈ 360°
3
I diagrammi cartesiani
DEFINIZIONE. Il diagramma cartesiano è una rappresentazione grafica che utilizza punti la cui
posizione, riportata sugli assi cartesiani, esprime i valori delle grandezze. La spezzata che unisce tali
punti rappresenta l’andamento del fenomeno considerato.
Quantità di pioggia caduta (in mm) in una città italiana nei vari mesi dell’anno.
100
mm di pioggia
90
80
70
60
50
40
30
20
10
La rappresentazione dei dati
Dicembre
Novembre
Ottobre
Settembre
Agosto
Luglio
Giugno
Maggio
Aprile
Marzo
Febbraio
Gennaio
0
Mesi dell’anno
4
