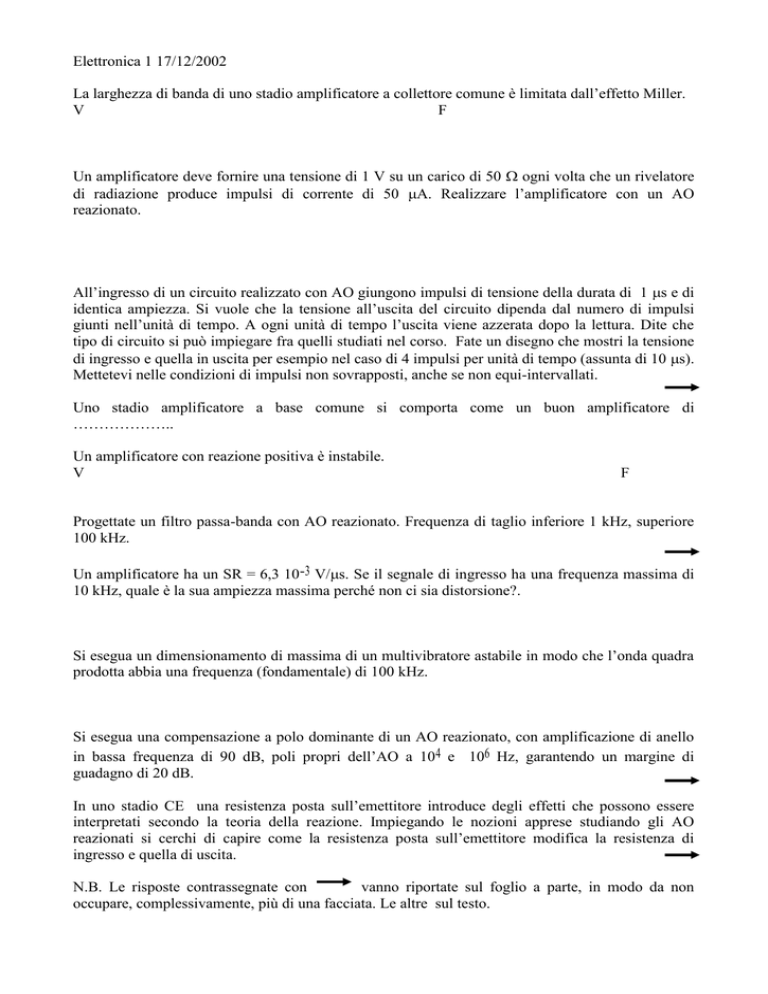

Elettronica 1 17/12/2002
La larghezza di banda di uno stadio amplificatore a collettore comune è limitata dall’effetto Miller.
V
F
Un amplificatore deve fornire una tensione di 1 V su un carico di 50  ogni volta che un rivelatore
di radiazione produce impulsi di corrente di 50 A. Realizzare l’amplificatore con un AO
reazionato.
All’ingresso di un circuito realizzato con AO giungono impulsi di tensione della durata di 1 s e di
identica ampiezza. Si vuole che la tensione all’uscita del circuito dipenda dal numero di impulsi
giunti nell’unità di tempo. A ogni unità di tempo l’uscita viene azzerata dopo la lettura. Dite che
tipo di circuito si può impiegare fra quelli studiati nel corso. Fate un disegno che mostri la tensione
di ingresso e quella in uscita per esempio nel caso di 4 impulsi per unità di tempo (assunta di 10 s).
Mettetevi nelle condizioni di impulsi non sovrapposti, anche se non equi-intervallati.
Uno stadio amplificatore a base comune si comporta come un buon amplificatore di
………………..
Un amplificatore con reazione positiva è instabile.
V
F
Progettate un filtro passa-banda con AO reazionato. Frequenza di taglio inferiore 1 kHz, superiore
100 kHz.
Un amplificatore ha un SR = 6,3 10-3 V/s. Se il segnale di ingresso ha una frequenza massima di
10 kHz, quale è la sua ampiezza massima perché non ci sia distorsione?.
Si esegua un dimensionamento di massima di un multivibratore astabile in modo che l’onda quadra
prodotta abbia una frequenza (fondamentale) di 100 kHz.
Si esegua una compensazione a polo dominante di un AO reazionato, con amplificazione di anello
in bassa frequenza di 90 dB, poli propri dell’AO a 10 4 e 106 Hz, garantendo un margine di
guadagno di 20 dB.
In uno stadio CE una resistenza posta sull’emettitore introduce degli effetti che possono essere
interpretati secondo la teoria della reazione. Impiegando le nozioni apprese studiando gli AO
reazionati si cerchi di capire come la resistenza posta sull’emettitore modifica la resistenza di
ingresso e quella di uscita.
N.B. Le risposte contrassegnate con
vanno riportate sul foglio a parte, in modo da non
occupare, complessivamente, più di una facciata. Le altre sul testo.
