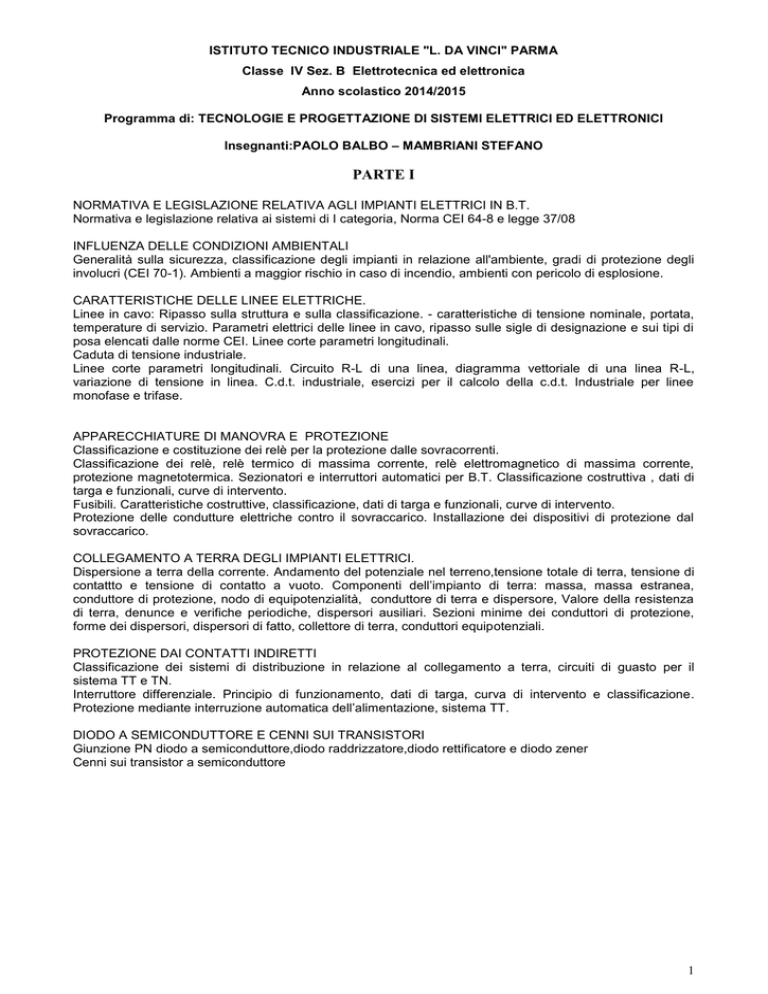

ISTITUTO TECNICO INDUSTRIALE "L. DA VINCI" PARMA
Classe IV Sez. B Elettrotecnica ed elettronica
Anno scolastico 2014/2015
Programma di: TECNOLOGIE E PROGETTAZIONE DI SISTEMI ELETTRICI ED ELETTRONICI
Insegnanti:PAOLO BALBO – MAMBRIANI STEFANO
PARTE I
NORMATIVA E LEGISLAZIONE RELATIVA AGLI IMPIANTI ELETTRICI IN B.T.
Normativa e legislazione relativa ai sistemi di I categoria, Norma CEI 64-8 e legge 37/08
INFLUENZA DELLE CONDIZIONI AMBIENTALI
Generalità sulla sicurezza, classificazione degli impianti in relazione all'ambiente, gradi di protezione degli
involucri (CEI 70-1). Ambienti a maggior rischio in caso di incendio, ambienti con pericolo di esplosione.
CARATTERISTICHE DELLE LINEE ELETTRICHE.
Linee in cavo: Ripasso sulla struttura e sulla classificazione. - caratteristiche di tensione nominale, portata,
temperature di servizio. Parametri elettrici delle linee in cavo, ripasso sulle sigle di designazione e sui tipi di
posa elencati dalle norme CEI. Linee corte parametri longitudinali.
Caduta di tensione industriale.
Linee corte parametri longitudinali. Circuito R-L di una linea, diagramma vettoriale di una linea R-L,
variazione di tensione in linea. C.d.t. industriale, esercizi per il calcolo della c.d.t. Industriale per linee
monofase e trifase.
APPARECCHIATURE DI MANOVRA E PROTEZIONE
Classificazione e costituzione dei relè per la protezione dalle sovracorrenti.
Classificazione dei relè, relè termico di massima corrente, relè elettromagnetico di massima corrente,
protezione magnetotermica. Sezionatori e interruttori automatici per B.T. Classificazione costruttiva , dati di
targa e funzionali, curve di intervento.
Fusibili. Caratteristiche costruttive, classificazione, dati di targa e funzionali, curve di intervento.
Protezione delle condutture elettriche contro il sovraccarico. Installazione dei dispositivi di protezione dal
sovraccarico.
COLLEGAMENTO A TERRA DEGLI IMPIANTI ELETTRICI.
Dispersione a terra della corrente. Andamento del potenziale nel terreno,tensione totale di terra, tensione di
contattto e tensione di contatto a vuoto. Componenti dell’impianto di terra: massa, massa estranea,
conduttore di protezione, nodo di equipotenzialità, conduttore di terra e dispersore, Valore della resistenza
di terra, denunce e verifiche periodiche, dispersori ausiliari. Sezioni minime dei conduttori di protezione,
forme dei dispersori, dispersori di fatto, collettore di terra, conduttori equipotenziali.
PROTEZIONE DAI CONTATTI INDIRETTI
Classificazione dei sistemi di distribuzione in relazione al collegamento a terra, circuiti di guasto per il
sistema TT e TN.
Interruttore differenziale. Principio di funzionamento, dati di targa, curva di intervento e classificazione.
Protezione mediante interruzione automatica dell’alimentazione, sistema TT.
DIODO A SEMICONDUTTORE E CENNI SUI TRANSISTORI
Giunzione PN diodo a semiconduttore,diodo raddrizzatore,diodo rettificatore e diodo zener
Cenni sui transistor a semiconduttore
1
PARTE II
La Norma EN 60204-1 (CEI 44-5), la Direttiva Macchine CEE 89/392 e successive modifiche.
Confine tra impianto fisso ed equipaggiamento della macchine; schema a blocchi di un equipaggiamento tipo
(produzione di fotocopie); esempio di schema elettrico industriale dettagliato.
Prese e spine industriali: norme di riferimento, definizioni, particolarità costruttive in base alla tensione,
codice colori, riferimenti orari; prese interbloccate; presentazione dei componenti.
Riferimenti normativi; schema a blocchi del sistema di comunicazione uomo-macchina; pulsanti e selettori;
indicatori luminosi; pulsantiere; individuazione dei morsetti e colore degli organi ausiliari; presentazione dei
componenti.
Interruttori di posizione meccanici: segni grafici, forma dei contatti; presentazione dei componenti.
Ciclo automatico; manuale; semiautomatico.
Definizione, funzionamento e caratteristiche; classificazione in base al modo di funzionamento; diagrammi di
sequenza operative e temporale; relè termici elettromeccanici ed elettronici; relè reed; presentazione dei
componenti.
Contatti anticipati e ritardati; relè con ritardo alla ricaduta e all’attrazione; presentazione dei componenti.
Montaggio dei relè; protezione dei contatti contro l’arco elettrico; individuazione dei morsetti; presentazione
dei componenti.
Contaimpulsi a preselezione; totalizzatori; contaore; tachimetri; presentazione dei componenti.
Contattori: definizione; composizione; configurazione; presentazione dei componenti; dati nominali e di
targa; alimentazione del circuito di comando.
Contattori statici; contattori-interruttori automatici (ACP); contattori ausiliari; presentazione dei componenti.
Collegamento e coordinamento con le protezioni; criteri di scelta dei contattori.
Uso dei contattori, relè e contaimpulsi per la risoluzione di cicli di funzionamento automatici.
Composizione di un quadro elettrico: corpo, portello, pannello di fondo, canaline, guide normalizzate;
disposizione e presentazione dei componenti elettrici.
Composizione morsettiere, collegamenti interni, colori per l’identificazione dei conduttori, sezioni dei
conduttori.
Consultazione della normativa; calcoli di progetto.
Disegno del layout; schema di potenza, di comando e segnalazione, delle morsettiere e del quadro elettrico;
distinta materiali. Consultazione di documentazione tecnica (cataloghi cartacei o elettronici) per la scelta dei
materiali e relativi prezzi. Esecuzione pratica su pannello didattico del progetto; verifiche; collaudo.
Progetti:
 Automazione pompa riempimento vasca con relativo cablaggio su quadro elettrico per esercitazioni.
 Automazione portavivande per ristorante con cucina sviluppato su due piani.
Parma, 06/06/2015
GLI STUDENTI
GLI INSEGNANTI
