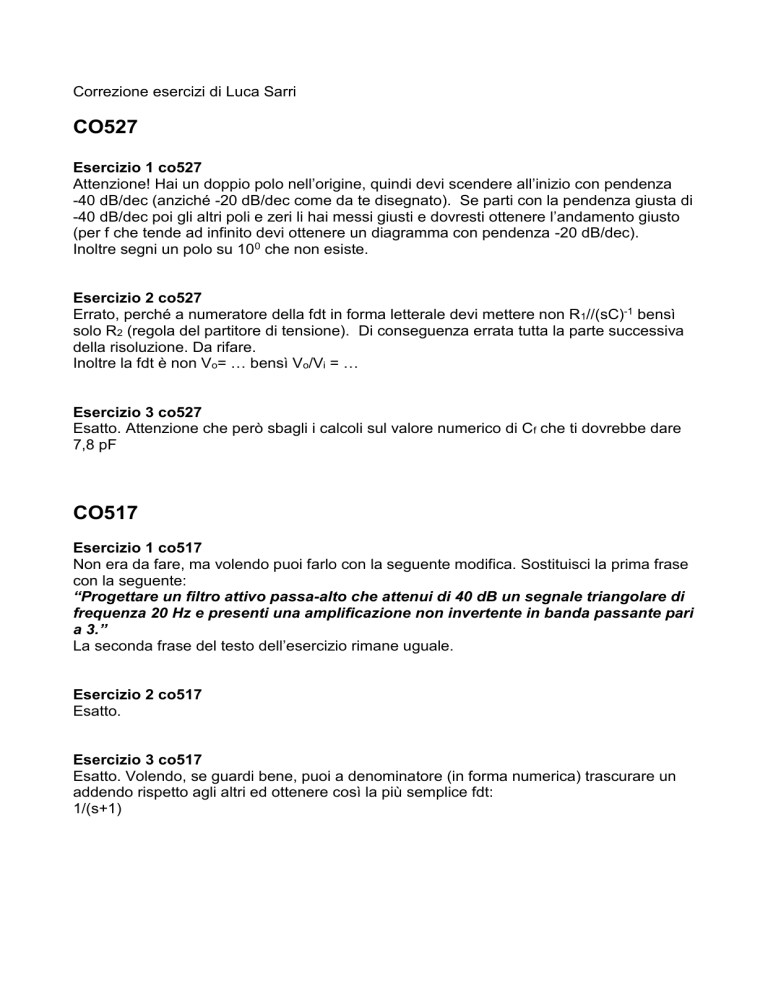

Correzione esercizi di Luca Sarri

Correzione esercizi di Luca Sarri
CO527
Esercizio 1 co527
Attenzione! Hai un doppio polo nell’origine, quindi devi scendere all’inizio con pendenza
-40 dB/dec (anziché -20 dB/dec come da te disegnato). Se parti con la pendenza giusta di
-40 dB/dec poi gli altri poli e zeri li hai messi giusti e dovresti ottenere l’andamento giusto
(per f che tende ad infinito devi ottenere un diagramma con pendenza -20 dB/dec).
Inoltre segni un polo su 100 che non esiste.
Esercizio 2 co527
Errato, perché a numeratore della fdt in forma letterale devi mettere non R1//(sC)-1 bensì
solo R2 (regola del partitore di tensione). Di conseguenza errata tutta la parte successiva
della risoluzione. Da rifare.
Inoltre la fdt è non Vo= … bensì Vo/Vi = …
Esercizio 3 co527
Esatto. Attenzione che però sbagli i calcoli sul valore numerico di Cf che ti dovrebbe dare
7,8 pF
CO517
Esercizio 1 co517
Non era da fare, ma volendo puoi farlo con la seguente modifica. Sostituisci la prima frase
con la seguente:
“Progettare un filtro attivo passa-alto che attenui di 40 dB un segnale triangolare di
frequenza 20 Hz e presenti una amplificazione non invertente in banda passante pari
a 3.”
La seconda frase del testo dell’esercizio rimane uguale.
Esercizio 2 co517
Esatto.
Esercizio 3 co517
Esatto. Volendo, se guardi bene, puoi a denominatore (in forma numerica) trascurare un
addendo rispetto agli altri ed ottenere così la più semplice fdt:
1/(s+1)
