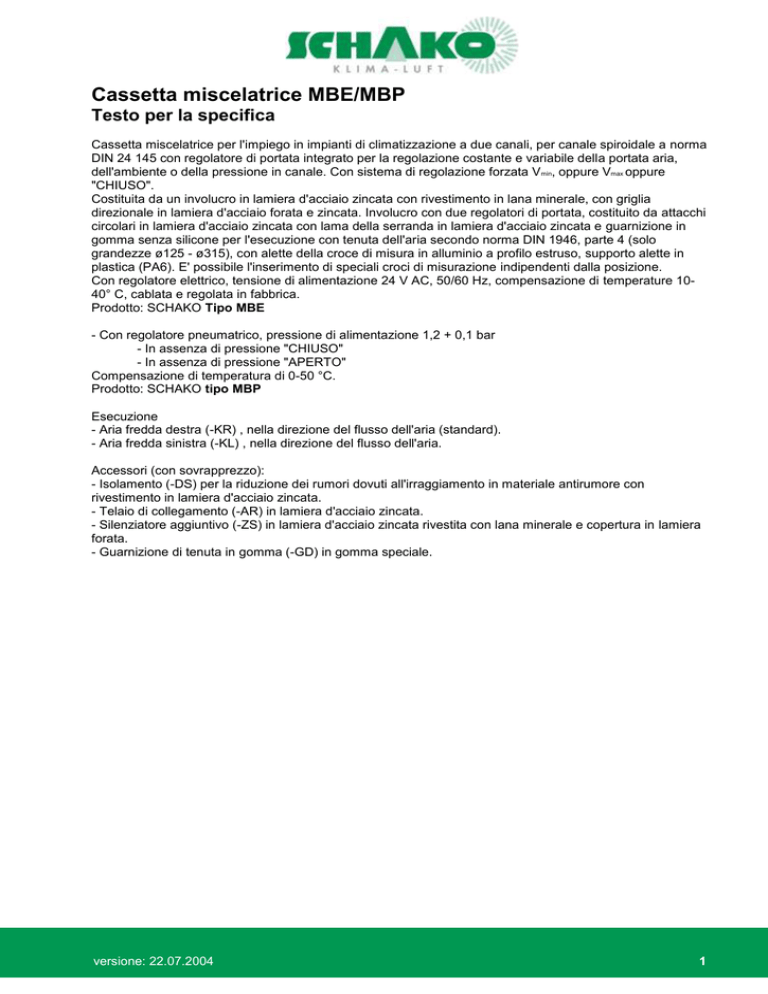

Testo per capitolato

Cassetta miscelatrice MBE/MBP
Testo per la specifica
Cassetta miscelatrice per l'impiego in impianti di climatizzazione a due canali, per canale spiroidale a norma
DIN 24 145 con regolatore di portata integrato per la regolazione costante e variabile della portata aria,
dell'ambiente o della pressione in canale. Con sistema di regolazione forzata V min, oppure Vmax oppure
"CHIUSO".
Costituita da un involucro in lamiera d'acciaio zincata con rivestimento in lana minerale, con griglia
direzionale in lamiera d'acciaio forata e zincata. Involucro con due regolatori di portata, costituito da attacchi
circolari in lamiera d'acciaio zincata con lama della serranda in lamiera d'acciaio zincata e guarnizione in
gomma senza silicone per l'esecuzione con tenuta dell'aria secondo norma DIN 1946, parte 4 (solo
grandezze ø125 - ø315), con alette della croce di misura in alluminio a profilo estruso, supporto alette in
plastica (PA6). E' possibile l'inserimento di speciali croci di misurazione indipendenti dalla posizione.
Con regolatore elettrico, tensione di alimentazione 24 V AC, 50/60 Hz, compensazione di temperature 1040° C, cablata e regolata in fabbrica.
Prodotto: SCHAKO Tipo MBE
- Con regolatore pneumatrico, pressione di alimentazione 1,2 + 0,1 bar
- In assenza di pressione "CHIUSO"
- In assenza di pressione "APERTO"
Compensazione di temperatura di 0-50 °C.
Prodotto: SCHAKO tipo MBP
Esecuzione
- Aria fredda destra (-KR) , nella direzione del flusso dell'aria (standard).
- Aria fredda sinistra (-KL) , nella direzione del flusso dell'aria.
Accessori (con sovrapprezzo):
- Isolamento (-DS) per la riduzione dei rumori dovuti all'irraggiamento in materiale antirumore con
rivestimento in lamiera d'acciaio zincata.
- Telaio di collegamento (-AR) in lamiera d'acciaio zincata.
- Silenziatore aggiuntivo (-ZS) in lamiera d'acciaio zincata rivestita con lana minerale e copertura in lamiera
forata.
- Guarnizione di tenuta in gomma (-GD) in gomma speciale.
versione: 22.07.2004
1
