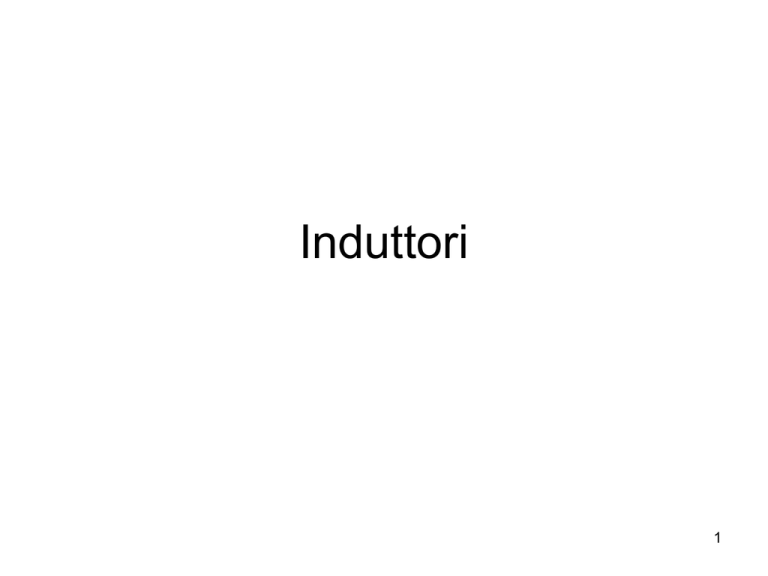

Induttori
1
Flusso magnetico
• Alcuni materiali sono sensibili ai campi
magnetici e si magnetizzano in
conseguenza della loro presenza
• La magnetizzazione prende il nome di
induzione magnetica
• Il prodotto dell’induzione per la superficie
del materiale interessato prende il nome di
flusso magnetico
2
Campo magnetico
• Un conduttore attraversato da una corrente
elettrica produce un campo magnetico
• Per ottenere campi più intensi si può disporre il
conduttore a formare un avvolgimento
Solenoide
3
Coefficiente di autoinduzione
• Il legame tra la corrente che attraversa un
conduttore e il flusso magnetico che si
concatena con esso si chiama coefficiente di
autoinduzione o induttanza

L
I
4
Induttanza
• Si misura in Henry [H]
• Spesso si usano i suoi sottomultipli mH e
μH
• Esprime il flusso concatenato con un
conduttore quando questo è attraversato
da una corrente unitaria
• Può essere un componente discreto,
oppure un effetto parassita (soprattutto in
presenza di avvolgimenti)
5
Legge di Faraday Neumann Lenz
• Stabilisce che un conduttore soggetto a un flusso
magnetico variabile è sede di una fem indotta.
• Questa si oppone alla variazione del flusso.

e
t
6
• Essendo il flusso legato alla corrente si
ottiene
I
e  L
t
7
• Quindi, nei circuiti attraversati da correnti
variabili, si ha una tensione che si oppone
alla variazione della corrente
• Una sorta di caduta di tensione
8
Reattanza induttiva
• Nei circuiti in corrente alternata sinusoidale, la caduta di
tensione sul componente induttivo può essere vista con
estensione della legge di Ohm
VL  X L  I
• Dove XL prende il nome di Reattanza Induttiva
• Un equivalente della resistenza che si oppone al
passaggio della corrente
9
Reattanza induttiva
• La reattanza induttiva dipende
– Dal valore dell’induttanza L
– Dal valore della frequenza
X L  2f  L
10
