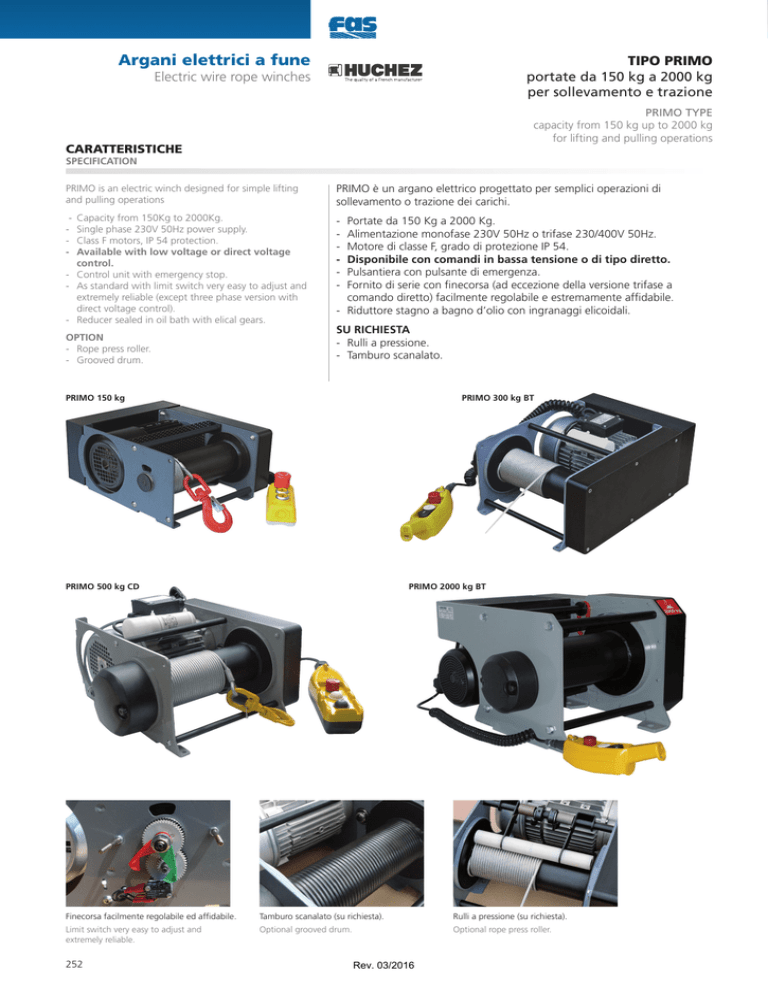

Argani elettrici a fune TIPO PRIMO portate da 150 kg a 2000 kg per sollevamento e trazione Electric wire rope winches PRIMO TYPE capacity from 150 kg up to 2000 kg for lifting and pulling operations CARATTERISTICHE SPECIFICATION PRIMO is an electric winch designed for simple lifting and pulling operations PRIMO è un argano elettrico progettato per semplici operazioni di sollevamento o trazione dei carichi. - Capacity from 150Kg to 2000Kg. - Single phase 230V 50Hz power supply. - Class F motors, IP 54 protection. - Available with low voltage or direct voltage control. - Control unit with emergency stop. - As standard with limit switch very easy to adjust and extremely reliable (except three phase version with direct voltage control). - Reducer sealed in oil bath with elical gears. - - - - - - OPTION - Rope press roller. - Grooved drum. Portate da 150 Kg a 2000 Kg. Alimentazione monofase 230V 50Hz o trifase 230/400V 50Hz. Motore di classe F, grado di protezione IP 54. Disponibile con comandi in bassa tensione o di tipo diretto. Pulsantiera con pulsante di emergenza. Fornito di serie con finecorsa (ad eccezione della versione trifase a comando diretto) facilmente regolabile e estremamente affidabile. - Riduttore stagno a bagno d’olio con ingranaggi elicoidali. SU RICHIESTA - Rulli a pressione. - Tamburo scanalato. PRIMO 150 kg PRIMO 300 kg BT PRIMO 500 kg CD PRIMO 2000 kg BT Finecorsa facilmente regolabile ed affidabile. Tamburo scanalato (su richiesta). Rulli a pressione (su richiesta). Limit switch very easy to adjust and extremely reliable. Optional grooved drum. Optional rope press roller. 252 Rev. 03/2016 Argani elettrici a fune TIPO PRIMO portate da 150 kg a 2000 kg per sollevamento e trazione Electric wire rope winches PRIMO TYPE capacity from 150 kg up to 2000 kg for lifting and pulling operations DATI TECNICI - Alimentazione monofase 230V 50Hz TECHNICAL DATA - Single phase 230V 50Hz Tipo Type PRIMO 151 CD PRIMO 151 BT PRIMO 301 CD PRIMO 301 BT PRIMO 501 CD PRIMO 501 BT PRIMO 1001 CD PRIMO 1001 BT Classe Class Portata Portata Strati ultimo strato primo strato di fune Capacity on top layer Capacity on first layer Rope layers Capacità fune Rope capacity Ultimo strato Last layer Primo strato First layer Potenza Velocità Velocità Diametro motore ultimo strato primo strato fune Peso senza fune Motor power Speed on top layer Speed on first layer Rope diameter Weight without rope Fem kg kg n° m m kW m/min m/inm mm kg 1 Cm 1 Cm 1 Bm 1 Bm 1 Cm 1 Cm 1 Bm 1 Bm 150 150 300 300 500 500 990 1000 175 175 360 360 630 630 990 1300 3 3 3 3 3 3 4 4 53 53 46 46 36 36 80 80 15 15 12 12 9 9 16 16 0,75 0,75 0,75 0,75 1,1 1,1 1,1 1,1 19,2 19,2 9,1 9,1 11 11 5,2 5,2 16,9 16,9 7,5 7,5 8,6 8,6 4 4 4 4 5 5 7 7 8 8 30 30 35 35 40 40 150 150 DATI TECNICI - Alimentazione trifase 230/400V 50Hz TECHNICAL DATA - Three phase 230/400V 50Hz Tipo Type PRIMO 153 CD PRIMO 153 BT PRIMO 303 CD PRIMO 303 BT PRIMO 503 CD PRIMO 503 BT PRIMO 1003 CD PRIMO 2003 BT Classe Class Portata Portata Strati ultimo strato primo strato di fune Capacity on top layer Capacity on first layer Rope layers Capacità fune Rope capacity Ultimo strato Last layer Primo strato First layer Potenza Velocità Velocità Diametro motore ultimo strato primo strato fune Peso senza fune Motor power Speed on top layer Speed on first layer Rope diameter Weight without rope Fem kg kg n° m m kW m/min m/inm mm kg 1 Cm 1 Cm 1 Bm 1 Bm 1 Cm 1 Cm 1 Bm 1 Bm 150 150 300 300 500 500 1000 2000 175 175 360 360 630 630 1300 2500 3 3 3 3 3 3 4 3 53 53 46 46 36 36 80 44 15 15 12 12 9 9 16 12 0,75 0,75 0,75 0,75 1,1 1,1 1,1 2,2 19,2 19,2 9,1 9,1 11 11 5,2 5,2 16,9 16,9 7,5 7,5 8,6 8,6 4 4 4 4 5 5 7 7 8 11,5 30 30 35 35 40 40 150 160 •La fune indicata si riferisce alla portata all’ultimo strato. •CD: comando diretto / BT: bassa tensione. •The indicated rope diameter corresponds to the capacity on the last layer. •CD: direct control / BT: low voltage. Tipo Dimensioni PRIMO 151 CD PRIMO 151 BT PRIMO 153 CD PRIMO 153 BT PRIMO 301 CD PRIMO 301 BT PRIMO 303 CD PRIMO 303 BT PRIMO 501 CD PRIMO 501 BT PRIMO 503 CD PRIMO 503 BT PRIMO 1001 CD PRIMO 1001 BT PRIMO 1003 BT PRIMO 2003 BT Dimensions A mm 365 392 365 392 420 476 420 476 420 476 420 476 610 610 610 610 B mm 405* 405 405* 405 422** 422 422** 422 430** 430 430** 430 565 565 565 565 C mm 190 190 190 190 216 216 216 216 216 216 216 216 390 390 390 390 ØD mm 89 89 89 89 89 89 89 89 95 95 95 95 152 152 152 152 E mm 235 235 235 235 250 250 250 250 250 250 250 250 295 295 295 295 F mm 90 90 90 90 214 214 214 214 214 214 214 214 350 350 350 350 ØG mm 8,5 8,5 8,5 8,5 9 9 9 9 9 9 9 9 22 22 22 22 T mm 243 243 243 257 257 257 257 257 257 257 257 257 312 312 312 312 ARGANI ELETTRICI A FUNE ELECTRIC WIRE ROPE WINCHES Type * Alimentazione trifase / Three phase version: 335 mm. ** Alimentazione trifase / Three phase version: 352 mm. Rev. 03/2016 253
